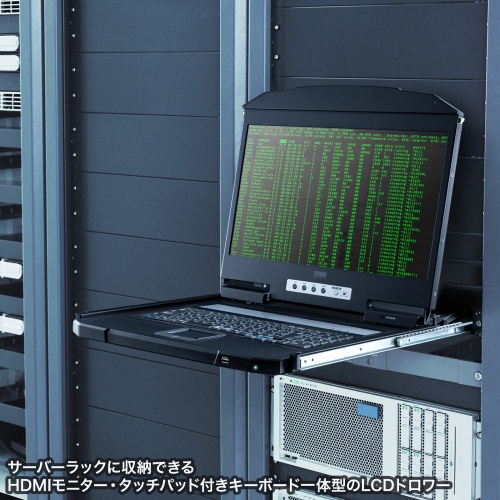

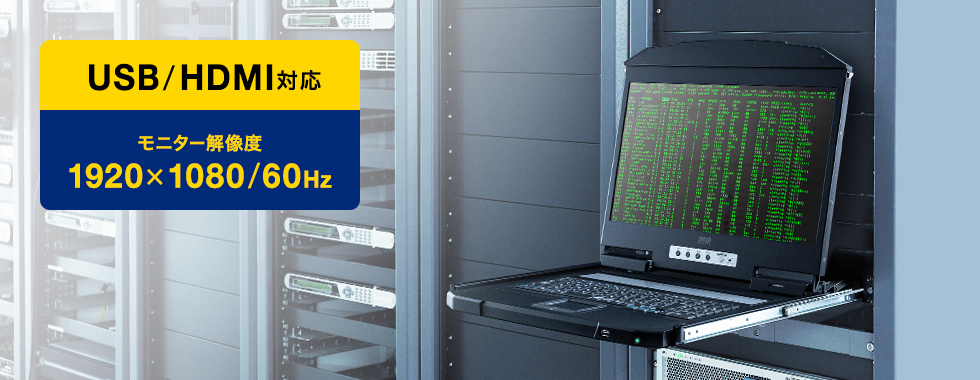

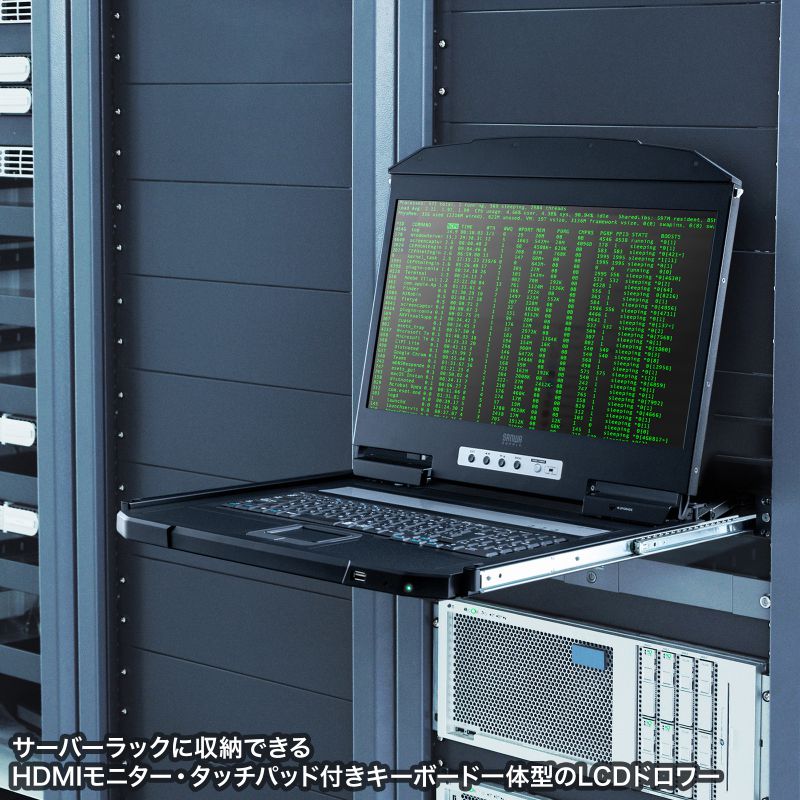

サーバーラックに収納できるHDMIモニタ・タッチパッド付キーボード一体型のLCDドロワー。KVM切替器との組み合わせにも対応し複数サーバーを切り替えて効率的に操作可能。

Name: USB/HDMI対応 スライドLCDコンソールドロワー
SKU: SW-KVMHDDR

SW-KVMHDDR

類似品と比べる

USB/HDMI対応スライドLCDコンソールドロワー

標準価格: ¥374,000（税抜き ¥340,000）

JANコード: 4969887596142

Windows
Windowsに対応しています
Windows Server
Windows　Serverに対応しています
macOS
Mac OSに対応しています
Linux
Linuxに対応しています
FULL HD1080p
FULL HD（1080p）に対応しています
RoHS 10
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
RoHS 6
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
大物製品
梱包サイズの3辺合計が1600mm以上の製品です

仕様
特長
対応情報
ラインアップ
オプション
Q & A
画像データ

スライドLCDコンソールドロワー（全2件）

全てのスライドLCDコンソールドロワーを表示

写真	品番	仕様	価格
	SW-KVMHDDR 現在のページ	USB/HDMI対応	¥374,000 (税抜き ¥340,000)

	SW-KVMHDDR 現在のページ	USB/HDMI対応	¥374,000 (税抜き ¥340,000)
	SW-KVMVDR	USB/VGA対応	¥308,000 (税抜き ¥280,000)

ラインアップ一覧を見る

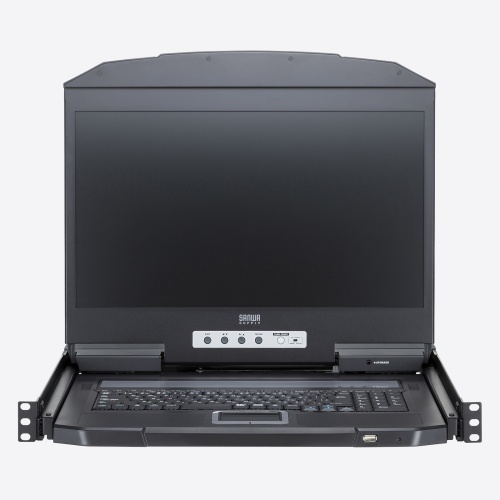

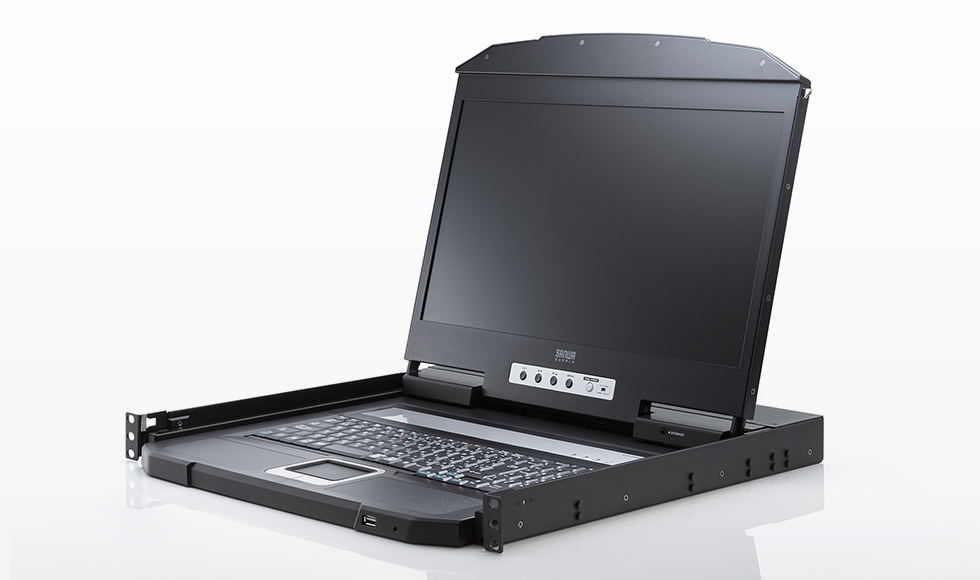

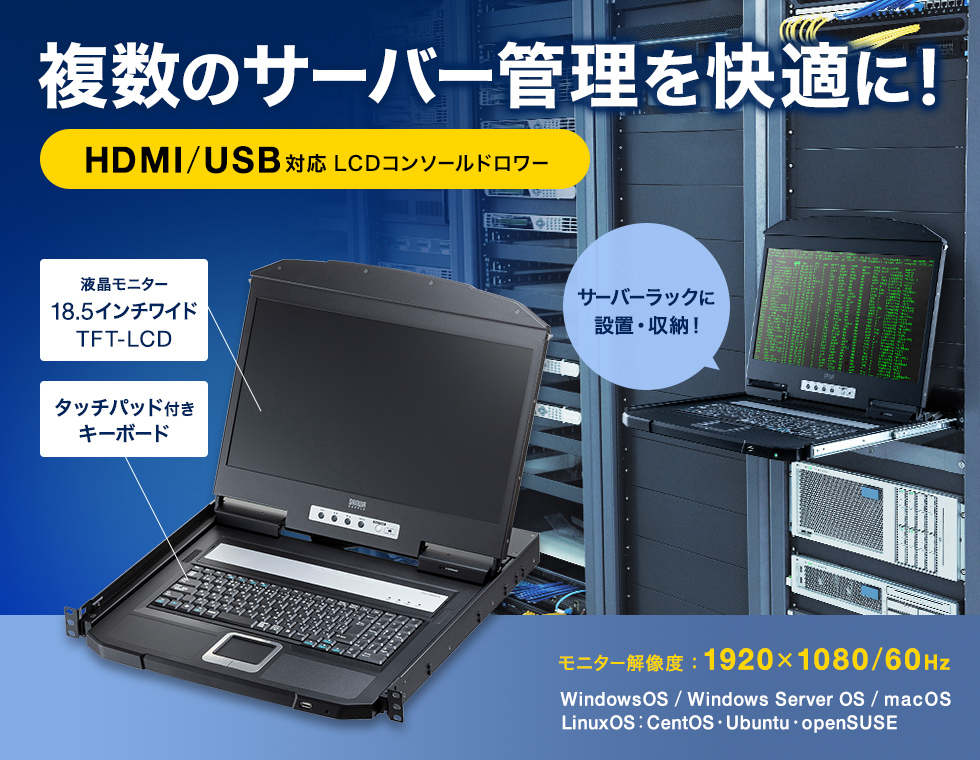

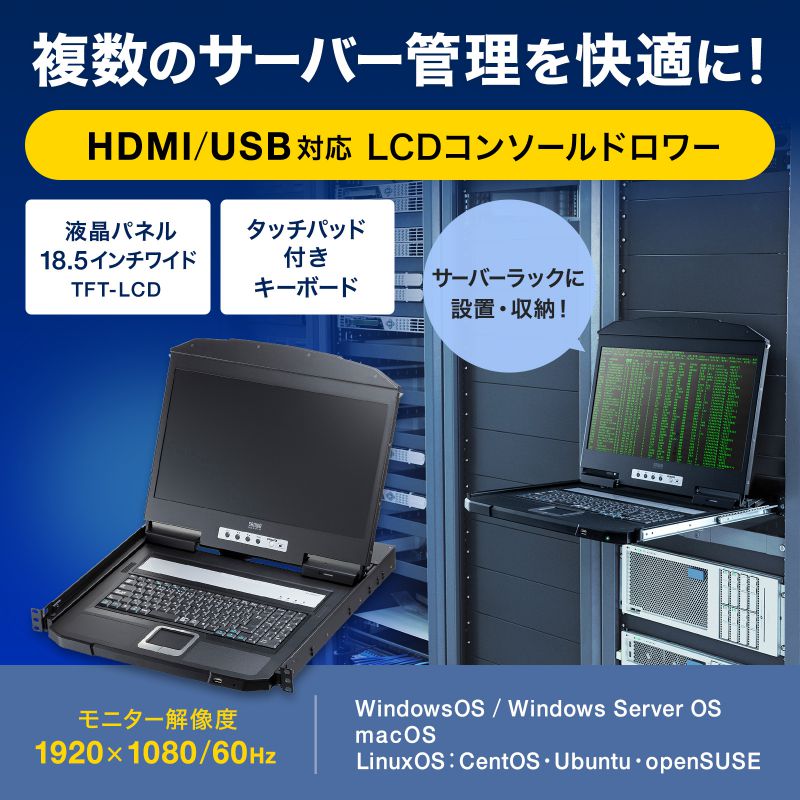

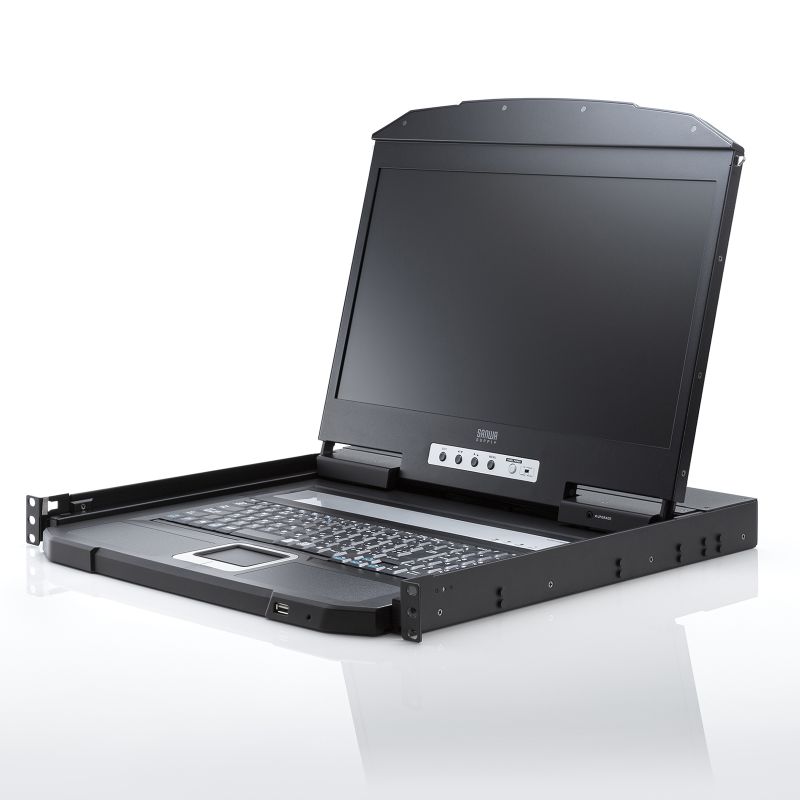

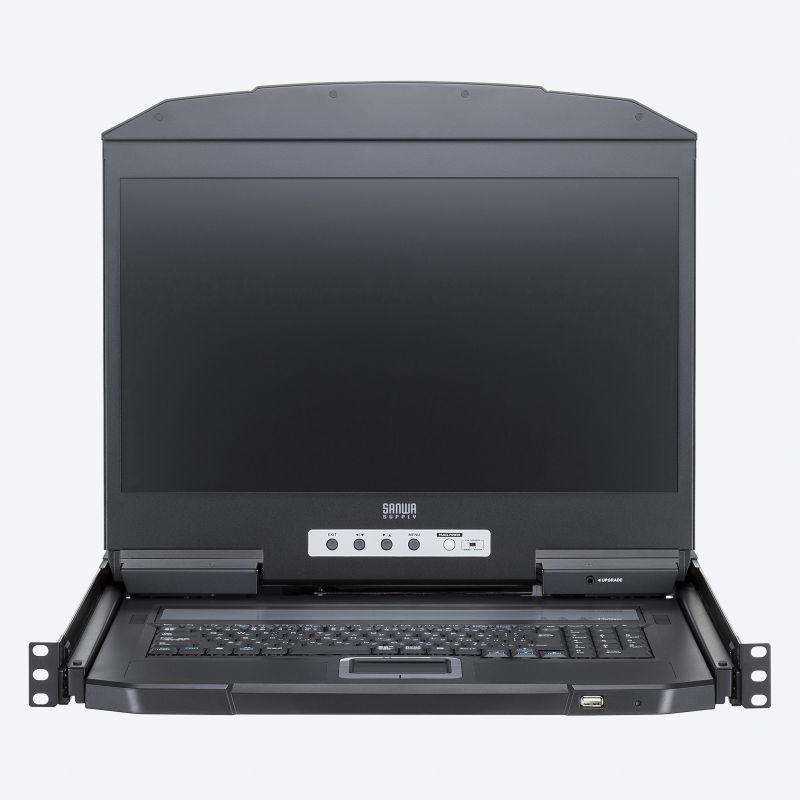

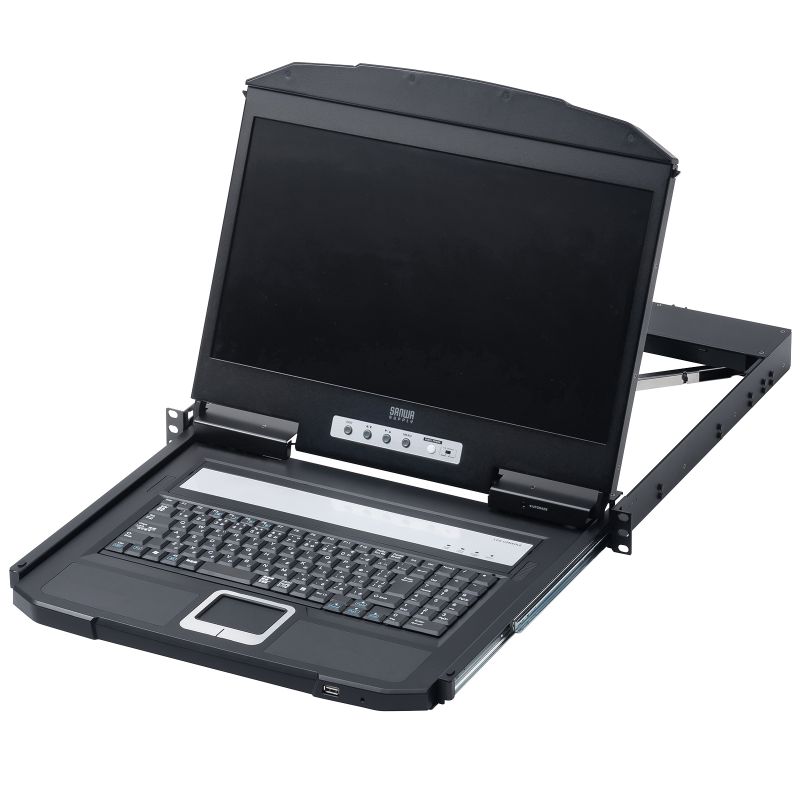

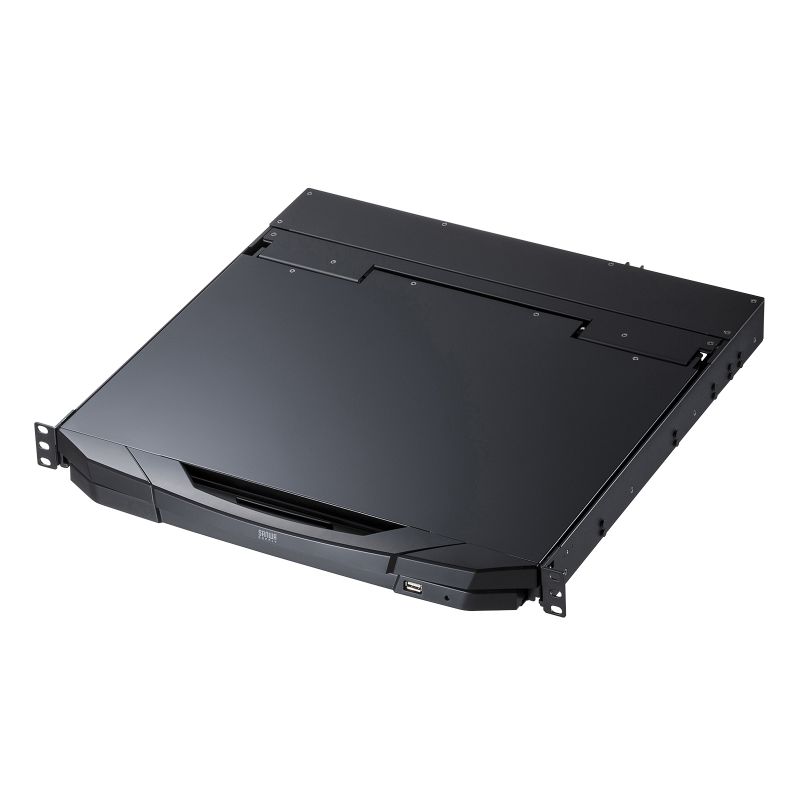

液晶モニター＋タッチパッド付きフルキーボードを一体化

18.5インチワイド画面の液晶モニターとタッチパッド付きフルキーボードが一体化した、
サーバーラックに収納できるLCDコンソールドロワーです。

液晶モニター＋タッチパッド付きフルキーボードを一体化

18.5インチワイド画面の液晶モニター

タッチパッド付きフルキーボード

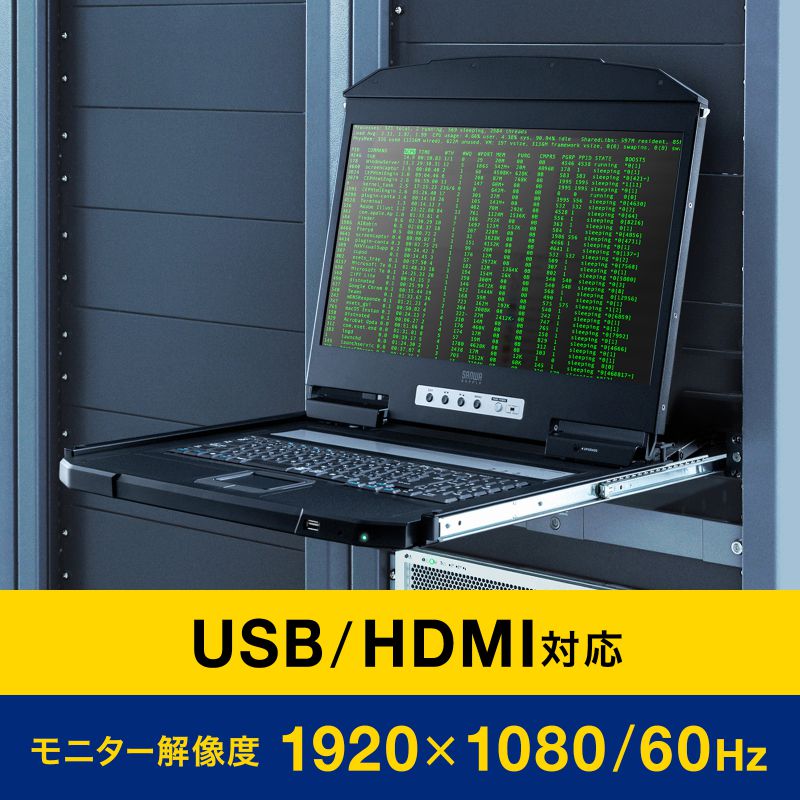

HDMI接続対応の高解像度タイプ

普及率の高いHDMI接続のサーバーに対応しています。
液晶モニターは1920×1200/60Hzまでの入力に対応し、1920×1080/60Hzでスケーリングして表示出力されます。

HDMI接続対応の高解像度タイプ

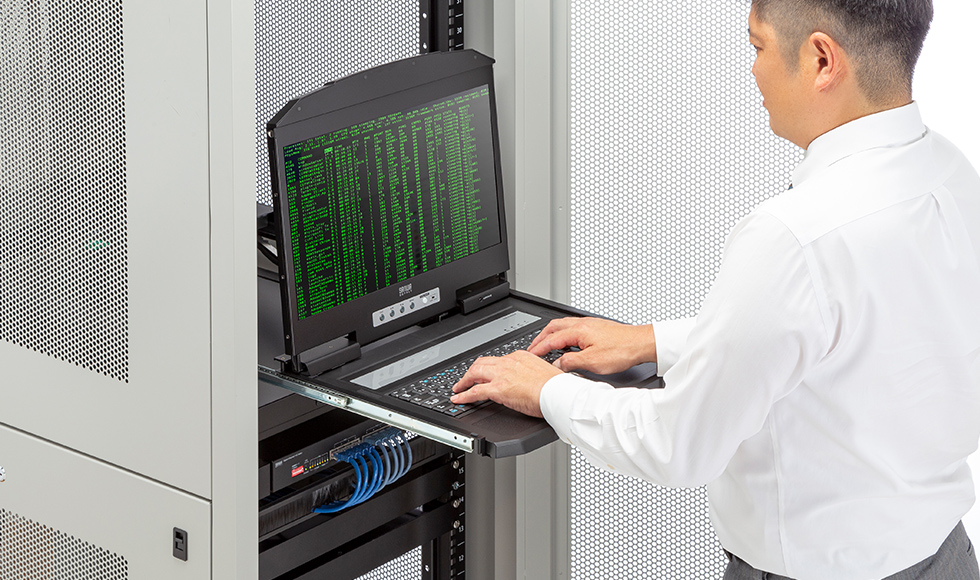

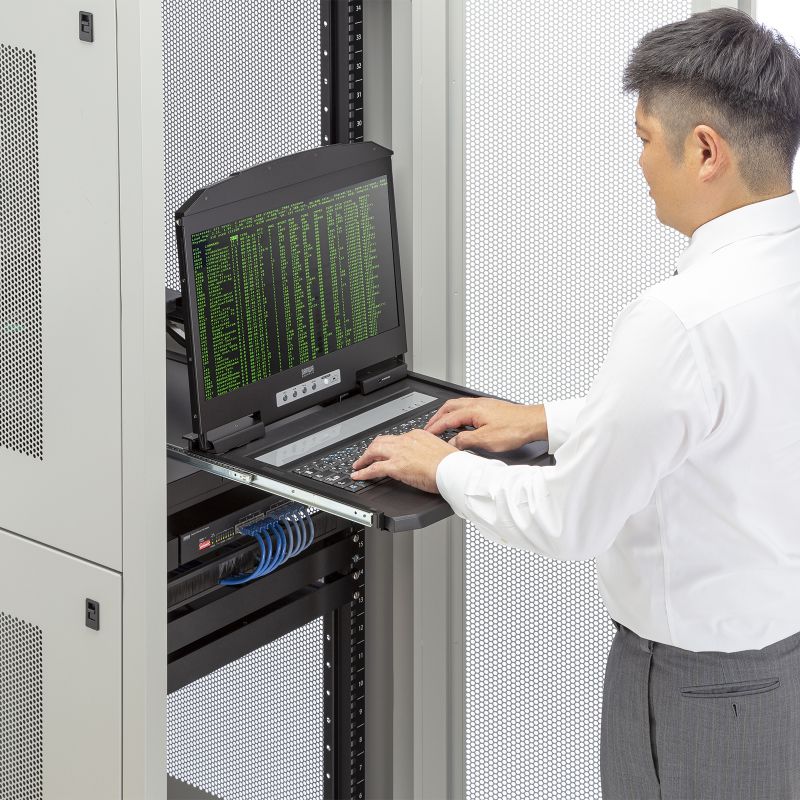

コンソール類を省スペース収納でき、作業効率アップ

サーバー管理に必要なモニター、キーボード、マウスのコンソール類を省スペースに設置・収納できるため、
作業効率が格段にアップします。

コンソール類を省スペース収納でき、作業効率アップ

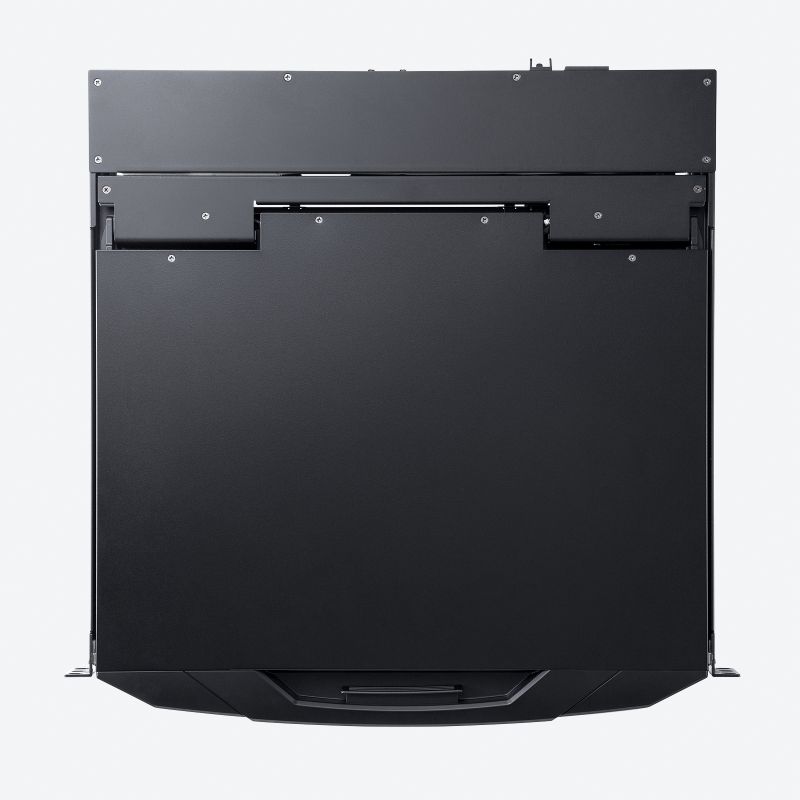

1Uサイズのサーバーラックにすっきり収納

スライドレール構造により、未使用時は1Uサイズのサーバーラックにすっきり収納できます。

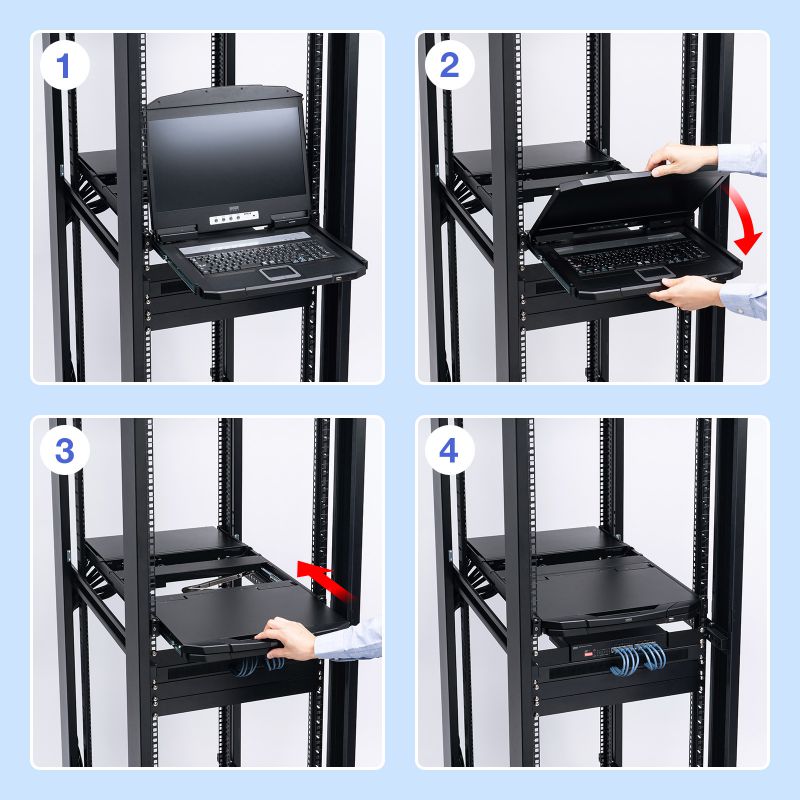

収納手順

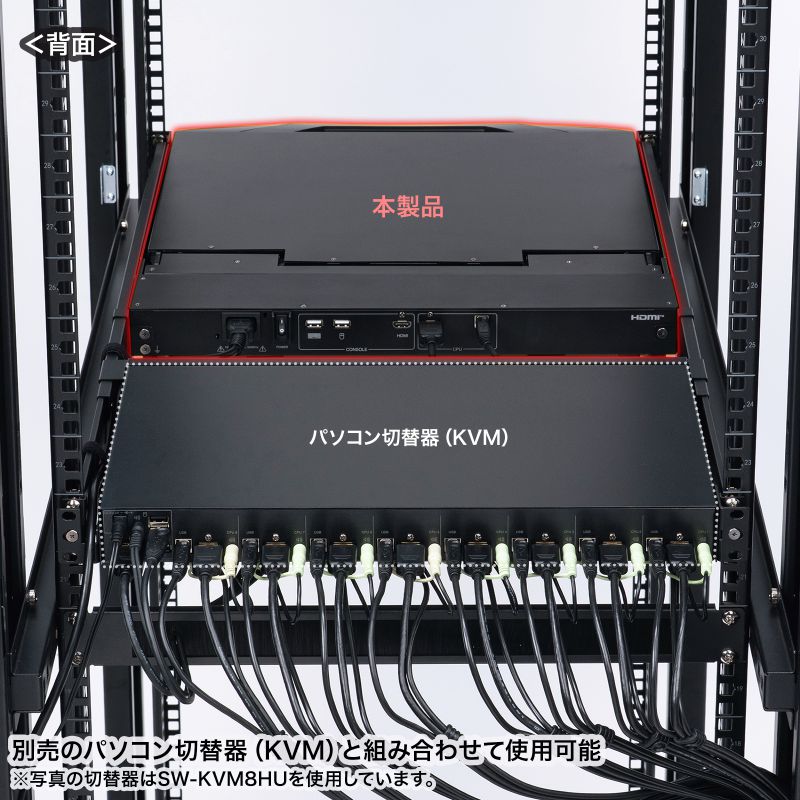

パソコン自動切替器と組み合わせて使える

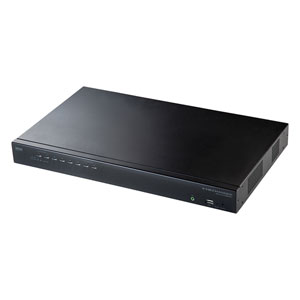

ロングレールに対応し、サンワサプライ製パソコン自動切替器（SW-KVM8HU）(別売）と組み合わせが可能です。
複数台のサーバーを切り替えて効率的に操作できます。
※パソコン自動切替器を使用せず、本製品とサーバー1台のみを直接接続して使用することもできます。

パソコン自動切替器と組み合わせて使える

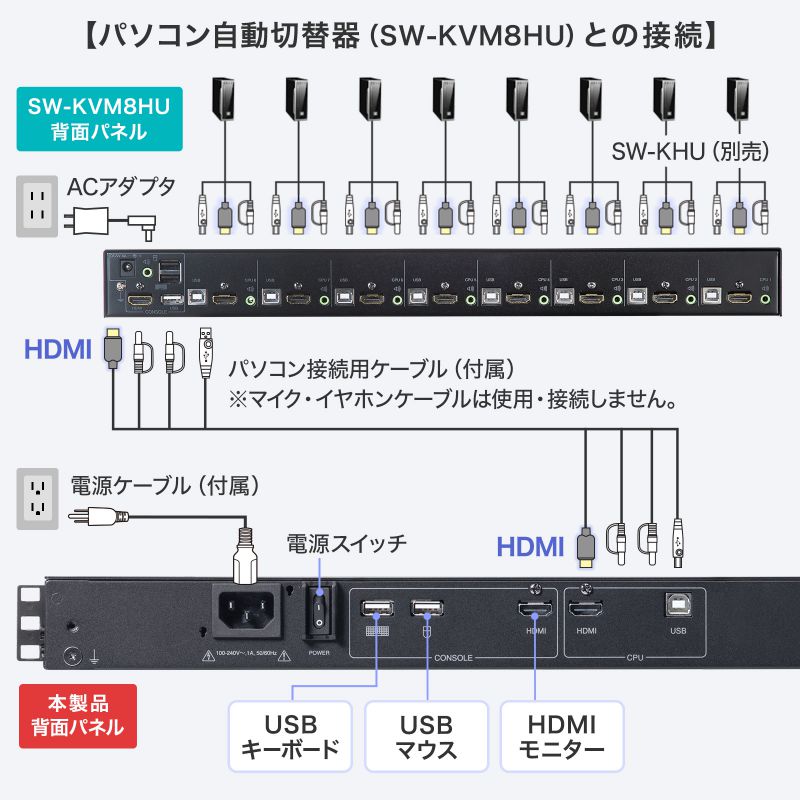

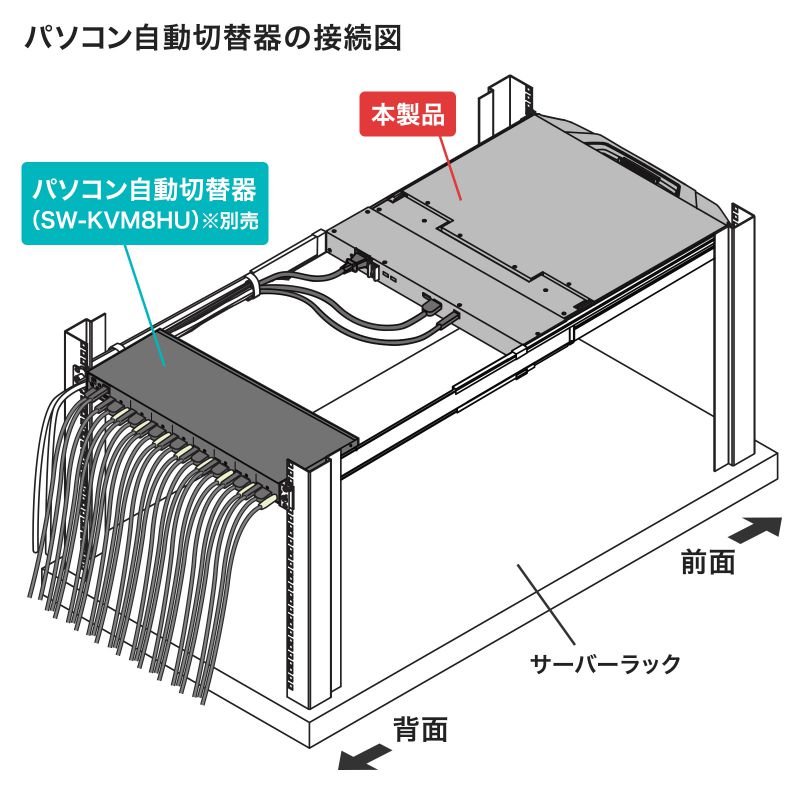

パソコン自動切替器の接続図

SW-KVMHDDRのSW-KVM8HUとの接続図

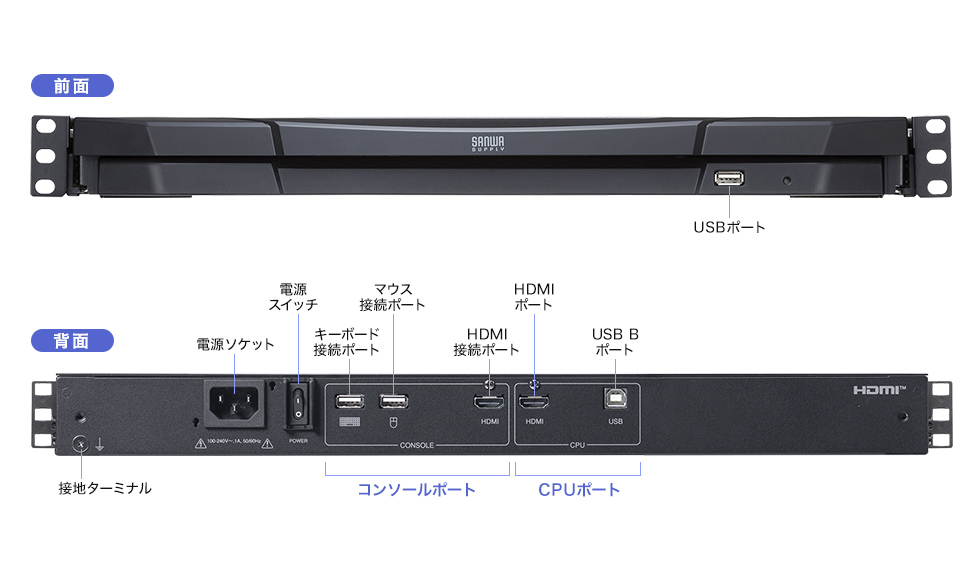

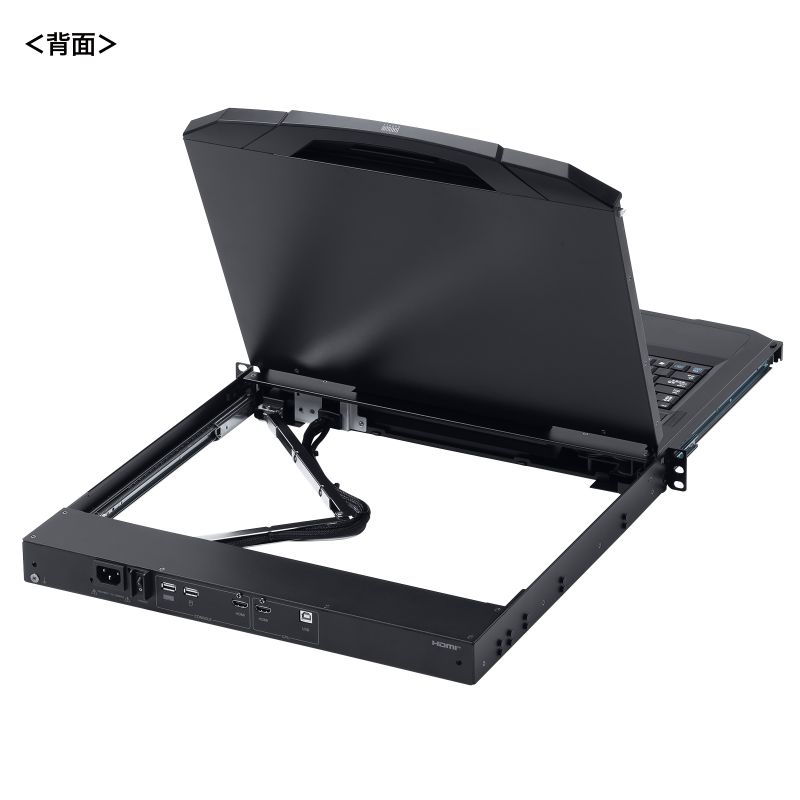

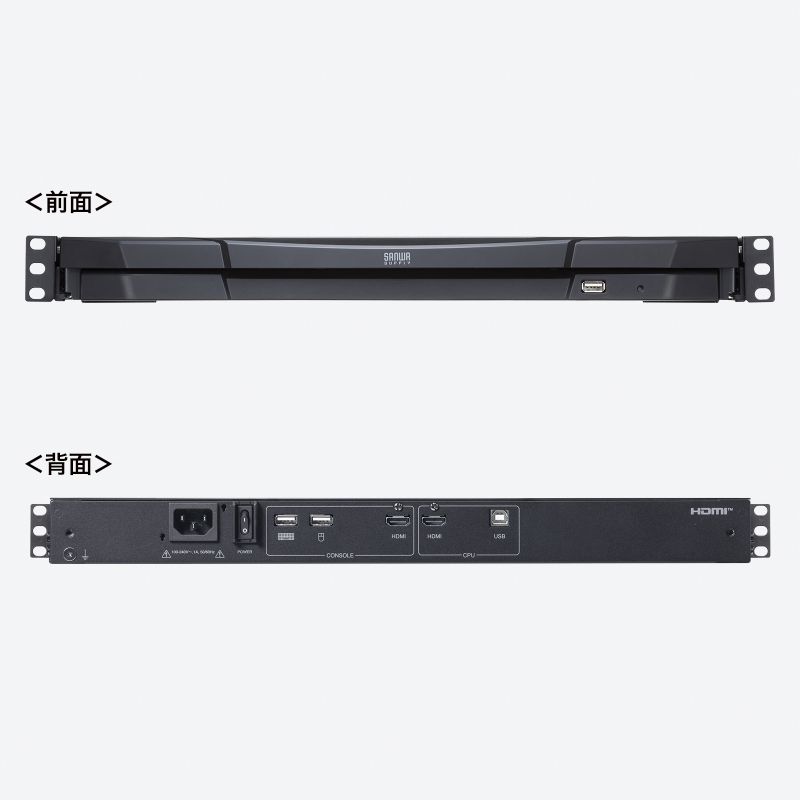

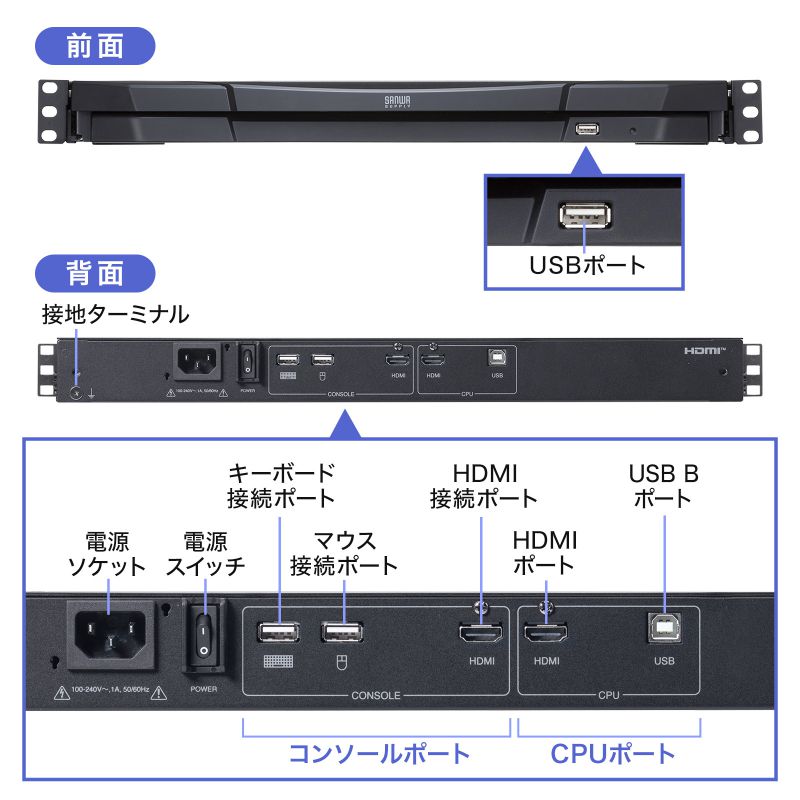

様々な出力ポートを搭載

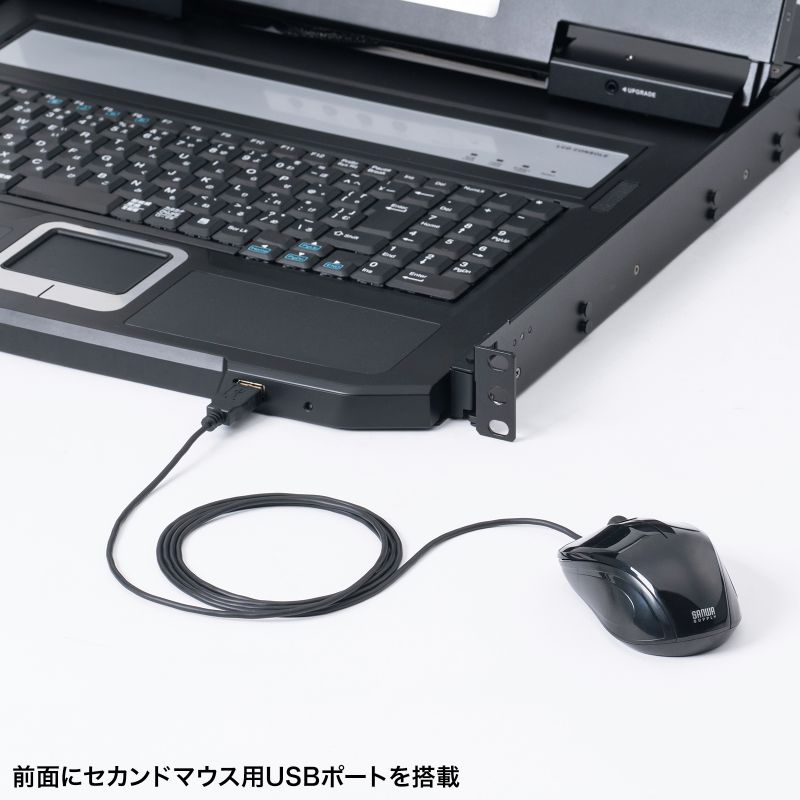

フロントパネルにはセカンドマウス用のUSBポートを搭載しています。
リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびVGAモニタ）ポートと、スピーカー用の3.5mmステレオミニジャックが備えられています。

様々な出力ポートを搭載

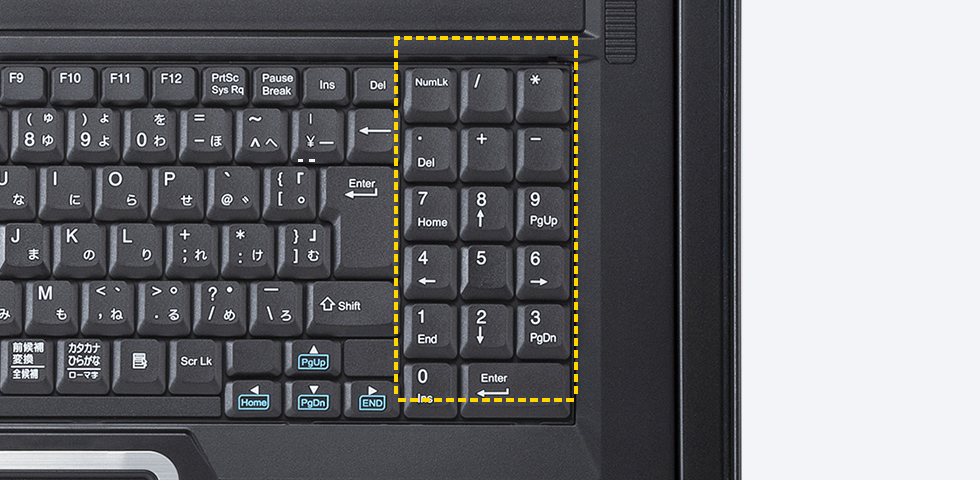

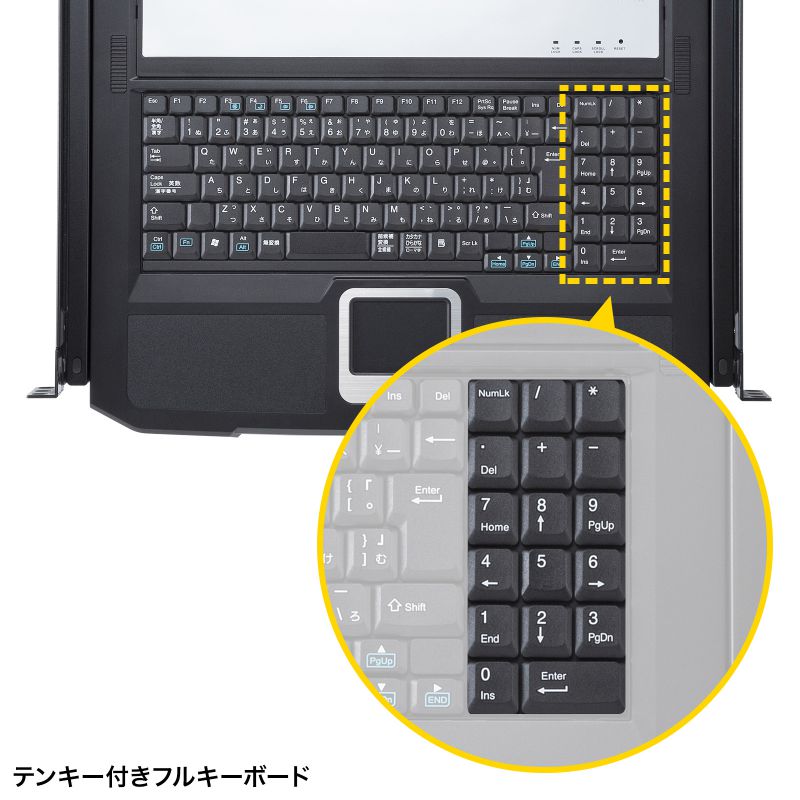

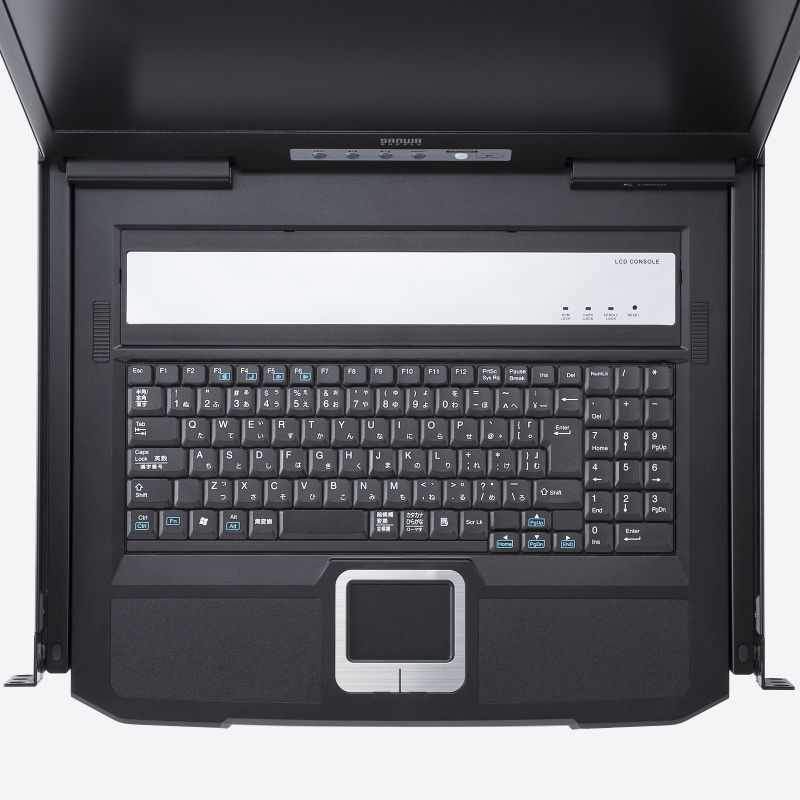

テンキー付きのフルキーボード仕様

便利なテンキー付きで、数字入力などの作業を効率化します。

テンキー付きのフルキーボード仕様

仕様

ディスプレイ部
液晶パネル	18.5インチTFT-LCD
モニター解像度/リフレッシュレート	1920×1080/60Hz
対応入力解像度	1920×1200/60Hz、1920×1080/60Hz、1680×1050/60Hz、1440×900/60Hz、1366×768/60Hz、1280×1024/75/60Hz、1280×800/60Hz、1024×768/75/70/60Hz、800×600/75/72/60/56Hz、720×400/70Hz、640×480/75/72/60Hz
応答時間	20ms
ピクセルピッチ	0.213mm×0.213mm
対応色	1670万色
輝度	350cd/平方メートル
コントラスト比	1000:1
視野角	178 °（水平）、178 °（垂直）
キーボード部
キー数	105キー（日本語配列）
方式	メンブレン方式
キーストローク	2.6mm
ピッチ	19mm（文字キー以外は除く）
タッチパッド方式	静電容量方式
タップ機能	あり（シングルクリック、ダブルクリック、ドラッグ、スクロール）
LED部
電源関連	電源ランプ（グリーン）×1 、LCDパネル電源ボタン（オレンジ）×1
キーボード	Num Lock（グリーン）×1 、Caps Lock（グリーン）×1 、Scroll Lock（グリーン）×1
リセットボタン	ピンホール型ボタン×1
ファームウェアアップグレードスイッチ	スライド型スイッチ（2 ポジション）×1
AC電源スイッチ	ロッカー型スイッチ×1

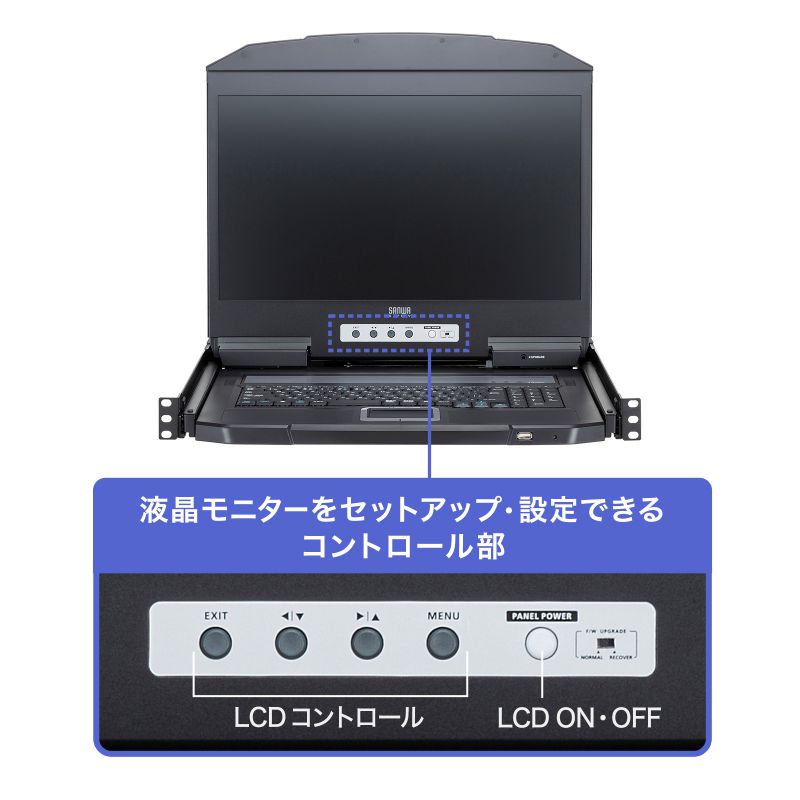

モニター操作スイッチ	プッシュボタン×5
共通仕様
必要ラックユニット数	1U
サーバ接続台数	1　※サンワサプライ製パソコン自動切替器（SW-KVM8HU）を使用することで複数台のサーバを切替操作可能
インターフェース	【サーバ接続】ディスプレイ/HDMI（メス）×1 キーボード・マウス・USB2.0ハブ/USB Bコネクタ（メス）×1 【セカンドコンソール用】ディスプレイ/HDMI（タイプA）メス×1 キーボード/USB Aコネクタメス×1 マウス/USB Aコネクタメス×1 USB2.0ハブ/USB Aコネクタメス×1 【ファームウェアアップグレードコネクタ】 3.5mmオーディオジャックメス×1
電源	AC100V～240V　50/60Hz
消費電力	13.8W（100V）
取り付け条件	SW-KVM8HUをサーバーラック背面に設置する際の対応ラック奥行は82.4cm～105cmが必要。 SW-KVMHDDR単体設置の場合は奥行66cm～105cmで搭載可能。ラックへ取り付けは水平上向きのみ設置可能。水平度はラック仕様による。 19インチサーバーラック干渉を避けるため上下に1Uスペースを空けること
環境条件	【温度】動作/0～40℃ 保管/-20～60℃ 【湿度】動作/0～80％（結露なきこと）保管/0～80％（結露なきこと）
サイズ	W481×D477×H43mm（収納時）
重量	9.01kg（ラックレールなし） 10.38kg（ラックレールあり）

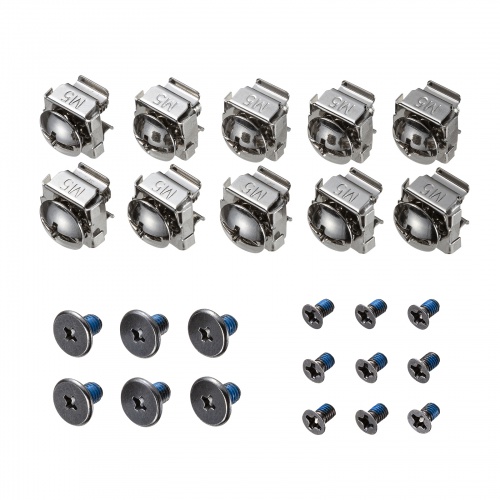

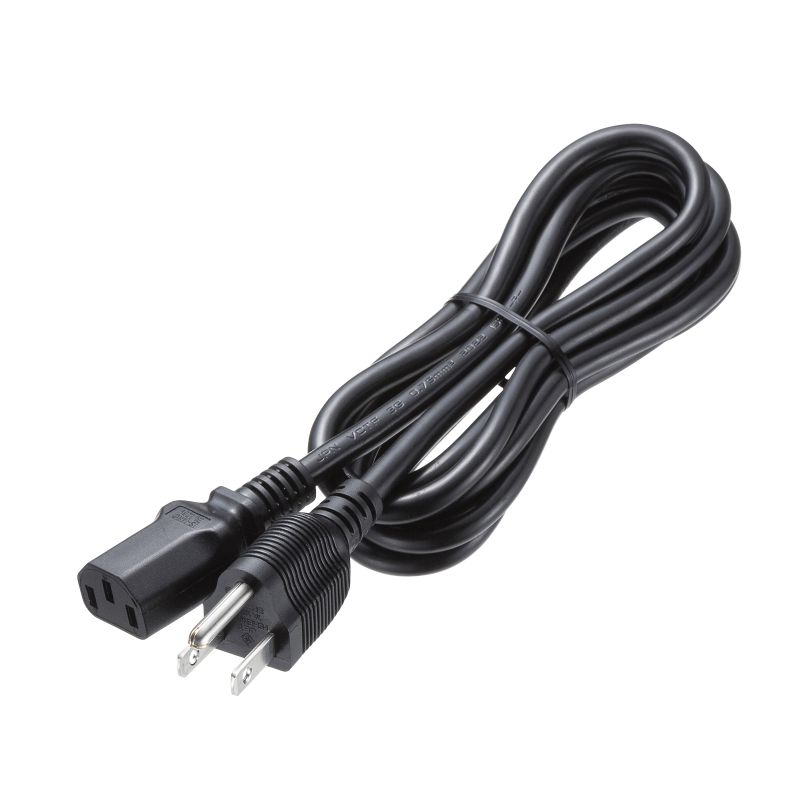

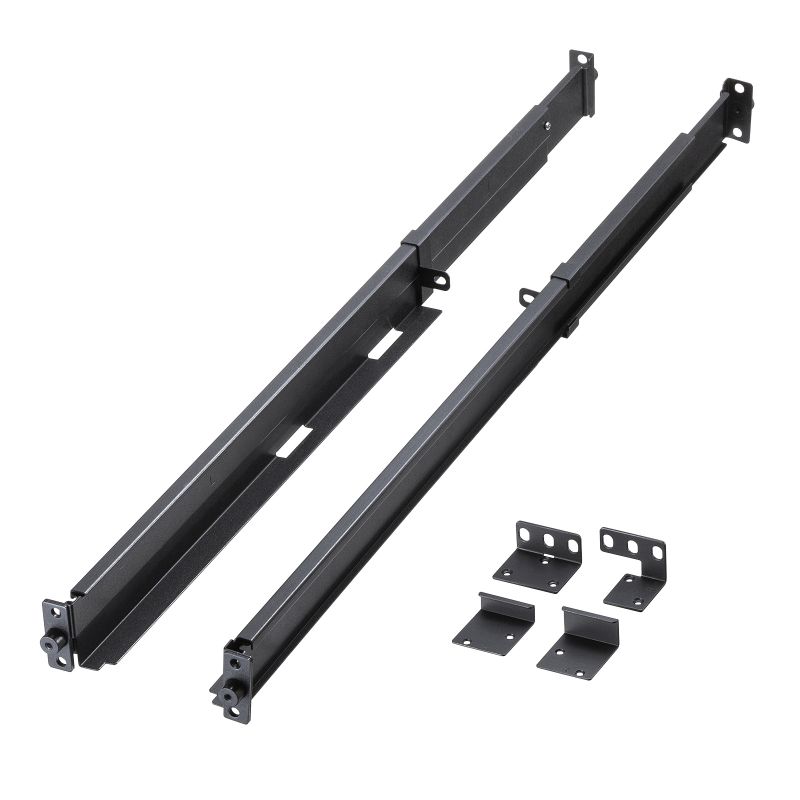

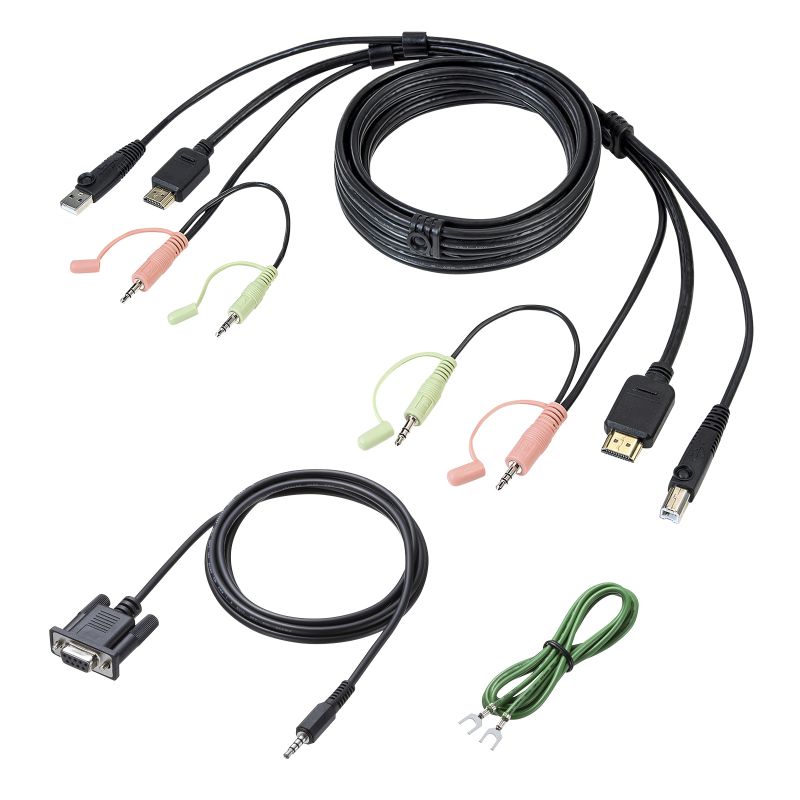

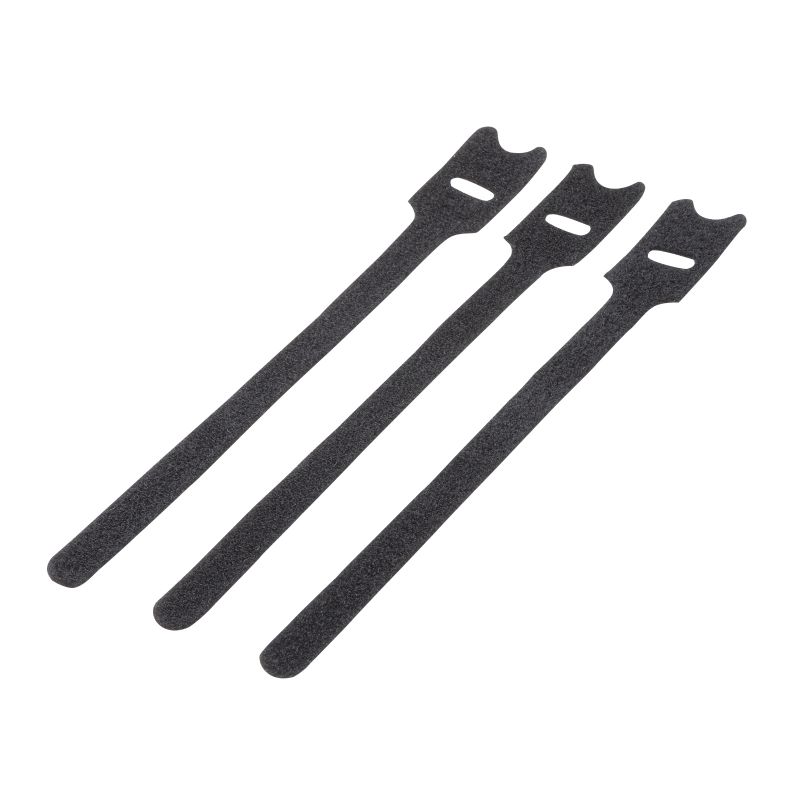

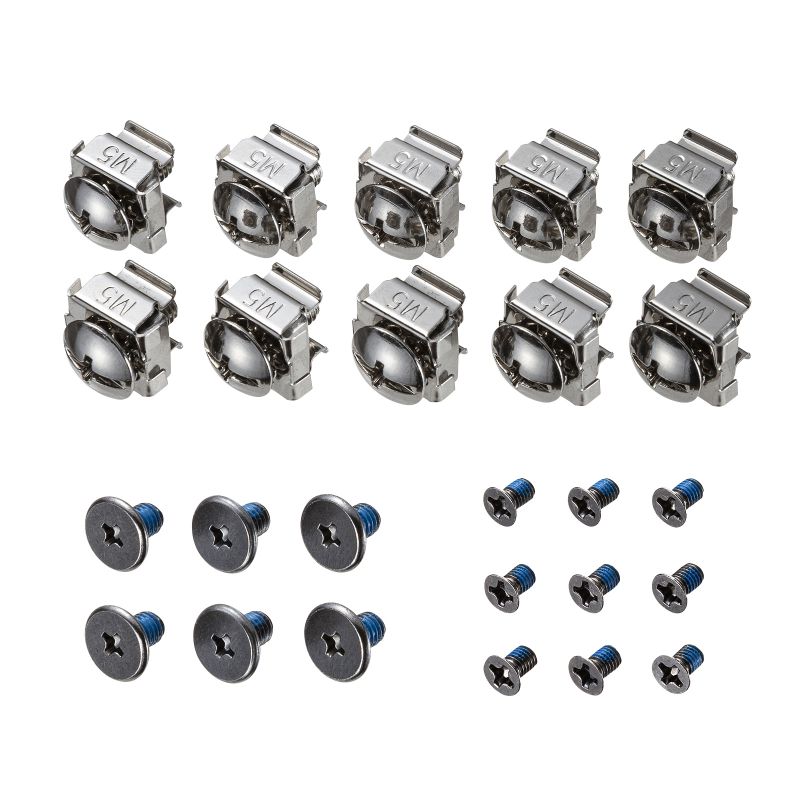

セット内容	本体×1 取扱説明書×1 電源ケーブル（1.8m）×1 パソコン接続用ケーブル（1.8m）×1 アース線（緑色Y字）（1.2m）×1 ファームウェアアップグレード用ケーブル（1.8m）×1 ケーブル結束バンド（面ファスナー）×3 ラックレール（右）ラックレール（左） SW-KVM8HU取り付け用ブラケット（前左）×1 SW-KVM8HU取り付け用ブラケット（前右）×1 SW-KVM8HU取り付け用ブラケット（後左）×1 SW-KVM8HU取り付け用ブラケット（後右）×1 SW-KVM8HUブラケット取り付け用ネジ（M3×5mm、1袋9個入り）本体取り付け用ネジ（M4×6mm、1袋6個入り）ケージナット一式（M5×10mm、1袋10個入り）

特長

18.5インチワイド画面の液晶モニタとタッチパッド付キーボードが一体型となった、サーバーラックに収納できるLCDコンソールドロワーです。
モニタは1920×1200/60Hzまでの入力に対応し、解像度1920×1080ドットにスケーリングして表示出力されます。
スライドレール構造により未使用時はサーバーラックの1Uサイズにすっきり収納することができます。
サーバー管理に必要なモニタ、キーボード、マウスのコンソール類を省スペースに設置・収納できるため作業効率が格段にアップします。
ロングレール対応でサンワサプライ製パソコン自動切替器（SW-KVM8HU）との組み合わせが可能です。
複数台のサーバーを切り替えて効率的に操作することが可能です。
※SW-KVM8HUをサーバーラック背面に設置する際の対応ラック奥行は87.9cm～105cmが必要です。
フロントパネルにはセカンドマウス用のUSBポートを搭載しており、リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびHDMIモニター）ポートが備えられています。

対応情報

対応機種

Windows搭載（DOS/V）デスクトップパソコンまたはノートパソコンApple Macシリーズ
（USB Aコネクタメス、HDMI出力を持つ機種）
サンワサプライ製パソコン自動切替器（SW-KVM8HU）

対応OS

Windows 11・10・8.1・8
Windows Server 2022・2019・2016・2012 R2・2012・2008 R2・2008・2003 R2・2003
macOS（Sequoia）15、macOS（Sonoma）14、macOS（Ventura）13、macOS（Monterey）12、macOS（BigSur）11、macOS 10.12、macOS 10.13、macOS 10.14、macOS 10.15
Linux CentOS・Ubuntu・openSUSE
