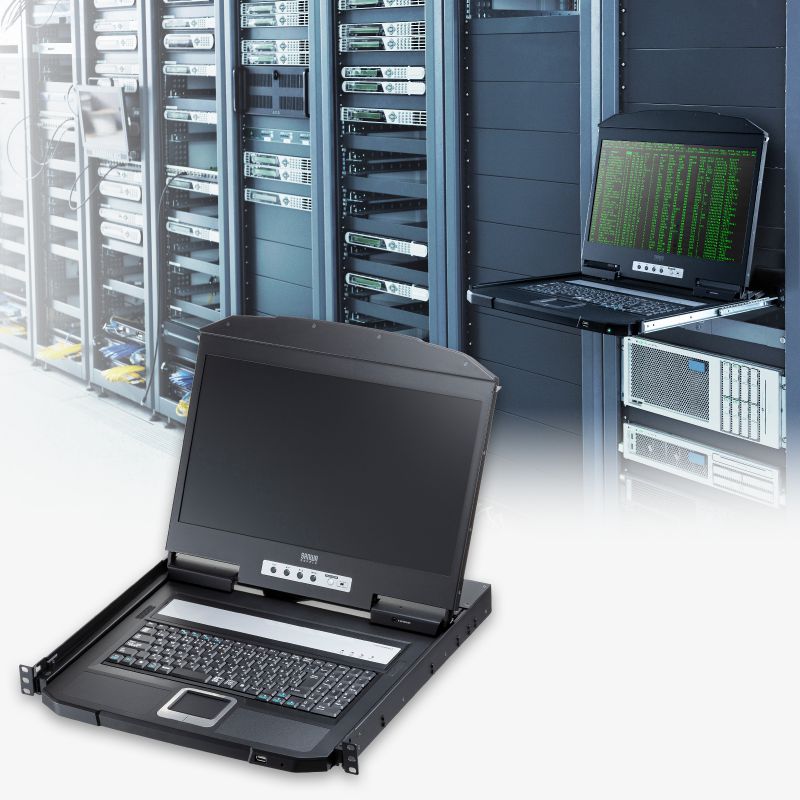

サーバーラックに収納できるモニタ・タッチパッド付キーボード一体型のLCDドロワー。KVM切替器との組み合わせにも対応し複数サーバーを切り替えて効率的に操作可能。

Name: USB/VGA対応 スライドLCDコンソールドロワー
SKU: SW-KVMVDR
Price: 308000 JPY
Availability: InStock

画像データ

印刷用ページ

SW-KVMVDRの画像を表示しています。

Windows
Windowsに対応しています
macOS
Mac OSに対応しています
Linux
Linuxに対応しています
RoHS 10
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
RoHS 6
鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
大物製品
梱包サイズの3辺合計が1600mm以上の製品です

USB/VGA対応スライドLCDコンソールドロワー

SW-KVMVDR

JANコード: 4969887595473

標準価格: ¥308,000（税抜き ¥280,000）

適合機種製品適合機種製品を比較する

写真	品番	特長	価格(税込)

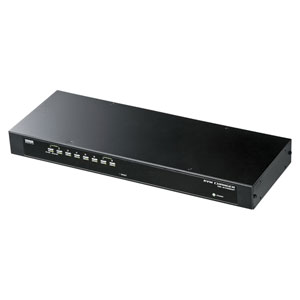

	SW-KVM8UP	PS/2・USB両対応パソコン自動切替器（8:1）	¥87,780

バリエーション一覧を見る

仕様
特長
対応情報
ラインアップ
オプション
Q & A
画像データ

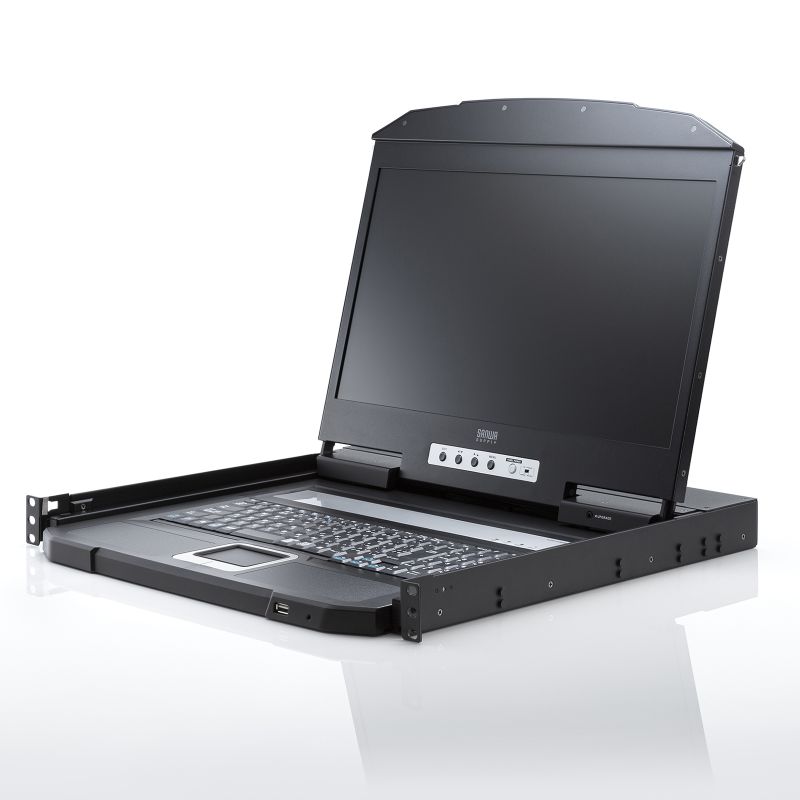

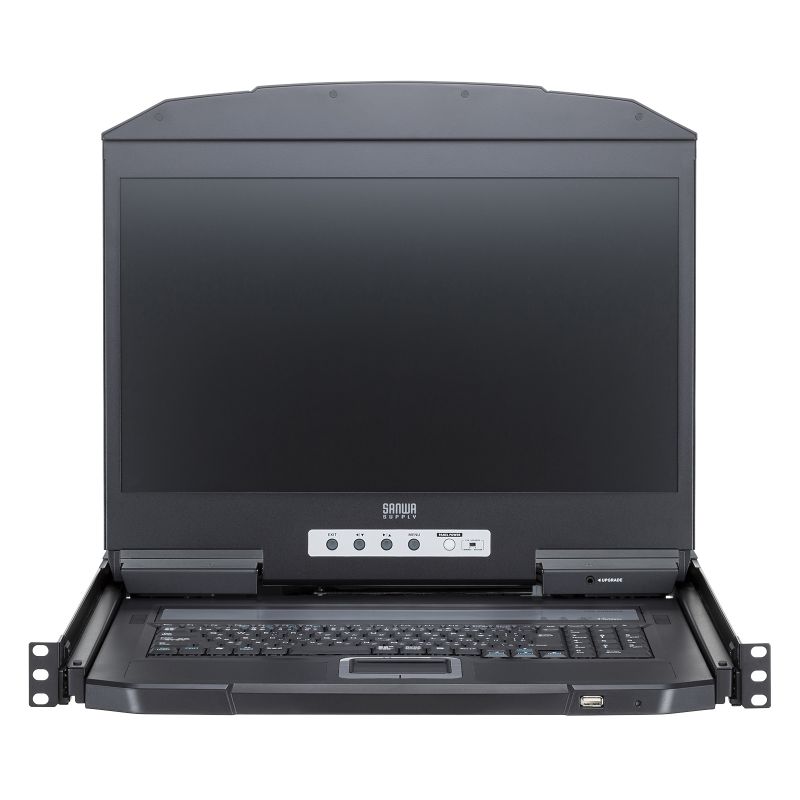

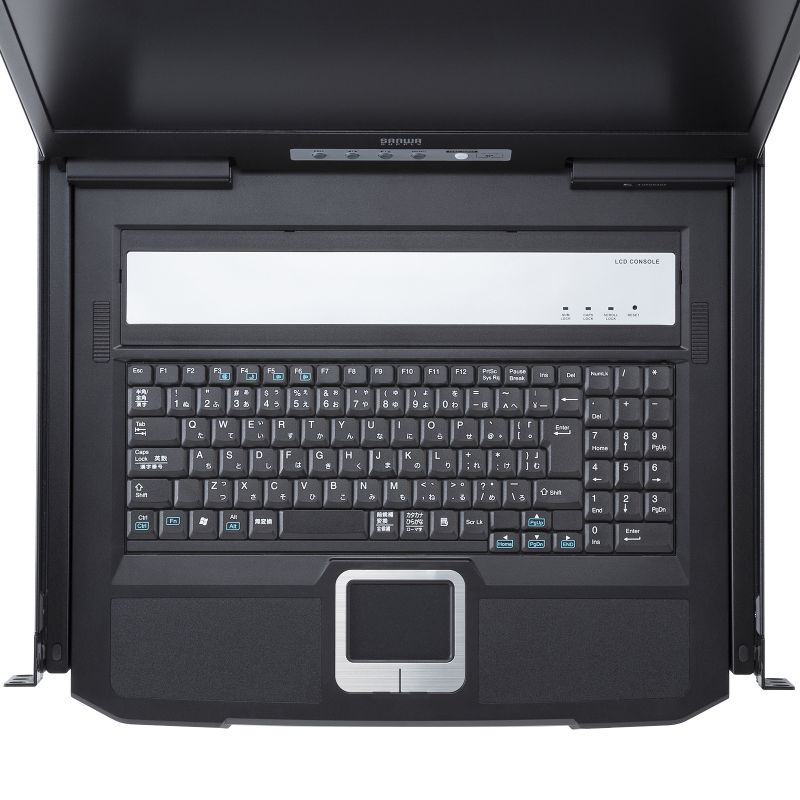

液晶モニタ＋タッチパッド付きキーボードを一体化

18.5インチワイド画面の液晶モニタとタッチパッド付きキーボードが一体化した、
サーバーラックに収納できるLCDコンソールドロワーです。
液晶モニタは1920×1200/60Hzまでの入力に対応し、解像度1366×768ドットにスケーリングして表示出力されます。

SW-KVMVDRの画像

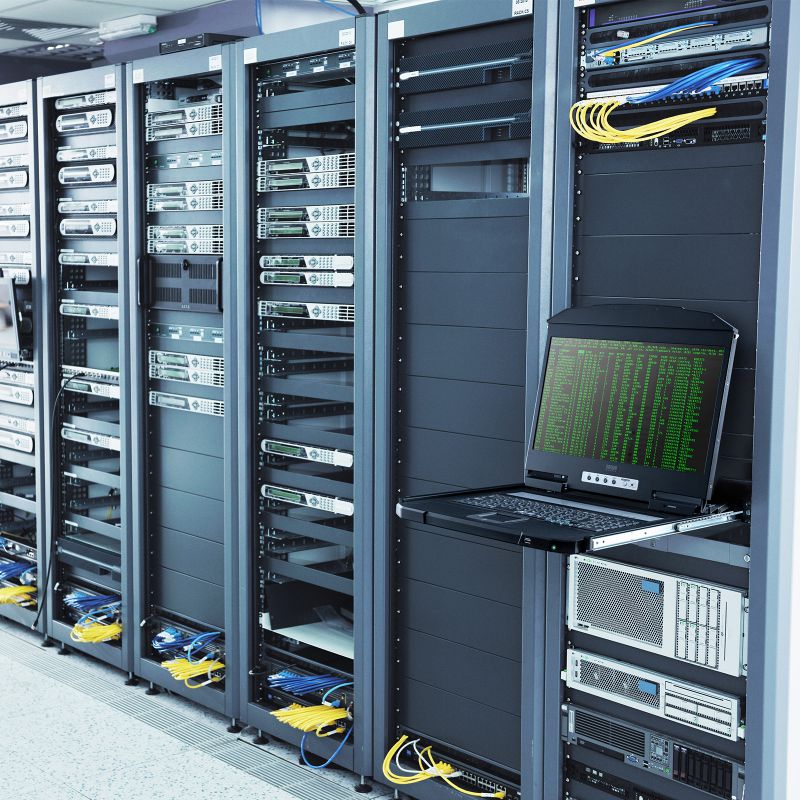

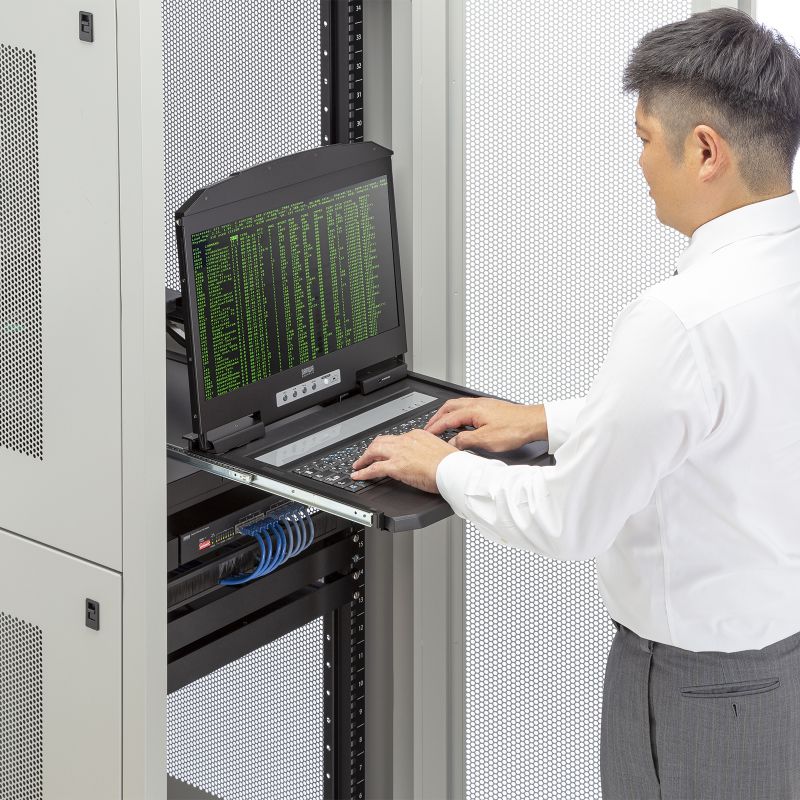

コンソール類を省スペース収納でき、作業効率アップ

サーバー管理に必要なモニタ、キーボード、マウスのコンソール類を省スペースに設置・収納できるため、作業効率が格段にアップします。

SW-KVMVDRの画像

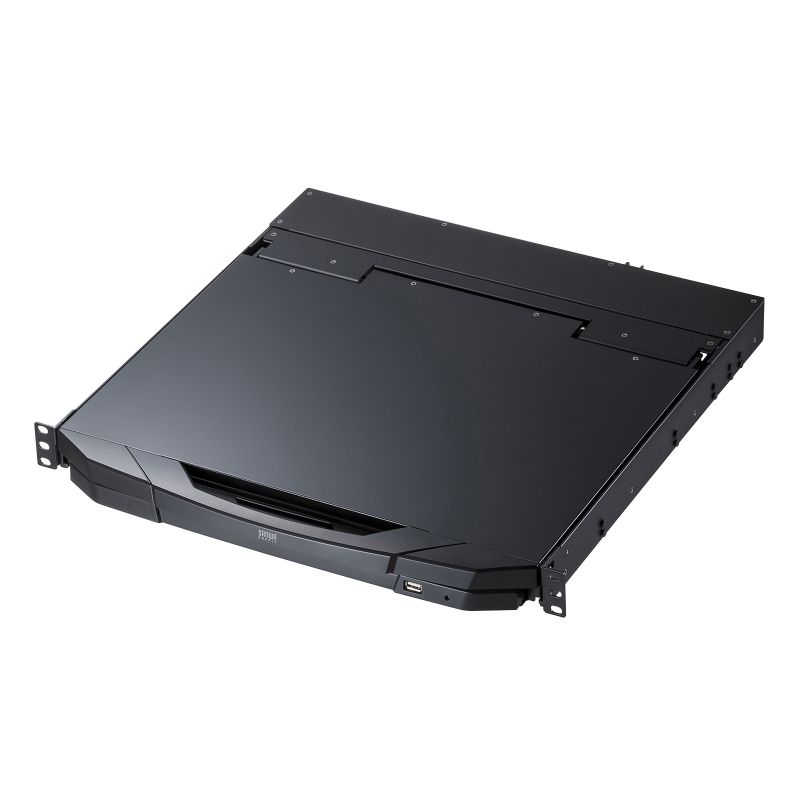

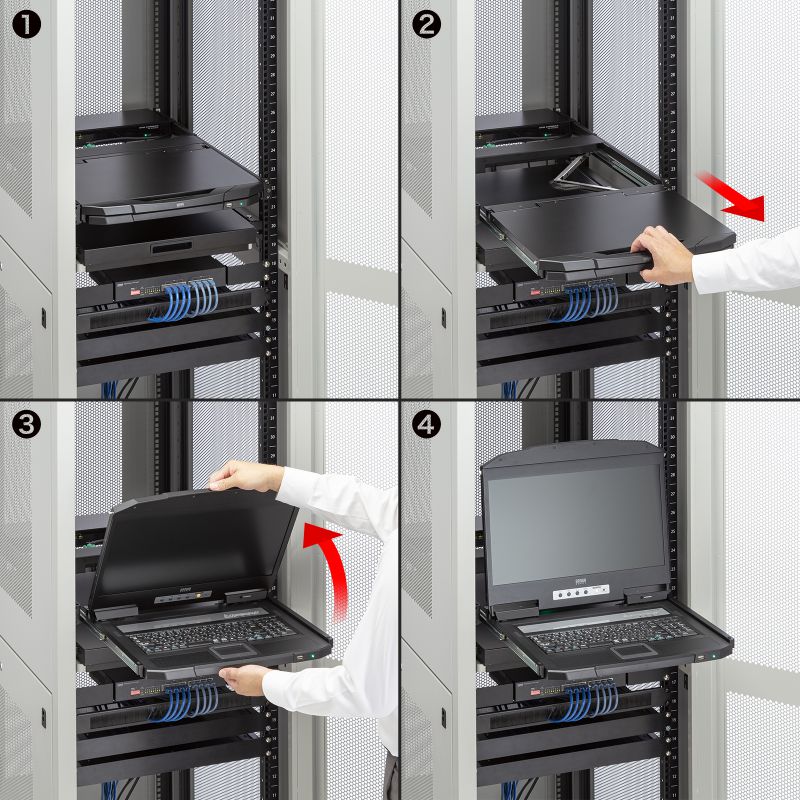

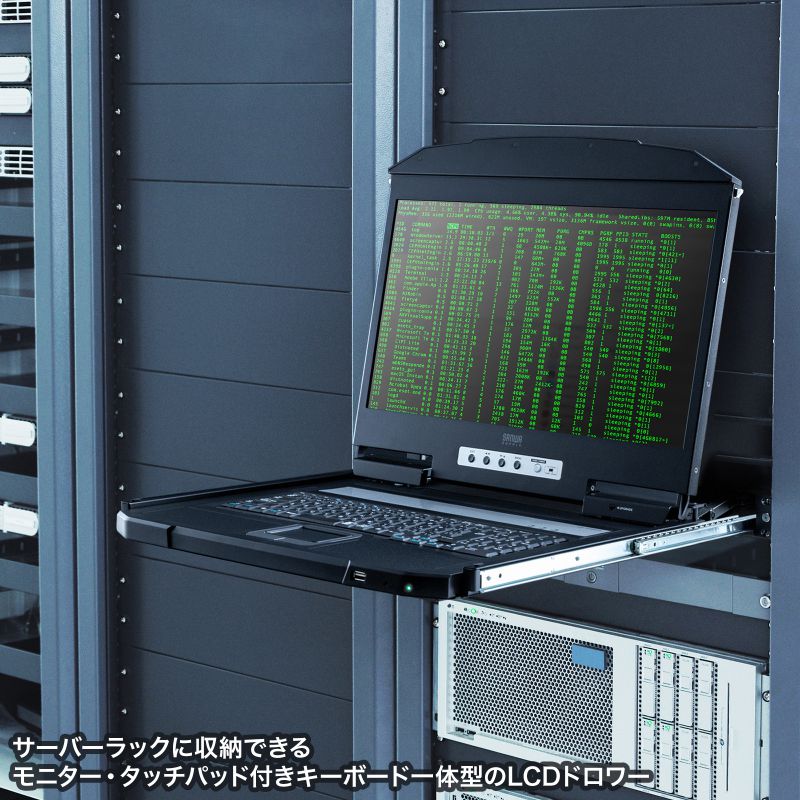

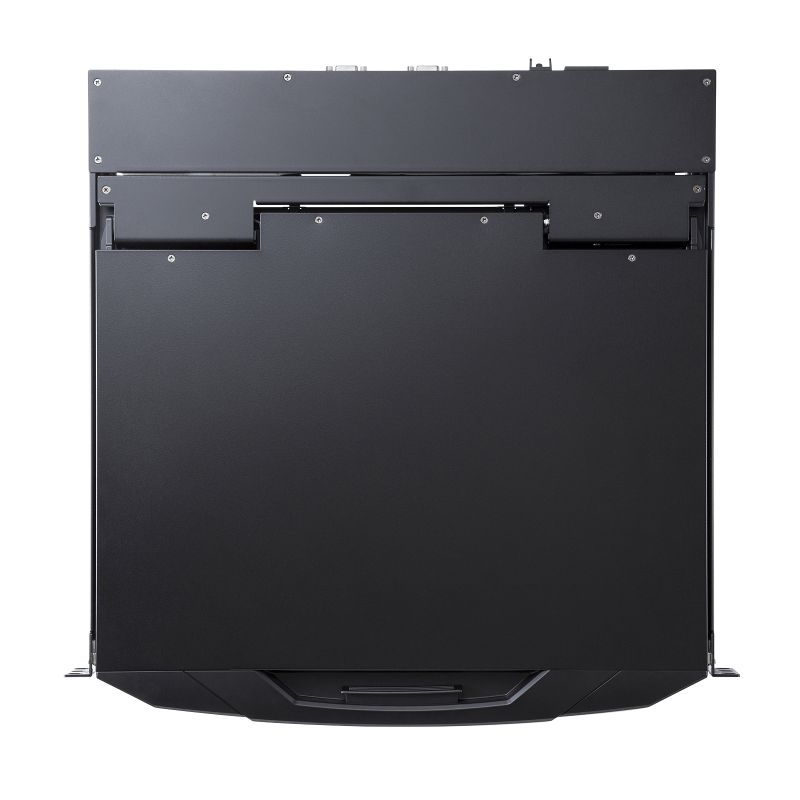

1Uサイズのサーバーラックにすっきり収納

スライドレール構造により、未使用時は1Uサイズのサーバーラックにすっきり収納できます。

SW-KVMVDRの画像

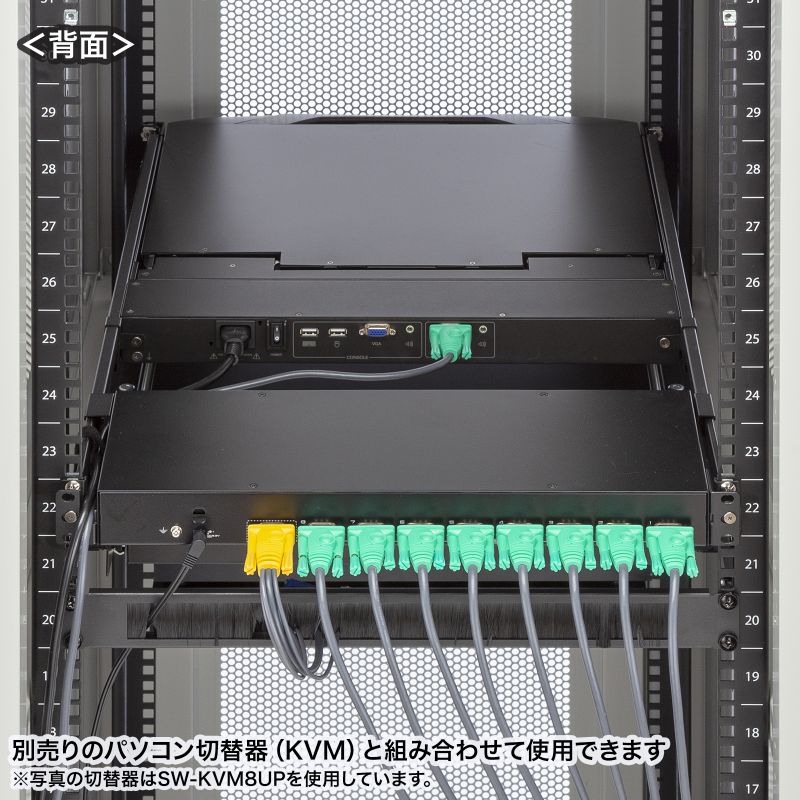

パソコン自動切替器と組み合わせて使える

ロングレールに対応し、サンワサプライ製パソコン自動切替器（SW-KVM8UP）(別売）と組み合わせが可能です。複数台のサーバーを切り替えて効率的に操作できます。
※パソコン自動切替器を使用せず、本製品とサーバー1台のみを直接接続して使用することもできます。

SW-KVMVDRの画像

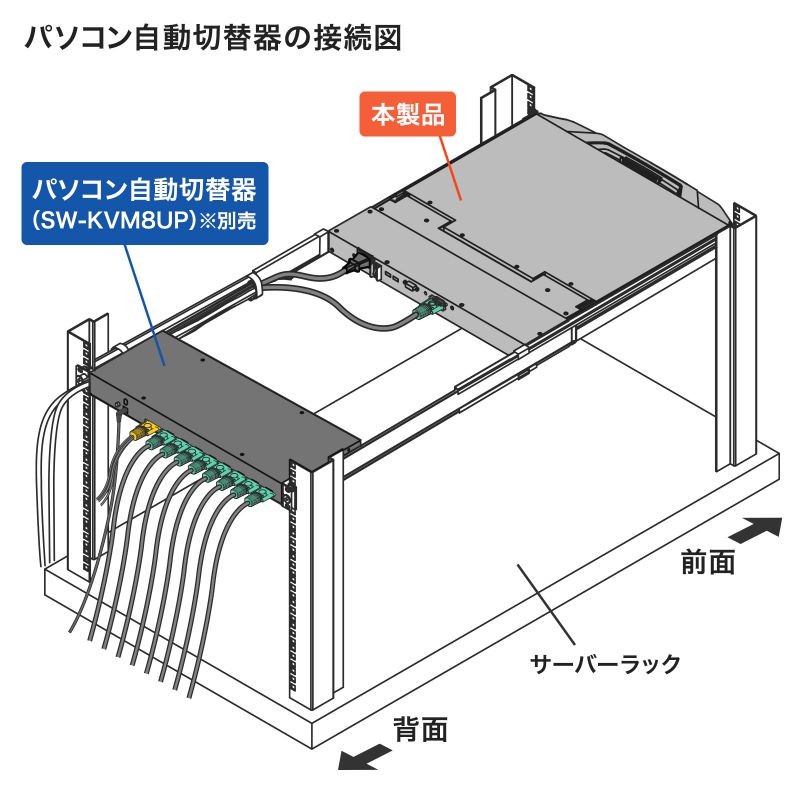

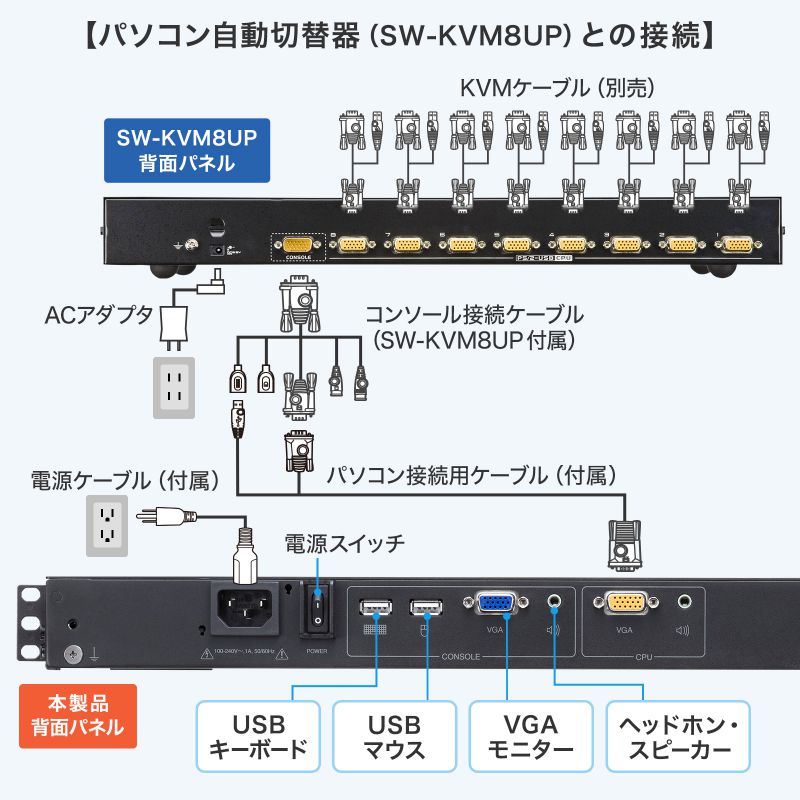

SW-KVMVDRのSW-KVM8UPとの接続図

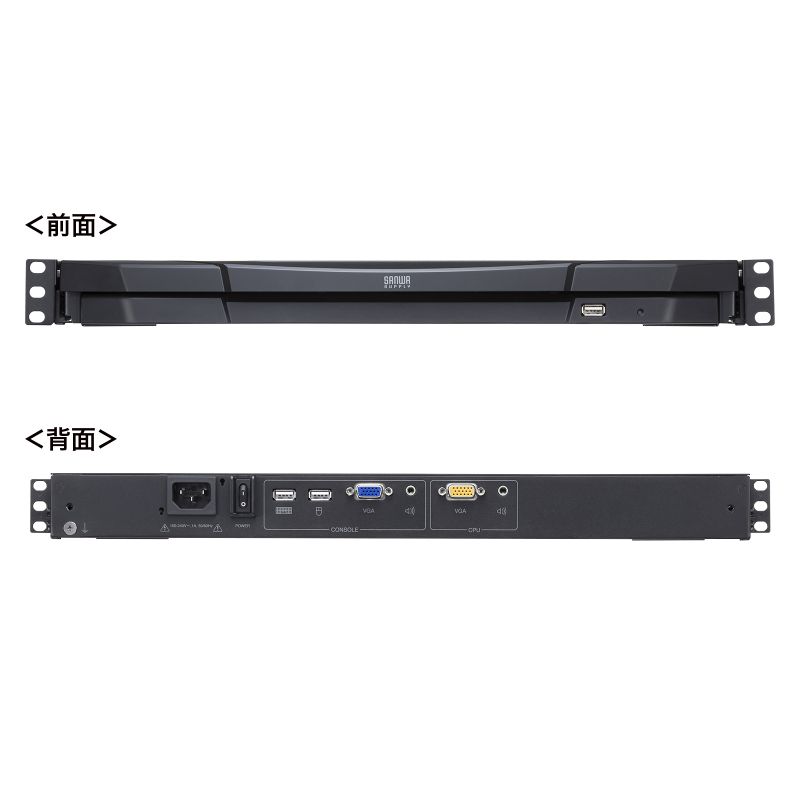

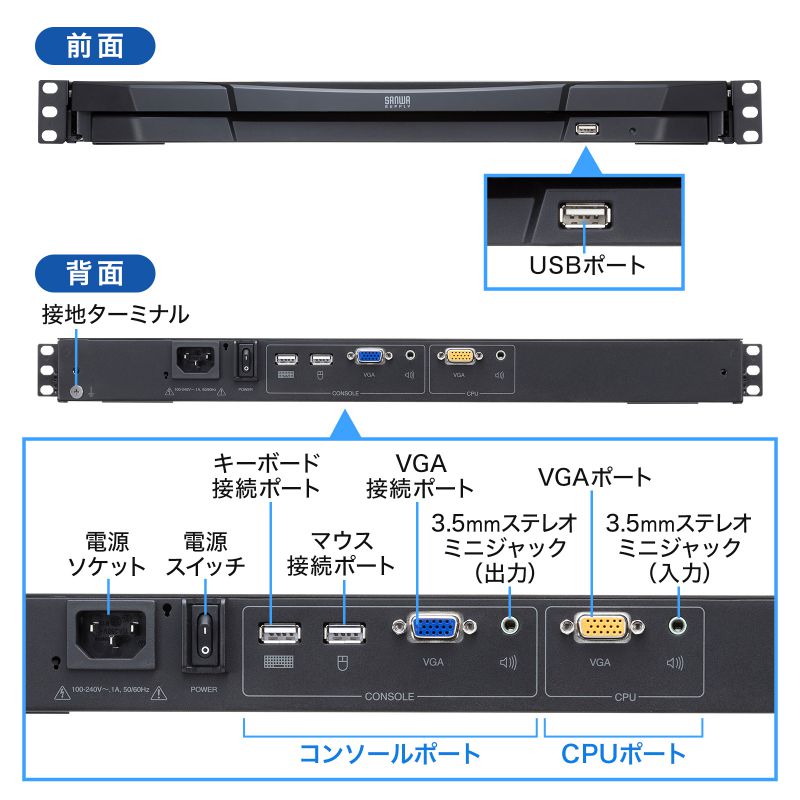

様々な出力ポートを搭載

フロントパネルにはセカンドマウス用のUSBポートを搭載しています。

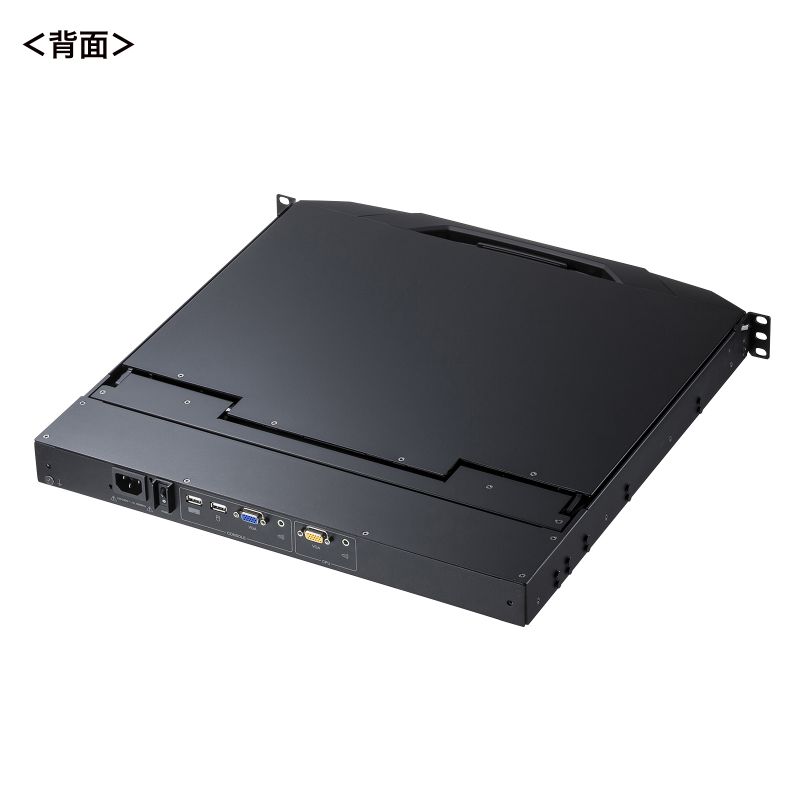

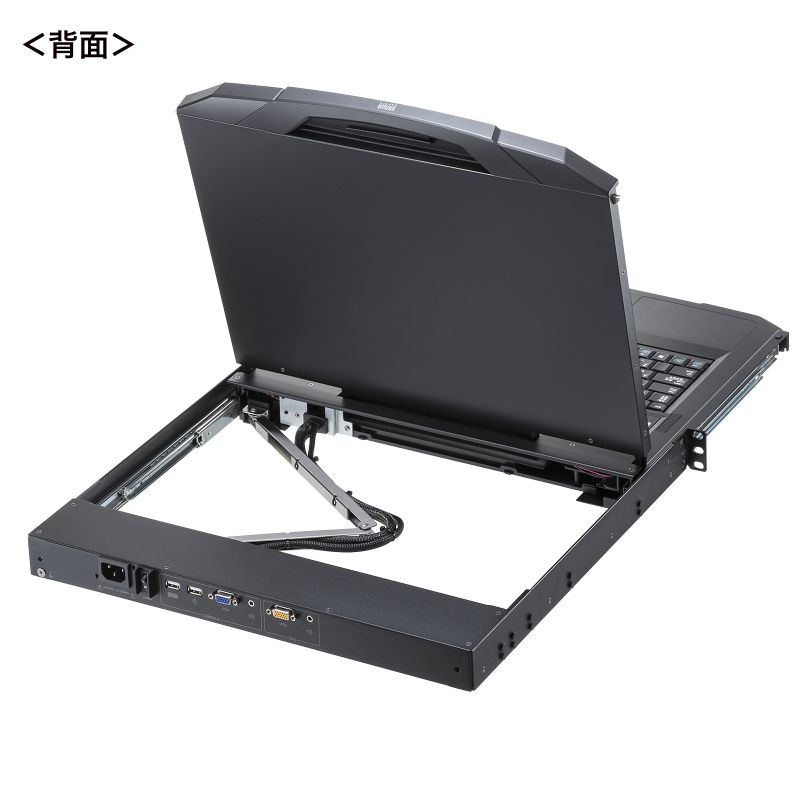

リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびVGAモニタ）ポートと、スピーカー用の3.5mmステレオミニジャックが備えられています。

仕様

ディスプレイ部
液晶パネル	18.5インチTFT-LCD
モニター解像度/リフレッシュレート	1366×768/60Hz
対応入力解像度	1920×1200/60Hz、1920×1080/60Hz、1680×1050/60Hz、1440×900/60Hz、1366×768/60Hz、1280×1024/75,60Hz、1280×800/60Hz、1024×768/75,70,60Hz、800×600/75,72,60,56Hz、720×400/70Hz、640×480/75,72,60Hz
応答時間	5ms
ピクセルピッチ	0.3mm×0.3mm
対応色	1670万色
輝度	250cd/平方メートル
コントラスト比	1000:1
視野角	170°(水平）、160°(垂直）
キーボード部
キー数	105キー（日本語配列）
方式	メンブレン方式
キーストローク	2.6mm
ピッチ	19mm（文字キー以外は除く）
タッチパッド
タッチパッド方式	静電容量方式
タップ機能	あり（シングルクリック、ダブルクリック、ドラッグ、スクロール）
LED部
電源関連	電源ランプ（グリーン）×1 、LCDパネル電源ボタン（オレンジ）×1
キーボード	Num Lock（グリーン）×1 、Caps Lock（グリーン）×1 、Scroll Lock（グリーン）×1
ボタン/スイッチ部
リセットボタン	ピンホール型ボタン×1
ファームウェアアップグレードスイッチ	スライド型スイッチ（2 ポジション）×1
AC 電源スイッチ	ロッカー型スイッチ×1

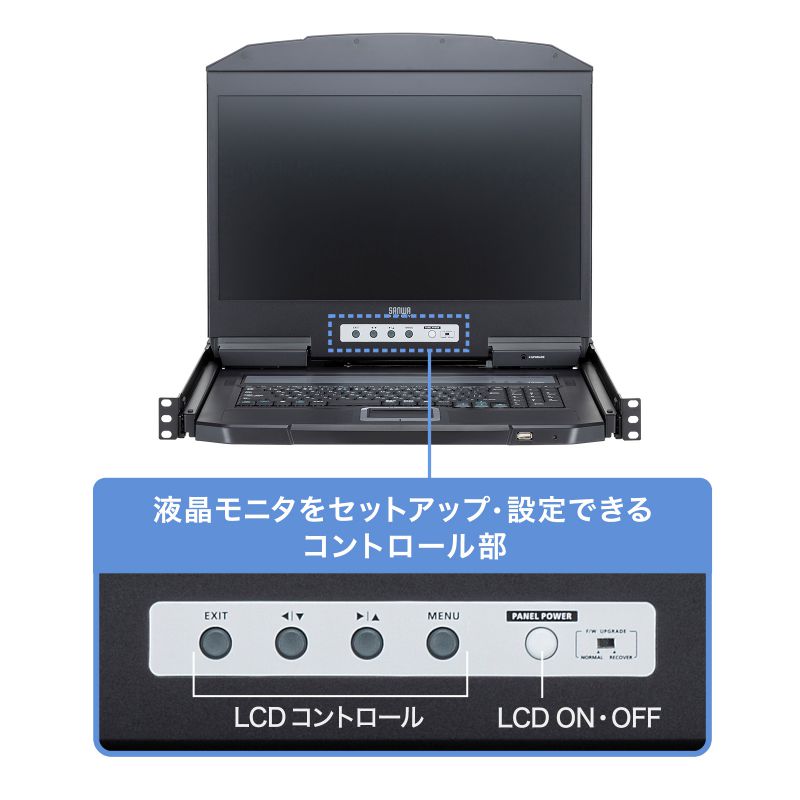

モニター操作スイッチ	プッシュボタン×5
共通仕様
必要ラックユニット数	1U
サーバ接続台数	1　※サンワサプライ製パソコン自動切替器（SW-KVM8UP）を使用することで複数台のサーバを切替操作可能
インターフェース	【サーバ接続】オールインワンコネクタ/SPDB18ピン（メス）×1　※VGA/キーボード/マウス信号ラインを一体化スピーカー/3.5mmステレオミニジャック×1 【セカンドコンソール用】ディスプレイ/ミニD-Sub（HD）15pinメス×1 キーボード/USB Aコネクタメス×1 マウス/USB Aコネクタメス×1 スピーカー/3.5mmステレオミニジャック×1 USB2.0ハブ/USB Aコネクタメス×1 【ファームウェアアップグレードコネクタ】 3.5mm オーディオジャックメス×1
電源	AC100V～240V　50/60Hz
消費電力	13.8W（100V）
取り付け条件	対応ラック奥行きが最小68cm～最大105cmまでのラック。ラックへ取り付けは水平上向きのみ設置可能。水平度はラック仕様による。 19インチサーバーラック/干渉を避けるため上下に1Uスペースを空けること。
環境条件	動作温度/0～40℃ 動作湿度/0～80％（結露なきこと）保管温度/-20～60℃ 保管湿度/0～80％（結露なきこと）
サイズ	W481×D477×H43mm（収納時）
重量	8.8kg（ラックレールなし） 10.2kg（ラックレールあり）

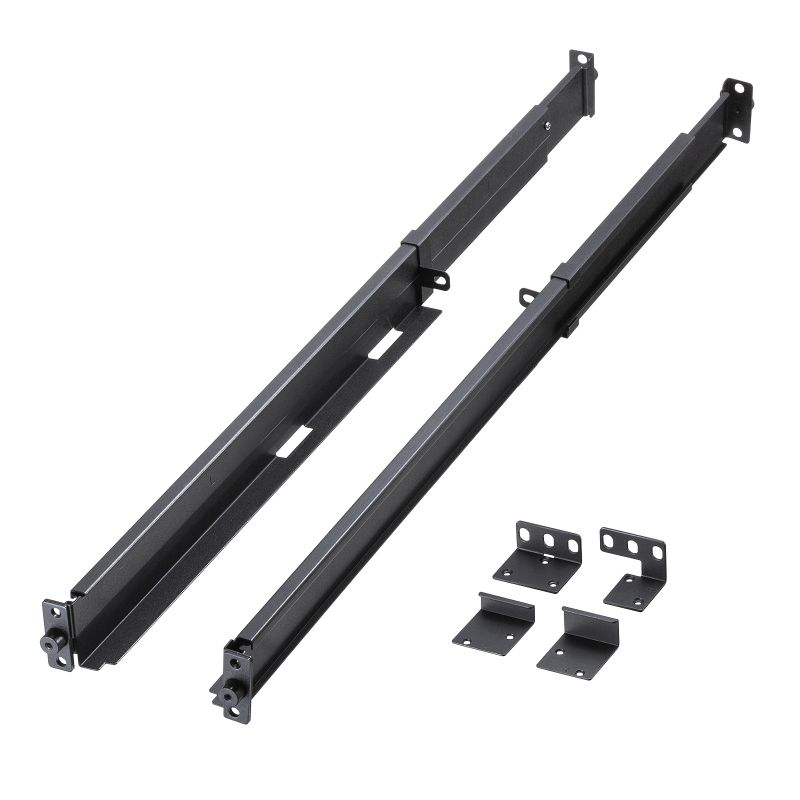

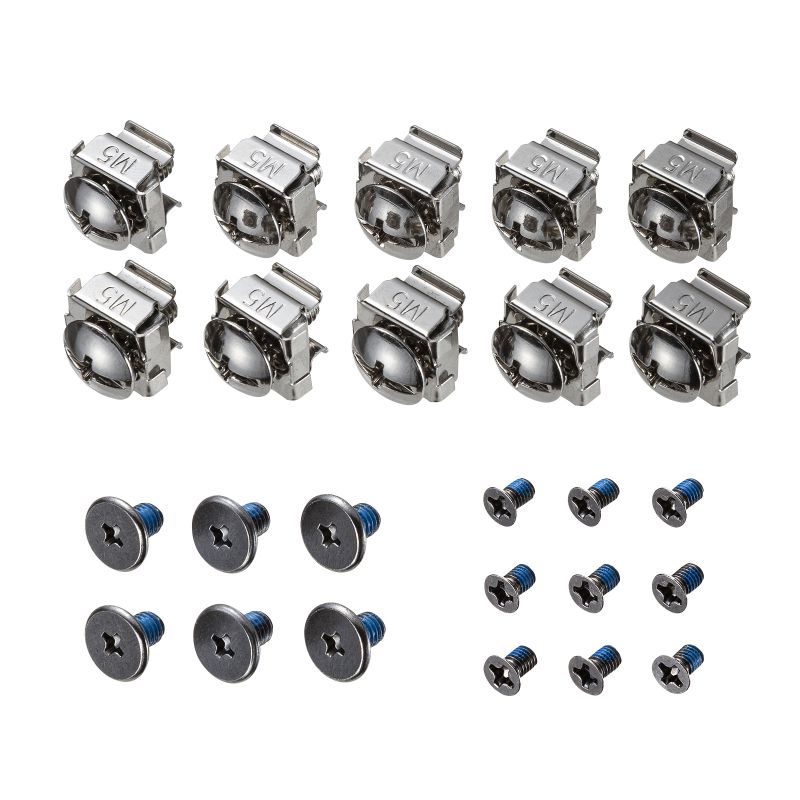

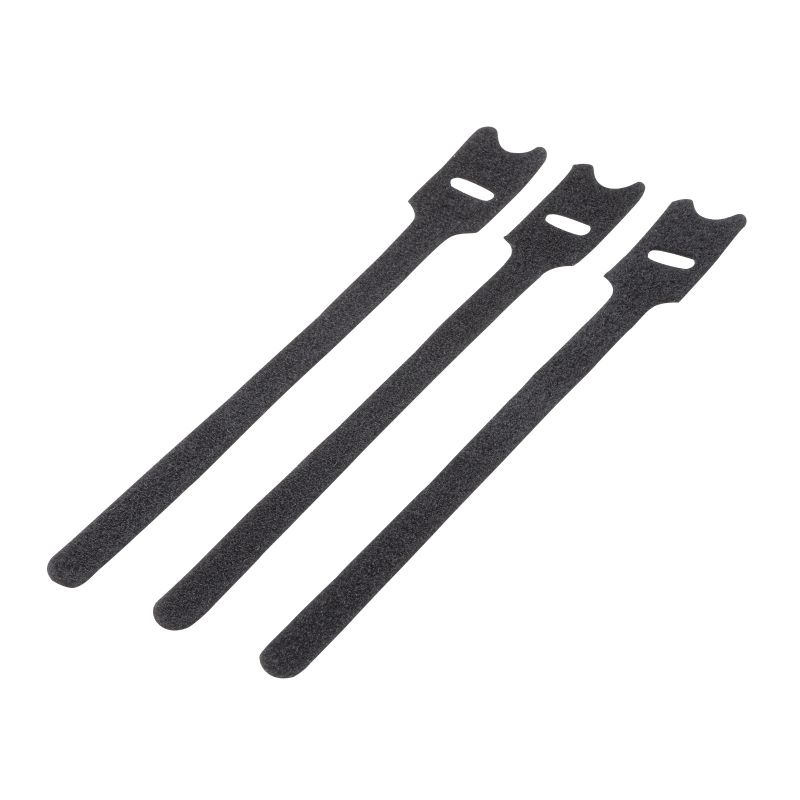

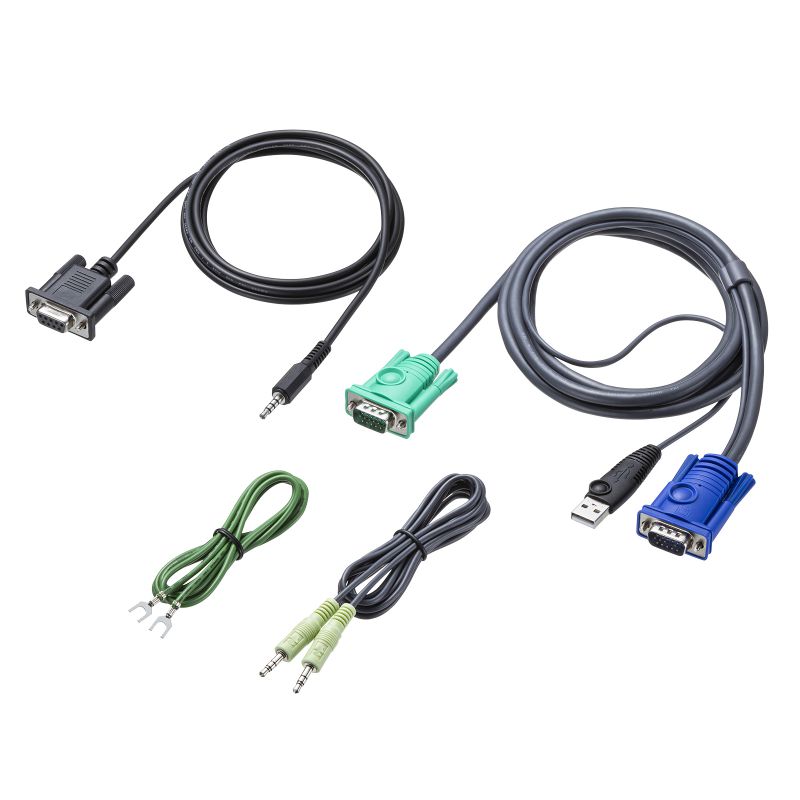

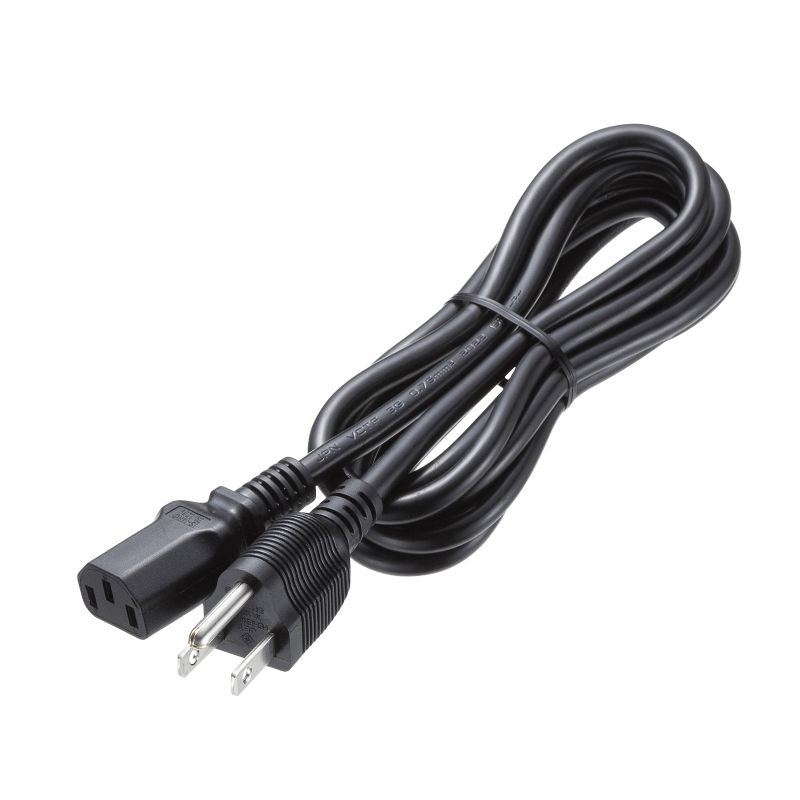

セット内容	本体×1 取扱説明書×1 電源ケーブル（1.8m）×1 パソコン接続用ケーブル（1.8m）×1 オーディオケーブル（1.8m）×1 アース線（緑色Y字）（1.2m）×1 ファームウェアアップグレード用ケーブル(1.8m）×1 ケーブル結束バンド（面ファスナー）×3 ラックレール（右）ラックレール（左） SW-KVM8UP取付け用ブラケット（前左）×1 SW-KVM8UP取付け用ブラケット（前右）×1 SW-KVM8UP取付け用ブラケット（後左）×1 SW-KVM8UP取付け用ブラケット（後右）×1 SW-KVM8UPブラケット取付け用ネジ（M3×5mm、1袋9個入り）本体取付け用ネジ（M4×6mm、1袋6個入り）ケージナット一式（M5×10mm、1袋10個入り）

特長

18.5インチワイド画面の液晶モニタとタッチパッド付キーボードが一体型となった、サーバーラックに収納できるLCDコンソールドロワーです。
モニタは1920×1200/60Hzまでの入力に対応し、解像度1366×768ドットにスケーリングして表示出力されます。
スライドレール構造により未使用時はサーバーラックの1Uサイズにすっきり収納することができます。
サーバー管理に必要なモニタ、キーボード、マウスのコンソール類を省スペースに設置・収納できるため作業効率が格段にアップします。
ロングレール対応でサンワサプライ製パソコン自動切替器（SW-KVM8UP）との組み合わせが可能。複数台のサーバーを切り替えて効率的に操作することが可能です。
フロントパネルにはセカンドマウス用のUSBポートを搭載しており、リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびVGAモニタ）ポートとスピーカー用の3.5mmステレオミニジャックが備えられています。

対応情報

対応機種

Windows搭載（DOS/V）パソコン、Apple Macシリーズ
※USB Aコネクタメス、ミニD-sub（HD）15pinディスプレイコネクタを持つ機種
サンワサプライ製パソコン自動切替器（SW-KVM8UP）

対応OS

Windows 11・10・8.1・8
Windows Server 2022・2019・2016・2012 R2・2012・2008 R2・2008・2003 R2・2003
macOS（Sonoma）14、macOS（Ventura）13、macOS（Monterey）12、macOS（BigSur）11、macOS 10.12～10.15
Linux CentOS・Ubuntu・openSUSE
