産業用LANケーブル（特注）

こんな場合におすすめ

データセンターなどの基幹ネットワークで10ギガビットイーサネット（10GBASE-T）を構築する場合。
カテゴリ6の2.4倍の伝送帯域である600MHzを実現し、1000BASE-T及び1000BASE-TXの通信に最適。
より線タイプの採用で単線と比べて柔軟性がありケーブルが密集した場所（データセンターなど）での使用に最適。

伝送帯域が600MHzと広帯域で、次世代10GBASE高速伝送が可能。ノイズに強い高品質なCAT7 LANケーブル。

カテゴリ7 より線ケーブルは、カテゴリ6の2.4倍の伝送帯域である600MHzを実現し、1000BASE-T及び1000BASE-TXに対応しています。

より線仕様の為、エイリアンクロストーク（ANEXT）への対応は30m以下となります。

ScTP

CAT 7

より線

1000BASE-T

1000BASE-TX

特注可能

導体	より線　27AWG
芯数	4対（8芯）
ケーブル外径	約5.7mm
ケーブル色	ネイビーブルー、ホワイト、ワインレッド
配線タイプ	TIA/EIA-568B 準拠

特注依頼の際は、下記項目をご確認ください

ケーブル長
ケーブル色
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数

こんな場合におすすめ

データセンターなどの基幹ネットワークで10ギガビットイーサネット（10GBASE-T）を構築する場合。
長距離伝送に最適の単線ケーブル仕様、柔軟性に優れたより線ケーブル仕様から選択可能。

10ギガビットイーサネット構築に最適のカテゴリ6A UTPケーブル。

カテゴリ6Aはカテゴリ5eの5.0倍、カテゴリ6の2.0倍の伝送帯域500MHzを実現しています。
パウンドウィットAXテープを使用することにより、エイリアンクロストーク対策に優れています。

UTP

CAT 7

より線

1000BASE-T

1000BASE-TX

特注可能

	単線仕様	より線仕様
導体	単線 23AWG	より線 24AWG
芯数	4対（8芯）
ケーブル外径	7.7mm	7.0mm
ケーブル色	PE十字介在 PANDUIT社製AXテープ
配線タイプ	TIA/EIA-568B 準拠
コネクタ	PANDUIT社製 SP6X88P
ケーブル色	ブルー・ライトブルー・ホワイト・ブラック・レッド・イエロー・グリーン・オレンジ
備考	ケーブル長10m 以上の特注対応	ケーブル長20m までの特注対応

■ケーブル断面図

カテゴリー6A UTPケーブル

特注依頼の際は、下記項目をご確認ください

ケーブル長
ケーブル仕様
ケーブル色
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数
ラベル、タグ（不要・必要、両端・片端）
ビニールカバー、シール、タイラップ、角型タグ、丸型タグ、表示プレート

こんな場合におすすめ

データセンターなどの基幹ネットワークで10ギガビットイーサネット（10GBASE-T）を構築する場合。
より線タイプの採用で単線と比べて柔軟性がありケーブルが密集した場所（データセンターなど）での使用に最適。
LSZH（Low Smoke Zero Halogen）対応による低発煙性で万一の火災時の安全性を考慮しています。

EMI対策・ノイズ対策に適した、10GBASE-T対応のCAT6A適合STPケーブル。

カテゴリ6A STPケーブルの最大伝送距離は100mで、カテゴリ6の55mmに対して約2倍も長く、10GBASE-Tの性能を十分に発揮するケーブルです。シールド付きケーブルを使用しエイリアンクロストークの影響を受けにくくなっています。

STP

CAT6A

より線

10G BASE-T

特注可能

導体	より線　26AWG
芯数	4対（8芯）
シールド構造	STP
ケーブル外被	LSZH
ケーブル外径	直径6.1mm
特記事項	難燃：CM UL/NEC：(IEC 60332-1)
配線タイプ	TIA/EIA-568B 準拠
コネクタ	PANDUIT社製 SPS688

特注依頼の際は、下記項目をご確認ください

ケーブル長（最大40m）
ケーブル色（青、赤、緑、橙、黒、紫）
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

データセンターなどの基幹ネットワークで10ギガビットイーサネット（10GBASE-T）を構築する場合。
単線タイプの採用でより線と比べて長距離伝送に最適。

EMI対策・ノイズ対策に適した、10GBASE-T対応のCAT6A適合STPケーブル。

カテゴリ6A STPケーブルの最大伝送距離は100mで、カテゴリ6の55mmに対して約2倍も長く、10GBASE-Tの性能を十分に発揮するケーブルです。シールド付きケーブルを使用しエイリアンクロストークの影響を受けにくくなっています。

STP

CAT6A

単線

10G BASE-T

特注可能

導体	単線 24AWG
芯数	4対（8芯）
シールド構造	STP
ケーブル外被	非鉛PVC
ケーブル外径	7.2mm
配線タイプ	TIA/EIA-568B 準拠
コネクタ	テレガードナー社製 J00026A2001

特注依頼の際は、下記項目をご確認ください

ケーブル長（最大100m）
ケーブル色（ライトブルー）
配線
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

工場などの電源付近の電磁波の影響を受けやすい場所にケーブルを敷設する場合
病院などの医療現場で測定器がノイズの影響を受けやすい場所にケーブルを敷設する場合
1000BASE-TX対応の機器に接続する場合（カテゴリ5eSTPケーブルは1000BASE-TX非対応）

EMI対策・ノイズ対策に適した、1000BASE-TX対応のCAT6適合STPケーブル。

カテゴリ6 STPケーブルは、一括シールド（アルミ箔）によりEMI対策用として適しています。ケーブル内のドレイン線をコネクタのフレームに導通することでノイズ対策に有効です。また、カテゴリ5eSTPケーブルでは非対応の1000BASE-TXに対応しております。

ライトブルー黒色

STP

CAT6

単線

1000BASE-T-TX

特注可能

導体	単線 24AWG
芯数	4対（8芯）
シールド構造	STP
ケーブル外被	PVC
ケーブル外径	7.0mm
ケーブル色	ライトブルーもしくは黒色
配線タイプ	TIA/EIA-568B 準拠
コネクタ	NSP624-S

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

物流センターなどの倉庫周辺に防犯カメラを設置する場合
コインパーキングなどの出入口に監視カメラを設置する場合
野外の定点観測用など屋外にカメラを設置する場合
工場間など建物の間を敷設する場合

耐候性を高めた屋外用のCAT6LANケーブル。

カテゴリ6 屋外用ケーブルは、ケーブルの内部外被（PVC：ポリ塩化ビニル）のさらに外側にラミネートテープ、PE（ポリエチレン）が施されたケーブルです。ケーブル部分の耐候性を高めており屋外用のLANケーブルに適しています。

CAT6

単線

1000BASE-T-TX

特注可能

導体	単線 23AWG
芯数	4対（8芯）
シールド構造	無し
ケーブル外被	PVC（内部）/PE（外部）
ケーブル外径	6.5mm（内部）/9.0mm（外部）
ケーブル色	黒色
特記事項	LAPシース(外部) 難燃：JIS C 3005 60度傾斜燃焼試験
配線タイプ	TIA/EIA-568B 準拠
コネクタ	PANDUIT社製 SP688

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

ドレイン線を外部に出さない場合は、別途ご指定ください。

こんな場合におすすめ

物流センターなどの倉庫周辺に防犯カメラを設置する場合
コインパーキングなどの出入口に監視カメラを設置する場合
野外の定点観測用など屋外にカメラを設置する場合
工場間など建物の間を敷設する場合
電磁波の影響を軽減させたい場合

ノイズ対策を施し、ケーブル部分の耐候性を高めた屋外用のLANケーブル。

カテゴリ6 STP 屋外用ケーブルは、ケーブルの内部外被（PVC：ポリ塩化ビニル）のさらに外側にラミネートテープ、PE（ポリエチレン）が施されたケーブルです。ケーブル部分の耐候性を高めており屋外用のLANケーブルに適しています。また、ケーブル内部被覆のシールドやRJ-45コネクタもシールド付きを採用し、ノイズ対策を施しております。

STP

CAT6

単線

1000BASE-T-TX

特注可能

導体	単線　24AWG
芯数	4対（8芯）
シールド構造	STP
シールド外被	PVC（内部）、PE（外部）
ケーブル外径	7.0mm（内部）、10.5mm（外部）
ケーブル色	黒色（外部）
特記事項	LAPシース（外部）
配線タイプ	TIA/EIA-568B 準拠
コネクタ	NSP624-S

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

ドレイン線を外部に出さない場合は、別途ご指定ください。

こんな場合におすすめ

データセンターなどの基幹ネットワークで10ギガビットイーサネット（10GBASE-T）を構築する場合。
LANケーブル1本で機器への通信と電力供給ができるので、省スペース配線に最適。

LANケーブル1本で機器への通信と電力供給が可能なPoE完全対応CAT6 LANケーブル。

LANケーブル1本でLAN機器への信号通信と電力供給が可能なPoE完全対応のカテゴリ6LANケーブルです。

ケーブルの線材が太く、コネクタ補強のため、コネクタにSTPコネクタを使用していますが、ケーブルはUTPケーブル仕様です。

UTP

CAT 6

より線

1000BASE-T

1000BASE-TX

特注可能

導体	より線　22AWG
芯数	4対（8芯）
ケーブル外径	7.4mm
配線タイプ	TIA/EIA-568B 準拠
ケーブル色	ライトグレー

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数

CAT6 CMPケーブル

こんな場合におすすめ

米国では天井裏や床下等のプレナム空間（空調により常に空気が流れる空間）への直接敷設には必須の規定
国内でも外資系企業のビルや建屋などのLAN工事において米国の難燃グレードを要求されている場合に
ホテルや病院、その他公共施設等の人の集まる場所での火災発生時のケーブルによる延焼防止目的に
カテゴリ5eの2.5倍の伝送帯域250MHzを実現し、1000BASE-T及び1000BASE-TXの通信に最適

NEC難燃規格の最高難燃グレードであるCMPを取得したケーブル。

カテゴリ6 CMPケーブルは、絶縁体にFEP（フッ素樹脂）を使用して、NEC規格で規定された米国で要求される最高難燃グレードである難燃Type CMPを取得したケーブルです。非常に高いレベルの難燃試験であるスタイナートンネル燃焼試験を行いNFPA262規格の厳しい基準に合格した高自己消火性と低発煙性を有するケーブルです。

CAT6

単線

1000BASE-T-TX

特注可能

導体	単線 23AWG
芯数	4対（8芯）
ケーブル外径	5.7mm
ケーブル外被	難燃PVC
ケーブル色	青
配線タイプ	TIA/EIA-568B 準拠
コネクタ	PANDUIT SP688
UL/NEC等級	UL444、CMP
難燃試験規格	UL:NFPA262

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート／1000BASE-TXクロス：1000BASE-Tクロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

CAT5e STP CMPケーブル

こんな場合におすすめ

米国では天井裏や床下等のプレナム空間（空調により常に空気が流れる空間）への直接敷設には必須の規定
国内でも外資系企業のビルや建屋などのLAN工事において米国の難燃グレードを要求されている場合に
ホテルや病院、その他公共施設等の人の集まる場所での火災発生時のケーブルによる延焼防止目的に
工場など電磁波の影響を受けやすいエリアでのノイズ対策に最適
カテゴリ5ケーブルより信号減衰量が小さく、1000BASE-Tの通信に最適

NEC難燃規格の最高難燃グレードであるCMPを取得したケーブル。

カテゴリ5e STP CMPケーブルは、絶縁体にFEP（フッ素樹脂）を使用して、NEC規格で規定された米国で要求される最高難燃グレードである難燃Type CMPを取得したケーブルです。非常に高いレベルの難燃試験であるスタイナートンネル燃焼試験を行いNFPA262規格の厳しい基準に合格した高自己消火性と低発煙性を有するケーブルです。

STP

CAT5e

単線

1000BASE-T

特注可能

導体	単線 24AWG
芯数	4対（8芯）
ケーブル外径	6.0mm
ケーブル外被	低発煙性PVC
ケーブル色	青
配線タイプ	TIA/EIA-568B 準拠
コネクタ	PANDUIT MPS588
UL/NEC等級	UL444、CMP
難燃試験規格	UL:NFPA262、CSA:FT6

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート／クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

CAT5e CMPケーブル

こんな場合におすすめ

米国では天井裏や床下等のプレナム空間（空調により常に空気が流れる空間）への直接敷設には必須の規定
国内でも外資系企業のビルや建屋などのLAN工事において米国の難燃グレードを要求されている場合に
ホテルや病院、その他公共施設等の人の集まる場所での火災発生時のケーブルによる延焼防止目的に
カテゴリ5ケーブルより信号減衰量が小さく、1000BASE-Tの通信に最適
Bonded-Pairを採用し安定かつ優れた伝送特性を有しているので、KVMなどの各種延長装置への使用に

NEC難燃規格の最高難燃グレードであるCMPを取得したケーブル。

カテゴリ5e CMPケーブルは、絶縁体にFEP（フッ素樹脂）を使用して、NEC規格で規定された米国で要求される最高難燃グレードである難燃Type CMPを取得したケーブルです。非常に高いレベルの難燃試験であるスタイナートンネル燃焼試験を行いNFPA262規格の厳しい基準に合格した高自己消火性と低発煙性を有するケーブルです。

CAT5e

単線

1000BASE-T

特注可能

導体	単線 24AWG
芯数	4対（8芯）
ケーブル外径	5.0mm
ケーブル外被	低発煙性PVC
ケーブル色	青、緑
配線タイプ	TIA/EIA-568B 準拠
コネクタ	PANDUIT MPS588
UL/NEC等級	UL444、CMP
難燃試験規格	UL:NFPA262、CSA:FT6

特注依頼の際は、下記項目をご確認ください

ケーブル長
ケーブル色（青、緑）
配線（ストレート／クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

工場などにおいてロボットのアームやケーブルベヤなどの稼動部への配線に最適
産業用の高速カメラと装置間に接続する画像伝送方式にも対応
耐油シースの採用により工場内でのケーブル敷設にも使用可能

特殊な絶縁体と網組シールドにより高屈曲を実現、屈曲性に必要なロボット・FA機器などに最適。

カテゴリ5eロボットケーブルは、伝送速度1Gbpsに対応した屈曲性に優れた特殊な絶縁体と特殊な編組シールドにより高屈曲を実現した稼動部用のケーブルで、ロボットやFA機器などの屈曲性が要求される場合の用途に最適なケーブルです。

STP

CAT5e

より線

1000BASE-T

特注可能

導体	より線 26AWG
絶縁体	特殊ポリマー 0.94mm
芯数	4対（8芯）
シールド	特殊編組 5.5mm
ケーブル外被	耐油PVC 6.8mm
ケーブル色	黒
特性インピーダンス	100±15Ω
導体抵抗	14.9Ω/km 以下（20℃）
定格	30V 80℃ UL認定品
最大ケーブル長	40m
屈曲データ	30万回（R20）※1
配線タイプ	TIA/EIA-568B 準拠
コネクタ	スチュワート製シールド付RJ-45モジュラ

※1 Uベンド試験100万回仕様のロボットケーブルについては別タイプで対応可能です。

特注依頼の際は、下記項目をご確認ください

ケーブル長（最大40m）
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

ケーブル自身から出る電磁波が周囲の精密な電子機器の動作を乱すのを防ぎたい場合に最適
電子機器の近くに配線しなければならない等周囲からの電磁波の影響を軽減させたい場合に最適

産業機器などから発生されるノイズの影響を受けにくくしたケーブル。

カテゴリ5e 二重シールドケーブルは、アルミ箔シールド＋編組シールドの二重シールド構造にすることによって、産業機器などから発生されるノイズの影響を受けづらくしたケーブルです。

CAT5e

単線

1000BASE-T

特注可能

導体	単線　24AWG
芯数	4対（8芯）
シールド構造	二重シールド
ケーブル外被	PVC
ケーブル外径	6.5mm
ケーブル色	水色
配線タイプ	TIA/EIA-568B 準拠
コネクタ	NSP624-S

特注依頼の際は、下記項目をご確認ください

ケーブル長（最大40m）
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

ケーブル自身から出る電磁波が周囲の精密な電子機器の動作を乱すのを防ぎたい場合に最適
電子機器の近くに配線しなければならない等周囲からの電磁波の影響を軽減させたい場合に最適
ノイズビートテープの採用により数MHz～1GHzの広帯域にわたって優れた電磁波吸収特性を発揮（※）

電磁波の周波数により効果が異なります。効果を保証するものではありません。

シールド材にNoiseBEAT（ノイズビート）テープを採用。電磁波障害（EMI）対策万全なLANケーブル

カテゴリ5e ノイズビートケーブルは、シールド材にノイズビートテープ（NoiseBEAT:磁性箔付アルミフォイルテープ）を採用した電磁波障害（EMI）対策万全なLANケーブルです。

NoiseBEATはNTT-AT社殿の登録商標です。

STP

CAT5e

単線

1000BASE-T

特注可能

導体	単線　24AWG
芯数	4対（8芯）
シールド構造	ノイズビートテープ
ケーブル外被	鉛フリーPVC
ケーブル外径	7.0mm
ケーブル色	青色
配線タイプ	TIA/EIA-568B 準拠
コネクタ	MPS588

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

工場や作業場、加工場など機械油の多い場所や採光等で日光の当たる場所にも敷設可能
KVMスイッチやエクステンダー（延長器）など機器間の長距離接続用に100m以上の長さをラインナップ
お客様のご利用環境に合わせて特注長でのケーブル製作が可能

BELDEN社製の11700A Bonded-Pairケーブルを採用した、耐候性／耐油性に優れたケーブル

カテゴリ5e BELDEN Bonded-Pair 産業用LANケーブルは、BELDEN社製の11700A Bonded-Pairケーブルを採用した、耐候性/耐油性に優れたケーブルです。Bonded-Pairケーブルはペア線が融着加工されている為、撚りが戻りにくく常に安定した電気信号を送信します。

UTP

CAT5e

単線

1000BASE-T

特注可能

導体	単線 24AWG
芯数	4対（8芯）
シールド構造	無し
ケーブル外被	産業用PVC
ケーブル外径	7.24mm
ケーブル色	黒色
特記事項	Bonded-Pair 難燃　CMR UL/NEC：UL1666
配線タイプ	TIA/EIA-568B 準拠
コネクタ	PANDUIT社製 SP688
動作温度範囲	-10℃～60℃

スチュワート社製コネクタに変更することで製品の動作温度範囲を-40℃～75℃に拡張可能

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

物流センターなどの倉庫周辺に防犯カメラを設置する場合
コインパーキングなどの出入口に監視カメラを設置する場合
野外の定点観測用など屋外にカメラを設置する場合
工場間など建物の間を敷設する場合
電磁波の影響を軽減させたい場合

簡易タイプの屋外用LANケーブル。

ラミネートポリエチレンシースを施し、耐水・耐光性に優れた屋外用LANケーブル。2重シース構造で、外部シースを剥き出すことでRJ-45プラグの取り付けが可能です。接地線（ドレイン線）を機器以外に接地することで雷害保護の助けとなります。
TIA/EIA-568B、JIS X 5150に準拠しています。

STP

CAT5e

単線

特注可能

導体	単線 24AWG
芯数	4対（8芯）
シールド構造	STP
ケーブル外被	PVC（内部）/PE（外部）
ケーブル外径	6.5mm（内部）/9.0mm（外部）
ケーブル色	黒色（外部）
特記事項	LAPシース（外部）難燃：JIS C 3005 60度傾斜燃焼試験
配線タイプ	TIA/EIA-568B 準拠
コネクタ	SPS588

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

ドレイン線を外部に出さない場合は、別途ご指定ください。

こんな場合におすすめ

物流センターなどの倉庫周辺に防犯カメラを設置する場合
コインパーキングなどの出入口に監視カメラを設置する場合
野外の定点観測用など屋外にカメラを設置する場合
工場間など建物の間を敷設する場合

普及タイプの屋外用LANケーブル。

ラミネートポリエチレンシースを施し、耐水・耐光性に優れた屋外用LANケーブル。2重シース構造で、外部シースを剥き出すことでRJ-45プラグの取り付けが可能です。接地線（ドレイン線）を機器以外に接地することで雷害保護の助けとなります。
TIA/EIA-568B、JIS X 5150に準拠しています。

CAT5e

単線

特注可能

導体	単線 24AWG
芯数	4対（8芯）
シールド構造	なし
ケーブル外被	PVC（内部）/PE（外部）
ケーブル外径	5.5mm（内部）/7.8mm（外部）
ケーブル色	黒色（外部）
特記事項	LAPシース（外部）難燃：JIS C 3005 60度傾斜燃焼試験
配線タイプ	TIA/EIA-568B 準拠
コネクタ	MPS588

コネクタをSTPタイプにご希望の際は、別途ご指定ください。その際は、ドレイン線を外部に出すことはできません。

特注依頼の際は、下記項目をご確認ください

ケーブル長
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

ドレイン線を外部に出さない場合は、別途ご指定ください。

CC-Link IE Field用イーサネットケーブル（単線・固定用）

こんな場合におすすめ

耐油・耐熱（80℃）LANケーブルなので、工場などに最適

24AWG導体（単線）・固定用の標準ケーブル

２重シールド（アルミテープ＋編組）により高耐ノイズ性を有します。産業用LANケーブルとLANケーブルの技術を融合したLANケーブルです。ケーブル被覆に、耐油性、耐熱性、難燃性、柔軟性を高めた非鉛耐熱PVCを使用。

ScTP

CAT5e

単線

1000BASE-TX

特注可能

型番	OKTP-E5-AWG24X4P-SASB
ケーブル色	黄緑
耐ノイズ性	２重シールド（アルミテープ＋編組）により高耐ノイズ性を有します
外径	6.6mm
対応規格	ANSI/TIA-568-C.2 Enhanced Category5（準拠）、 UL（AWM20276）
耐環境性	耐油・耐熱（80℃）
最大使用可能長	100m
販売形態	1本～指定長対応、両端RJ-45プラグ付

岡野電線株式会社のケーブルを使用しています。

特注依頼の際は、下記項目をご確認ください

ケーブル長
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

CC-Link IE Field用イーサネットケーブル（より線・可動用・極細径）

こんな場合におすすめ

ロボットや工作機械など繰り返し可動する部分に最適

30AWGより線導体のCAT5e極細径の高耐屈曲ケーブル（ロボットケーブルタイプ）

30AWG極細径より線導体・高耐屈曲ケーブル（ロボットケーブルタイプ）。とても細く柔軟なため、小さく曲げることができ、狭い場所や機器内への配線が容易です。

CC-Link IE Field用イーサネットケーブル（より線・可動用・極細径）

ScTP

CAT5e

より線

1000BASE-TX

特注可能

型番	SS-SR-OKTP-E5-P-AWG30X4P-SASB
ケーブル色	灰
耐ノイズ性	2重シールド（アルミテープ＋横巻きシールド）により高耐ノイズ性を有します
外径	4.0mm
対応規格	CC-Link IE フィールドネットワーク
耐環境性	耐油・耐熱
耐屈曲性	左右屈曲試験1000万回以上、U字試験4000万回以上、捻回試験1000万回以上の高耐屈曲性
最大使用可能長	20m
販売形態	1本～指定長対応、両端RJ-45プラグ付

岡野電線株式会社のケーブルを使用しています。

特注依頼の際は、下記項目をご確認ください

ケーブル長
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

こんな場合におすすめ

データセンターのパッチパネルやスイッチ周りなど高密度な配線が要求される場合に最適。
高密度な配線を行う場合には、お客様のご要望により事前にラベルを貼付して納品することも可能（詳しくはお問い合わせください）

極細（外径3.2mm）で取り回しの良いCAT5e適合ケーブル。

カテゴリ5e 細径ケーブルは、導体にAWG30（外径:3.2mm）撚り線を使用したパッチコードです。細くて柔らかいパッチコードなので高密度実装タイプのパッチパネル、スイッチへの配線（ケーブル長は5m以下）にご利用いただけます。

CAT5e

より線

1000BASE-T

特注可能

導体	より線
芯数	4対（8芯）
ケーブル外被	脱鉛PVC（脱鉛ポリ塩化ビニル）
ケーブル色	青、赤、緑、黄、水色、橙、灰、桃、白、黒

導体はAWG30撚り線であるためPoE（パワーオーバーイーサネット）への使用はできません。誤ってPoE（電力供給型IP電話・カメラ）等、過度な電流が流れる機器へ使用しますと発熱の危険があります。

特注依頼の際は、下記項目をご確認ください

ケーブル長　※最大5m
ケーブル色（青、赤、緑、黄、水色、橙、灰、桃、白、黒）
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ラベル、タイラップ、角型タグ、丸型タグ

CAT6 抜け止めLANケーブル

こんな場合におすすめ

接触などによりLANケーブルが抜けてしまうことを防止する場合。
無断で抜き挿しがされにくい有線LAN環境を構築する場合。
カテゴリ5eの2.5倍の伝送帯域250MHzを実現し、1000BASE-T及び1000BASE-TXの通信に最適。

ケーブル抜けを防止し、第三者による抜き挿しも予防できる。

接触などによりLANケーブルが抜けてしまうことを防止するLANケーブルです。

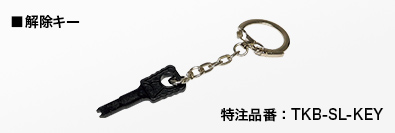

押すだけで簡単にロックでき、「専用キー」を引くだけで解除できるので、無断で抜き挿しがされにくい有線LAN構築が可能です。

UTP

CAT 6

単線

1000BASE-T

1000BASE-TX

特注可能

導体	単線 24AWG
芯数	4対（8芯）
ケーブル外径	6.0mm
配線タイプ	TIA/EIA-568B 準拠
コネクタ	RJ-45 ロック部（黒）
ケーブル色	青・赤・緑・黄・灰・黒・桃・白・橙・若草・水色

カテゴリー6A UTPケーブル

特注依頼の際は、下記項目をご確認ください

ケーブル長
ケーブル色
配線（ストレート、クロス）
本数
ラベル、タグ（不要・必要、両端・片端）
種類：ビニールカバー、シール、タイラップ、角型タグ、丸型タグ、表示プレート

CAT5e 抜け止めLANケーブル

こんな場合におすすめ

接触などによりLANケーブルが抜けてしまうことを防止する場合。
無断で抜き挿しがされにくい有線LAN環境を構築する場合。
カテゴリ5ケーブルより信号減衰量が小さく、1000BASE-Tの通信に最適。

ケーブル抜けを防止し、第三者による抜き挿しも予防できる。

接触などによりLANケーブルが抜けてしまうことを防止するLANケーブルです。
押すだけで簡単にロックでき、「専用キー」を引くだけで解除できるので、無断で抜き挿しがされにくい有線LAN構築が可能です。

UTP

CAT 5e

単線

1000BASE-T

1000BASE-TX

特注可能

導体	単線 24AWG
芯数	4対（8芯）
ケーブル外径	5.0mm
配線タイプ	TIA/EIA-568B 準拠
コネクタ	RJ-45 ロック部（赤/青）
ケーブル色	青・赤・緑・黄・灰・黒・桃・白・橙・若草・水色
