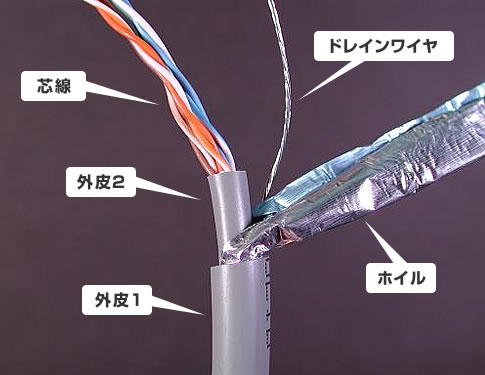

簡易屋外用ケーブルの加工方法

外皮むき工具で外皮1に切れ目を入れます。
※1回転以上させないでください。

外皮1を引っ張って取り除きます。

ホイル全体を矢印の方向に引っ張るなどをして、ホイルに傷がついていないかどうか確認します。
※ホイルに傷がついていたら、手順1からやり直してください。

定規を使い、外皮2を切る長さを測ります。
※長さの目安は外皮1の断面から10mm～15mmです。

外皮2を先程測った長さのところでストリッパーを使って取り除きます。
※この時芯線に傷がついていないかを確認します。

芯線のよりを戻して、配線に合わせて色を並び替えます。
※写真はT568A配線の順番です。

芯線を揃えたら、定規を使って外皮2の端から大体15mmぐらいではさみ等を使って切り落とします。
※最初は1mm～3mm長めに切り落として、コネクタを挿し込んで微調整するとうまく出来ます。

ケーブルの両端を加工し終わったら、テスターを使いケーブルの加工にミスが無いことを確認します。
※このケーブルはSTPケーブルなのでUTPケーブルとは違いGのランプが点灯する事を確認します。
