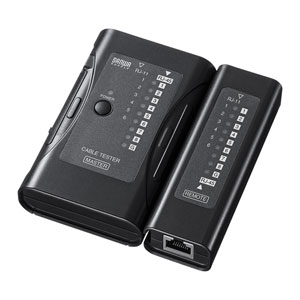

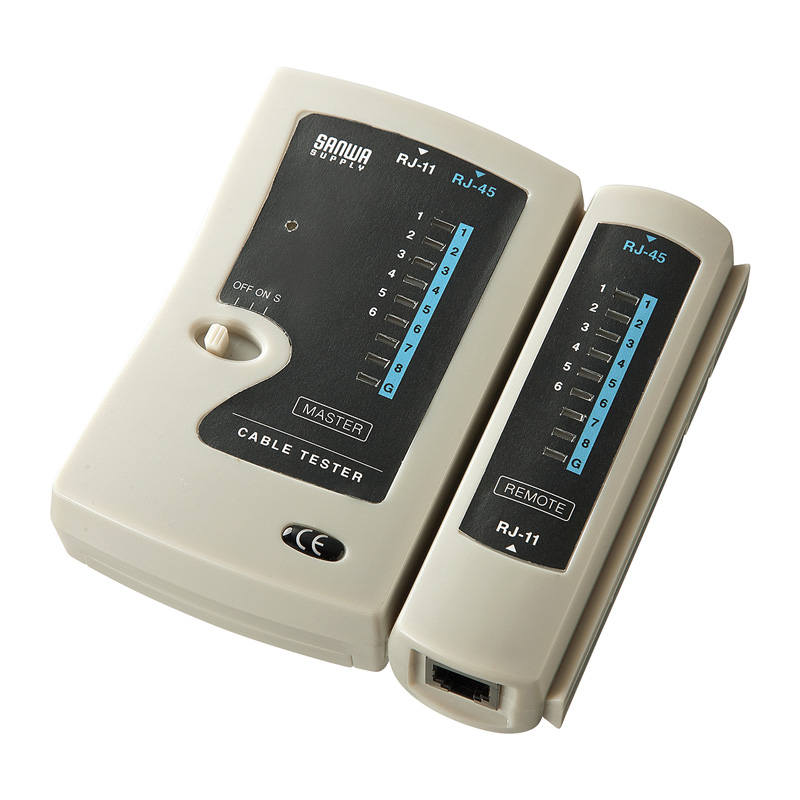

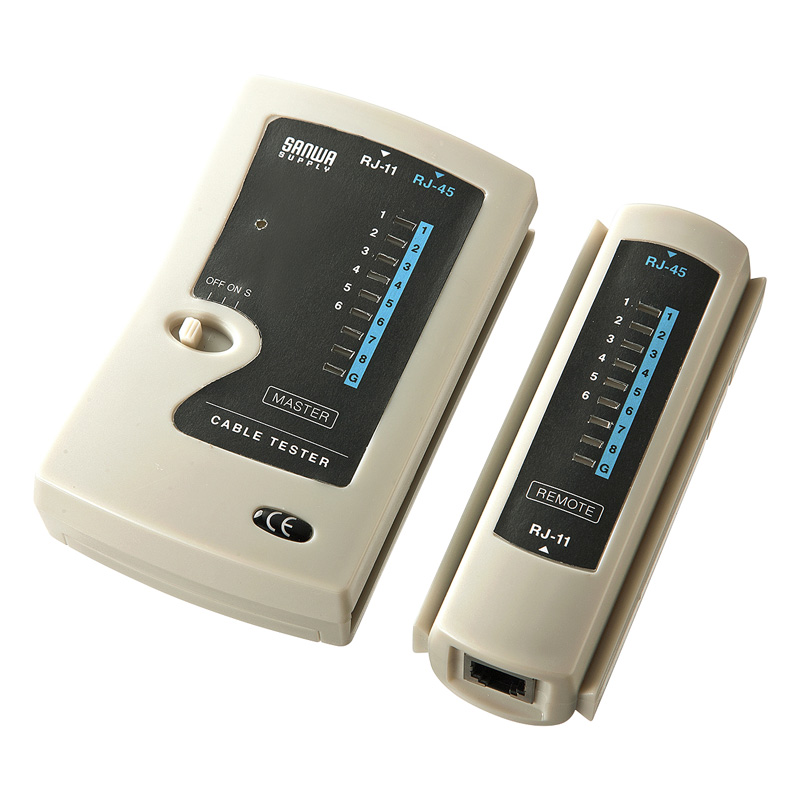

ケーブルの導通・断線が簡単にわかる、親機・子機分離タイプのLANケーブルテスター。
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
シリーズ関連製品シリーズ関連製品を比較する
写真 | 品番 | 特長 | 価格(税込) |
---|---|---|---|

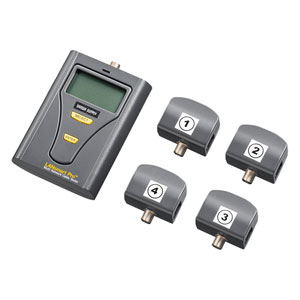

LAN-256003PRO | LANケーブルテスター | ¥75,680 | |

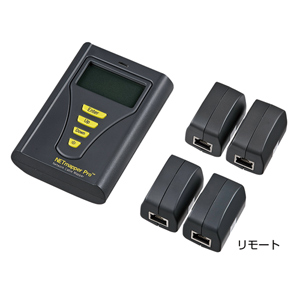

LAN-256850PRO | LANテスター | オープン価格 | |

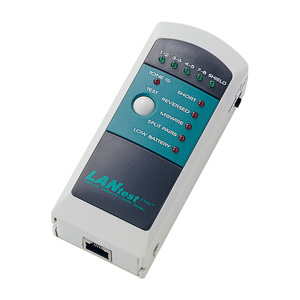

LAN-T256652N | LANケーブルテスター | ¥31,680 | |

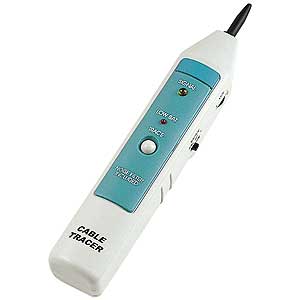

LAN-T256712 | プローブ | ¥22,000 |

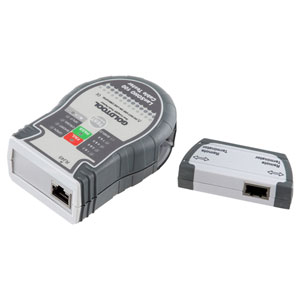

LAN-TCT100N | LANケーブルテスター | ¥17,380 | |

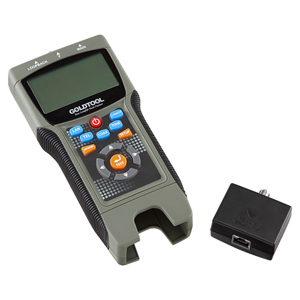

LAN-TCT2690PRO | LANケーブルテスター | ¥55,880 | |

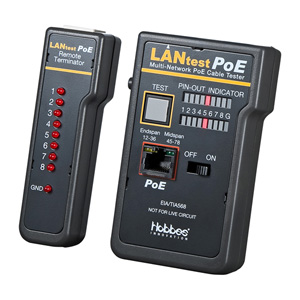

LAN-TST5 | PoE対応LANケーブルテスター | ¥31,460 | |
LAN-TST6 | LANケーブルテスター | ¥4,180 | |

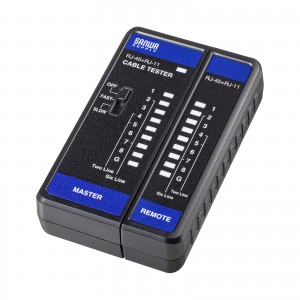

LAN-TST7 | LANケーブルテスター | ¥3,300 |
仕様
測定可能ケーブル | ツイストペアケーブル(UTP/STP)/〇 電話ケーブル/〇 10BASE2/× |
---|---|

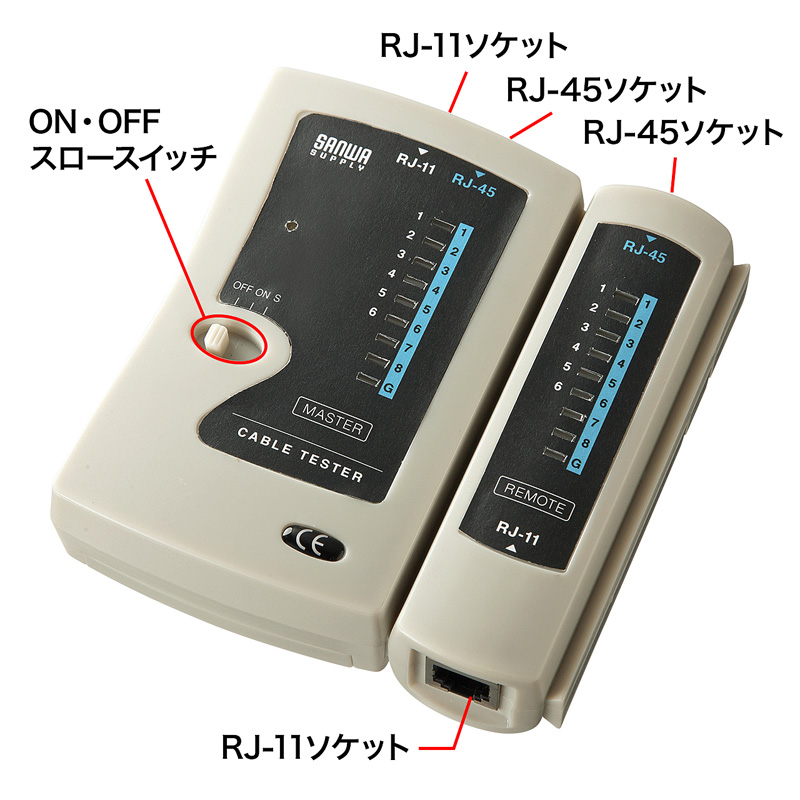

測定可能コネクタ | RJ-45(UTP/STP) RJ-11 |
結線 | ストレート/クロス判別/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。 詳細な結線/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。 配線ミス/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。 ペア割れ検出/× |
断線 | 有無/〇 断線している芯線の特定/〇 対応ケーブル長/300m |
PoE測定 | × |
ケーブル長測定・表示 | × |
トーンジェネレーター機能 | × ※トーンジェネレーターのトーンを検出するには別売りのプローブ(LAN-T256712)が必要となります。 |
その他の機能 | × |
リモートユニット | 〇 |
表示方法 | LED |
使用電池 | 9V乾電池×1 |
サイズ | マスターユニット/W66×D29.5×H105.5mm リモートユニット/W37×D28×H105.5mm |
重量 | マスターユニット/約70g(電池含まず) リモートユニット/約48g |
付属品 | 006P 9V乾電池×1個(テスト用)、収納ケース、取扱説明書 |
特長

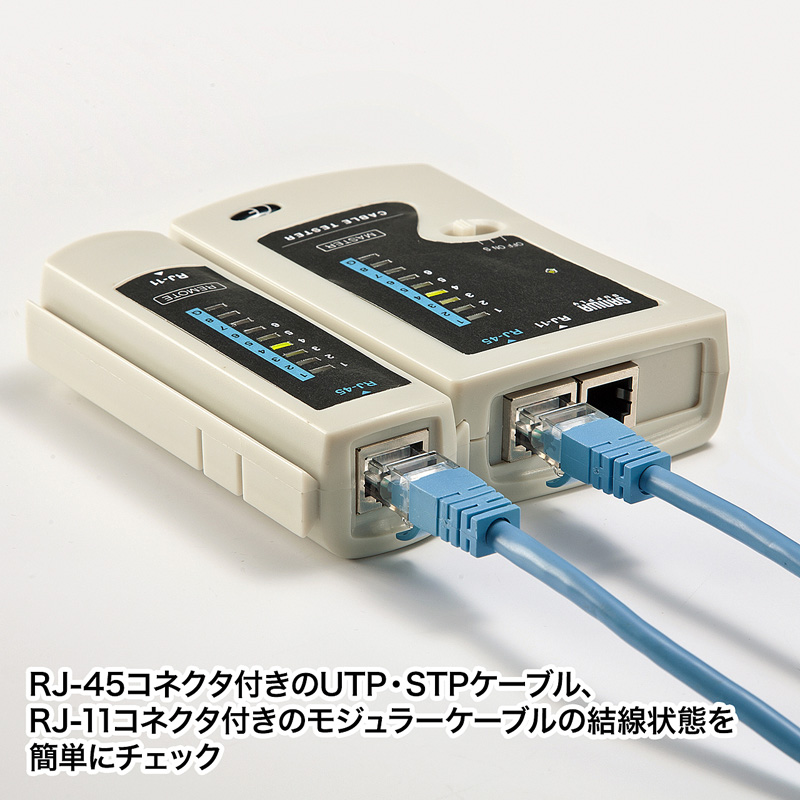

- RJ-45コネクタ付きのUTP・STPケーブル(EIA/TIA-568A/568B)、RJ-11コネクタ付きのモジュラーケーブルの結線状態を簡単に調べることができます。

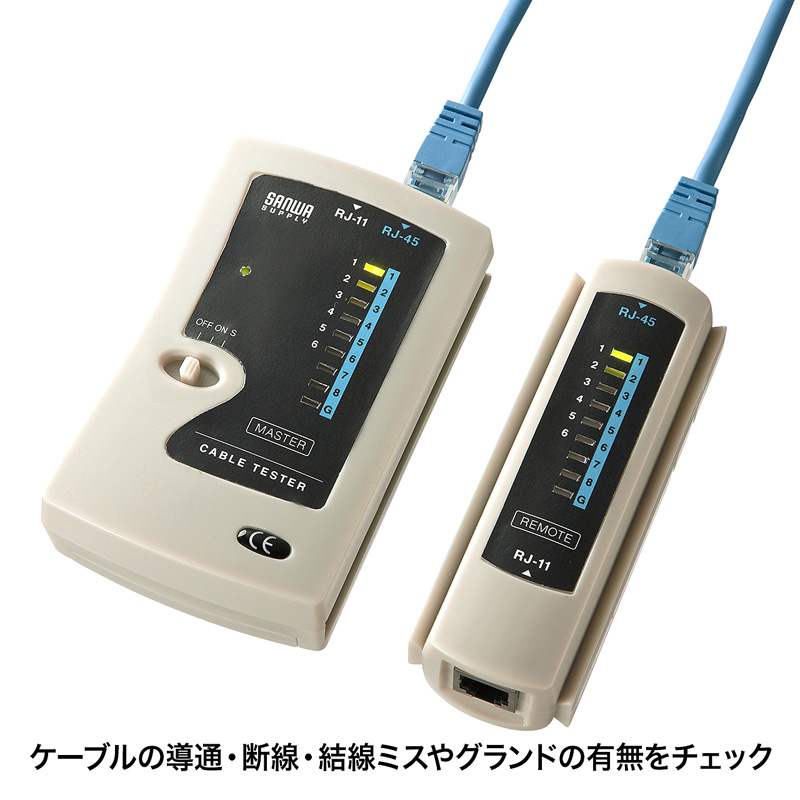

- ケーブルの導通・断線・結線ミスやグランドの有無を調べることができます。

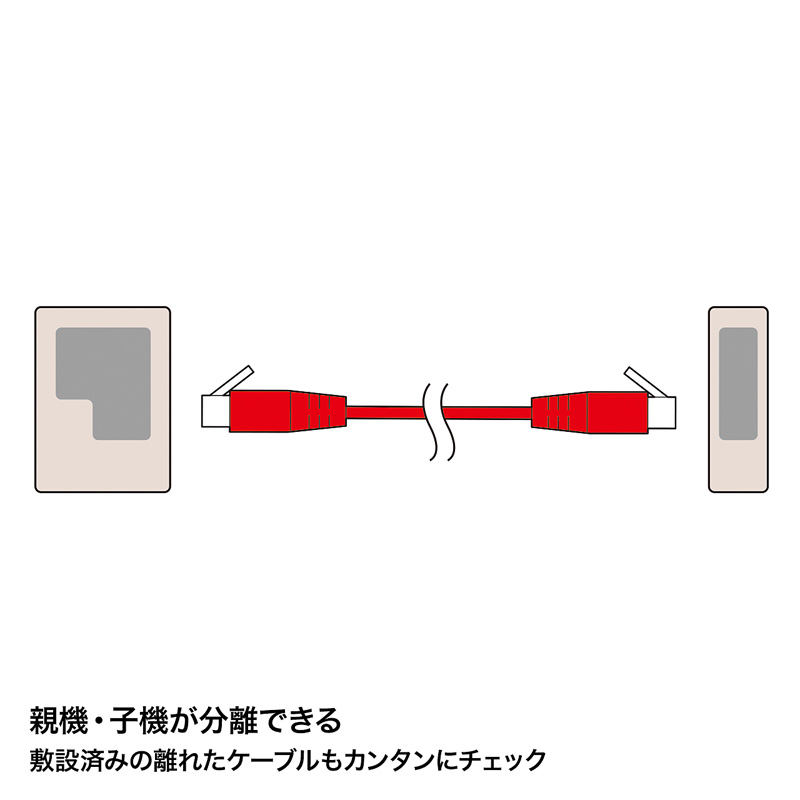

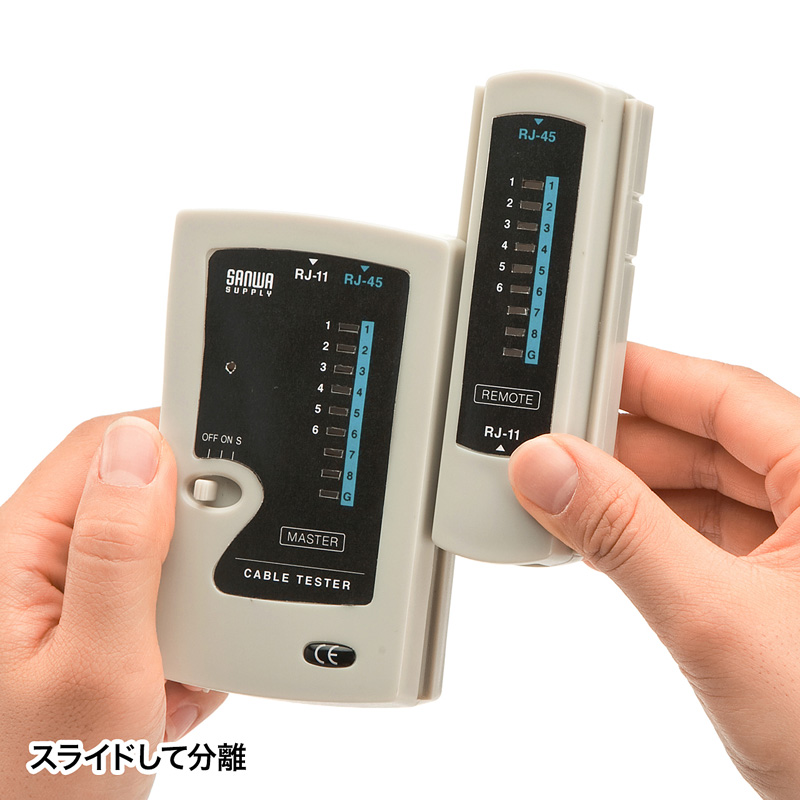

- 子機(リモートユニット)が取り外し可能で敷設済みのケーブルも簡単にチェックできます。

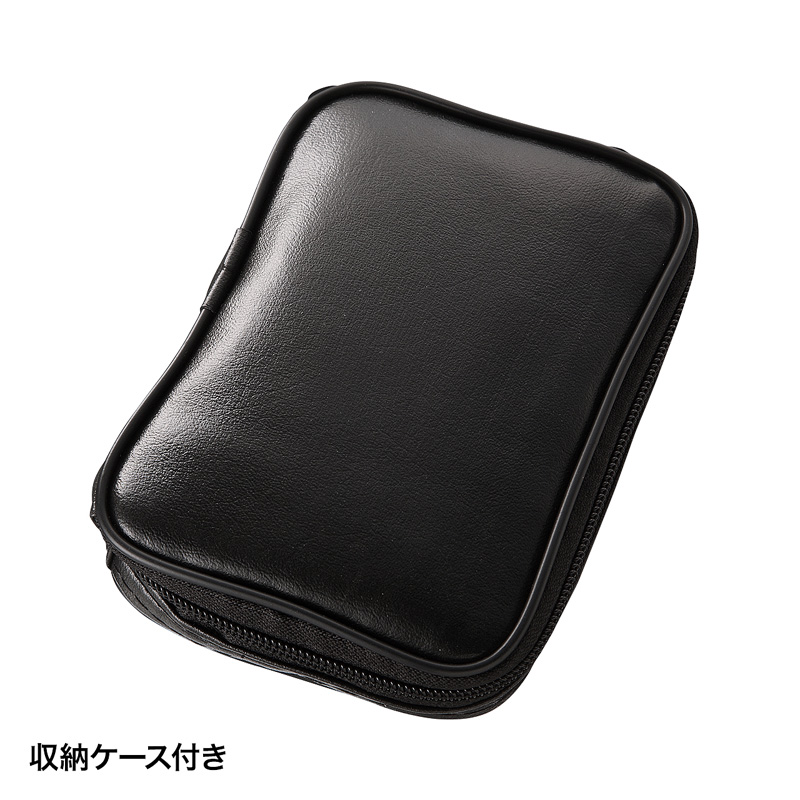

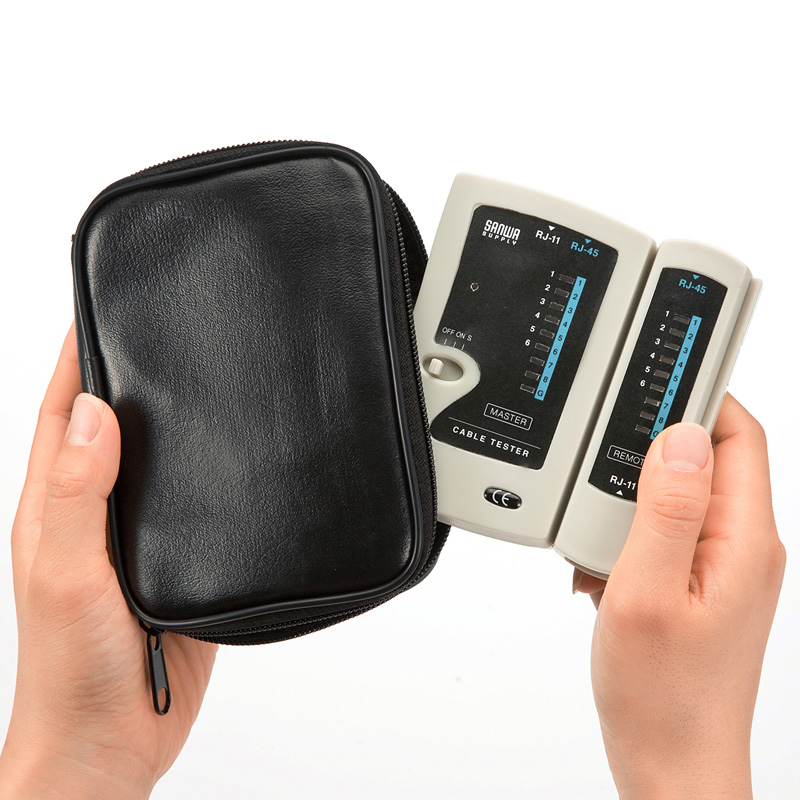

- 持ち運びに便利な収納ケース付きです。
対応情報
対応ケーブル | UTP・STPケーブル(RJ-45コネクタ)、電話ケーブル(RJ-11コネクタ) |
---|
