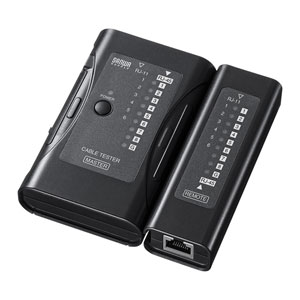

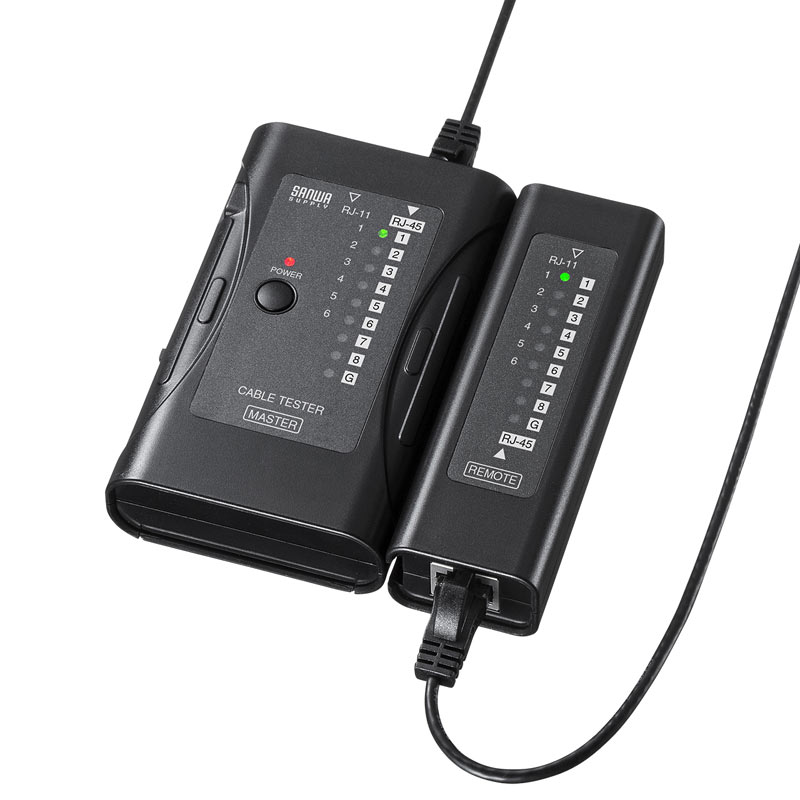

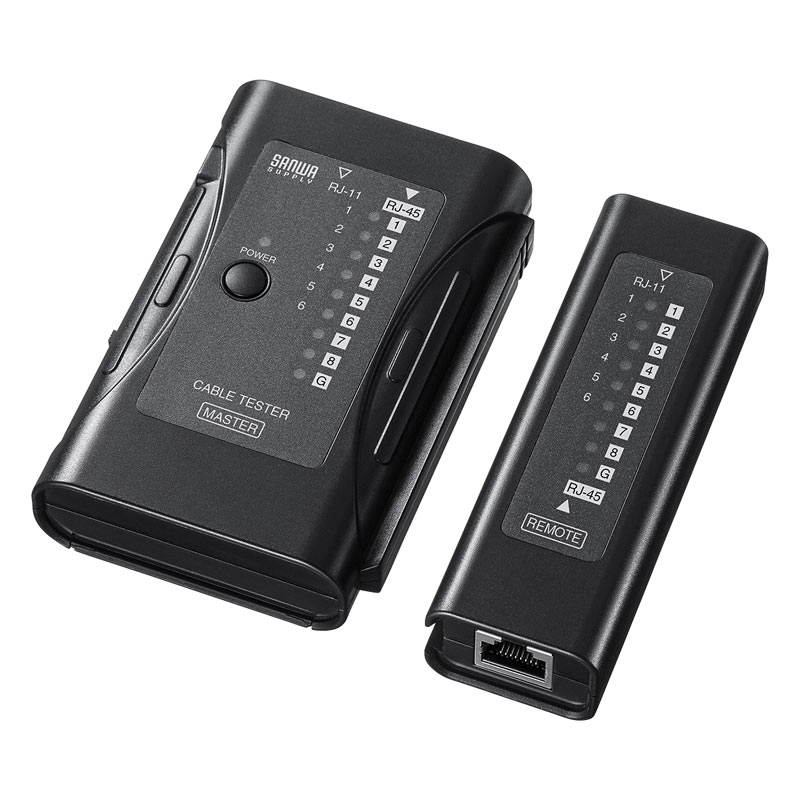

ケーブルの導通・断線・結線ミスをチェックできる親機・子機分離タイプのLANケーブルテスター。
シリーズ関連製品シリーズ関連製品を比較する
写真 | 品番 | 特長 | 価格(税込) |
---|---|---|---|

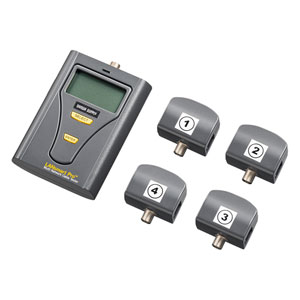

LAN-256003PRO | LANケーブルテスター | ¥69,080 | |

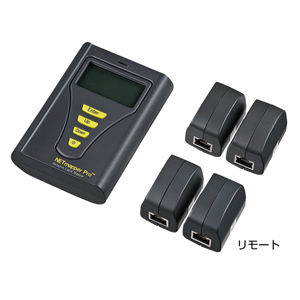

LAN-256850PRO | LANテスター | オープン価格 | |

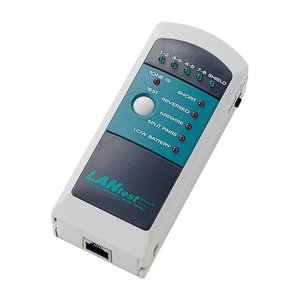

LAN-T256652N | LANケーブルテスター | ¥29,260 | |

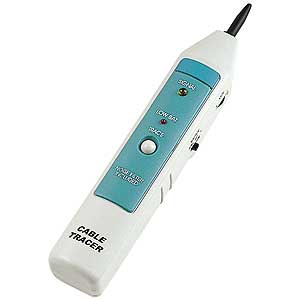

LAN-T256712 | プローブ | ¥20,350 |

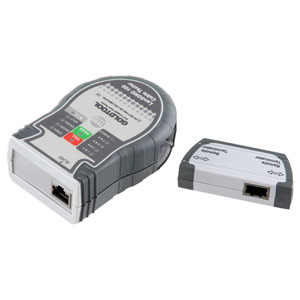

LAN-TCT100N | LANケーブルテスター | ¥15,950 | |

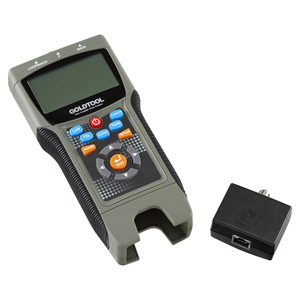

LAN-TCT2690PRO | LANケーブルテスター | ¥55,880 | |

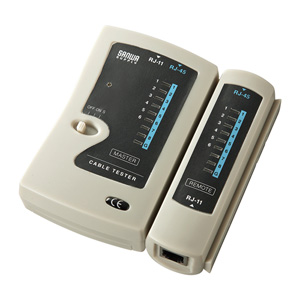

LAN-TST3Z | LANケーブルテスター | ¥4,950 | |

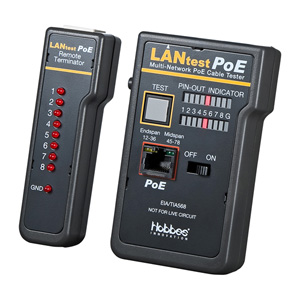

LAN-TST5 | PoE対応LANケーブルテスター | ¥29,150 | |

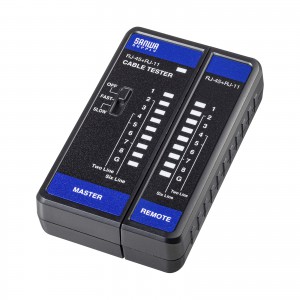

LAN-TST7 | LANケーブルテスター | ¥3,300 |
仕様
測定可能ケーブル | ツイストペアケーブル(UTP/STP)/〇 電話ケーブル/〇 10BASE2/× |
---|---|
測定可能コネクタ | RJ-45(UTP/STP) RJ-11 |
結線 | ストレート/クロス判別/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。 詳細な結線/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。 配線ミス/〇 ※結線状態を1~8のLEDの点灯状態を確認しながらの判別になります。 ペア割れ検出/× |
断線 | 有無/〇 断線している芯線の特定/〇 対応ケーブル長/305m |
PoE測定 | × |
ケーブル長測定・表示 | × |
トーンジェネレーター機能 | × ※トーンジェネレーターのトーンを検出するには別売りのプローブ(LAN-T256712)が必要となります。 |
その他の機能 | USBライト付き |
リモートユニット | 〇 |
表示方法 | LED |
使用電池 | 9V乾電池×1 |
サイズ | マスターユニット/W70×D26×H104mm リモートユニット/W35×D26×H104mm |
重量 | マスターユニット/約68g(電池含まず) リモートユニット/約42g |
付属品 | 006P 9V乾電池×1個(テスト用)、取扱説明書 |
特長
- RJ-45コネクタ付きのUTP・STPケーブル(EIA/TIA-568A/568B)、RJ-11コネクタ付きのモジュラーケーブルの結線状態を簡単に調べることができます。
- ケーブルの導通・断線・結線ミスやグランドの有無を調べることができます。
- 導通検査の表示速度を3段階に切替えられ、導通確認がしやすくなります。

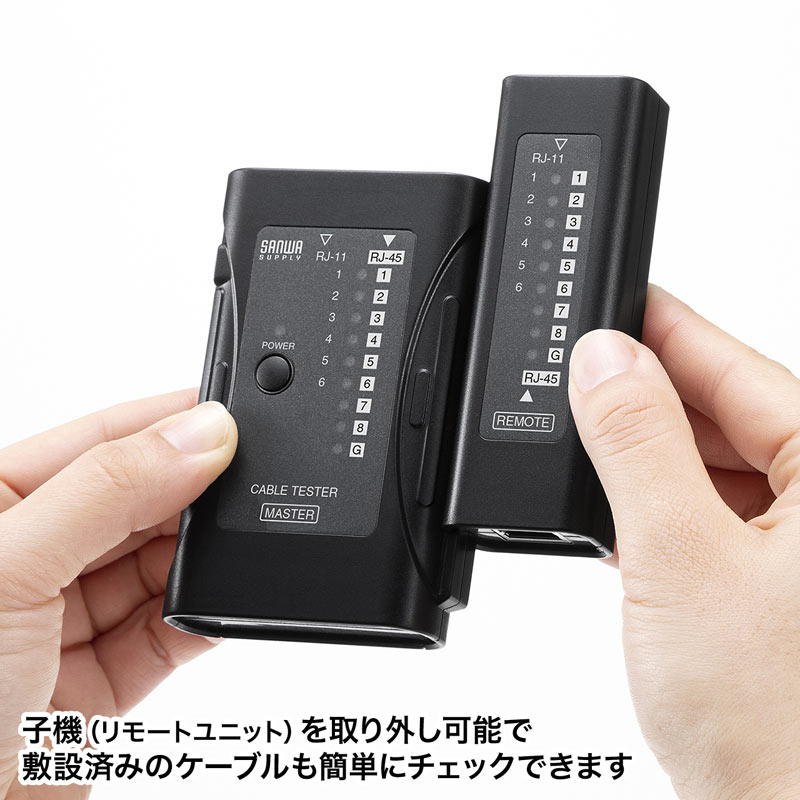

- 子機(リモートユニット)が取り外し可能で敷設済みのケーブルも簡単にチェックできます。

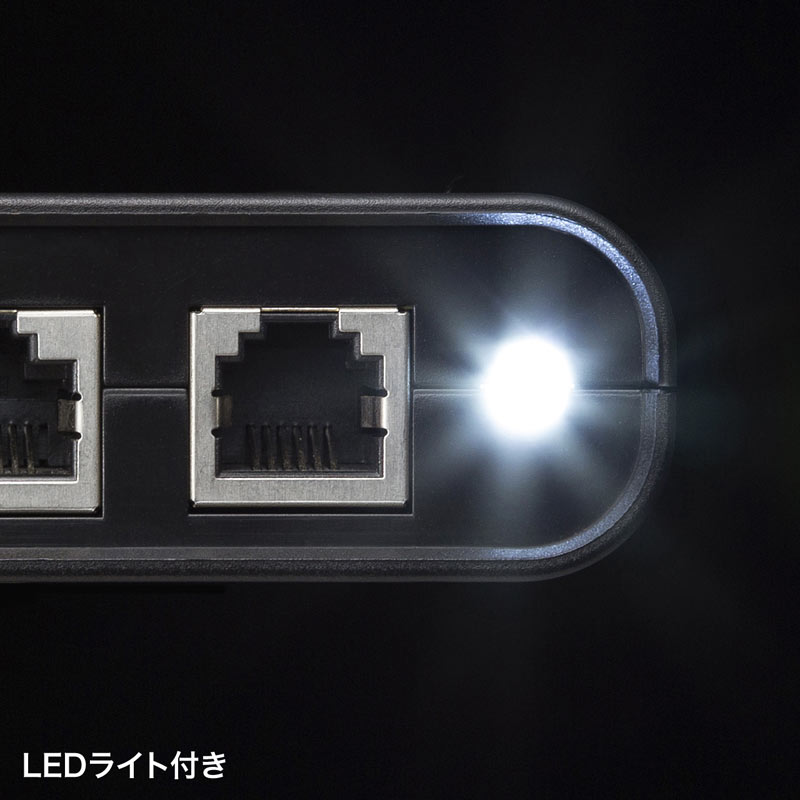

- LEDライト付きで、暗い場所での作業に便利です。

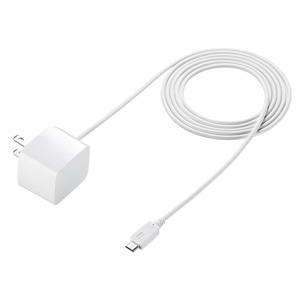

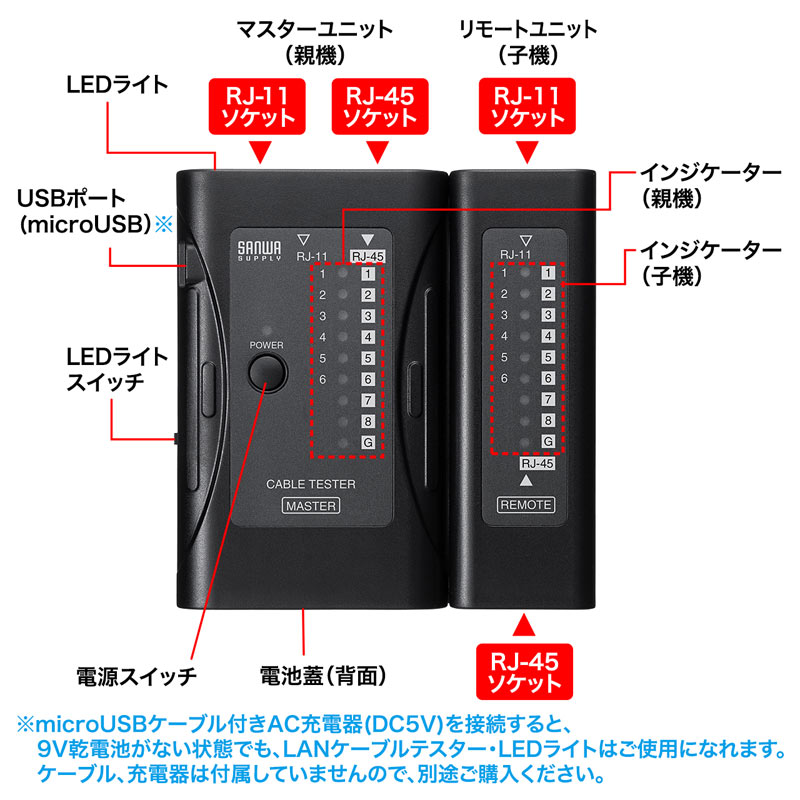

- USB(microUSB)ポートが付いていますので、microUSBケーブル付きAC充電器(DC5V)を接続すると、9V乾電池がない状態でも、LANケーブルテスター、LEDライトがご使用になれます。
※ケーブル、充電器は付属していませんので、別途必要です。
対応情報
対応ケーブル | UTP・STPケーブル(RJ-45コネクタ)、電話ケーブル(RJ-11コネクタ) |
---|
