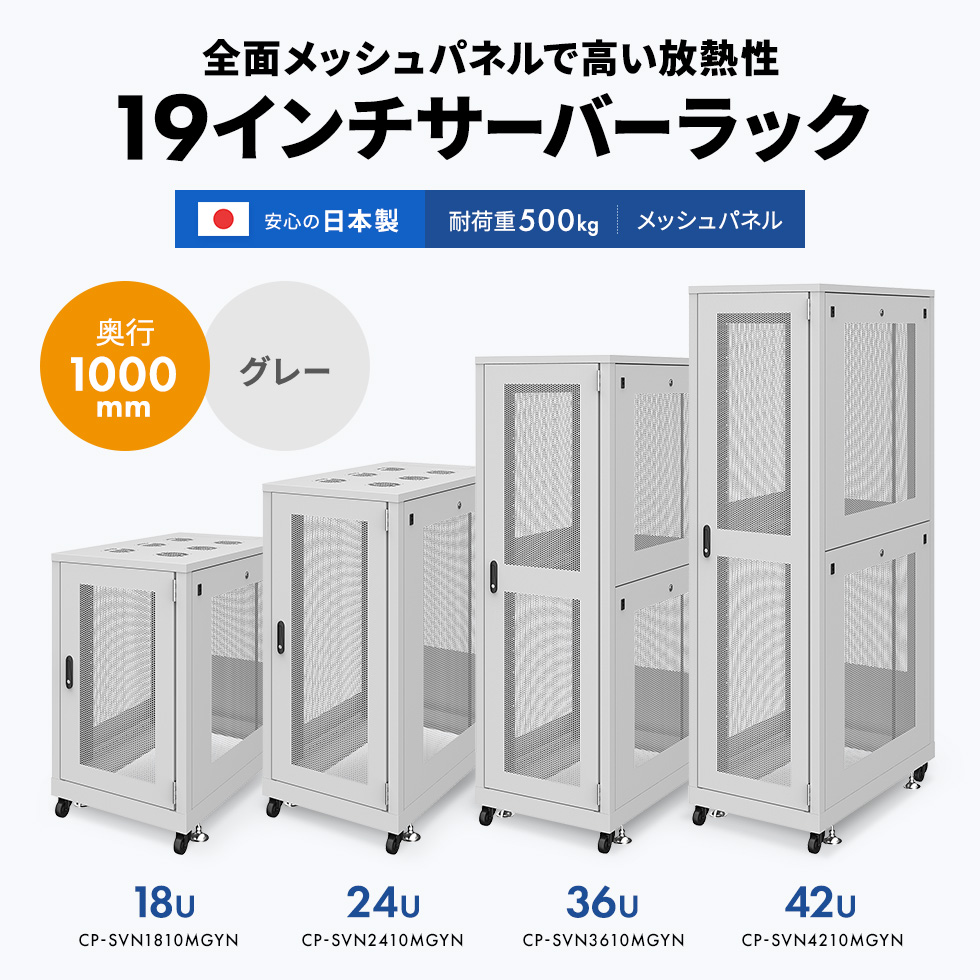

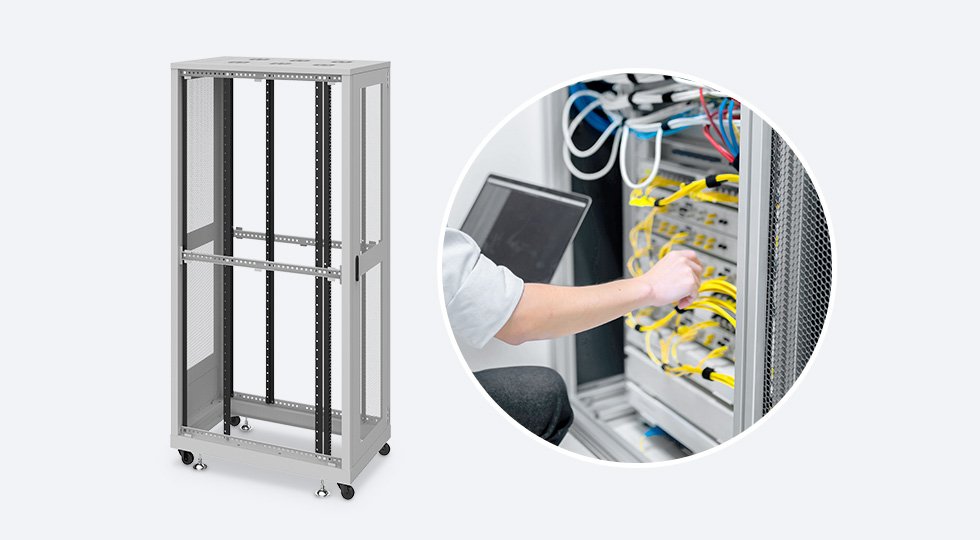

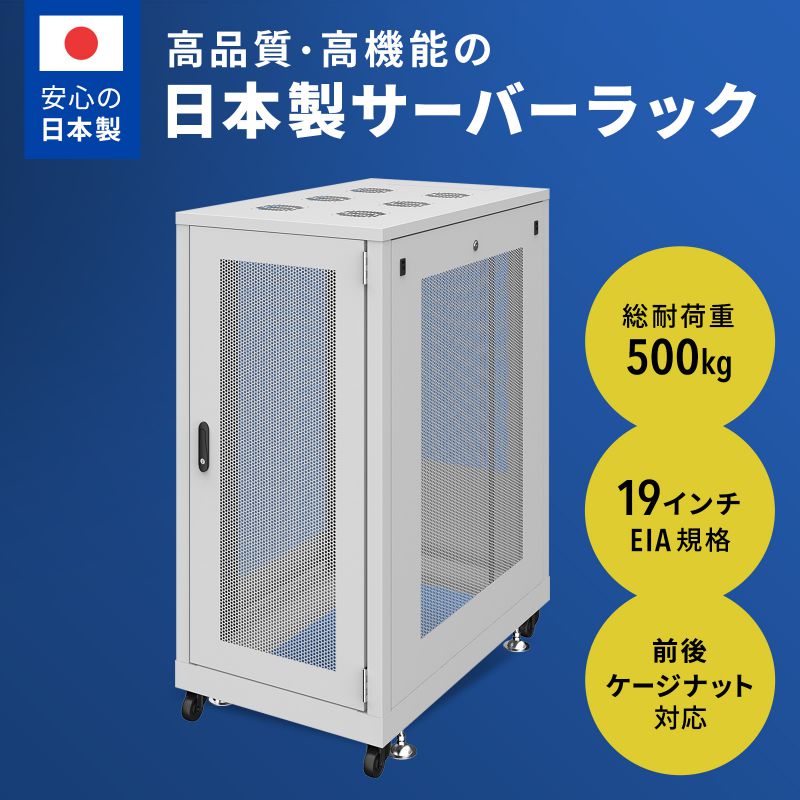

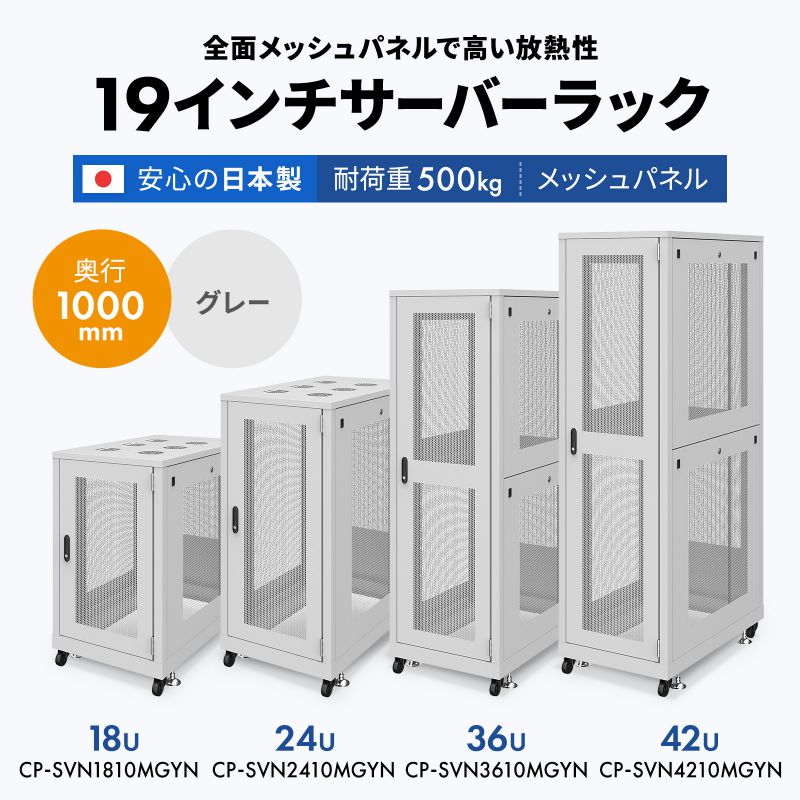

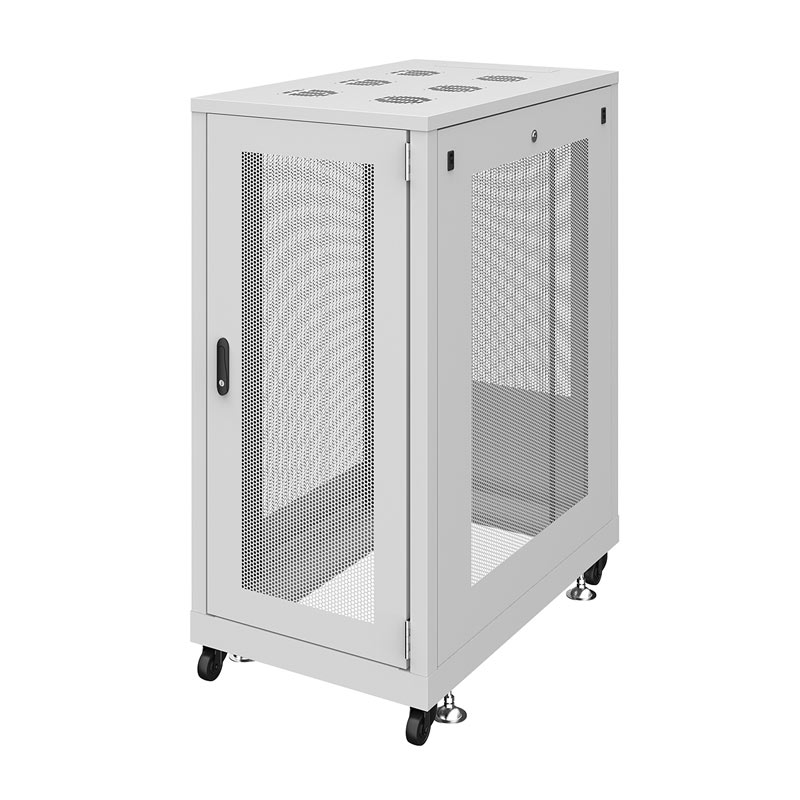

24Uの中型タイプでオフィスやデーターセンター最適。少人数で簡単組立て設計。奥行き1000mm。メッシュパネルタイプ。ライトグレー。
- 大型キャスター付き 大型サイズ(直径75mm以上)のキャスターを標準装備しています

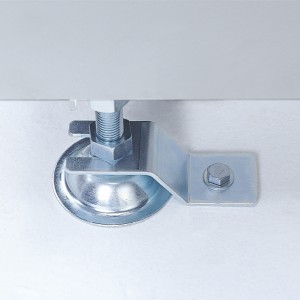

- アジャスター付き 機器や地震による揺れを最小限に抑えるアジャスター付きです
- 鍵付き 盗難・イタズラ防止用の鍵が付いています
- ケーブル口付き ケーブル処理が行えるコード落とし付きです
- 19インチマウント対応 19インチマウントに対応しています
- 電動ドライバー使用推奨 組み立て時に電動ドライバーの使用を推奨します※当サイトより組立説明書がダウンロードできます
- ノックダウン組立式 お客様での組立になります※当サイトより組立説明書がダウンロードできます
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- 日本製 日本で製造された製品です
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
- 大物製品梱包サイズの3辺合計が1600mm以上の製品です
仕様
カラー | ライトグレー(マンセル値/N7.5 近似色) |
---|---|

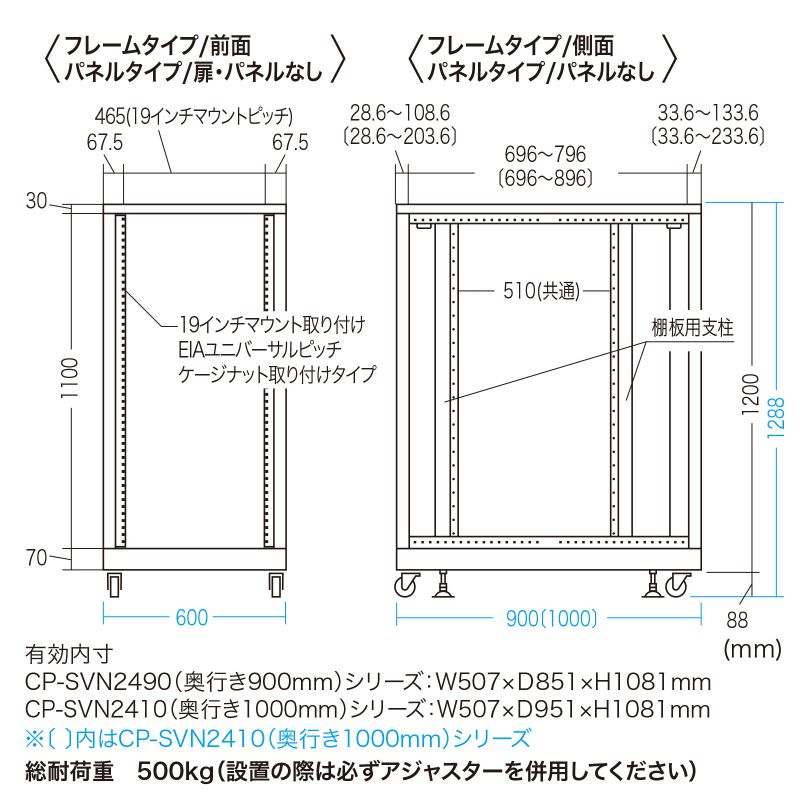

サイズ | W600×D1000×H1288mm
有効内寸/W507×D951×H1081mm |
重量 | 67.2kg |
マウント数 | 24U |
出荷形態 | ノックダウン組立式(お客様組み立て) |
梱包 | 7個口/
1060×670×120mm・23.5kg 1250×640×100mm・13kg 925×110×80mm・5kg 1110×80×70mm・8.2kg 1145×570×50mm・7.8kg 1145×550×50mm・6.5kg 1140×950×60mm・14.5kg |
材質 | 本体/スチール(メラミン焼付塗装) |
セット内容 | 本体フレーム、前扉、背面・側面パネル、フロント・リアマウントフレーム、キャスター、アジャスター、前扉用鍵×2個(1種類)、背面・側面用鍵×2個(1種類)

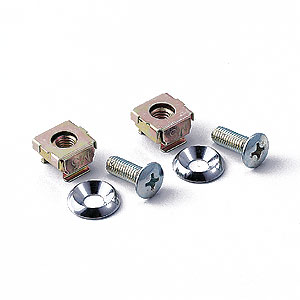

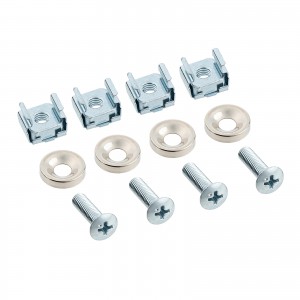

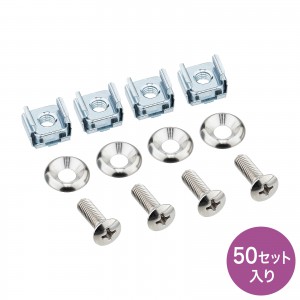

※19インチ機器を取り付けるためのケージナット・ネジは付属していません。 |

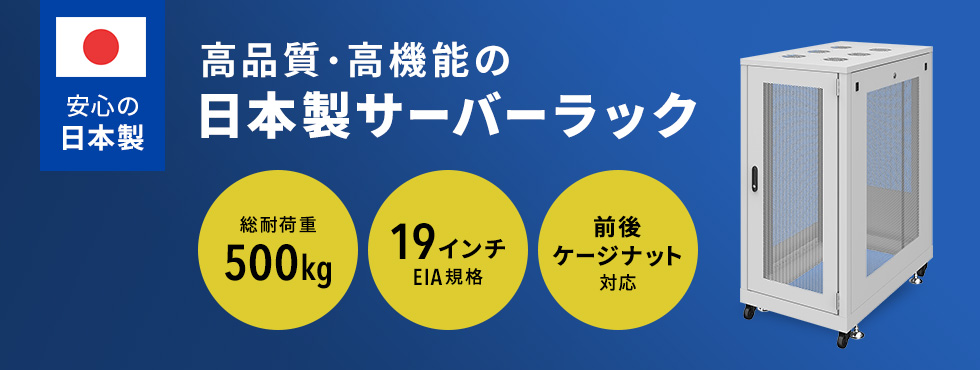

総耐荷重 | 500kg |
製品関連ページ | ・オフィス家具の選び方(材質・塗装の特長) |
EIA規格
米国電子工業会(EIA)によって定められた、ラックとそこに収納する機器へのサイズに関する規格です。 機器の幅は19インチ(482.6mm)で、高さは1.75インチ(44.45mm)の倍数。1.75インチを1Uと呼ぶ単位で定められています。 機器の仕様で「EIA規格に準拠」と記載があれば、この規格に合わせて製造されているということがわかります。 サンワサプライの19インチラックはすべてこのEIA規格に準拠して作られています。 よってEIA規格のサーバーやハブの取り付けが可能です。 ただし、機器の奥行きサイズに関しては規格がありませんので注意が必要です。 |
特長

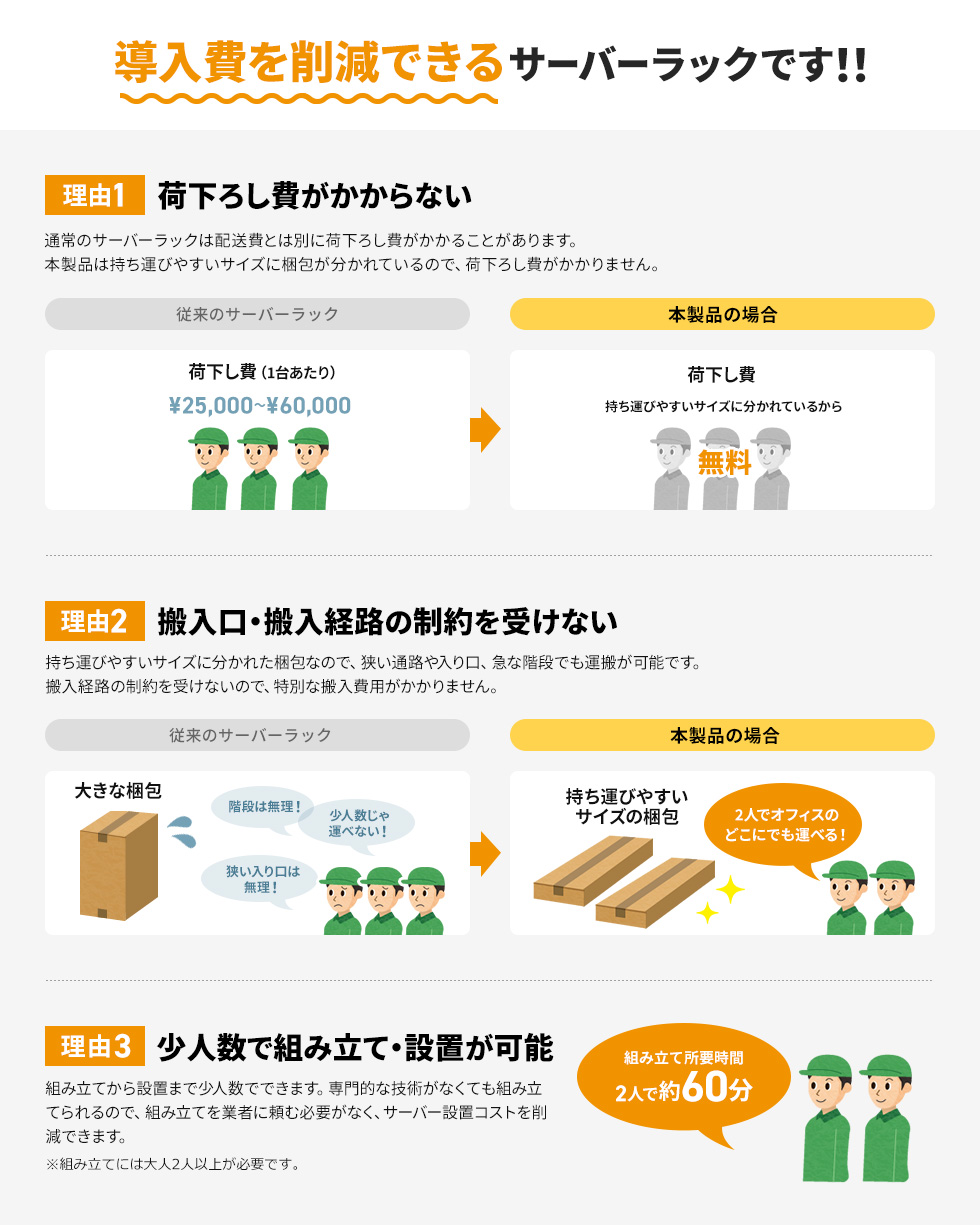

- 梱包が小さく分かれているため、搬入経路の制約を受けません。

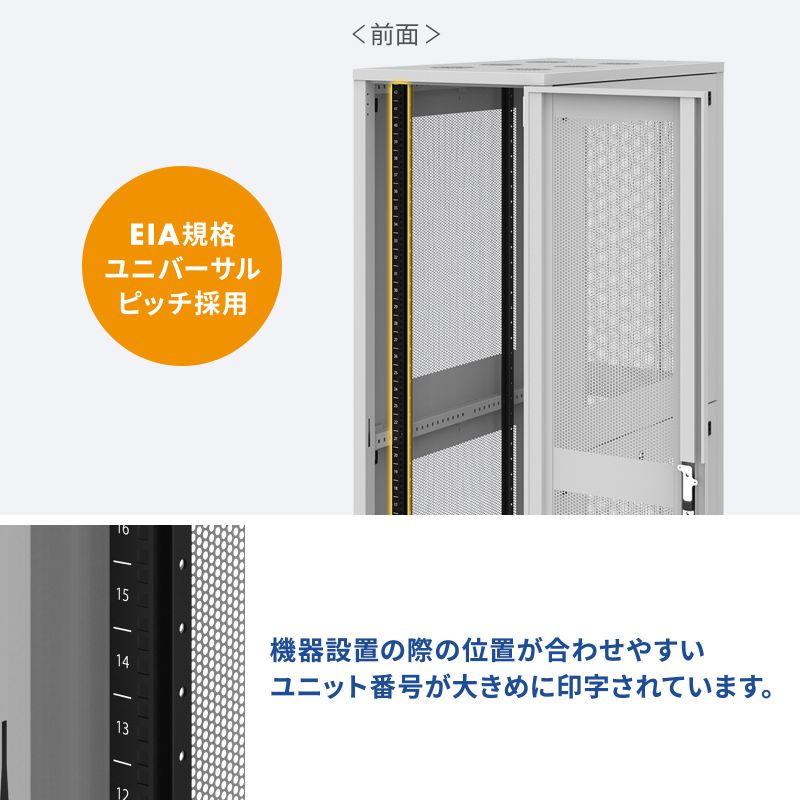

- マウントフレームは、EIA規格(EIA-310-D準拠)ユニバーサルピッチ(24U)を採用しています。ケージナットに対応しています。

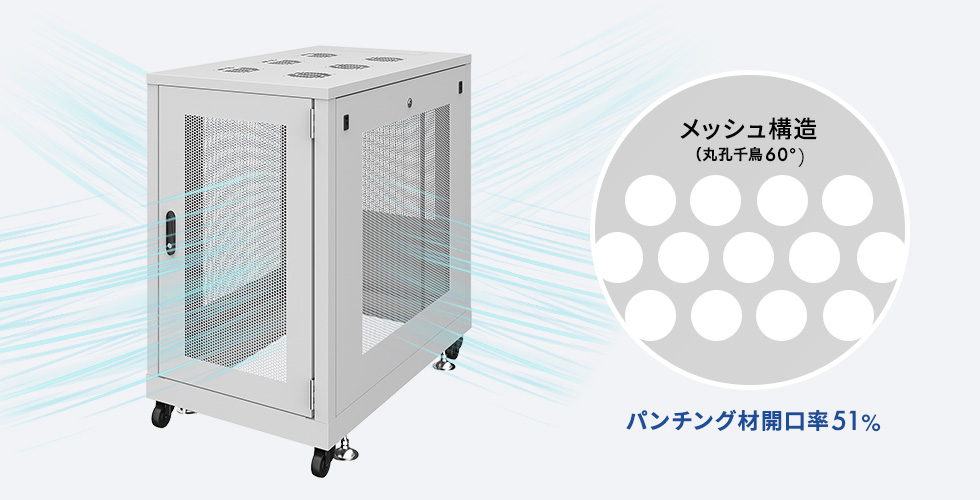

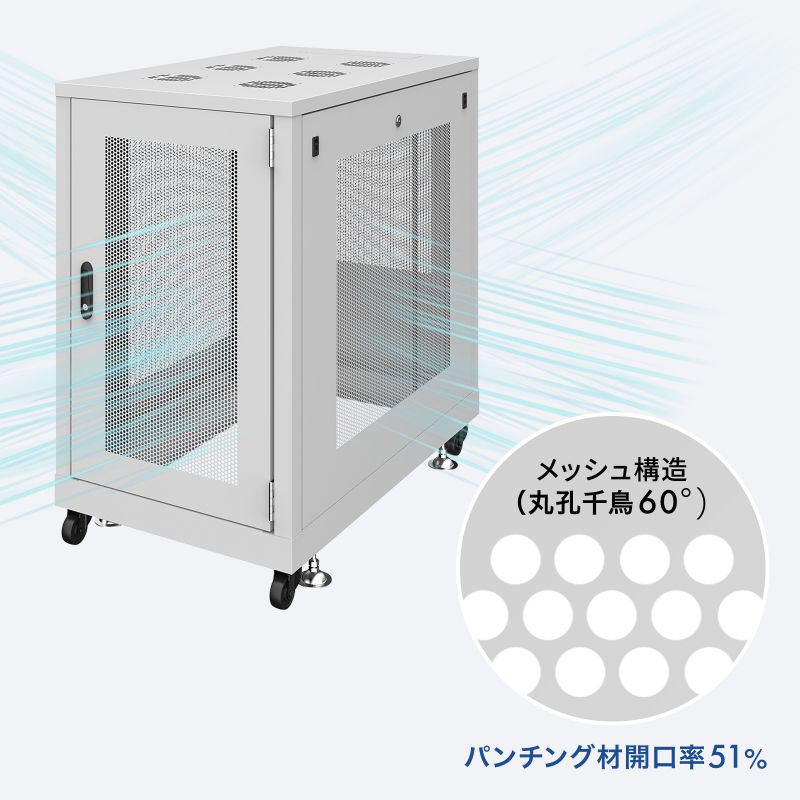

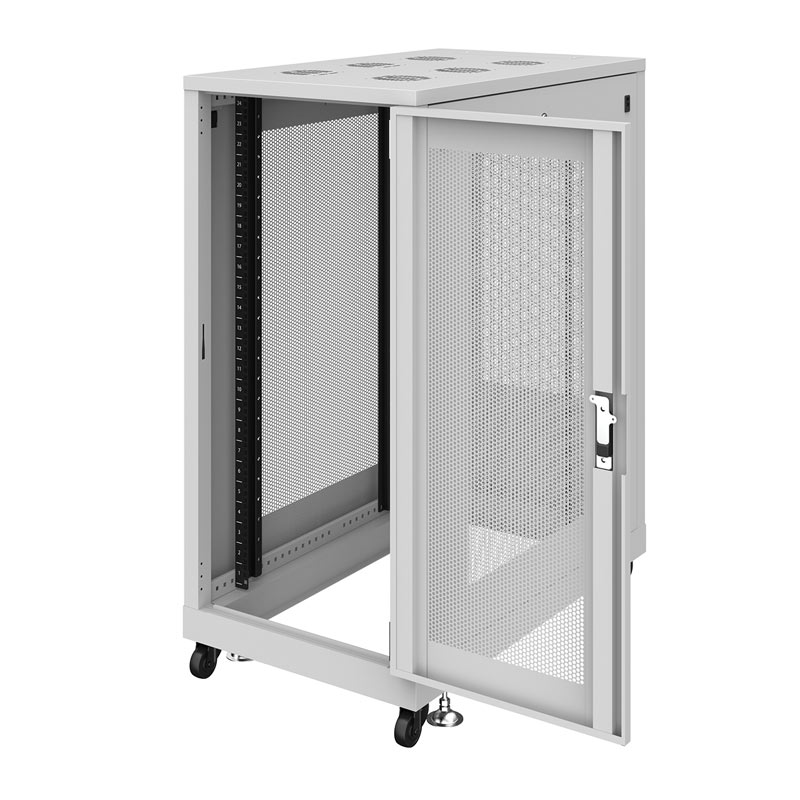

- 前扉・側面・背面に放熱性をアップさせるためのメッシュパネルを採用しています。
- パンチング材開口率は51%です。
- 通常のパネルより放熱性がアップします。

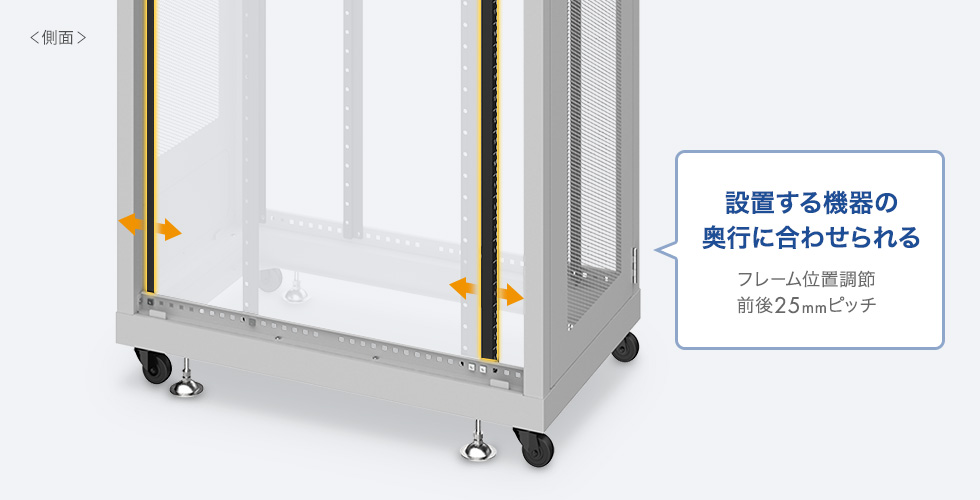

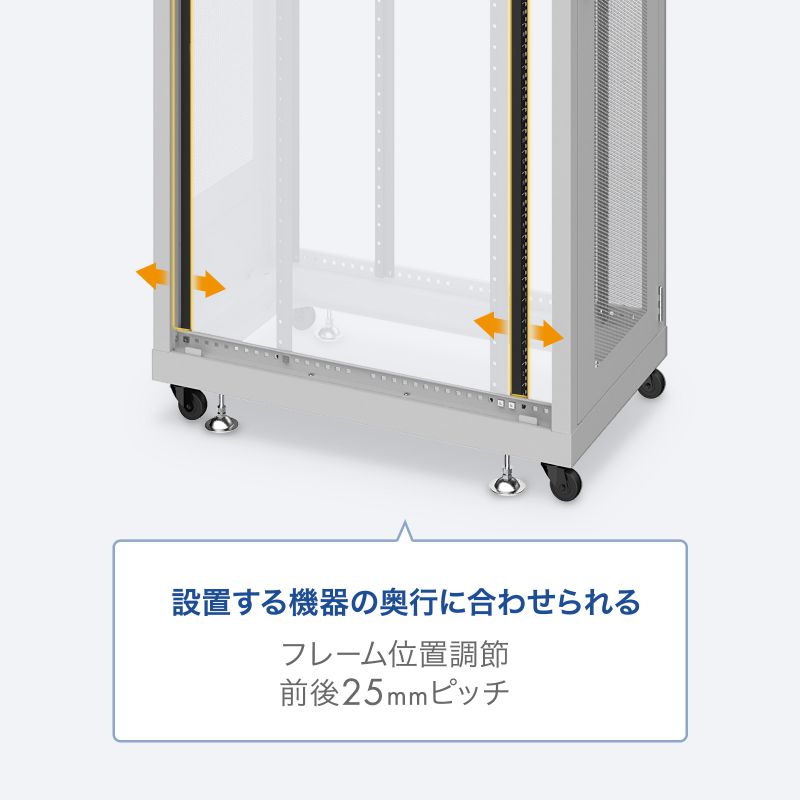

- 前後のマウントフレームは25mmピッチで可動します。

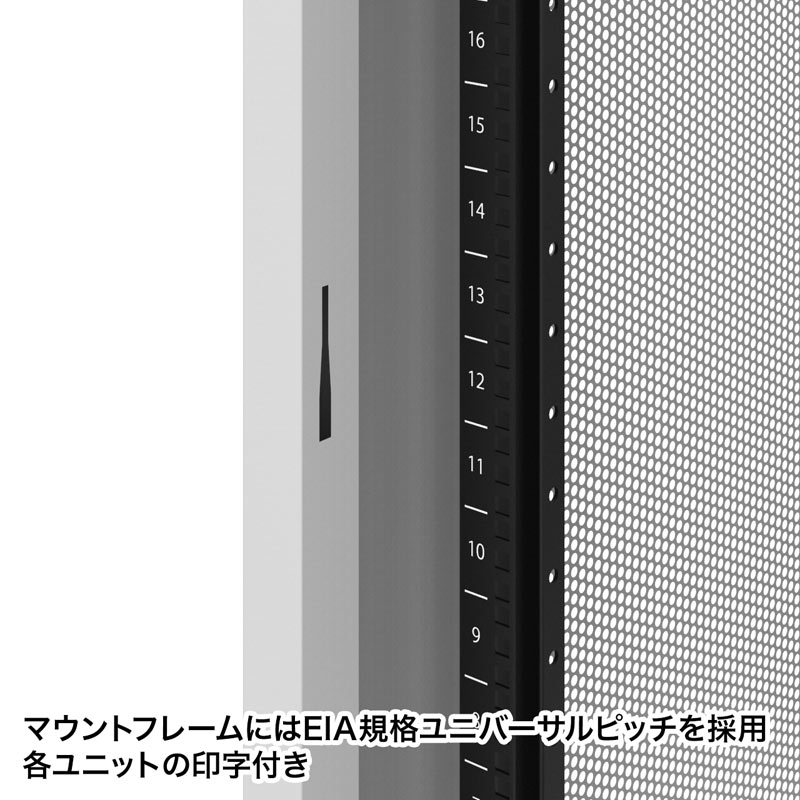

- マウントフレームには位置合わせしやすいように、マウント数を印字しています。

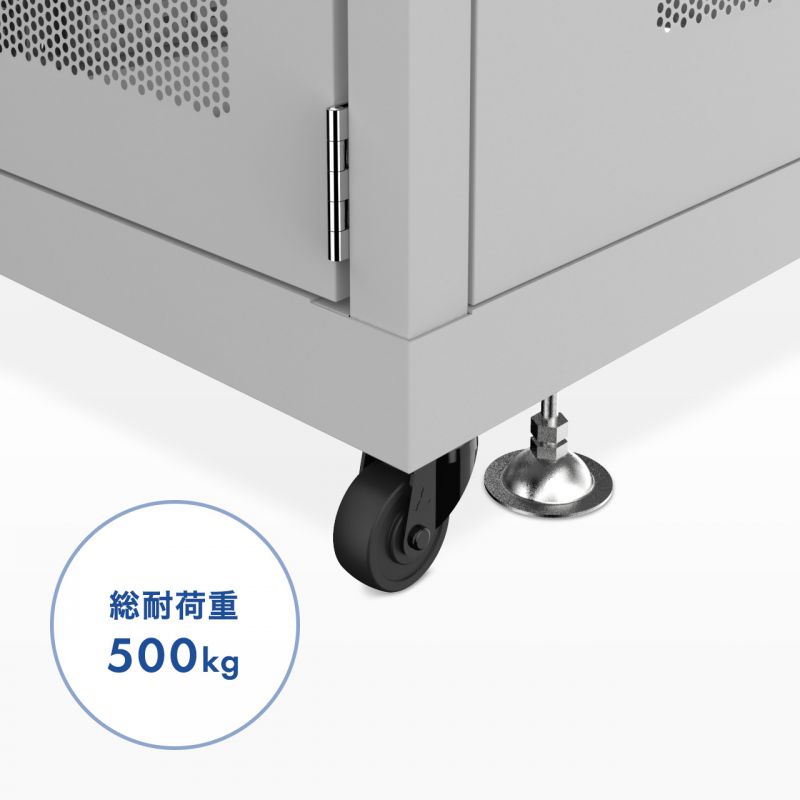

- 高耐荷重キャスター、アジャスターを標準装備しています。
- 前扉は左右どちらの開きにも対応しております。組み立て後も変更ができます。

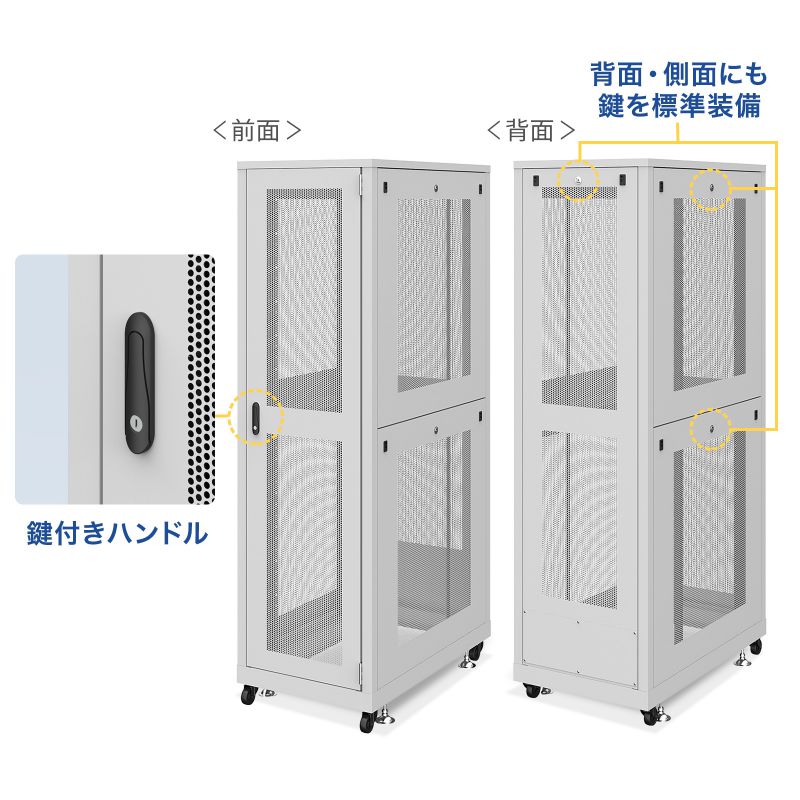

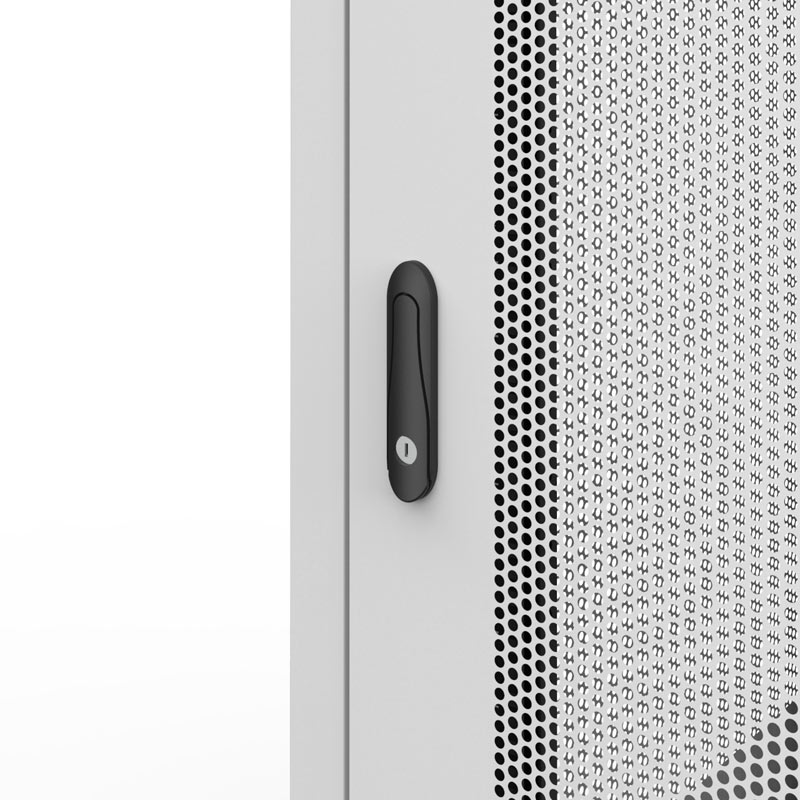

- 前扉には鍵付ハンドルを採用しています。

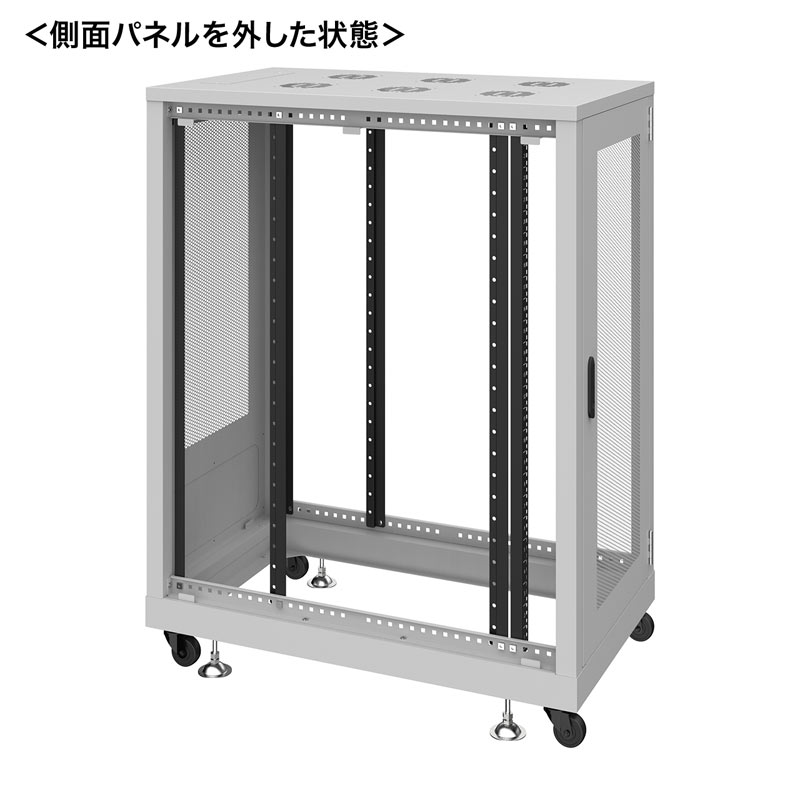

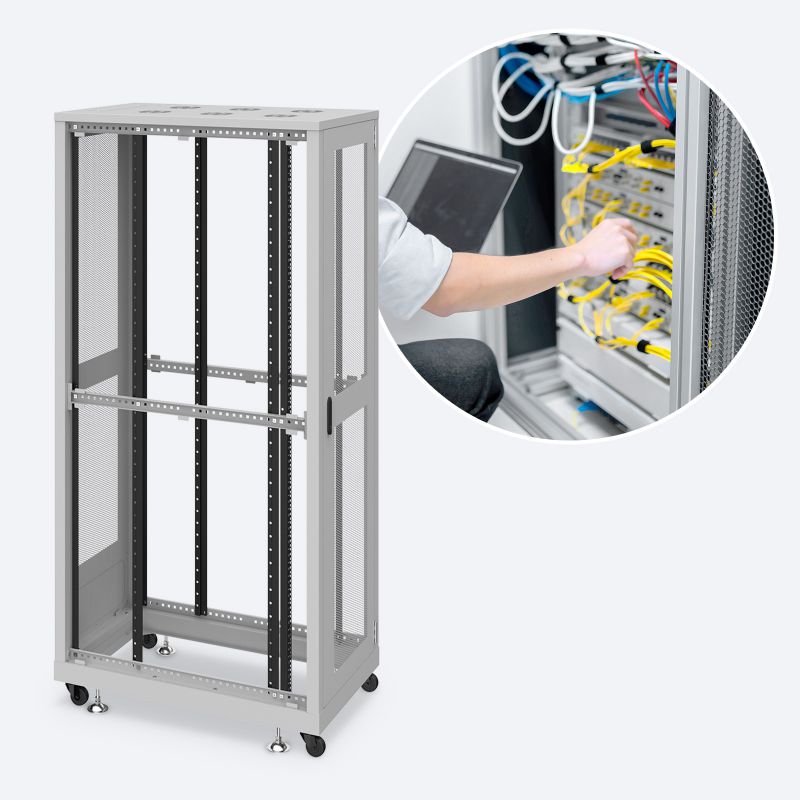

- 側面パネル、背面パネルはワンタッチで取り付け取り外しが可能で、メンテナンス作業時に便利です。

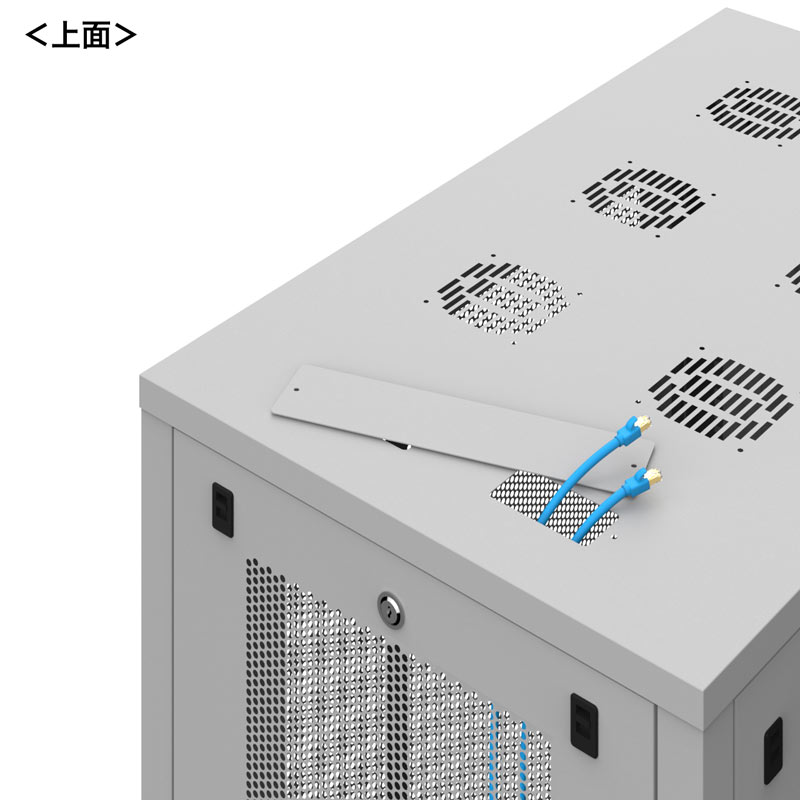

- 上面には、天井からの引き込み線や天井設置機器のケーブルを、サーバーラック内部に引き込めるケーブル口付きです。(使用しない場合は穴を塞ぐプレートを取り付けます)

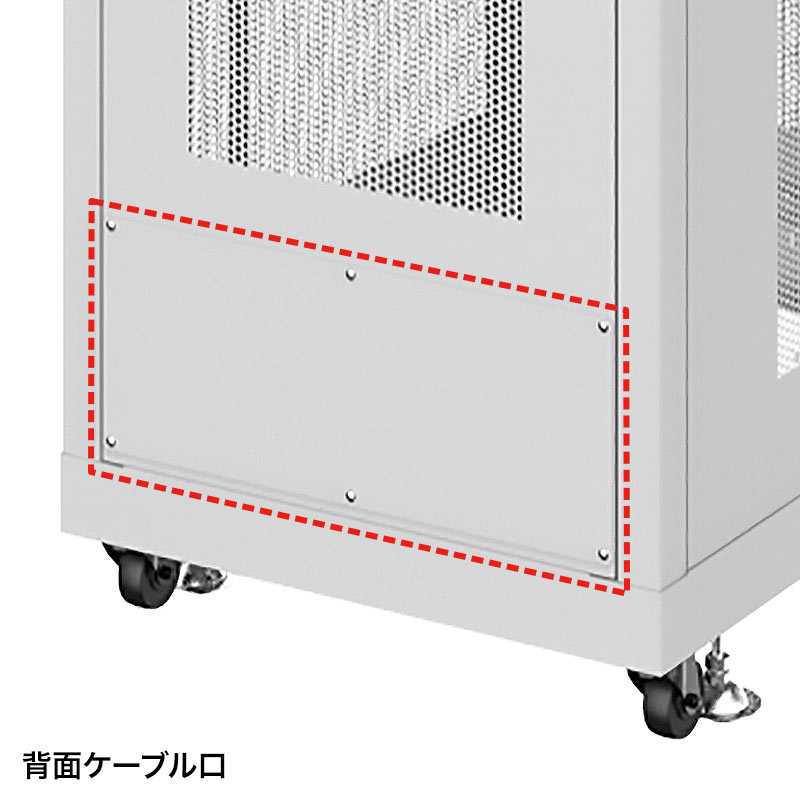

- バックパネル下部にはケーブル口を装備しています。(使用しない場合は穴を塞ぐプレートを取り付けます)

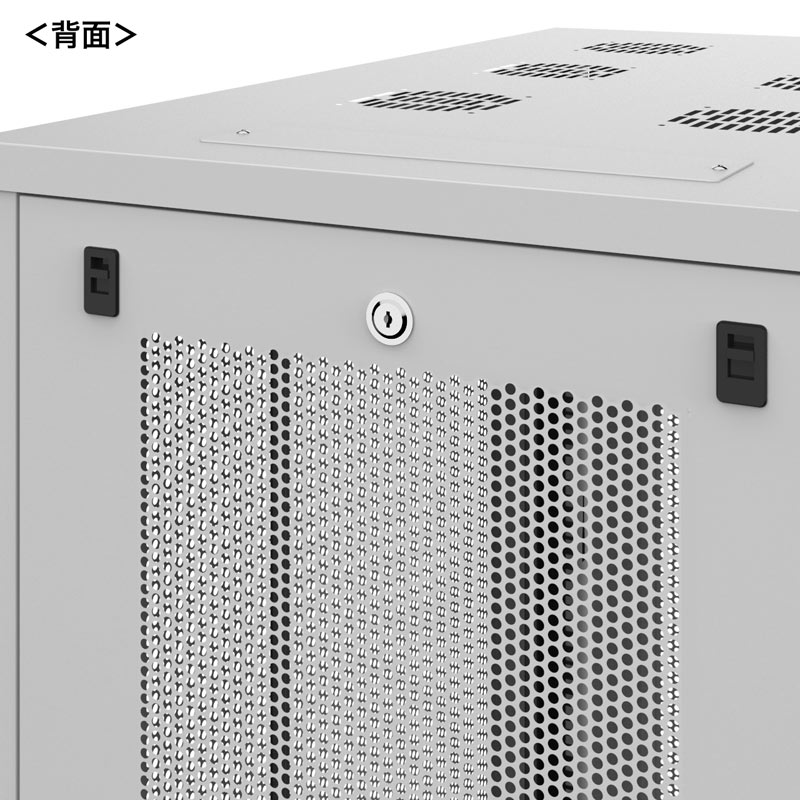

- 背面・側面パネルには鍵(シリンダータイプ)が標準装備しています。

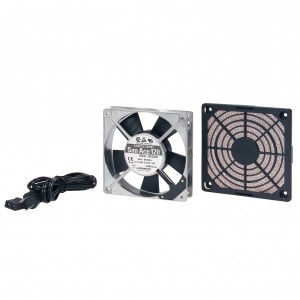

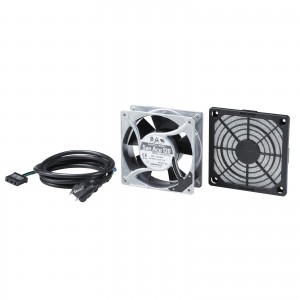

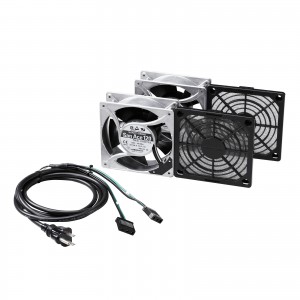

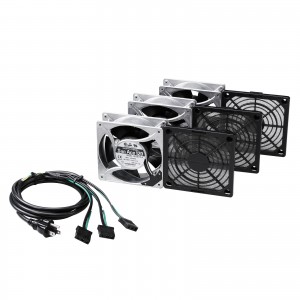

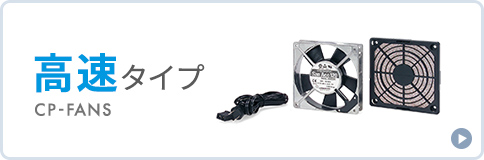

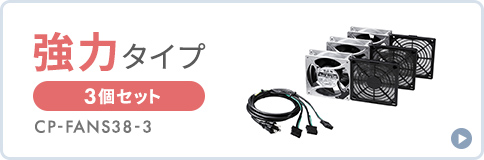

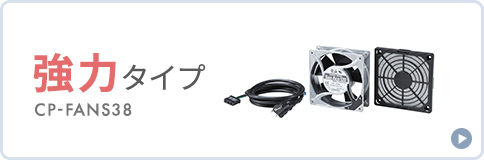

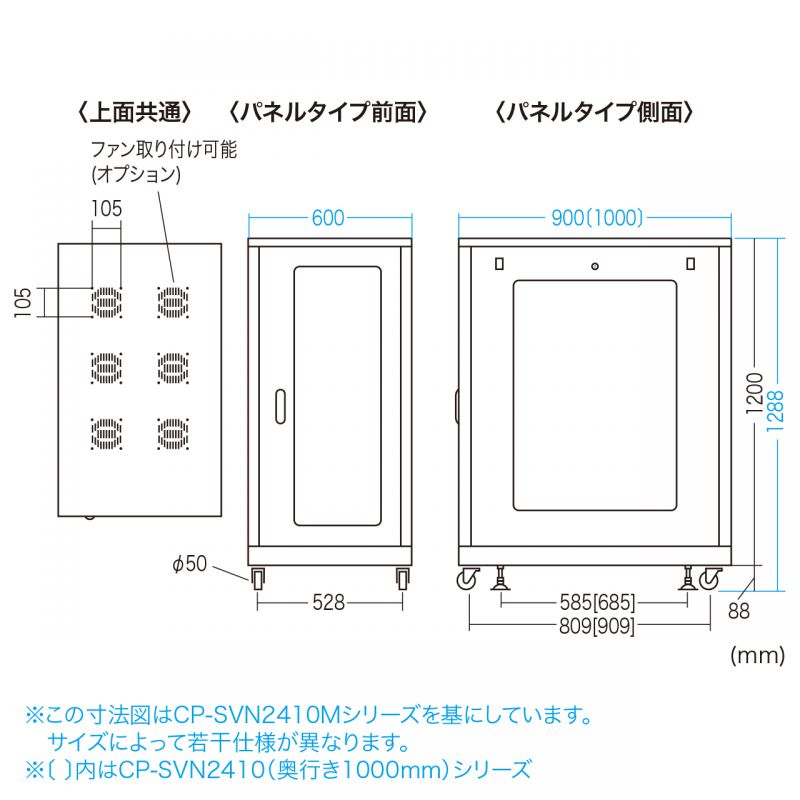

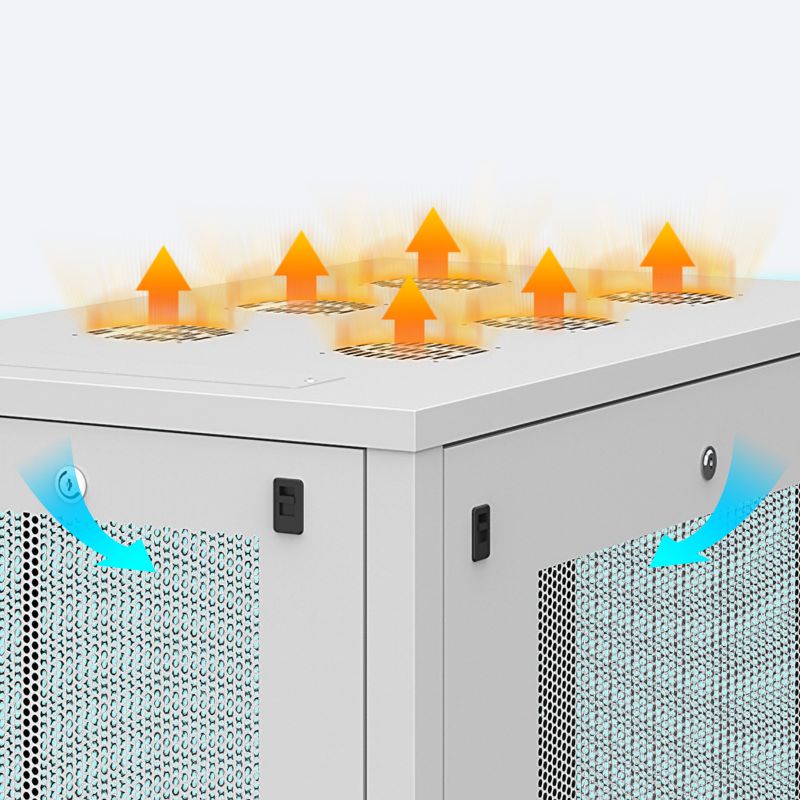

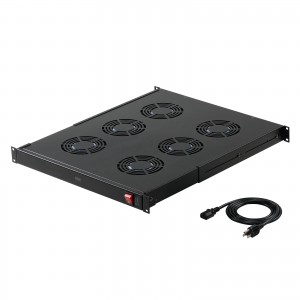

- オプションにて上面に放熱ファンが最大6台まで搭載可能です。

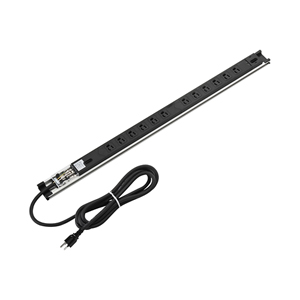

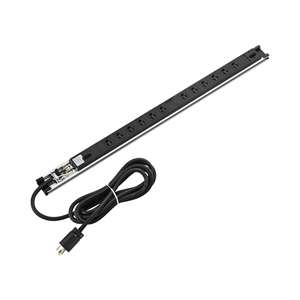

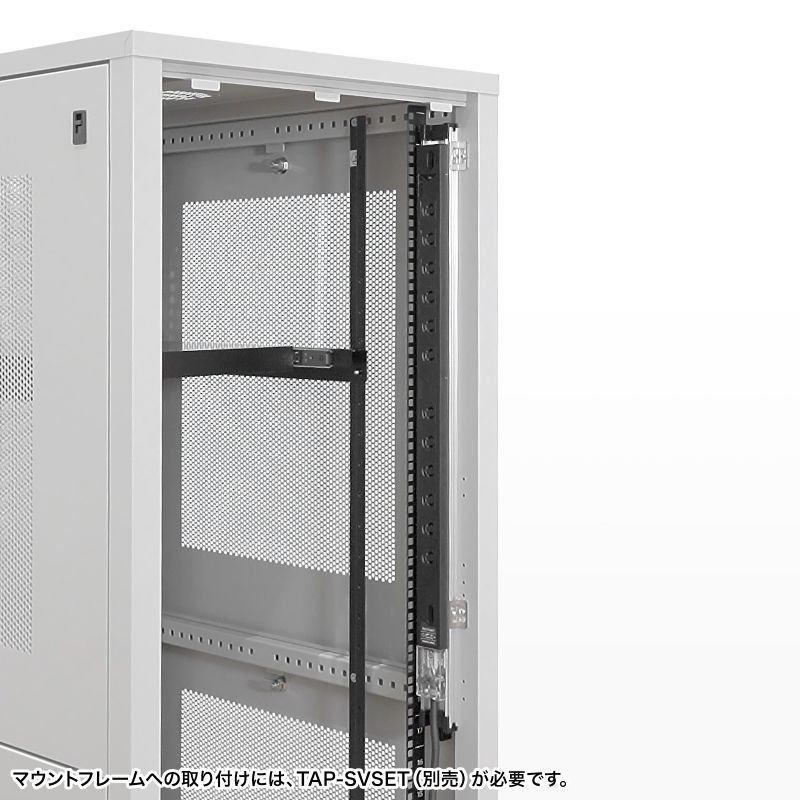

- オプションにてサーバー用タップ、TAP-SVシリーズが後部フレームに装着可能です。
※装着用のタッピングネジは付属していません。取り付けには直径5mmのタッピングネジを別途ご用意ください。
<注意事項>
※本製品はお客様による組み立て式のサーバーラックです。1人での組み立ては非常に困難なため、大人2人以上で行ってください。
※設置の際は必ずアジャスターを併用してください。
※キャスターは長距離の移動を想定したものではありません。機器を乗せたままでの移動は行わないでください。
※価格には送料は含まれておりません。別途お申し受けいたします。

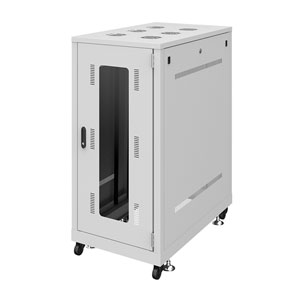

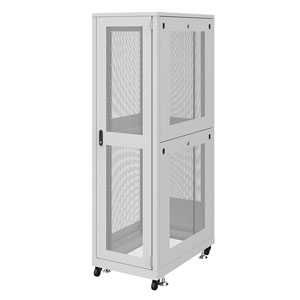

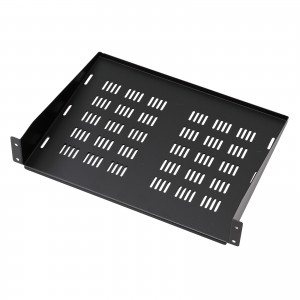

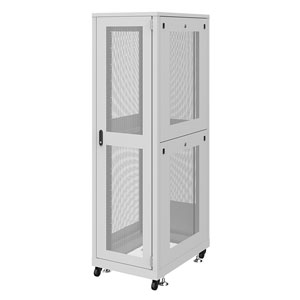

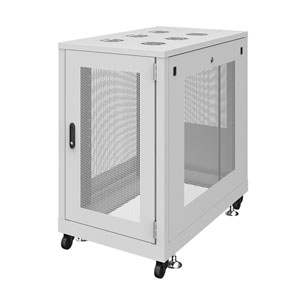

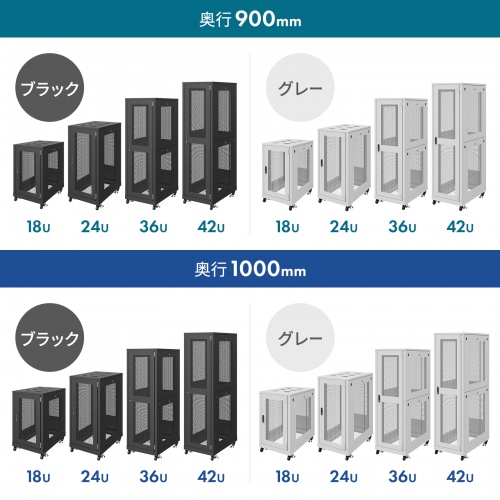

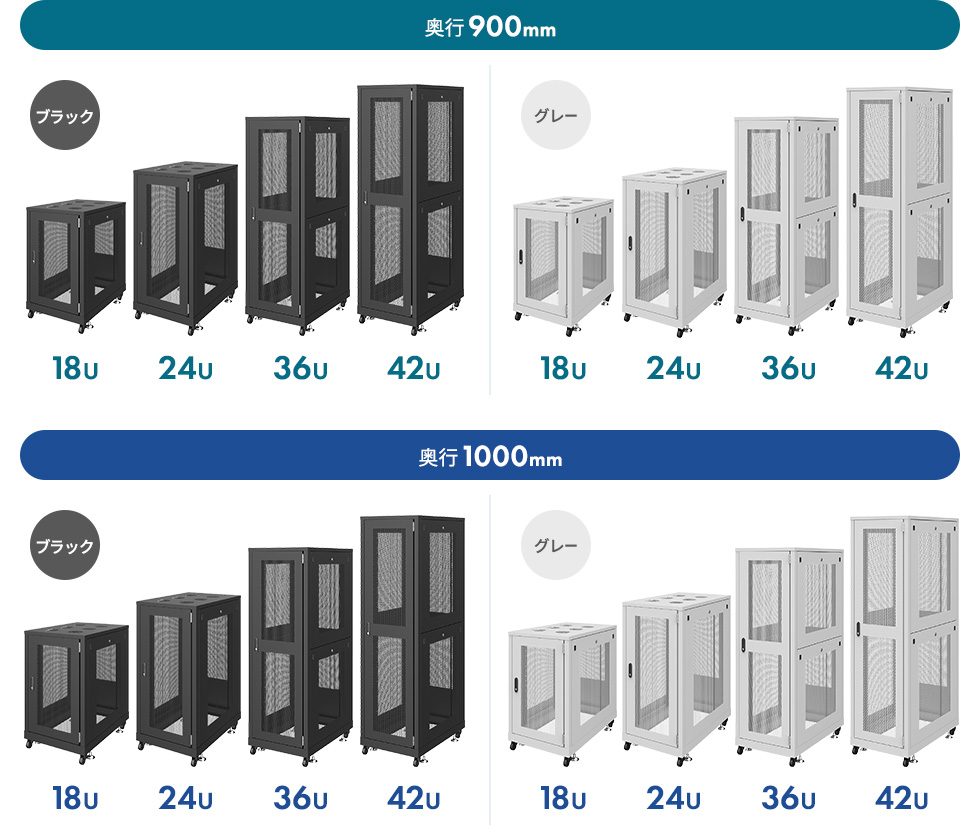

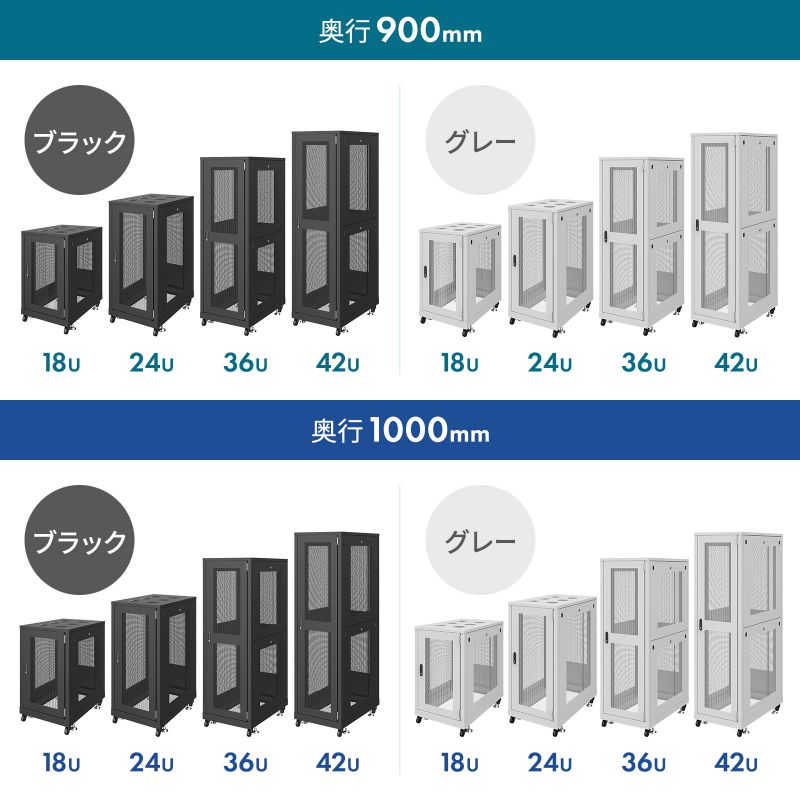

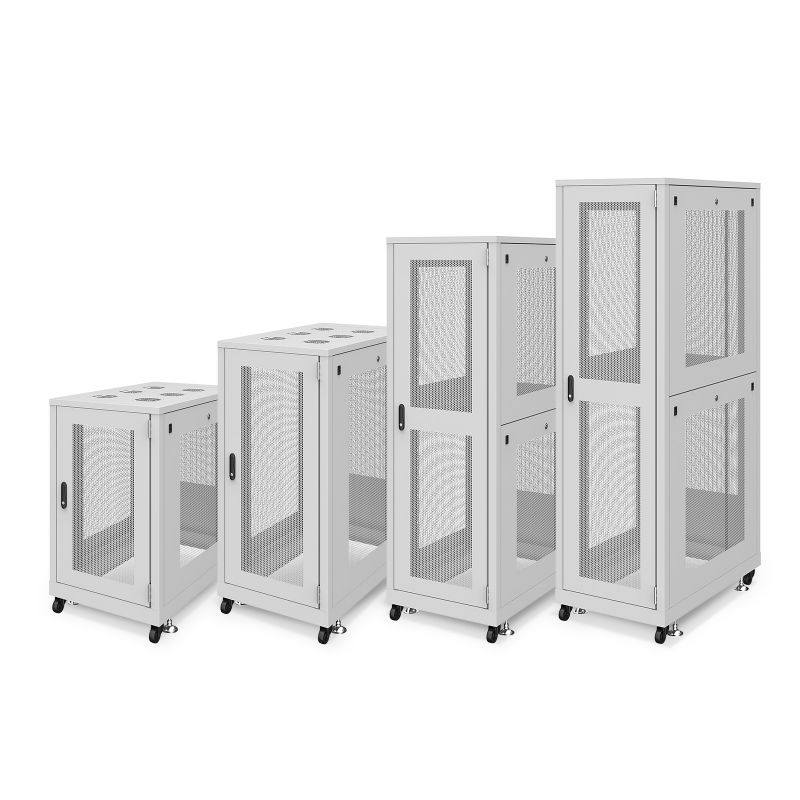

ラインアップ
-
製品関連ページ

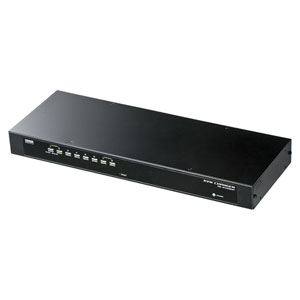

- 入力・周辺機器 > その他 周辺機器 > LCDコンソールドロワー > 対応サーバーラック
