フルHD(1920×1080ドット)、WUXGA(1920×1200ドット)に対応し音声も同時分配できるDVI分配器。

VGA-DVSP4 / フルHD対応DVIディスプレイ分配器(4分配)

画像を拡大

VGA-DVSP4の画像を表示しています。

フルHD対応DVIディスプレイ分配器(4分配)

製品品番

VGA-DVSP4

JANコード 4969887592380
標準価格 (税抜き \39,800)
  • お問い合わせ
  • 取扱・組立説明書
  • Q&A

仕様違い製品

品番 特長 価格(税込)
VGA-DVSP2 2分配
メイン
特長

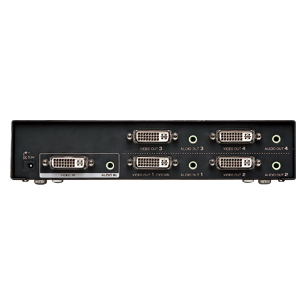

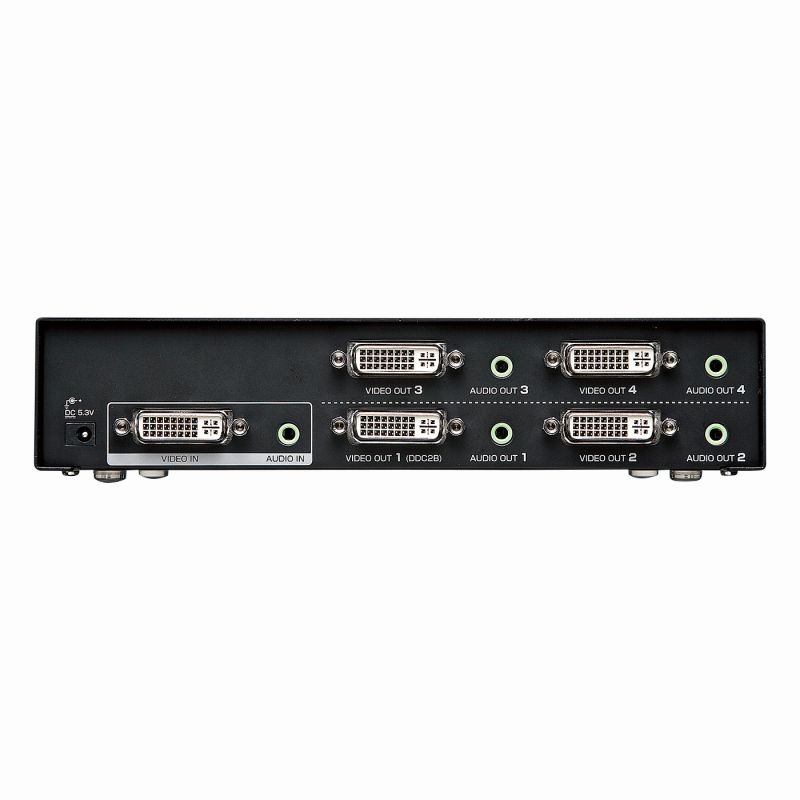

背面

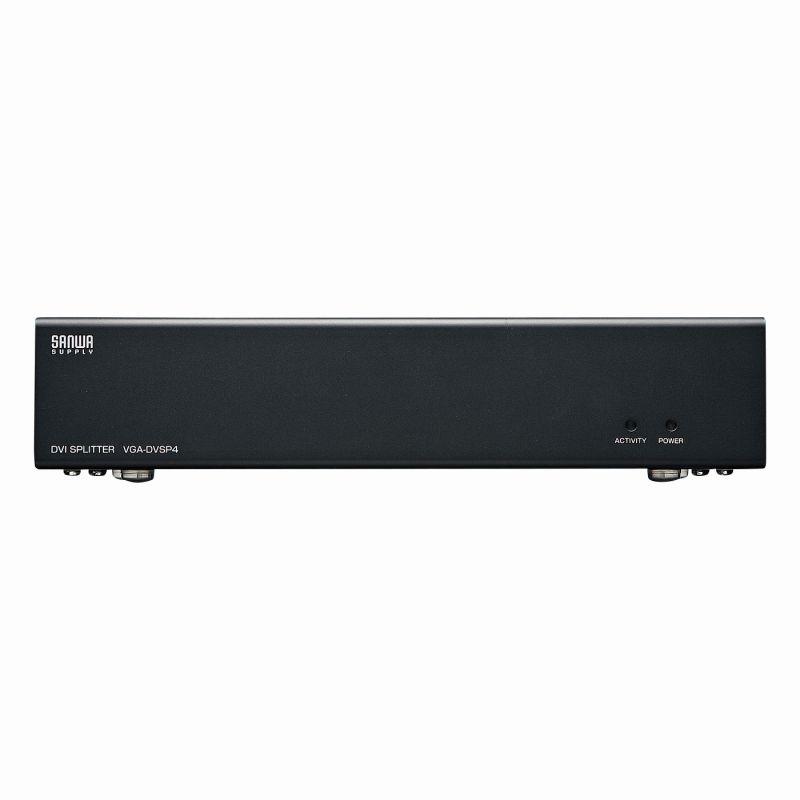

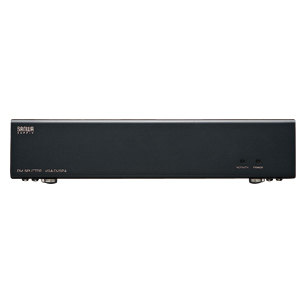

仕様
仕様

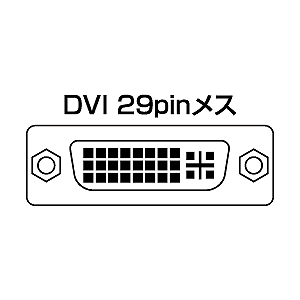

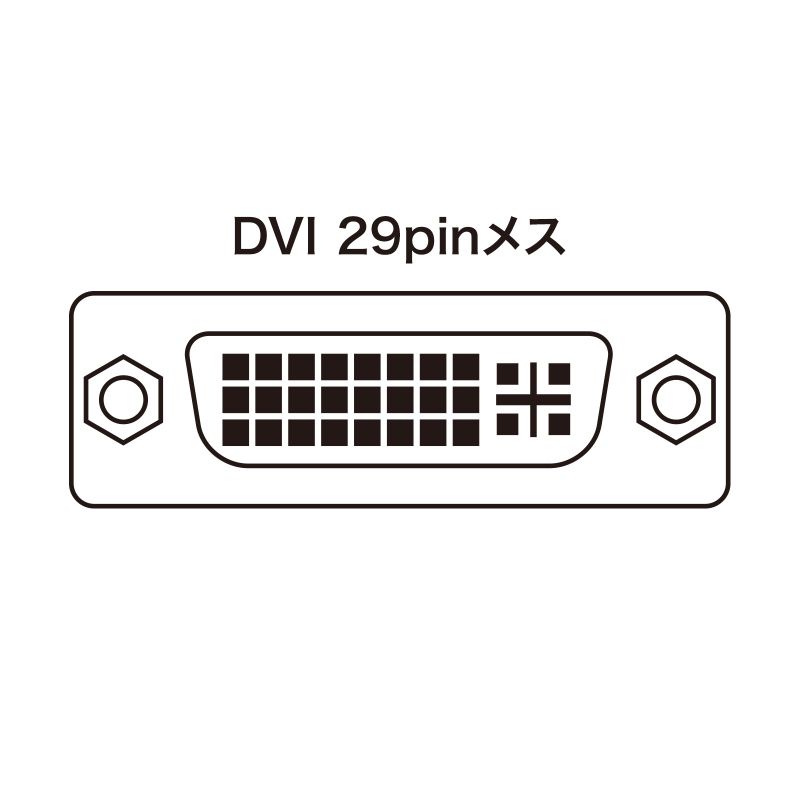

コネクタ図
パッケージ

[接続例]

1台のパソコンから高画質・高音質のまま4台のDVI対応ディスプレイおよびアンプ内蔵スピーカーに映像と音声を同時分配出力します。

[接続例の説明画像]

製品詳細

特長特長

  • 1080p(1920×1080ドット)のフルハイビジョン映像、WUXGA(1920×1200ドット)に対応しています。
  • HDCP(High-bandwidth Digital Content Protection)対応製品です。
  • DVI-I(29pin)、DVI-D(24pin)に対応しています。
  • 各ポートに接続するディスプレイのEDIDを比較し、接続された全てのディスプレイで表示できる最適な最大解像度を割り出してパソコンへ出力要求をします。
  • 電磁波やノイズの影響を受けにくいスチールケースを採用しています。
  • カスケード接続可能です。(3段階まで)

  • <ご注意>
    ※分配されるDVI出力は同じ信号となりますので、分配されるディスプレイが同じ解像度などの信号をサポートしている必要があります。あらかじめご注意ください。
    ※カスケード接続についてはDVI出力機器〜分配器間が1.8m、分配器〜2段階目分配器が1.8m、2段階目分配器〜3段階目分配器まで1.8m、3段階目分配器〜ディスプレイまでが5m以内になるよう設置してください。(最大表示解像度1920×1200設定の際)
    ※カスケード接続時は接点の増加により通常以上にノイズの影響を受けます。DVI出力機器から最先端のディスプレイまでの総距離をできるだけ短くしてご使用ください。
    ※本製品付属のケーブルはDVI-D(24pin)ケーブルです。デジタル信号用になりますのでアナログ信号を変換してご使用になる場合は別途DVI-I(29pin)ケーブルをご用意ください。

仕様仕様

最大表示解像度 1920×1200ドット(60Hz対応)
HDCP HDCP規格対応
※ディスプレイもHDCPに対応している必要があります。
インターフェース 入力用/DVI(24/29pin)メス×1、3.5mmステレオミニジャック×1
出力用/DVI(24/29pin)メス×4、3.5mmステレオミニジャック×4
分配内容 4分配
消費電力 3.4W 83mA
環境条件 稼動温度/0〜50℃
保存温度/-20〜60℃
保存湿度/0〜80% (結露しないこと)
材質 スチール
サイズ W200×D75×H42mm
重量 634g

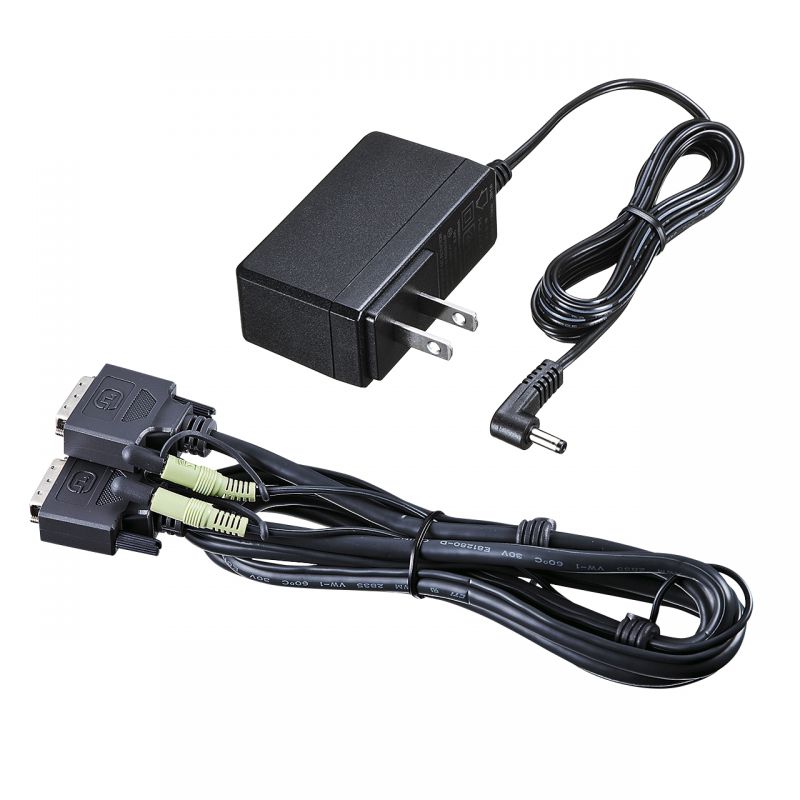

付属品 パソコン・分配器間接続用ケーブル1.8m×1
[DVI(24pin)オス・オスケーブル+3.5mmステレオミニジャックオス・オスケーブル]、
ACアダプタ(DC5.3V 2.4A)×1、取扱説明書、保証書、

対応機種対応機種

対応パソコン Windows搭載(DOS/V)パソコン、Apple Macシリーズ
※DVI(24/29pin)コネクタを持つ機種
対応出力機器 DVI(24/29pin)対応のディスプレイ・プロジェクター
アンプ内蔵スピーカー(3.5mmステレオミニプラグ接続)
※「ディスプレイ分配器 Q&A 知って得する豆知識」はこちら→(リンク)
※接続用ディスプレイケーブルはこちら→(リンク)
この製品の画像をダウンロード

製品ラインナップ

仕様違い(全1件)
VGA-DVSP2 2分配 VGA-DVSP2 ¥30,024 (税込)

よくある質問よくある質問(Q&A)

フレームグランドに設置できる端子はありますか?

2016/09/29

VGA-DVSPシリーズにはフレームグランドに設置できる端子はありません。 また、設置可能なネジ等もありません。
続きを読む

出力がアナログとデジタル接続を混在した状態で使用できるか?

2016/07/04

本製品はデジタルとアナログ、混在した環境でのご使用頂けません。
続きを読む

ディスプレイ分配器でマルチモニタ環境が構築できるか?

2012/08/29

ディスプレイ分配器は入力された映像を分配するだけになり、同じ映像が各ディスプレイに分配出力されるため、マルチモニタ環境にはなりません。
続きを読む

ディジーチェーン(数珠つなぎ)は何台まで可能か。

2002/03/20

理論的には無限ですがあくまでケーブル・コネクタ部分での信号損失を考えない場合です。 実際にはケーブル・あるいは機器間の接合部分で信号が劣化します。またこの劣化についてはご使用のケーブル性能・外部
続きを読む
