サンワサプライ製エクステンダー(送信機)からの信号を中継かつ8分配して延長出力可能な中継分配エクステンダー。

通常画面表示

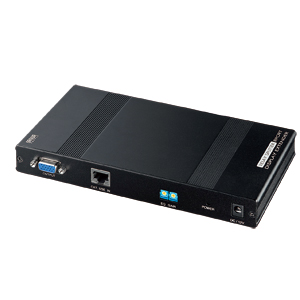

VGA-EXS8 / AVエクステンダー(中継機・8分配)

VGA-EXS8の画像を表示しています。

VGA-EXS8 / AVエクステンダー(中継機・8分配)
VGA-EXS8 / AVエクステンダー(中継機・8分配)
VGA-EXS8 / AVエクステンダー(中継機・8分配)
VGA-EXS8 / AVエクステンダー(中継機・8分配)
VGA-EXS8 / AVエクステンダー(中継機・8分配)
VGA-EXS8 / AVエクステンダー(中継機・8分配)
  • 切替えポート数8:1
    切替内容が8:1の機器です
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

AVエクステンダー(中継機・8分配)

VGA-EXS8 廃止

JANコード
4969887592366
標準価格
¥118,800(税抜き ¥108,000)

VGA-EXS8AVエクステンダー(中継機・8分配)
×

この製品の画像をダウンロード

[接続例]

・サンワサプライ製エクステンダー(送信機)からの信号を中継で受け取り、信号を補正・増幅、さらに8分配して最大全長280mまで延長できる中継分配エクステンダー(8分配)です。
・サンワサプライ製エクステンダー(送信機)と組み合わせれば映像だけでなく音声も中継・8分配出力ができます。
※映像・音声の受信のために別途受信機(VGA-EXAVR)が必要です。

[接続例の説明画像]

■使用例(送信側/受信側)

[使用例の説明画像]

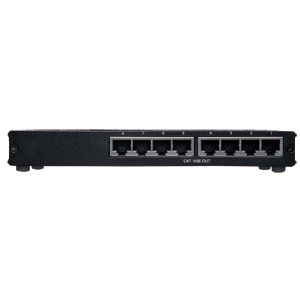

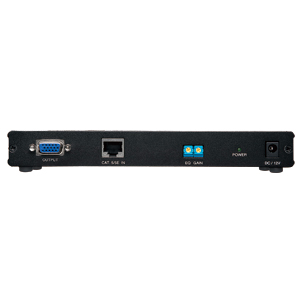

[製品の背面画像]

[製品の背面画像]

仕様

最大表示解像度 1280×1024ドットまで(60Hz)
※総延長距離280m以下
1920×1080ドットまで(60Hz)
※総延長距離150m以下
延長ケーブル長 最大180m(解像度 1280×1024ドット時)
最大100m(解像度 1920×1080ドット時)
※カテゴリ5/5eケーブルの品質により実際に延長できる距離・画質が変わります。
帯域幅 250MHz

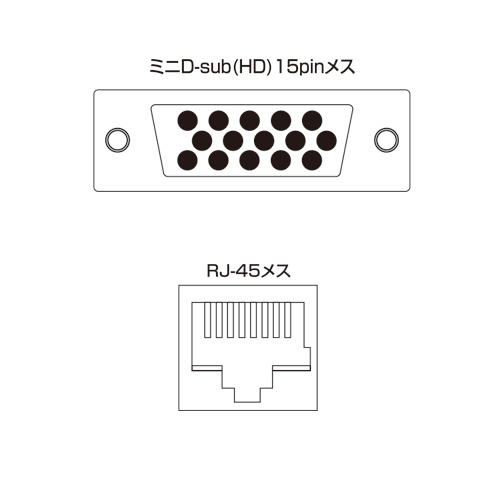

インターフェース 入力/RJ-45メス×1
出力/RJ-45メス×8、ミニD-sub(HD)15pinメス×1
分配内容 8分配
消費電力 6.5W(最大)
環境条件 稼動時温度・湿度/0~50℃・80%以下(結露なきこと)
保管時温度・湿度/-20~70℃・95%以下(結露なきこと)
材質 スチール
サイズ W200×D111×H26mm (本体サイズ)
重量 445g

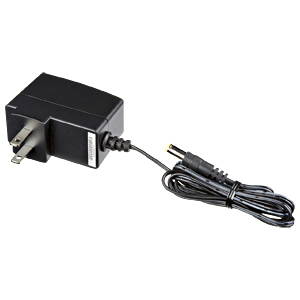

付属品 ACアダプタ(DC12V、1.25A)×1、取扱説明書(保証書付き)×1

特長

  • カテゴリ5・5eケーブルを使用するので通常のディスプレイケーブルと比べ取り回しが簡単でコストパフォーマンスにも優れています。
    ※本製品はカテゴリ5・5eケーブルの特性に合わせ最適な映像延長ができるように設計されております。他の規格のLANケーブル(カテゴリ6・7など)では正常に延長表示できませんので必ず対応LANケーブルをご使用ください。
  • ディスプレイ出力確認用ポート付きなので中継地点で画質の確認、調整ができます。

対応情報

対応機種 サンワサプライ製ディスプレイエクステンダー、AVエクステンダー
送信機/VGA-EXSET1NVGA-EXSET2NVGA-EXL8NVGA-EXAVVGA-EXAVL2VGA-EXAVL4VGA-EXAVL8
受信機/VGA-EXAVRVGA-EXRN
対応ディスプレイ ミニD-sub(HD)15pinのコネクタを持つマルチスキャンディスプレイ
※中継地点で画質の確認、補正を行うための確認用ディスプレイポートです。AVエクステンダー(送信機)使用時に音声信号を中継地点で出力することはできません。
対応LANケーブル UTP/STP カテゴリ5・5eストレートケーブル
