UPS-500UXの画像を表示しています。

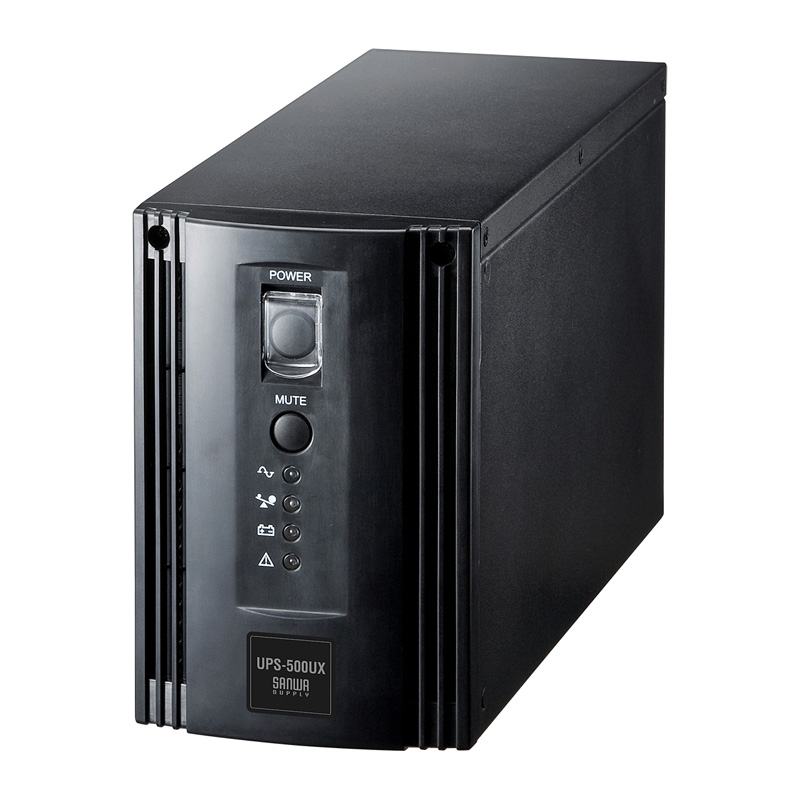

UPS-500UX小型無停電電源装置（500VA）
仕様

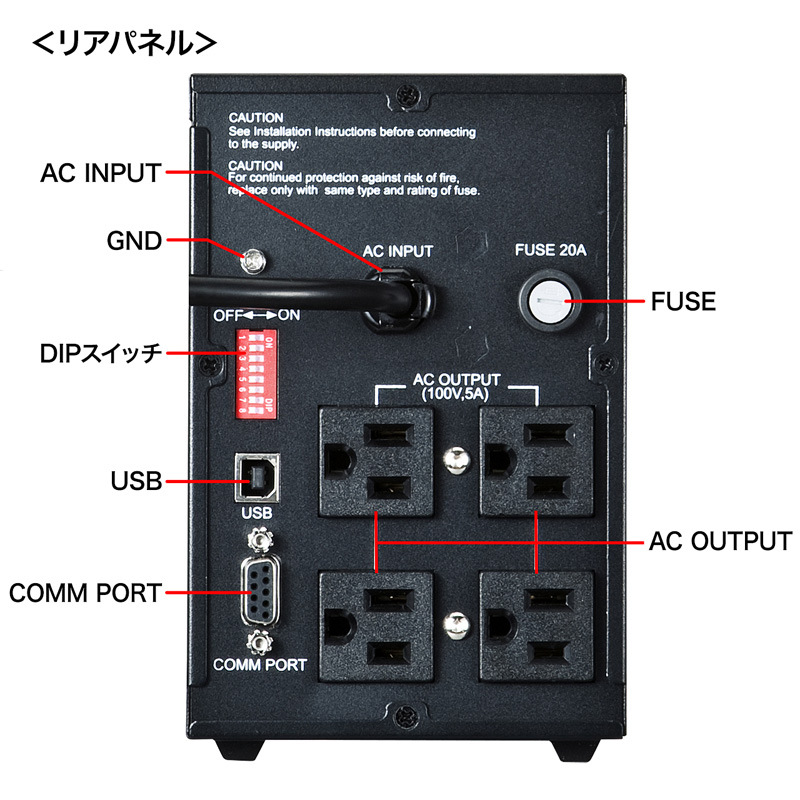

| DIPスイッチ | |
|---|---|
| ブザーストップ | ツールの設定に従うブザーストップを設定できます。 |
| DCスタート | パワースイッチON時の出力周波数50/60Hzを設定できます。（商用入力無の場合） |
| 自動バッテリテスト | する/しないを設定できます。 |
| 復電リブート | する/しないを設定できます。 |
| 切替時間 | 入力異常によるバッテリ切替時間の通常/高感度を設定できます。 |
| 通信/接点設定 | 通信（RS232C）/接点のどちらを使用するかを設定できます。 |
| ツール | |
| ブザー鳴動 | 鳴動/非鳴動/入力異常のみ/MUTE |
| 定格電圧 | 100V/110V/120V |
| 商用電源電圧正常範囲 | 各定格電圧における上限値/下限値 |
| 自動バッテリテスト実行周期 | 14日～112日（1日刻み） |
| リモートシャットダウン信号検出時間 | 10秒/4.5秒/10m秒 |
| 最大バックアップ継続時間 | 1分～120分（1分刻み） |
| バッテリ運転時出力停止遅延時間 | 60秒/30秒/0秒 |
| 入力異常信号出力遅延時間 | 120秒/30秒/5秒/0秒 |
| 交流入力 | |
| 相数・線数 | 単相2線（アース付き） |
| 電圧 | 81～116V（100V設置）、91～126V（110V設置）、101～136V（120V設置） |
| 周波数 | 50/60±3Hz |
| 最大入力電流 | 6A |
| 交流出力 | |
| 定格電流 | 5A |
| 電圧 | 100、110、120V（設定可能）±5％（ローバッテリ時－10％）（バックアップ運転時） |
| 周波数 | 50/60Hz（バックアップ運転時） |
| 波形 | 正弦波（バックアップ運転時） |
| 過負荷耐量 | 105％～120％で10秒、120％以上で300ms（バックアップ運転時） |
| 電圧 | 80～117V（商用運転時） |
| 周波数 | 50/60Hz（商用運転時） |
| 波形 | 正弦波（商用運転時） |
| 過負荷耐量 | 105％～120％で3分、120％以上で10秒（商用運転時） |
| 切換時間 | 10ms以内 |
| バックアップコンセント | NEMA5-15R×4 |
| バッテリ | |
| バッテリ種類 | 長寿命小型シール鉛蓄電池 ※バッテリの交換時期は通常使用時で3～4.5年（使用温度環境25℃時）です。定期的に交換してください。なお使用温度が25℃以上の場合や、放電回数が多いと寿命が短くなりますので、早めの交換をおすすめします。 |
| バッテリー期待寿命・交換時期 | 使用環境温度（25℃）/（期待寿命）3.5～5年、（交換時期）3～4.5年 使用環境温度（30℃）/（期待寿命）2.5～3.5年、（交換時期）2～3年 使用環境温度（40℃）/（期待寿命）1.3～1.8年、（交換時期）0.7～1.3年 |
| バッテリ容量/個数 | 9Ah×1個 |
| バックアップ時間 | 3.5分 |
| 充電時間 | 10時間 |
| その他 | |
| 運転方式 | 常時商用給電方式（オフライン方式） |
| 定格出力容量 | 500VA/350W |
| 騒音 | 40dB以下 |
| サイズ | W107×D308×H162mm |
| 重量 | 5.6kg |
| 付属品 | USB通信ケーブル、3P-2P変換アダプタ、ゴム足（横置き用） |
| 自動シャットダウンソフトウェア | 「Power-SOL UPSモニタ」サンワサプライWEBサイトから無償ダウンロード 【対応OS】 Windows 7・Vista、 Windows Server 2003/2003 R2/2008/2008 R2、 Windows XP・2000（Professional・Server・Advanced Sever）、Windows NT4.0（SP6） ※停電時にOS（Windows）をシャットダウンするソフトウェアです。1台のUPSでバックアップされている複数のパソコンを一つのグループとしてネットワーク経由でシャットダウンすることができます。 ※OSシャットダウン後のUPS出力停止は行われません。 |
| 蓄電池の交換周期について UPSの設置環境により、蓄電池の寿命は大きく変化します。安全にご使用いただくため、使用環境を目安に交換をお願いします。 |
|
| 本製品の破棄について 本製品を破棄する際にはお買い求めの販売店にご相談ください。有償サービス5,000円（税抜き価格）となります。 |
|
特長
- 近年のパソコンに採用されているPFC電源に対応した正弦波出力の小型無停電電源装置（UPS）です。
- DIPスイッチとツール設定により、14種類の設定変更が可能です。
- パソコンのOSで持つ標準機能を使い、OSをシャットダウンすることが可能です。
- UPSグループ管理機能「Power-SOL UPSモニタ」との連携により、上位装置からUPSの統合管理ができます。

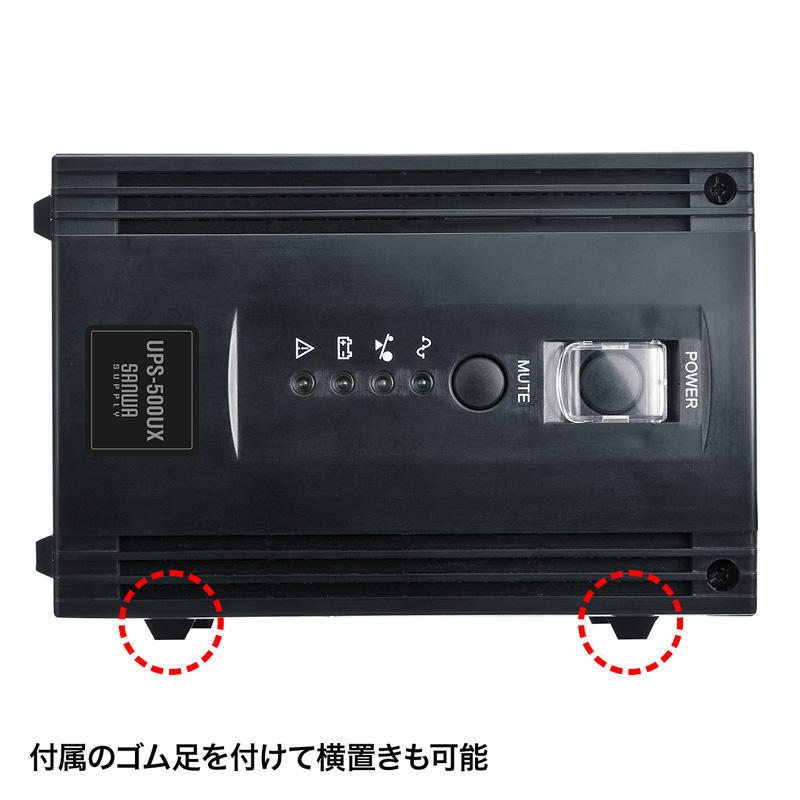

1台のUPSでバックアップされるパソコンなどの負荷装置を1つのUPSグループとして管理します。UPSグループ内では、UPSがバックアップする複数のパソコンがネットワークを介して通信することで連携した管理を実現します。UPSと直接通信するUPSモニタをコントローラ、ネットワークを介してUPSモニタをメンバとしてパソコンにインストールして構成します。 - 縦置き、横置きが可能で設置スペースの自由度が広がります。
- 期待寿命4～5年間の長寿命バッテリを搭載しています。
-
