光ケーブル、LANケーブル、同軸ケーブルを巻き取り、380mm大型径のケーブルリール。

画像データ

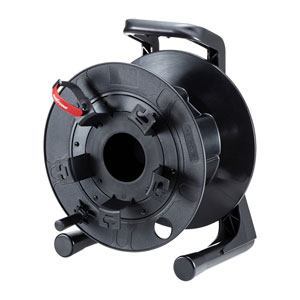

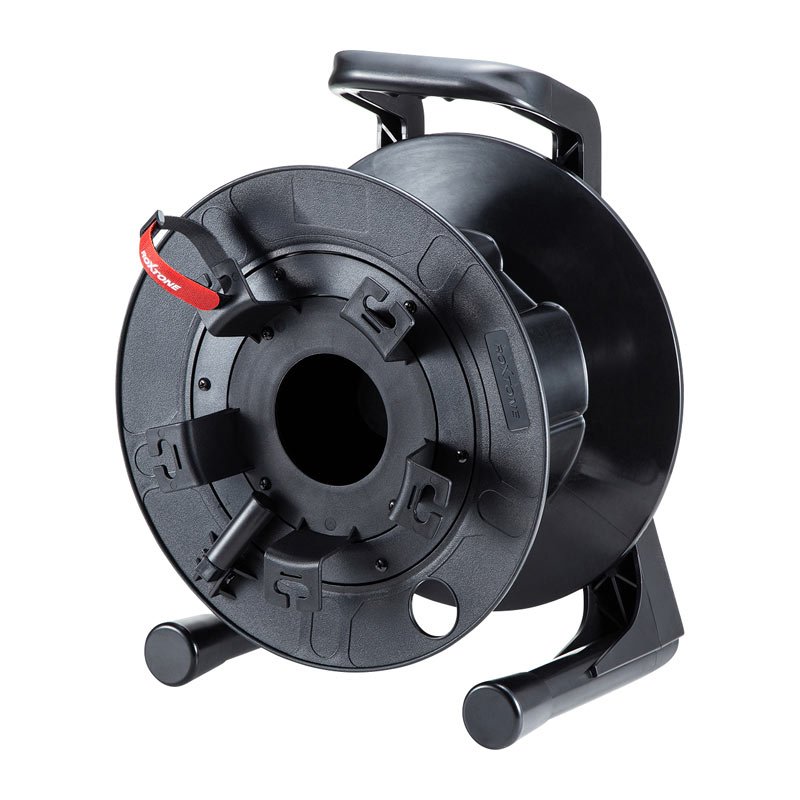

LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)

LAN-TL17の画像を表示しています。

LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
LAN-TL17 / ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)

ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)

LAN-TL17

JANコード
4969887755150
標準価格
¥33,880(税抜き ¥30,800)

シリーズ関連製品シリーズ関連製品を比較する

写真 品番 特長 価格(税込)

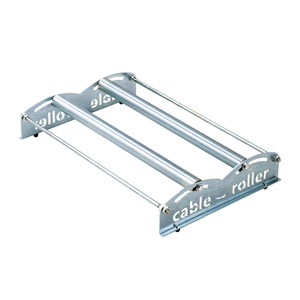

LAN-TL16 LAN-TL16 ケーブルドラムローラー(耐荷重100kg) ¥27,830

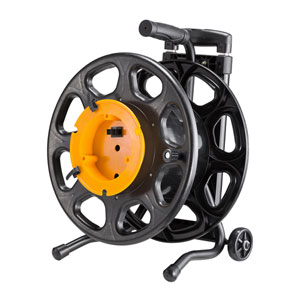

LAN-TL21 LAN-TL21 ケーブルリール(伸縮ハンドル、キャスター付き) ¥25,080
LAN-TL23 LAN-TL23 ケーブルドラムローラー(耐荷重150kg) ¥36,080

LAN-TL17ケーブルリール(光ケーブル・LANケーブル・同軸ケーブル対応)
×

この製品の画像をダウンロード

LAN-TL17に既存のパッチケーブルを巻き取る方法

1

1.既存のパッチケーブルのコネクタを取り出します。
※巻き取るケーブルを箱から出し、伸ばして捩れがないようにしておきます。

2

2.片側のケーブルをドラム側面のケーブル通し穴に通します。

3

3.ケーブルワインダーにケーブルを巻き付け、ケーブルを固定します。

4

4.ハンドルを持ってドラムを回しながら、ケーブルを巻き取っていきます。
※ケーブルの捩れ(キンクにならないよう)に注意します。

5

5.ケーブルを巻き取り終えたら完成です。

LAN-TL17で巻き取りケーブルを自作する

1

1.自作用ケーブルを、ケーブル通し穴に通します。

2

2.ケーブル通し穴は、ケーブル径に合わせて調節することができ、ネジで固定できます。ケーブル径は9mmまで対応します。
※使用するドライバには、スタビ―ドライバーなどの狭いスペースで作業可能なドライバーをご使用ください。

3

3.側面の取り出し口が狭くてネジ固定しにくい場合は、点線で囲った部品を外すことで、取り出し口が広がります。
※部品を外す際はドライバーでネジを外す必要があります。

4

4.本体側面の中央にあるケーブル取り出し口からケーブルを出し、コネクタを取り付けます。

5

5.ケーブルワインダーにケーブルを巻き付けた後、ハンドルを持ってドラムを回しながら、ケーブルを巻き取っていきます。

6

6.ケーブルを巻き取り終えたら完成です。
※ケーブル取り出し口から取り出したケーブルは、取り出し口の内部に収納することもできます。

SPEC

仕様

カラー ブラック
サイズ W380×D341×H488mm
重量 4kg
材質 PC、PE
ドラム直径 380mm
収納ケーブル 6mm径ケーブルを300m

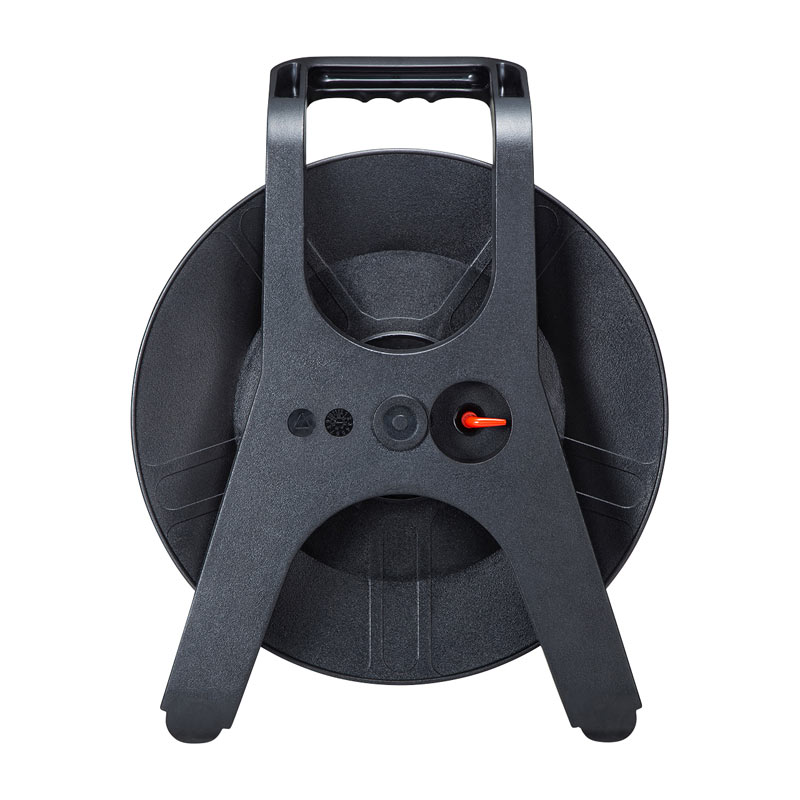

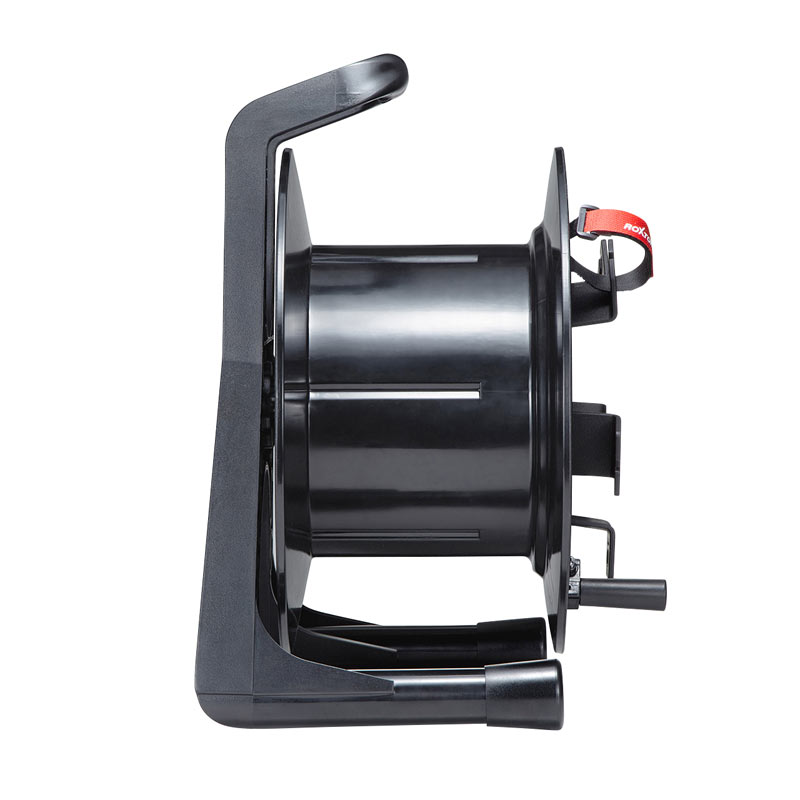

特長

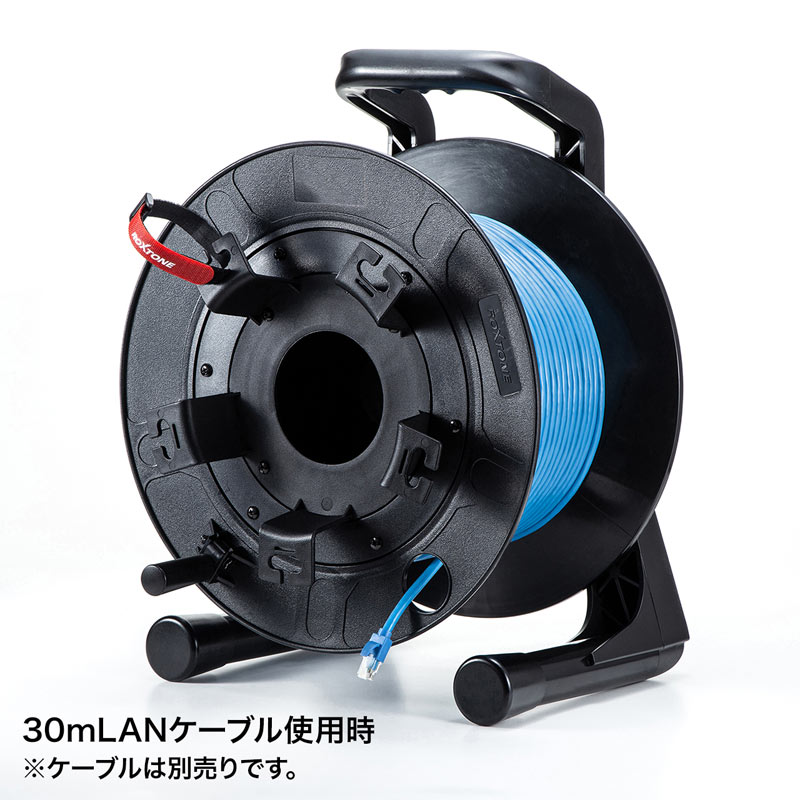

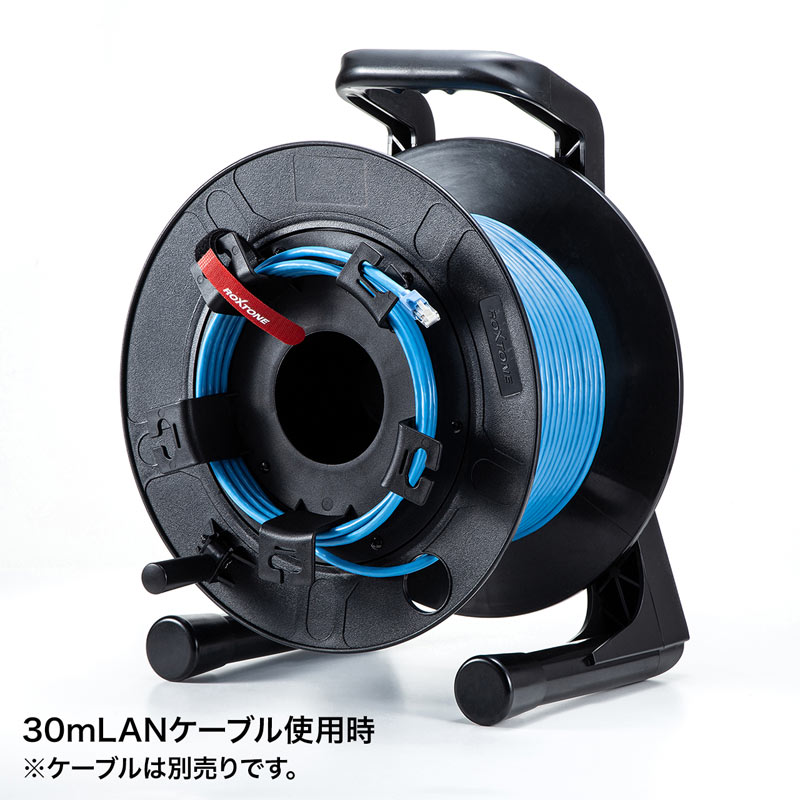

  • 光ケーブル、LANケーブル、同軸ケーブルを巻き取りできます。
  • 380mm大型径のケーブルリールで、6mm径ケーブルを300m巻取り可能です。
  • ケーブル巻取り後、ドラムが回らないよう固定できるロック機能があります。
  • ケーブルをドラム中心部の穴を通してから、コネクタを取り付け加工する仕様になります。

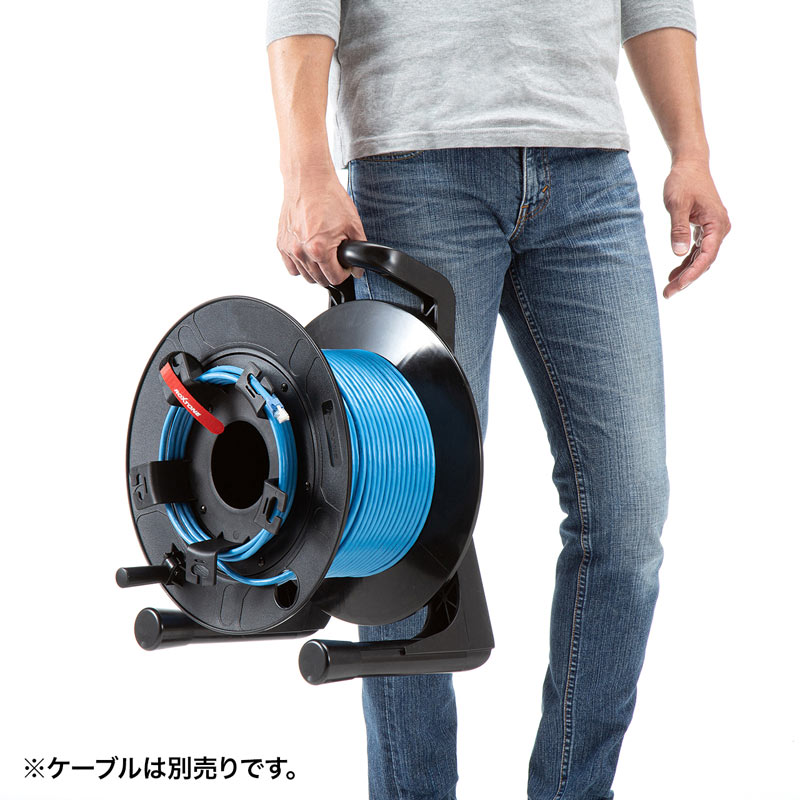

    ※ケーブルは付属していません。

ラインアップ

シリーズ関連(全3件)
LAN-TL16 ケーブルドラムローラー(耐荷重100kg) LAN-TL16 ¥27,830 (税込)
LAN-TL21 ケーブルリール(伸縮ハンドル、キャスター付き) LAN-TL21 ¥25,080 (税込)
LAN-TL23 ケーブルドラムローラー(耐荷重150kg) LAN-TL23 ¥36,080 (税込)
この製品の画像をダウンロード

よくある質問(Q&A)

既製品(コネクタつき)のケーブルを巻き取りできますか。
