ノイズの影響を受けず、長距離ネットワークに最適、Gigabit伝送、PoE＋＋対応 -40℃～＋75℃の耐環境性に優れた産業用光メディアコンバータ。

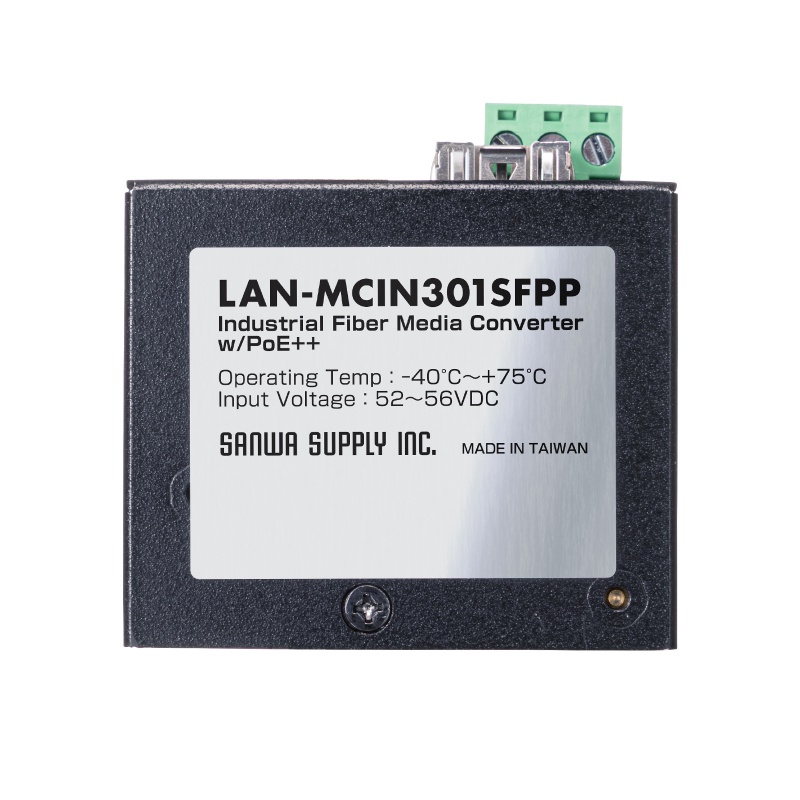

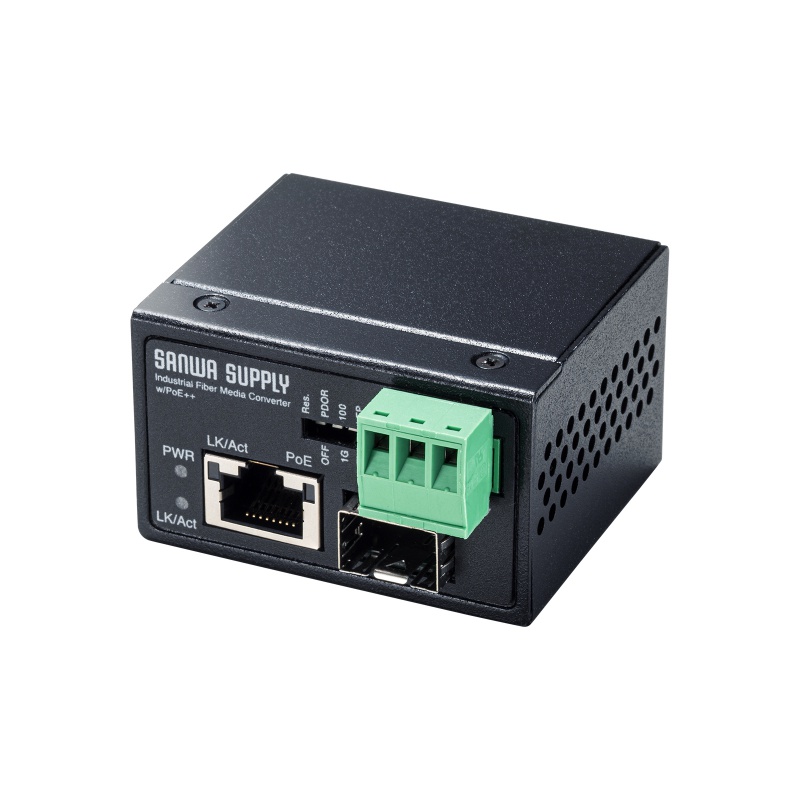

LAN-MCIN301SFPP
産業用光メディアコンバータ
- 標準価格
- ¥76,120（税抜き ¥69,200）
- JANコード
- 4969887776001
- 10/100/1000スイッチ 10/100/1000Mbpsスイッチングハブです
- JumboFrame Jumbo Frame（最大9600バイト）対応です
- SFP mini－GBICコンバータを使用することで光ファイバケーブルを接続できます
- AUTO MDIX クロス･ストレートケーブルを自動変換しますので、ケーブルの接続ミスを防ぎます
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

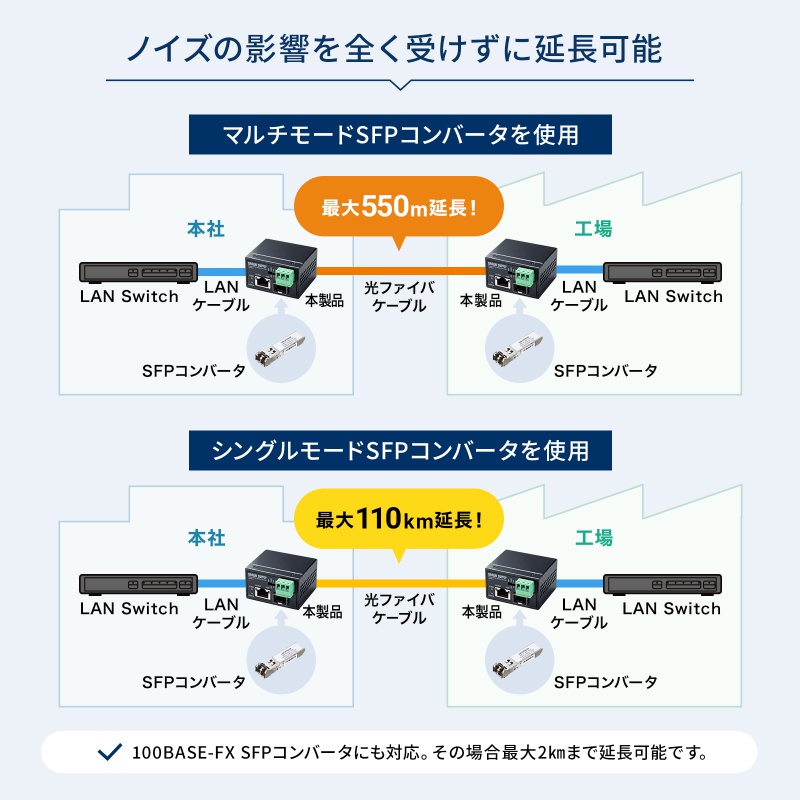

電気信号を光信号に変換し、長距離通信を実現
光メディアコンバータとは、電気信号を光信号に、光信号を電気信号に変換する変換装置です。
光メディアコンバータ機器間を、レーザー光やLED光などの光信号を使用して伝送します。
伝送損失が極めて小さく、電磁気の影響を受けないので、高速でしかも長距離伝送を可能にします。

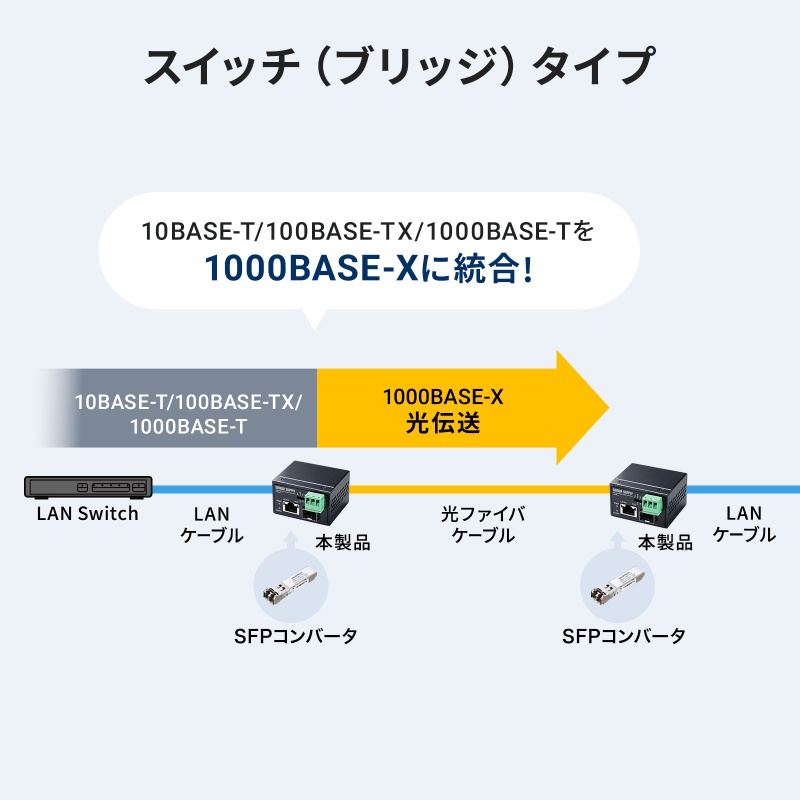

スイッチ（ブリッジ）タイプ
10BASE-T/100BASE-TX/1000BASE-Tの伝送規格に対応したLANスイッチからの電気信号を、SFPコンバータを使用して1000BASE-SX、1000BASE-LXのGigabit光伝送信号に変換可能なスイッチタイプ(ブリッジタイプ)です。

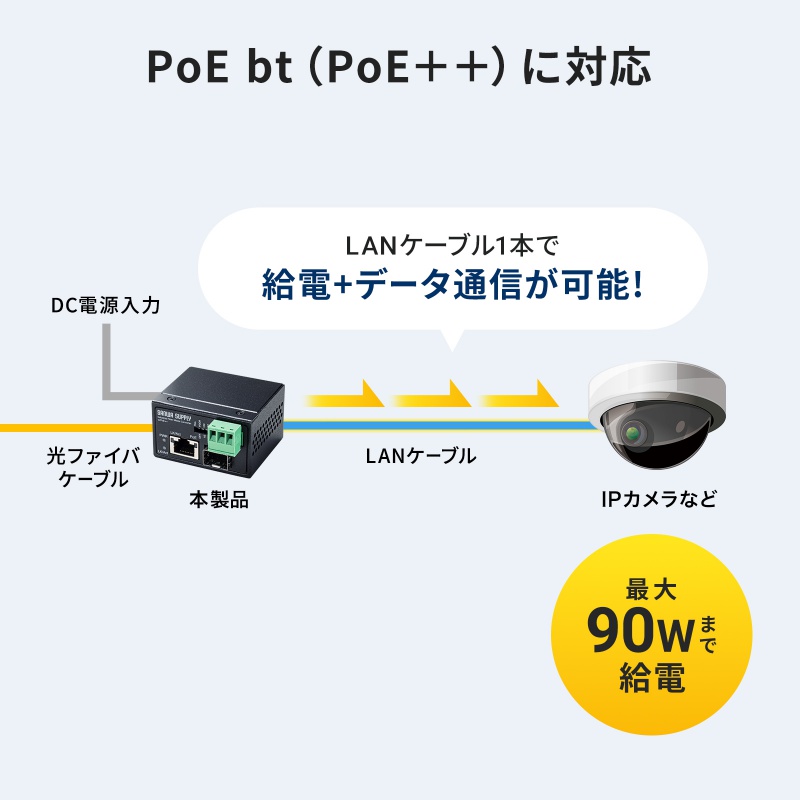

PoE bt（PoE＋＋）に対応
IEEE 802.3bt（PoE++）準拠。高消費電力IPカメラやPoE対応周辺機器にLANケーブル1本で通信と電力（最大90W）を供給することができます。

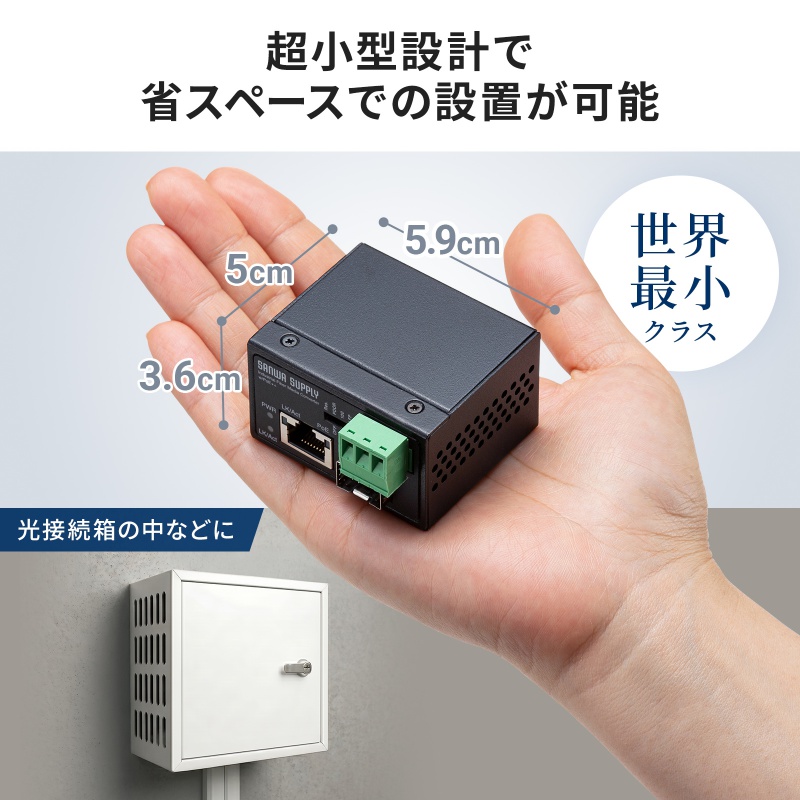

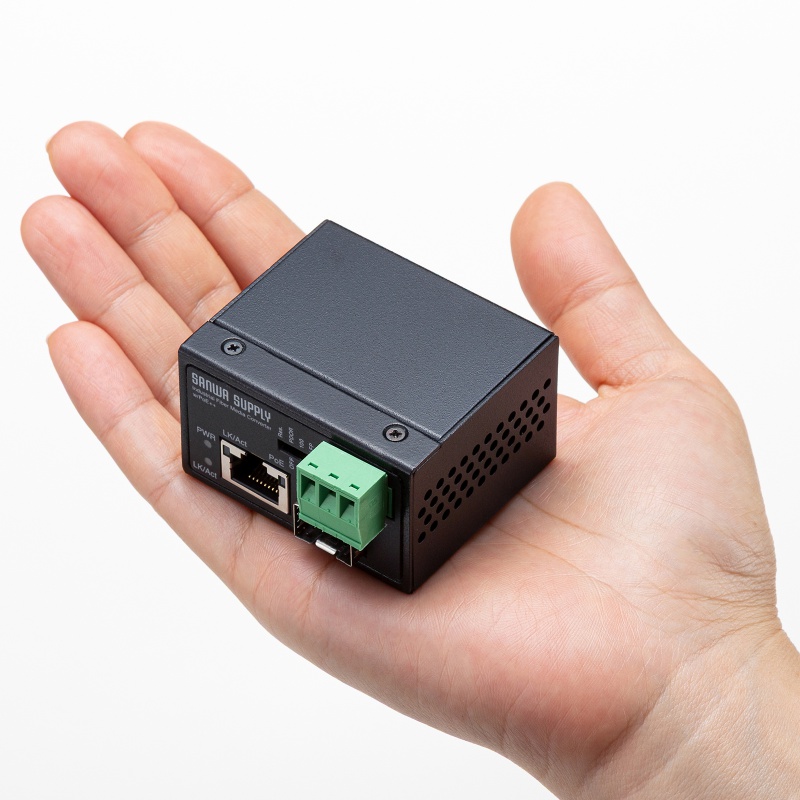

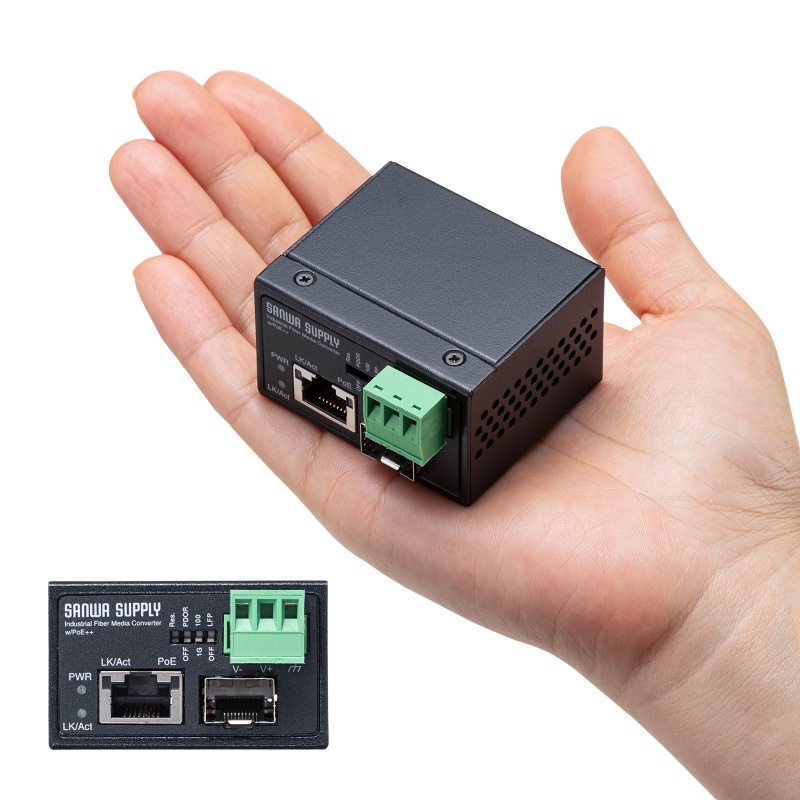

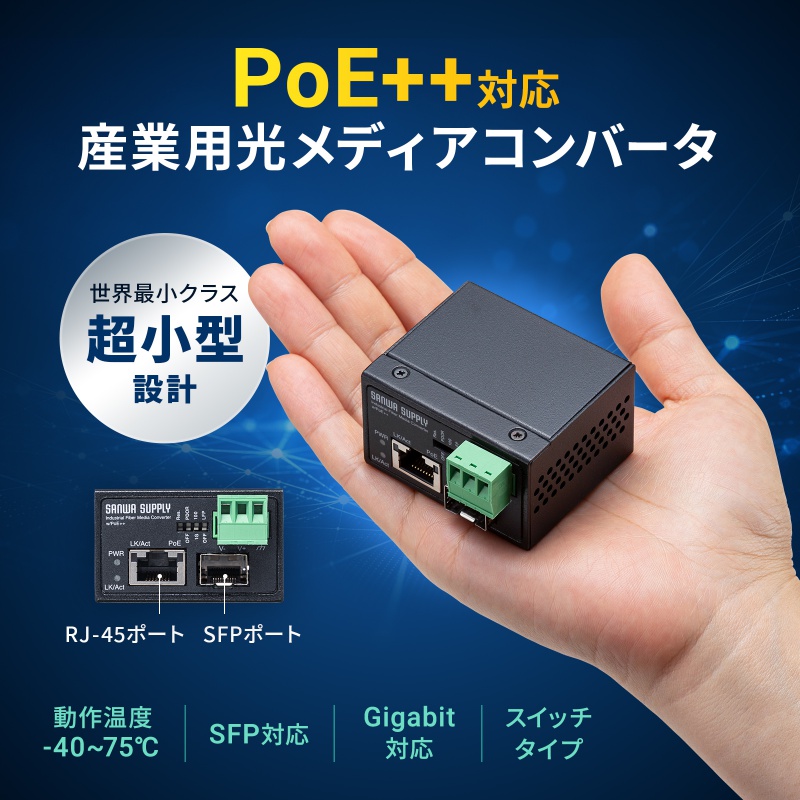

超小型設計で、省スペースでの設置が可能
世界最小クラスの超小型設計で、光接続箱や光成端箱への組み込みも可能です。
-40〜75℃の環境で使用可能
動作温度範囲-40℃〜+75℃に対応しており、温度差の大きい屋外環境、工場などでも安定動作を可能にします。

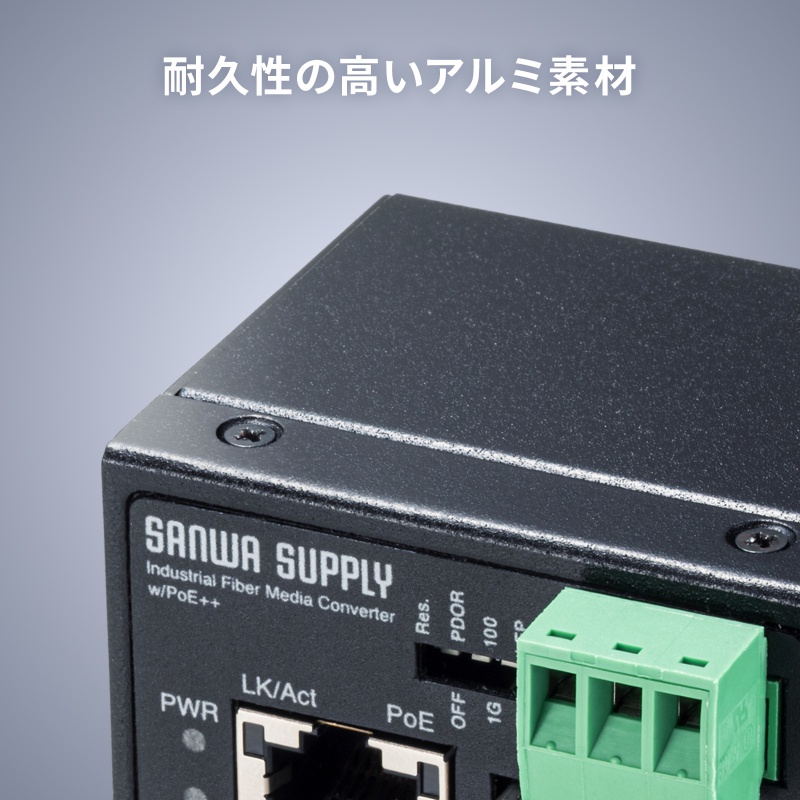

耐久性の高いアルミ素材
堅牢アルミ筐体（IP30）で、振動・衝撃に強く、産業用途に最適です。

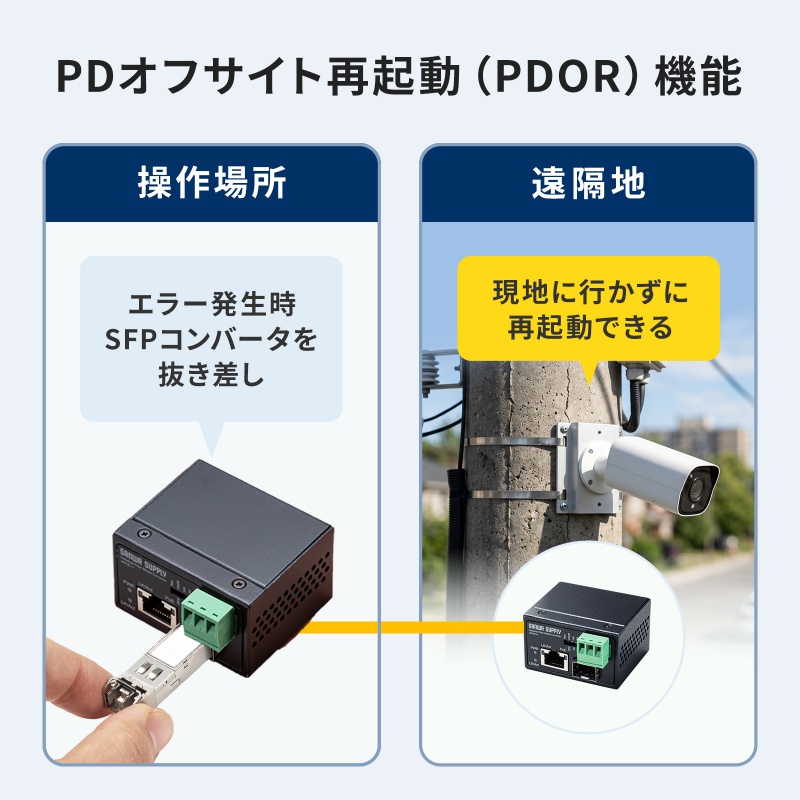

PDオフサイト再起動（PDOR）機能
SFPトランシーバーの抜き差しのみで、遠隔地のIPカメラやAPなどのPD機器を再起動可能、障害発生時の現地作業やメンテナンスコストを削減します。

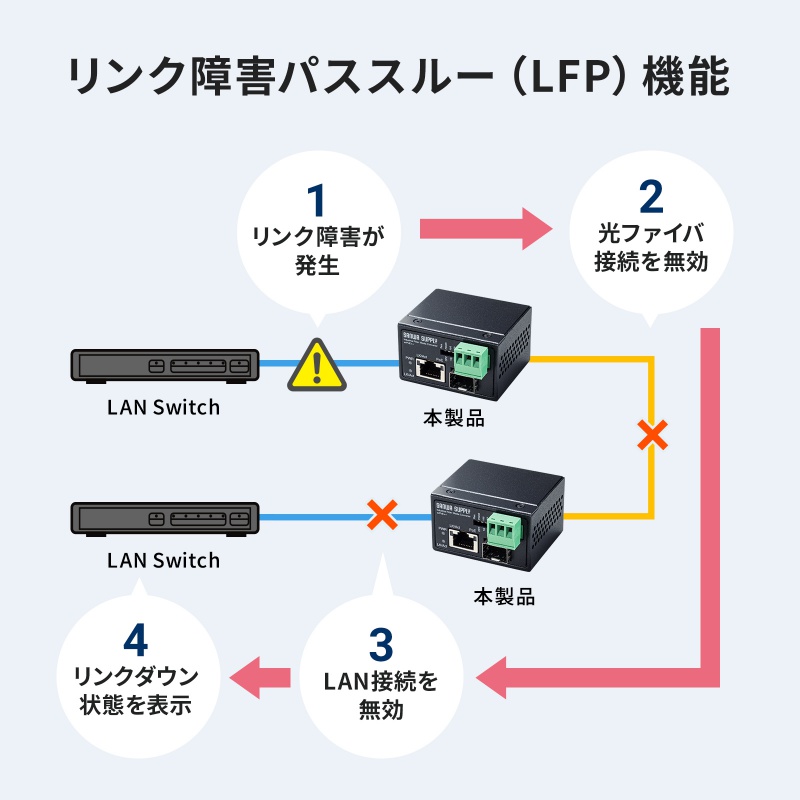

リンク障害パススルー（LFP）機能
片側のリンク障害を反対側の機器に通知し、また反対側の
リンクも自動的に切断する「リンク障害検知機能」を搭載
しています。

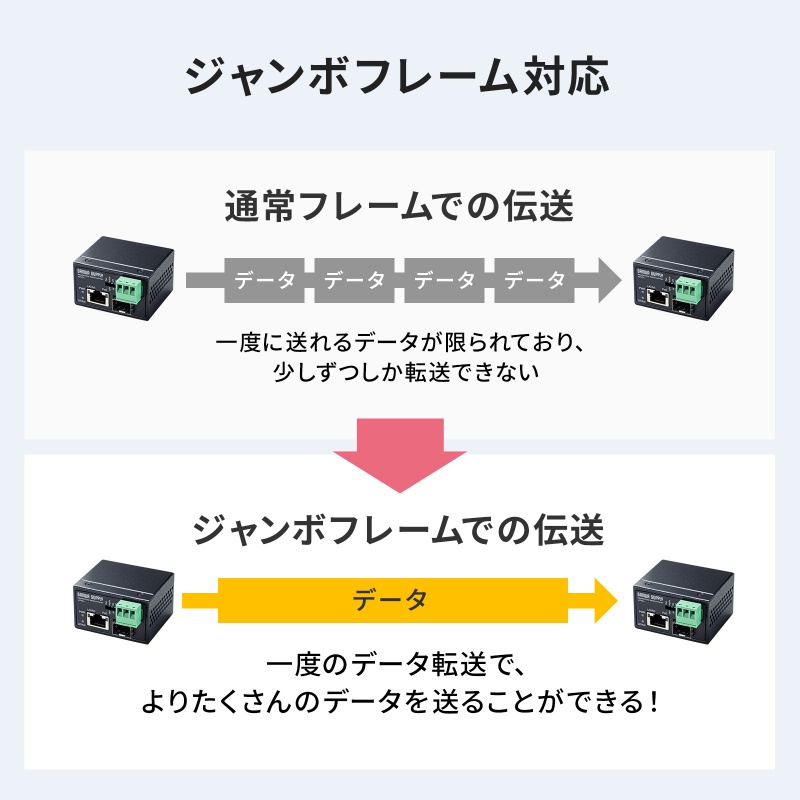

ジャンボフレーム対応
フルデュプレックス対応、フロー制御機能、ジャンボフレーム機能を搭載しています。
フルデュプレックスで同時に送受信し、フロー制御機能でデータの混雑を防ぎ、ジャンボフレーム機能で一気に大量のデータを送れるので、高速かつ安定した通信が可能です。

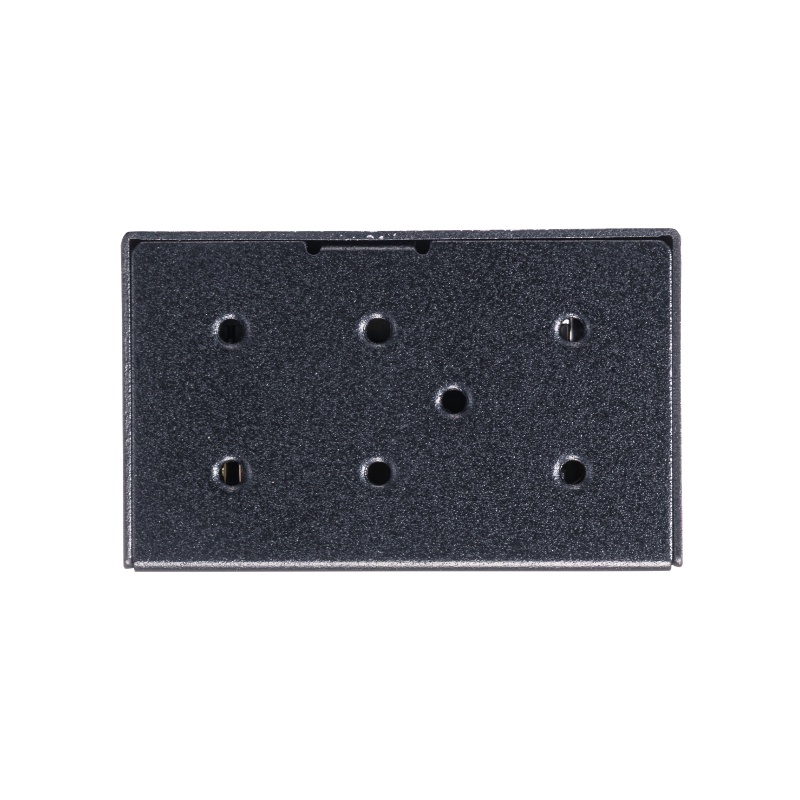

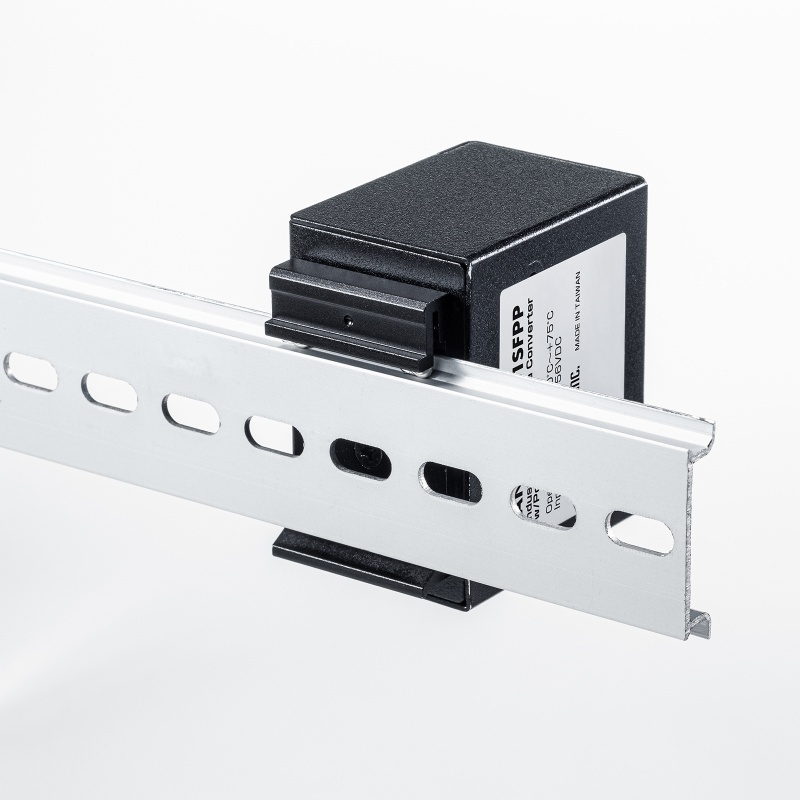

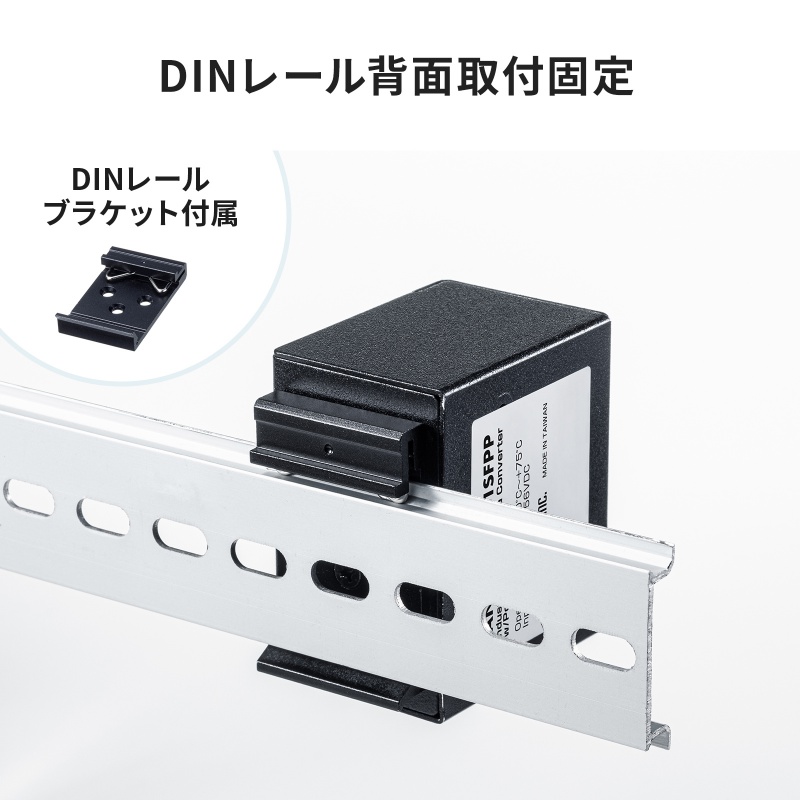

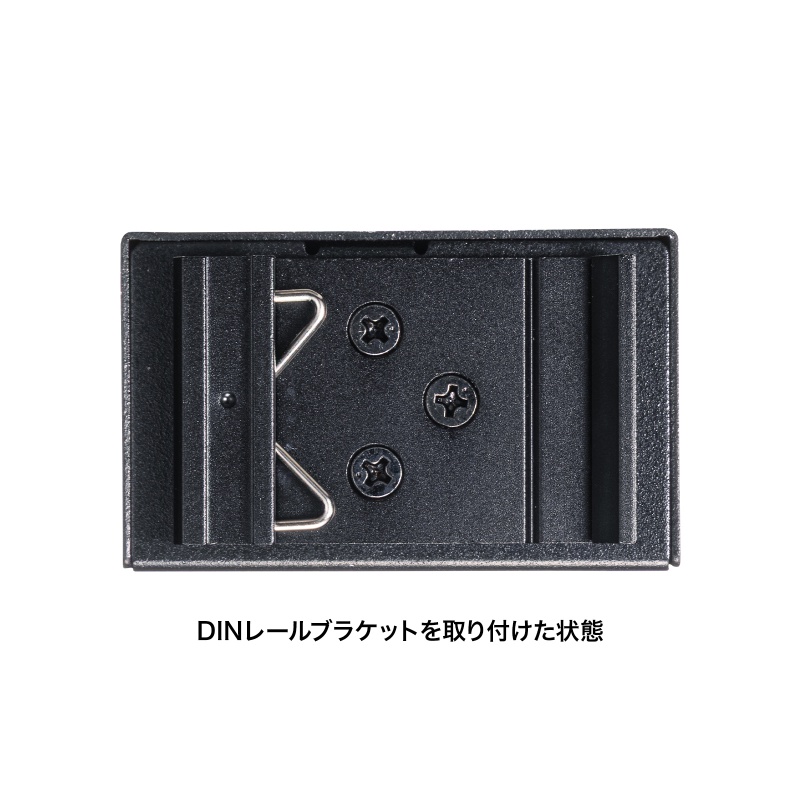

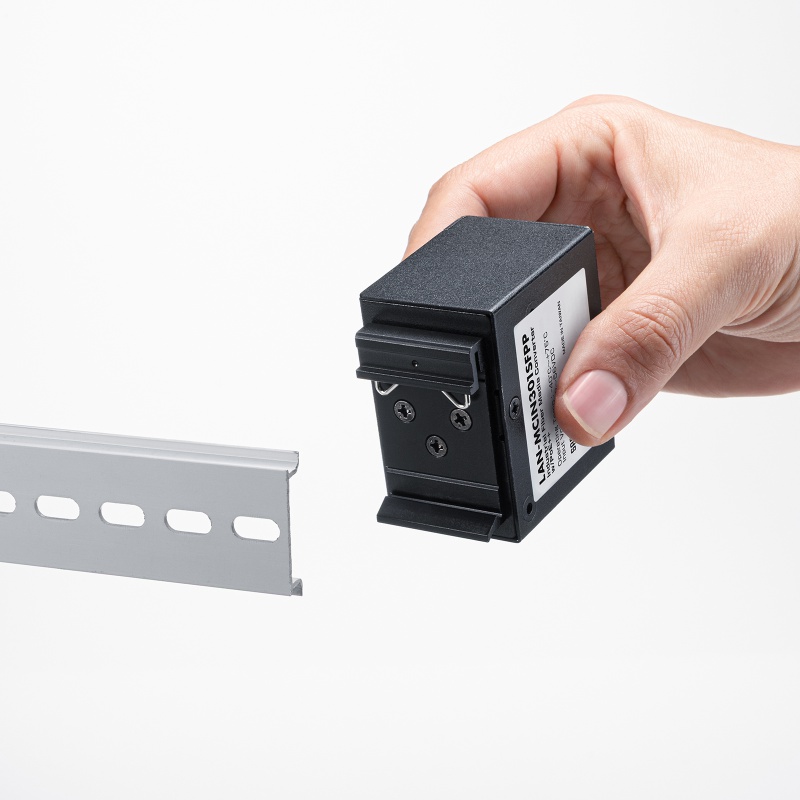

DINレール背面取付固定
DINレールブラケット付きで、工場のFAネットワークや屋外環境、振動の多い現場での設置で、信頼性の高い環境を構築できます。

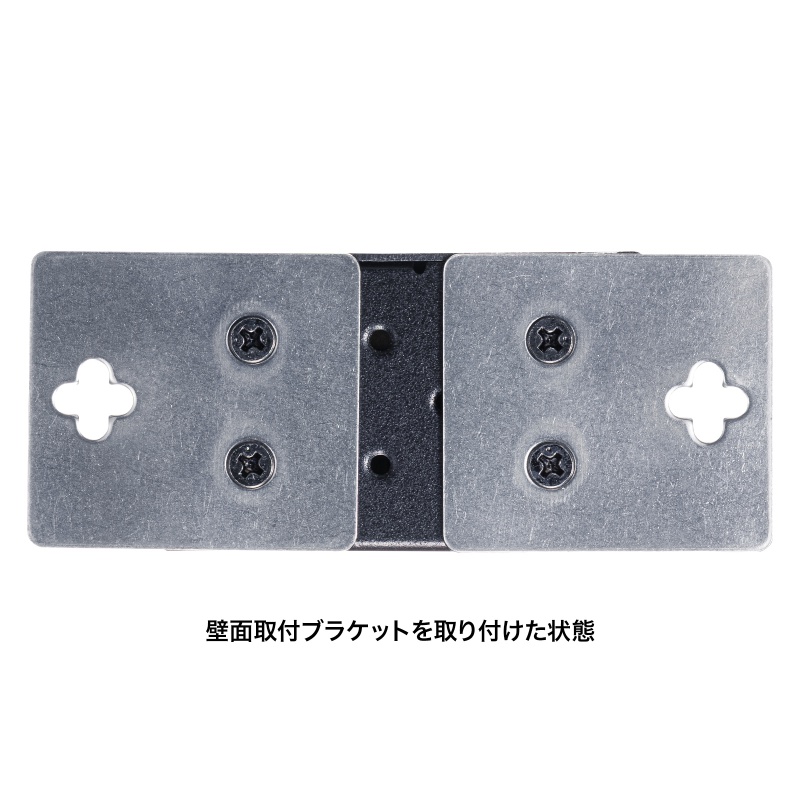

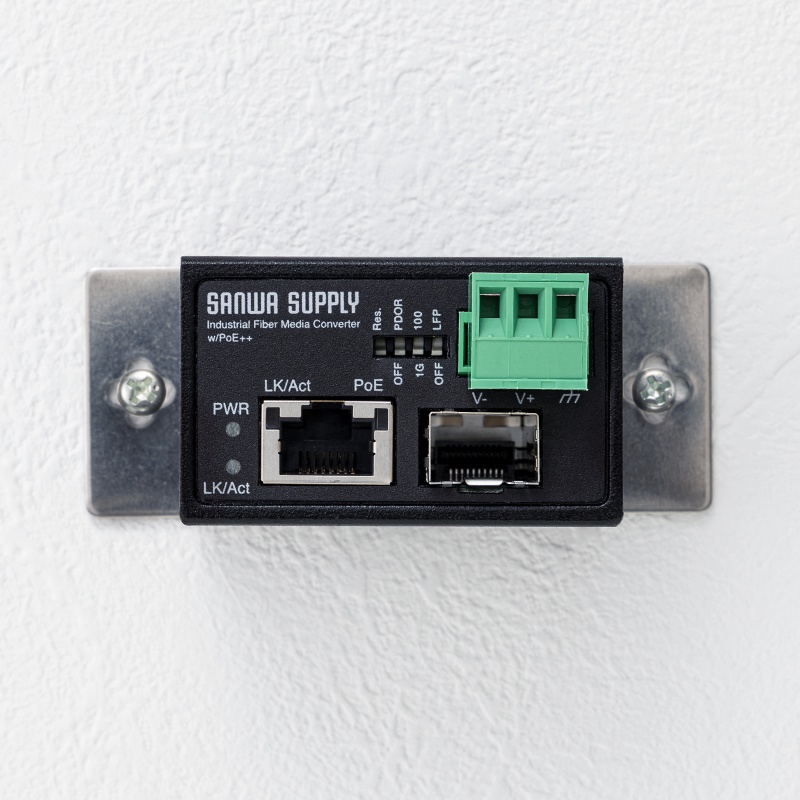

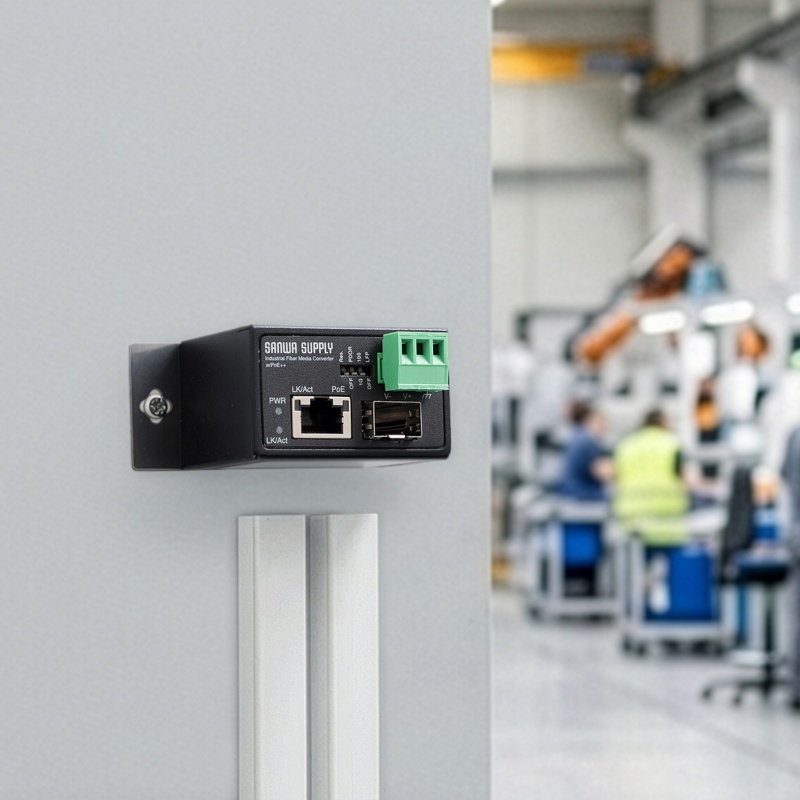

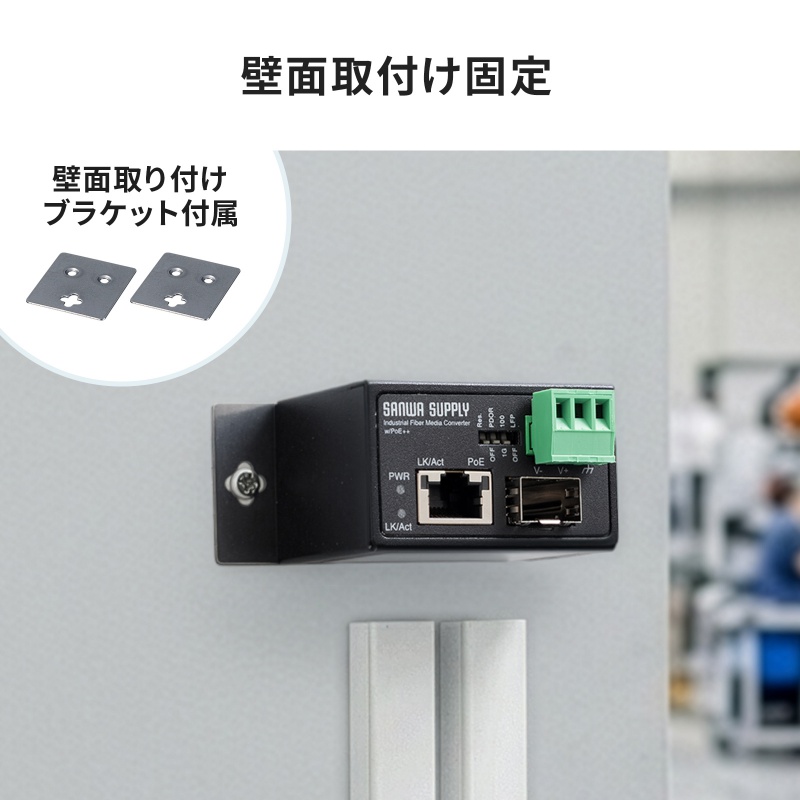

壁面取付け固定
専用の壁面取付けブラケットを使用し、工場壁面や配線盤の省スペースな設置や、屋外壁面への設置に対応します。

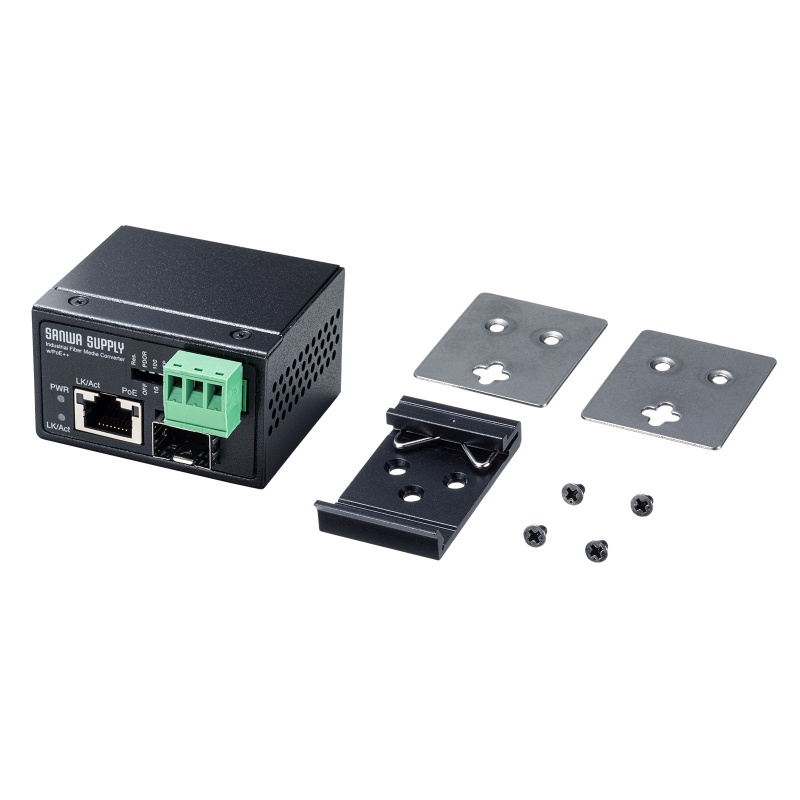

付属パーツ
仕様
| 規格 | IEEE802.3/u/ab/z、IEEE 802.3x（フロー制御）、IEEE 802.3af/802.3at/ 802.3bt（PoE/PoE+/PoE++）準拠 |
|---|---|
| コネクタ | SFPポート×1－RJ-45コネクタ×1 |
| RJ-45ポート | 10BASE-T、100BASE-TX、1000BASE-T、Auto MDI/MDI-X、PoE PSE対応 |
| SFPポート | 1000BASE-X、100BASE-FX |
| スイッチング方式 | 同一速度時/コンバータモード、異速度時/ストア＆フォワード方式 |
| スイッチ性能 | バックプレーン帯域/4Gbps、MACアドレステーブル/1K、パケットバッファ/512Kbits、ジャンボフレーム/最大16KB |
| 通信性能 | 対応速度/10/100 /1000Mbps、デュプレックス/全二重／半二重、プロトコル/CSMA/CD |
| PoE仕様 | PoE方式/PSE（給電側）、最大給電能力/90W（56VDC入力時）、PoEピン配置/ V+ 3、4、5、6、/ V- 1、2、7、8 |
| 機能 | PDオフサイト再起動（PDOR）、リンク障害パススルー（LFP）、SFP速度切替（100M/1Giga）、Auto Negotiation |
| 対応モジュール仕様 | MMF（850nm、220/500m）、SMF（1310nm、10/30km）、SMF（1550nm、50/70/110km）、WDM（BiDirectional TX 1310nm/RX 1550nm、10/20/40/60km）、WDM（BiDirectional TX 1550nm/RX 1310nm、10/20/40/60km） |
| DC入力電源 | 端子/2P（DC+、DC-）、電源入力/DC 52～56V、消費電力/2.24W（PoE未使用時） |
| 温度範囲 | -40℃～＋75℃ |
| 湿度範囲 | 5～95％（結露なきこと） |
| 材質 | スチール |
| サイズ | W59×D50×H36mm |
| 重量 | 94g |
| 付属品 | DINレールブラケット、壁面取付ブラケット×2、ネジ×4本 |
特長
- 10/100TX/1000T-100/1000SFP用のPoE対応の産業用小型サイズの光メディコンバータです。
- ギガビット対応・高性能通信で10M/100M/1000M（全二重・半二重）に対応、スループット100％、フレームロス0％を実現します。
- SFP速度切替対応（1Giga/100M）で、接続機器やネットワーク構成に応じた柔軟な速度設定が可能です。
- IEEE 802.3bt（PoE++）対応。最大90W給電高消費電力の屋外IPカメラや周辺機器にも安定した電力供給が可能なPoE bt対応しています。
- 広温度対応（-40℃～+75℃）のため、屋外・過酷環境でも安定動作を実現します。
- ジャンボフレームに対応（最大16KB）しており、高効率なデータ転送を実現します。
- リンク障害パススルー（LFP）機能対応で、光/メタルいずれかのリンク異常を即座に反映し、障害検知を容易に行います。
- PDオフサイト再起動（PDOR）機能搭載しており、SFPトランシーバーの抜き差しのみで、遠隔地のPD機器を再起動可能、現地作業やメンテナンスコストを削減します。
- 世界最小クラスの超小型設計で、屋外カメラ筐体や狭小スペースへの組み込みに最適です。
- 堅牢アルミ筐体（IP30）で、振動・衝撃に強く、産業用途に最適です。
- DINレール/壁面取り付けに対応しており、設置環境に応じた柔軟な取り付けが可能です。
※本製品にSFPは付属していません。
≪ご注意≫
※本製品にSFPは付属していません。
対応情報

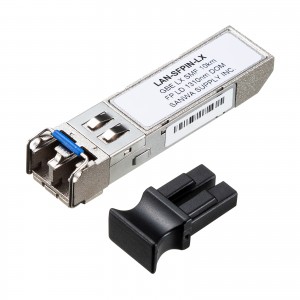

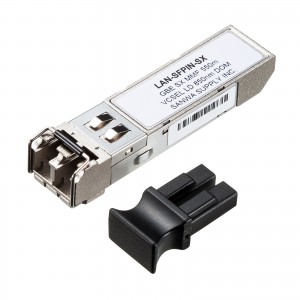

| 対応SFPモジュール | LAN-SFPIN-SX
LAN-SFPIN-LX LAN-SFPD-SX LAN-SFPD-LX LAN-SFPDBI-1315 LAN-SFPDBI-1513 CFORTH-SFP-34-10 CFORTH-SFP-43-10 |
|---|
