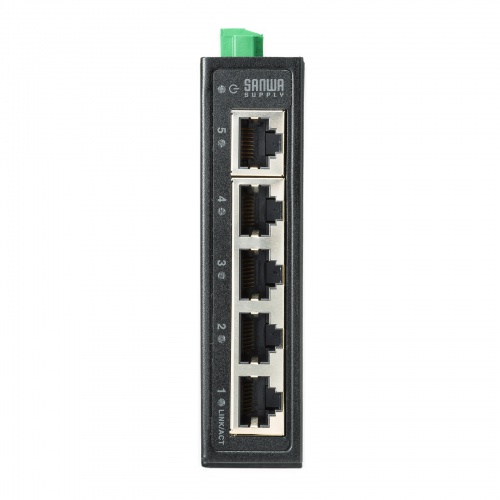

LAN-GIGAFA505の画像を表示しています。

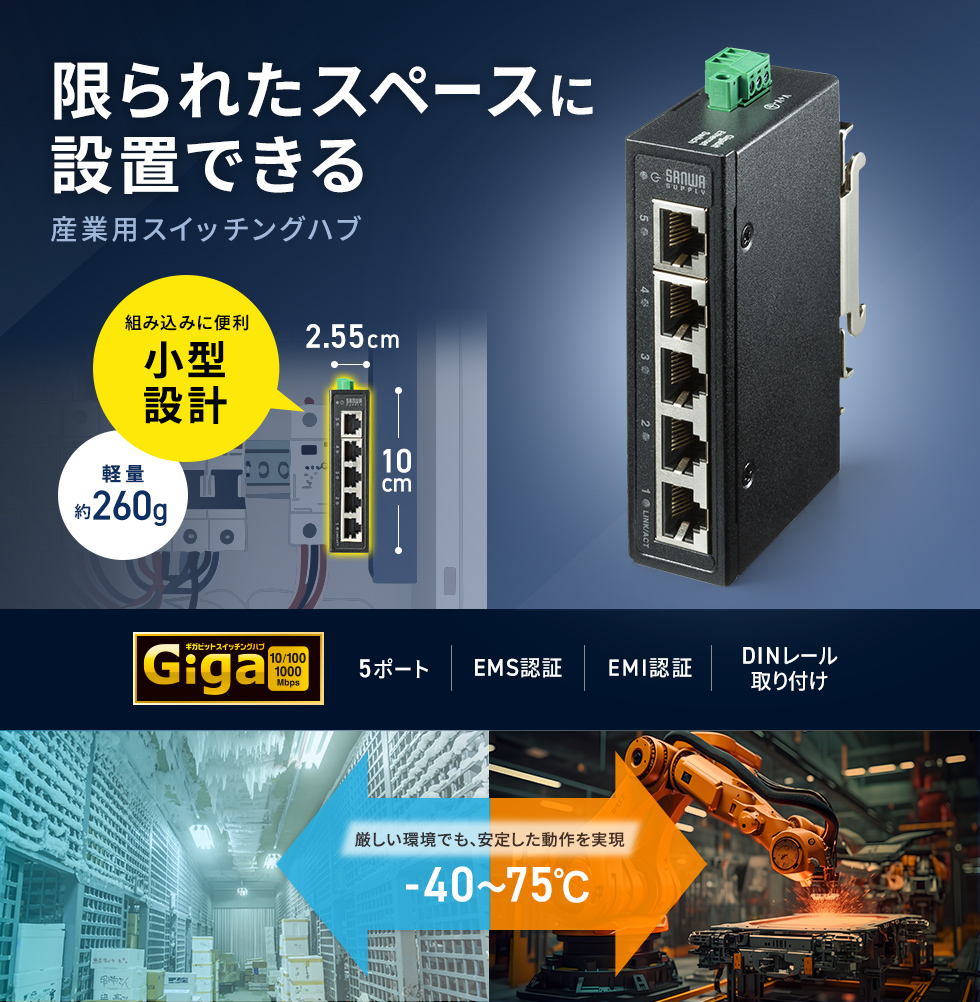

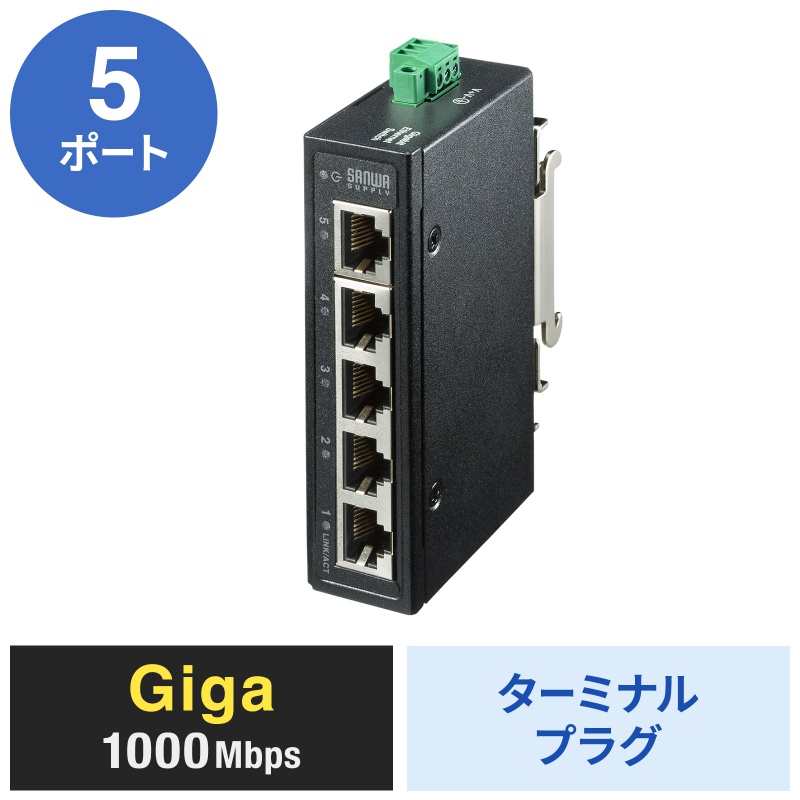

－40～75℃の過酷環境に対応する超コンパクト設計の産業用ギガビットスイッチ (5ポート）

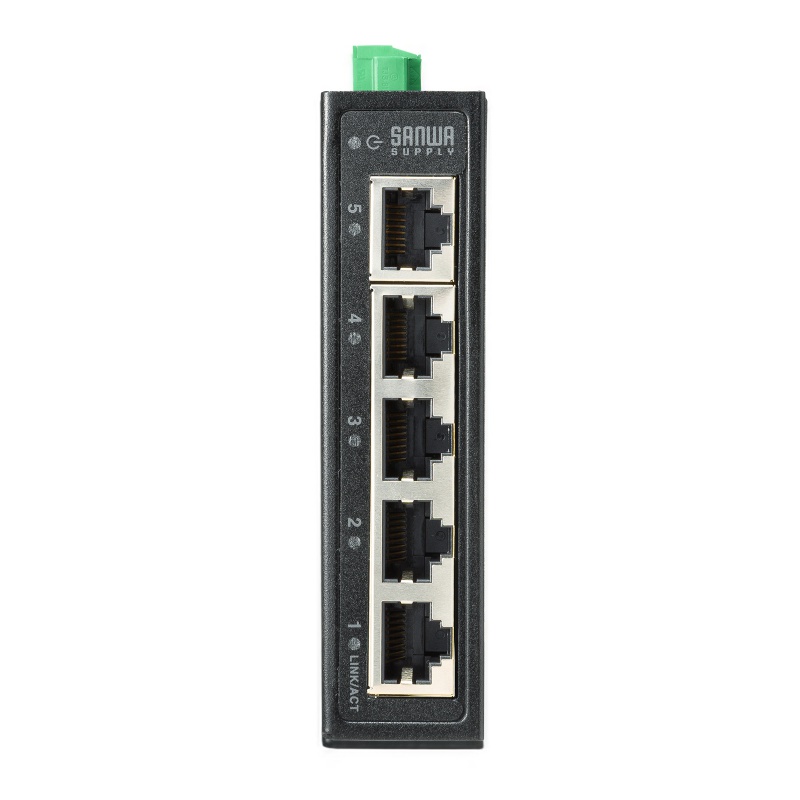

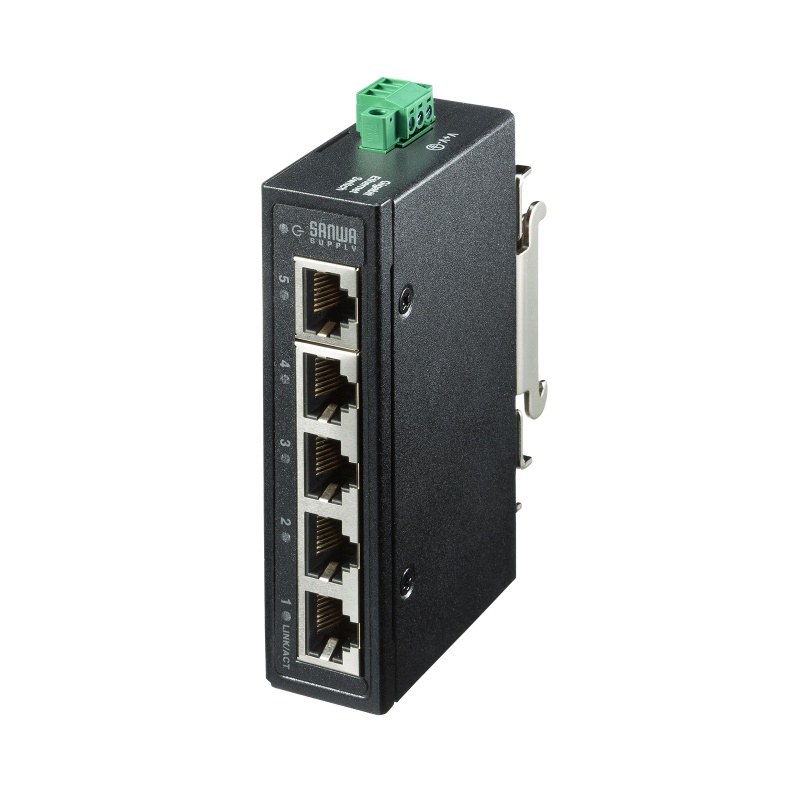

LAN-GIGAFA505
産業用ギガビット対応スイッチングハブ(高耐久/5ポート)
- 標準価格
- ¥30,800（税抜き ¥28,000）
- JANコード
- 4969887775837
- 5ポート USB5ポートハブです
- 10/100/1000スイッチ 10/100/1000Mbpsスイッチングハブです

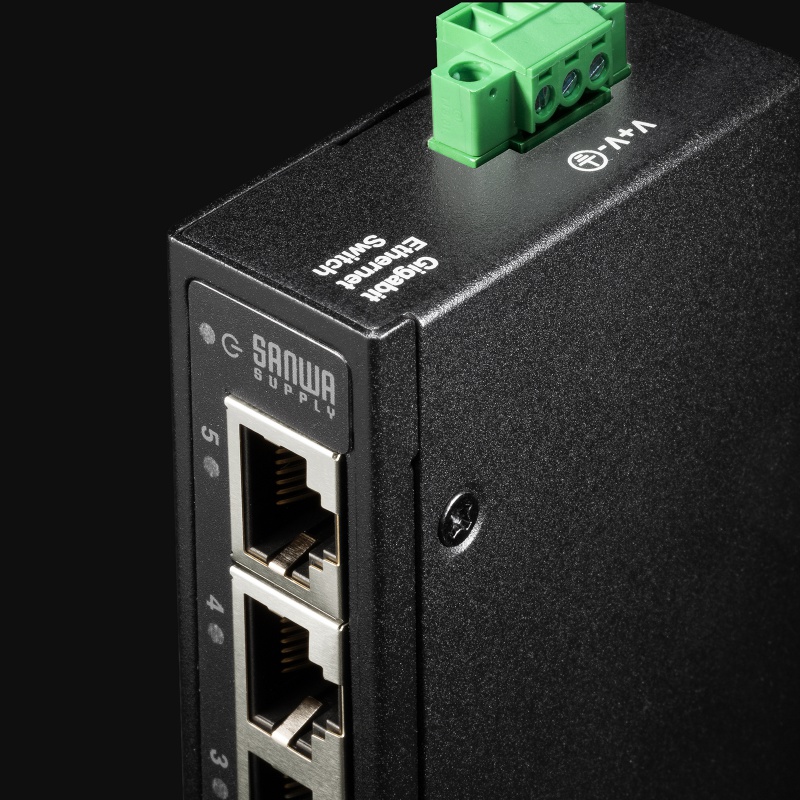

- ターミナルブロック 緑色のブロック状のコネクタで、電源コネクタやアラームなどの機能があります。
- AUTO MDIX クロス･ストレートケーブルを自動変換しますので、ケーブルの接続ミスを防ぎます
- JumboFrame Jumbo Frame（最大9600バイト）対応です
- 壁掛け対応 壁掛け用ホール付きです
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

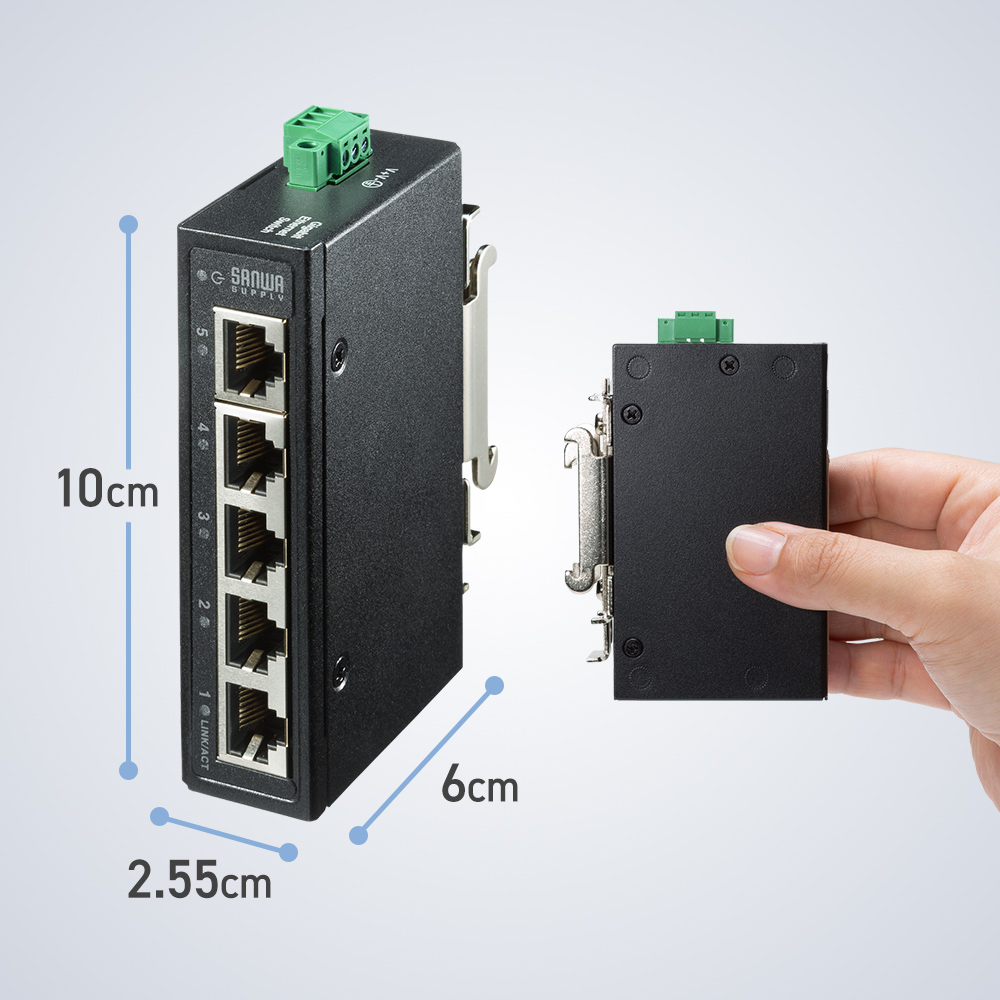

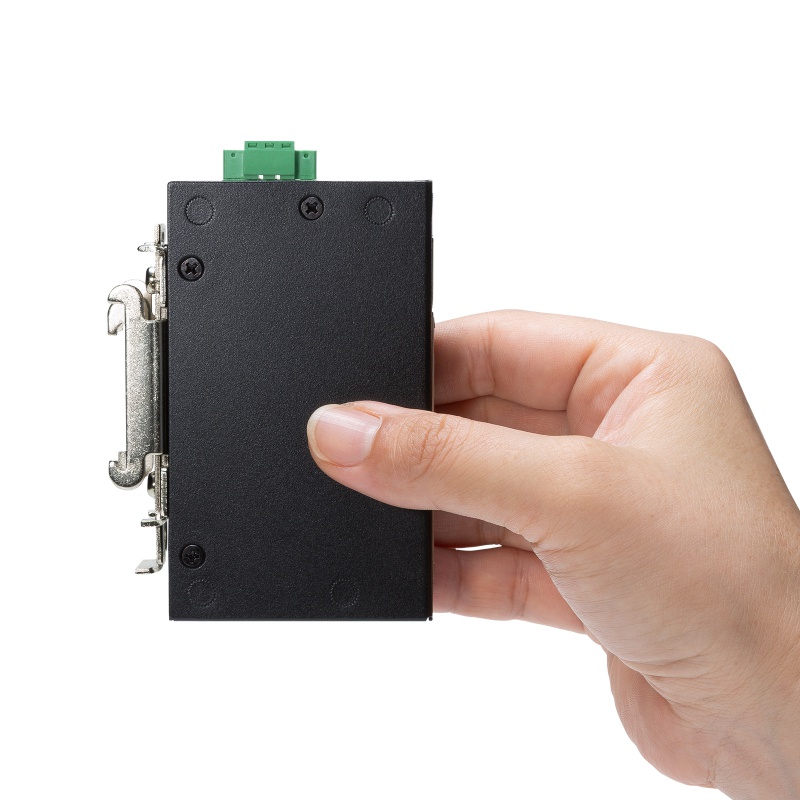

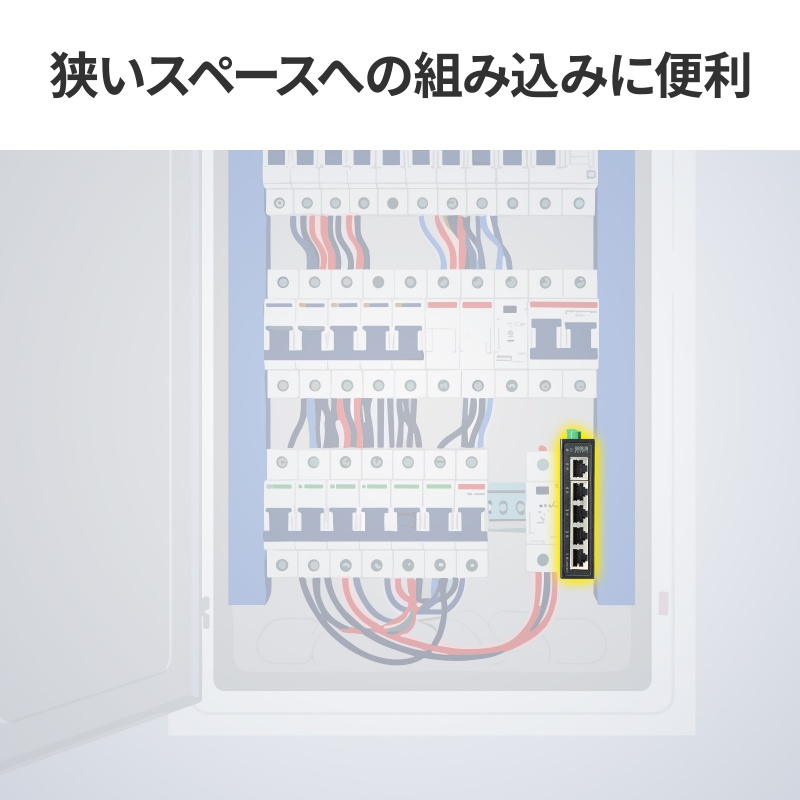

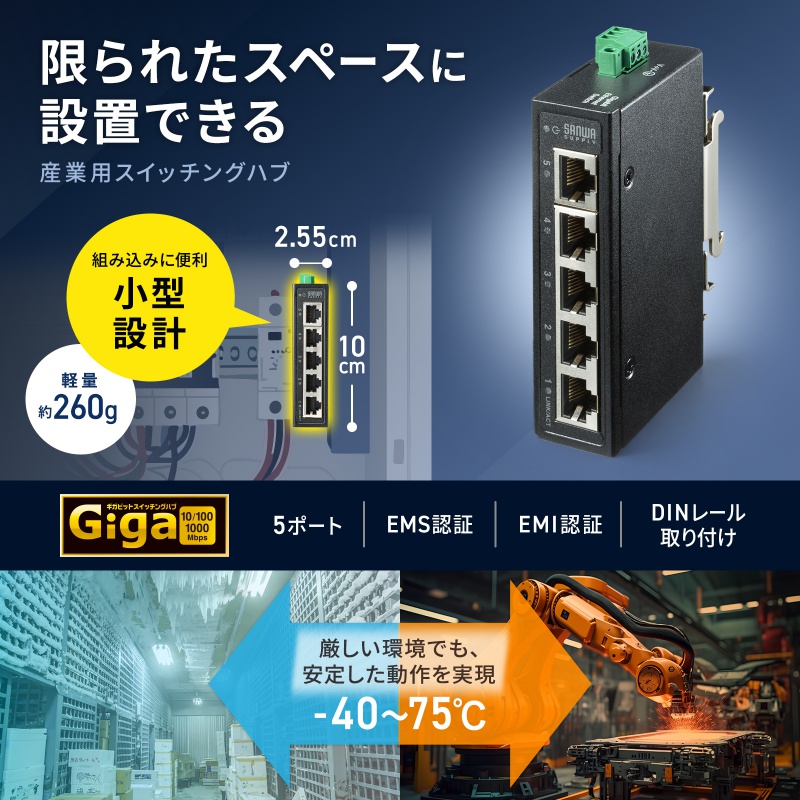

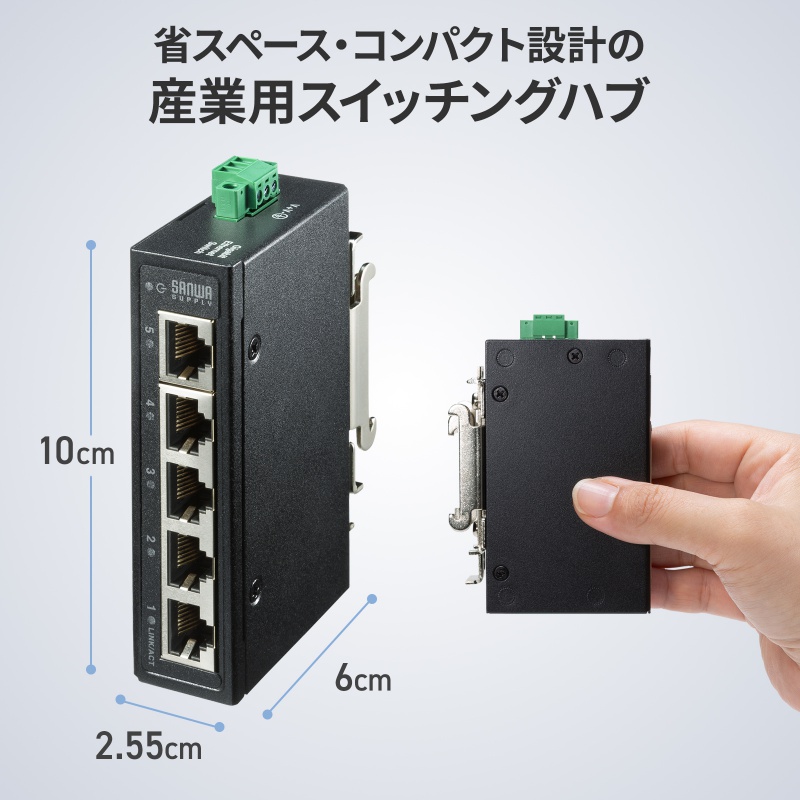

省スペース・コンパクト設計の産業用スイッチングハブ
片手で持てるほどのコンパクトサイズで、限られたスペースでも簡単に導入できるように設計されています。

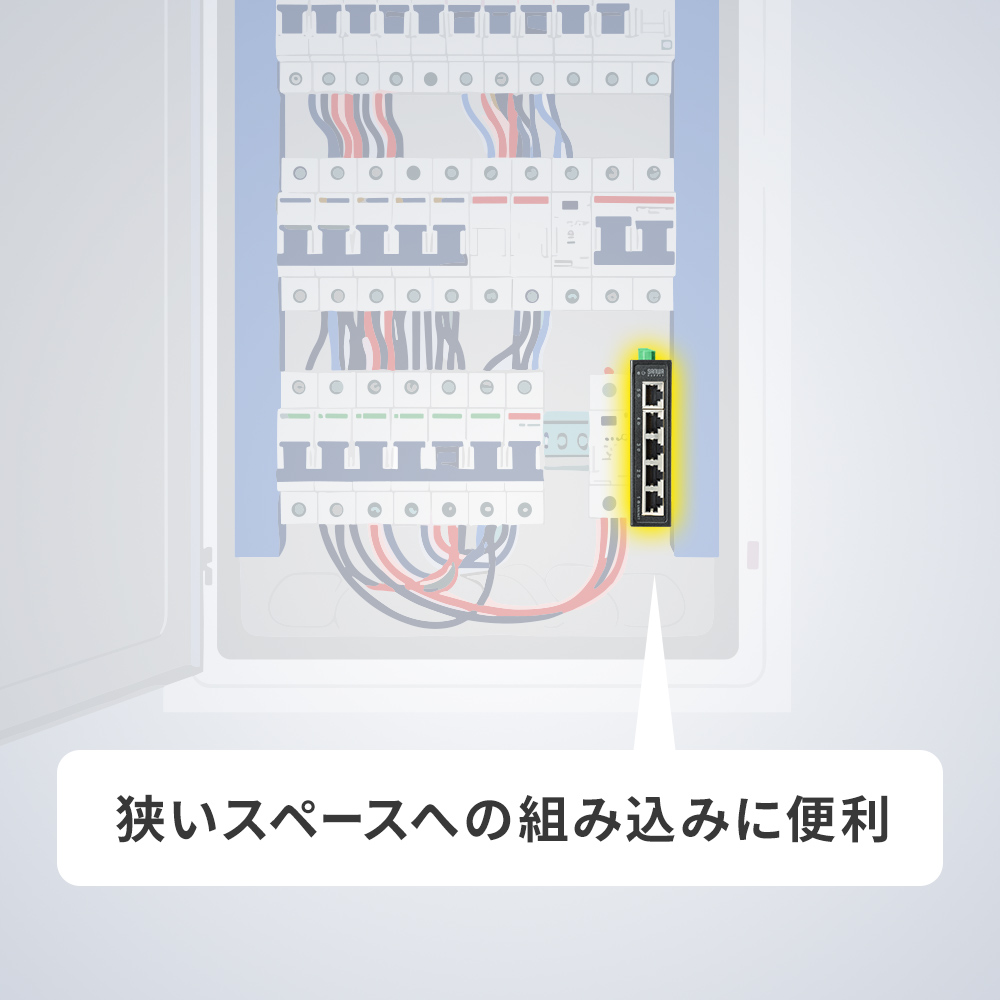

産業機器や制御盤への組み込みに便利です。

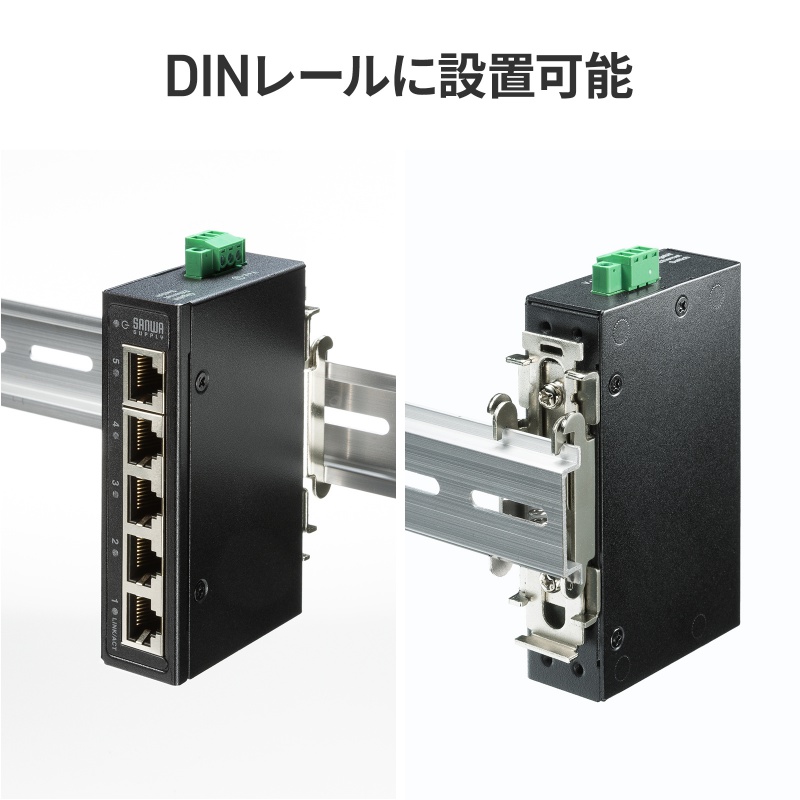

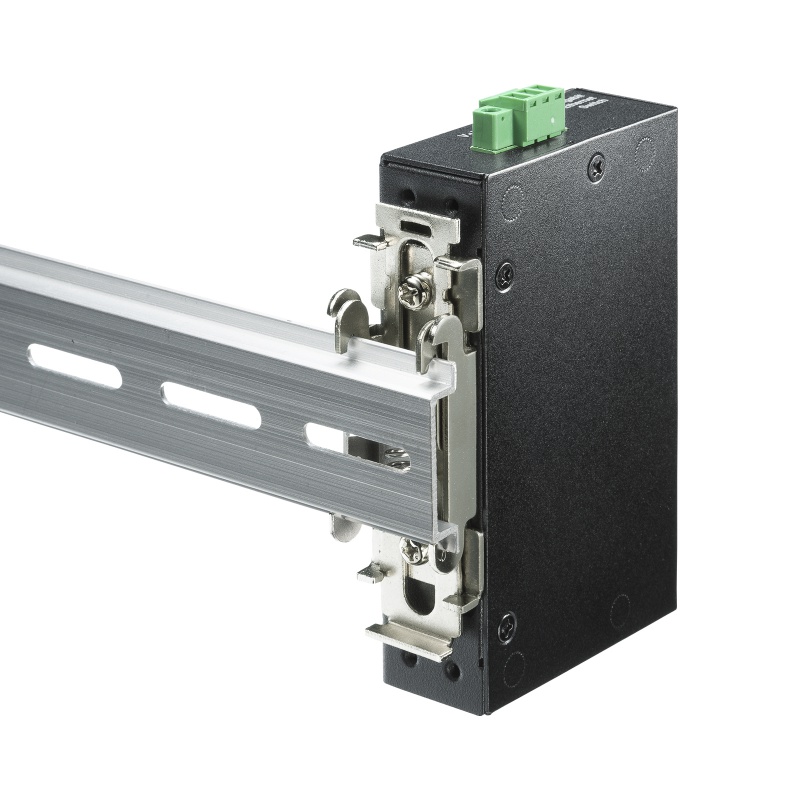

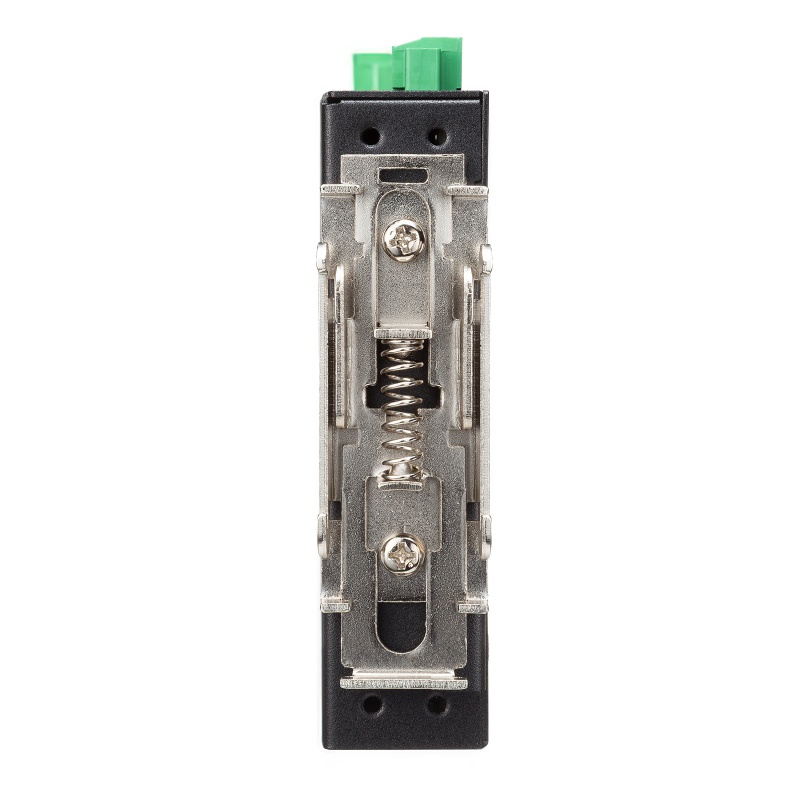

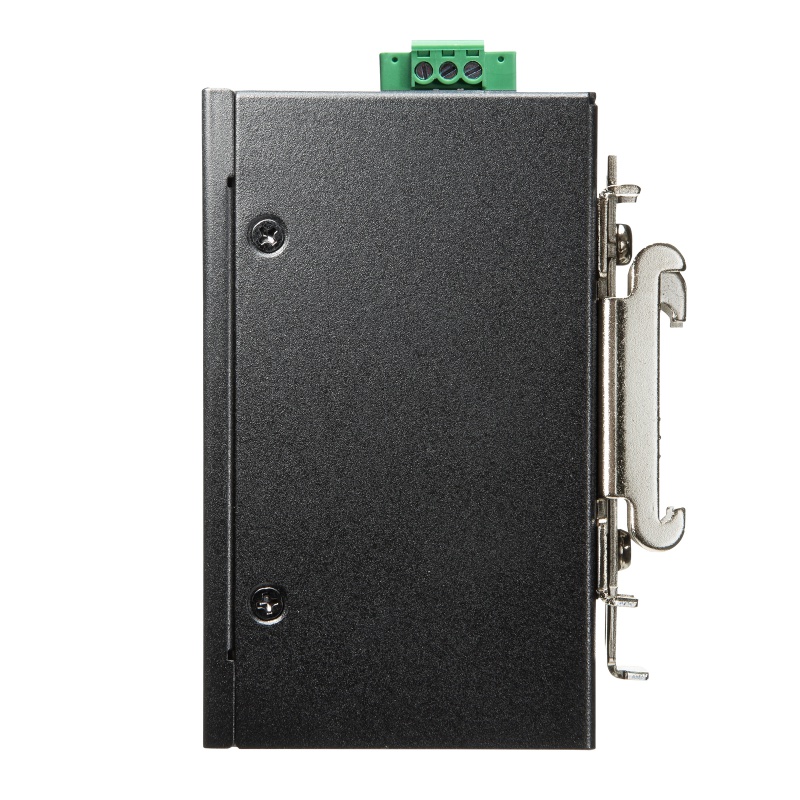

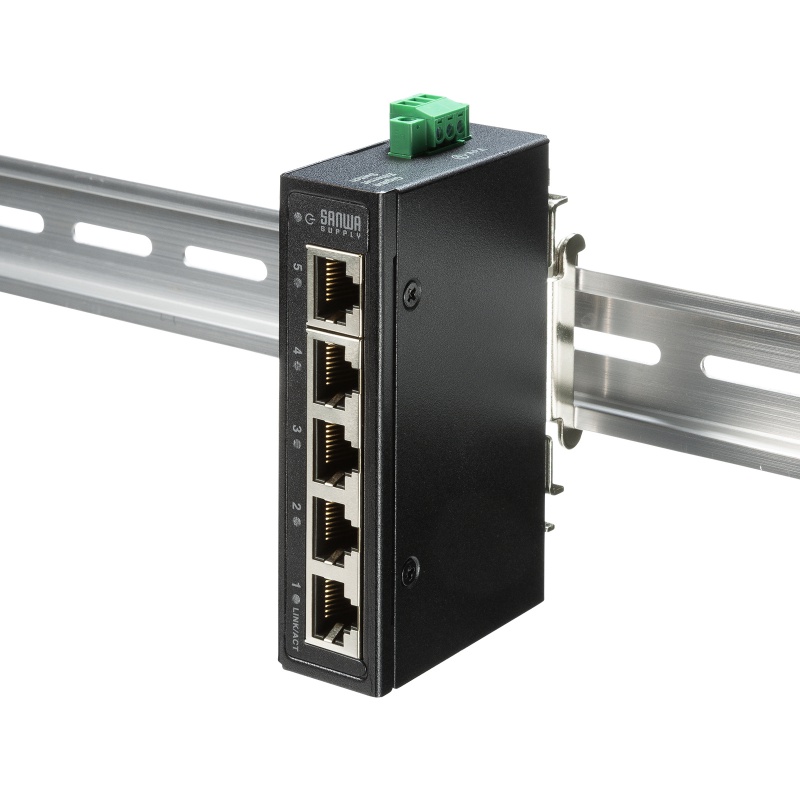

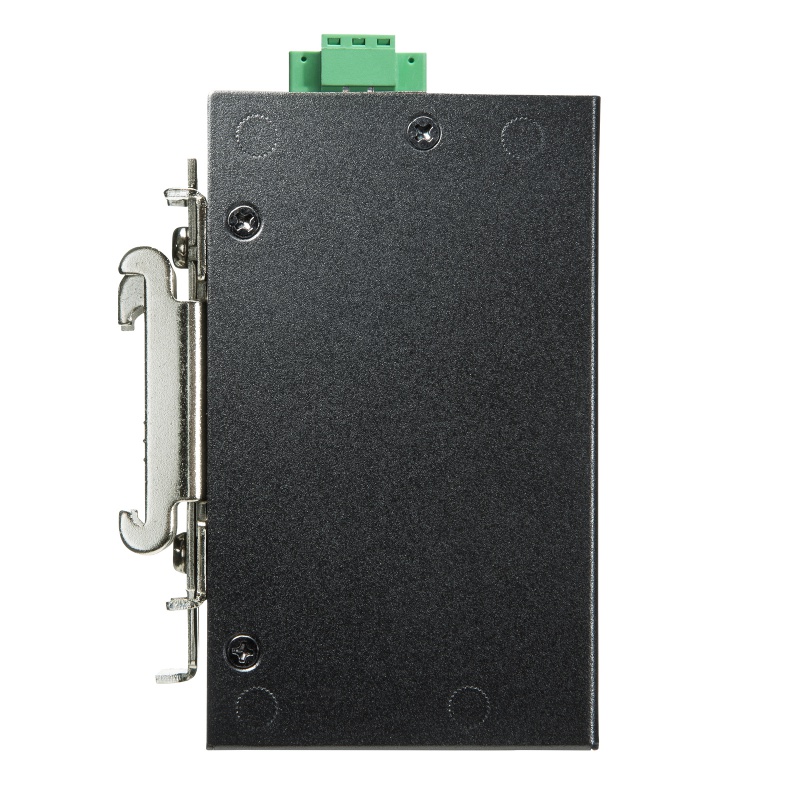

DINレールに設置可能
制御盤などのDINレールへ省スペース設置が可能です。軽い力で簡単に着脱できるDINレール取付金具を採用。設置・交換時の作業負担を軽減し、メンテナンス性を高めています。
過酷な環境下でも設置可能
動作温度範囲-40℃〜+75℃に対応しており、温度差の大きい屋外環境、工場などでも安定動作を可能にします。
EMS認証・EMI認証を取得済み
高品質を証明するEMS認証、EMI認証を取得しています。

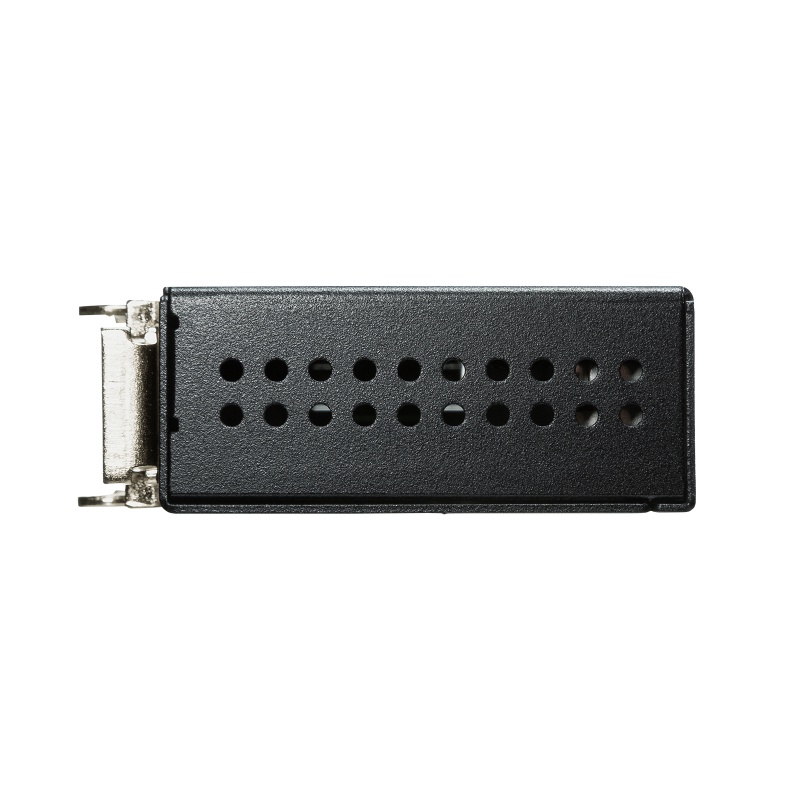

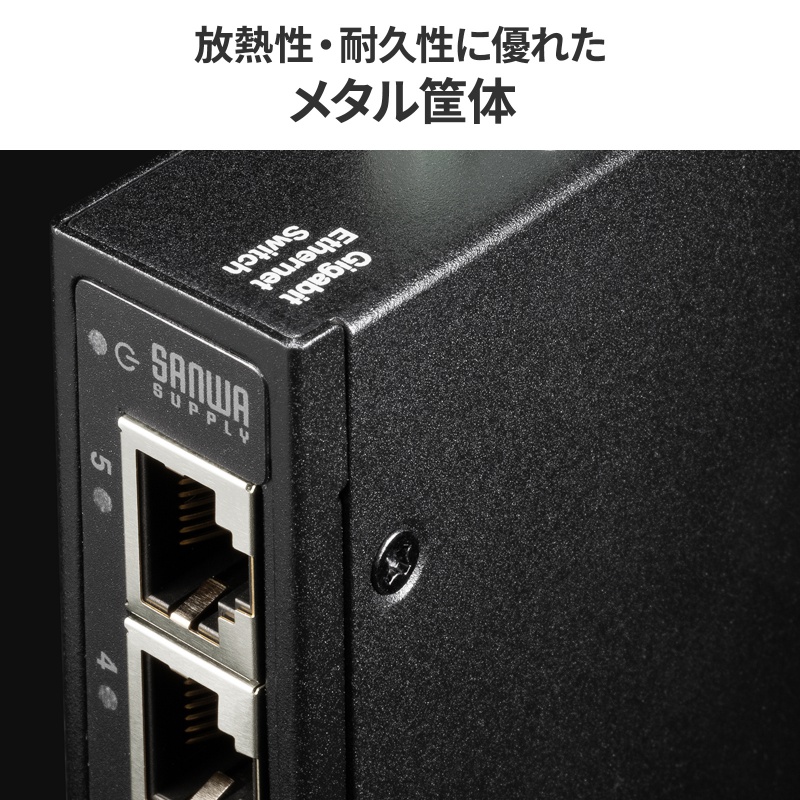

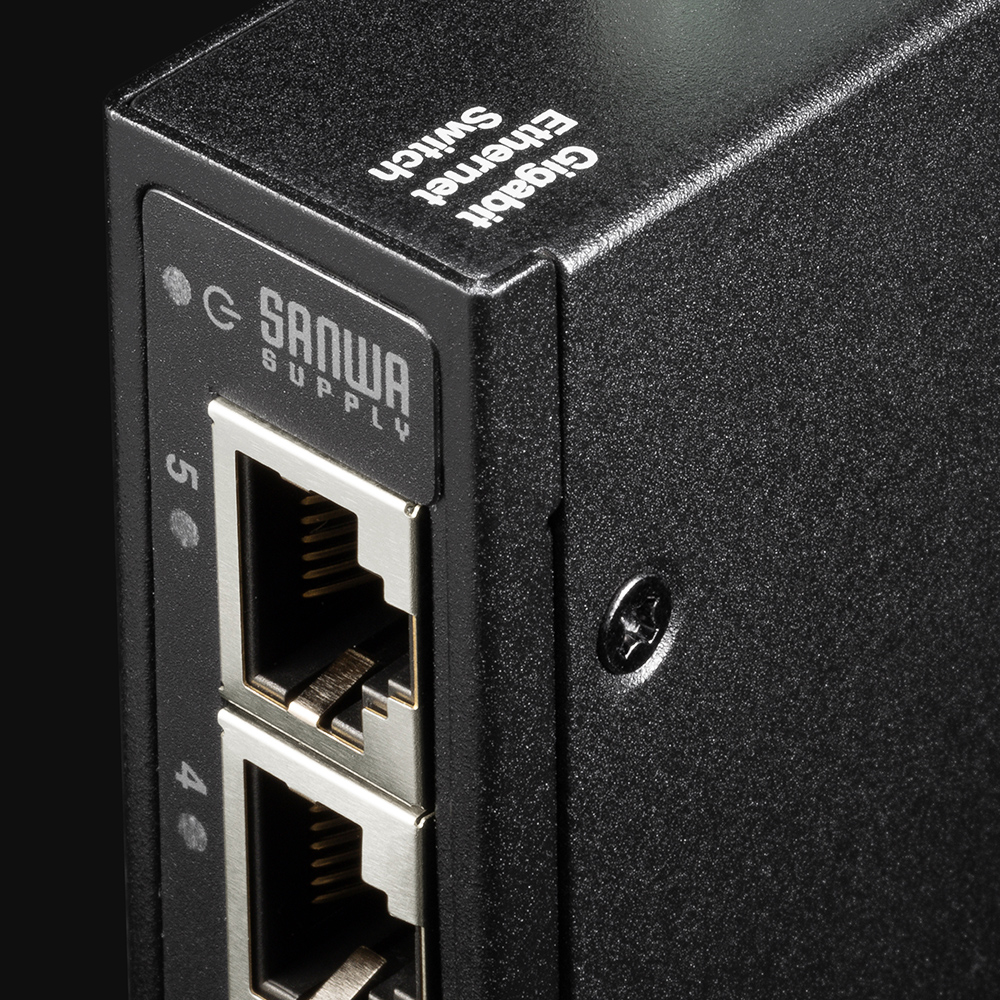

放熱性・耐久性に優れたメタル筐体
内部の熱を効率良く逃がすことのできるメタル筐体を採用。プラスチック筐体と比べ、耐久性も高いのが特長です。

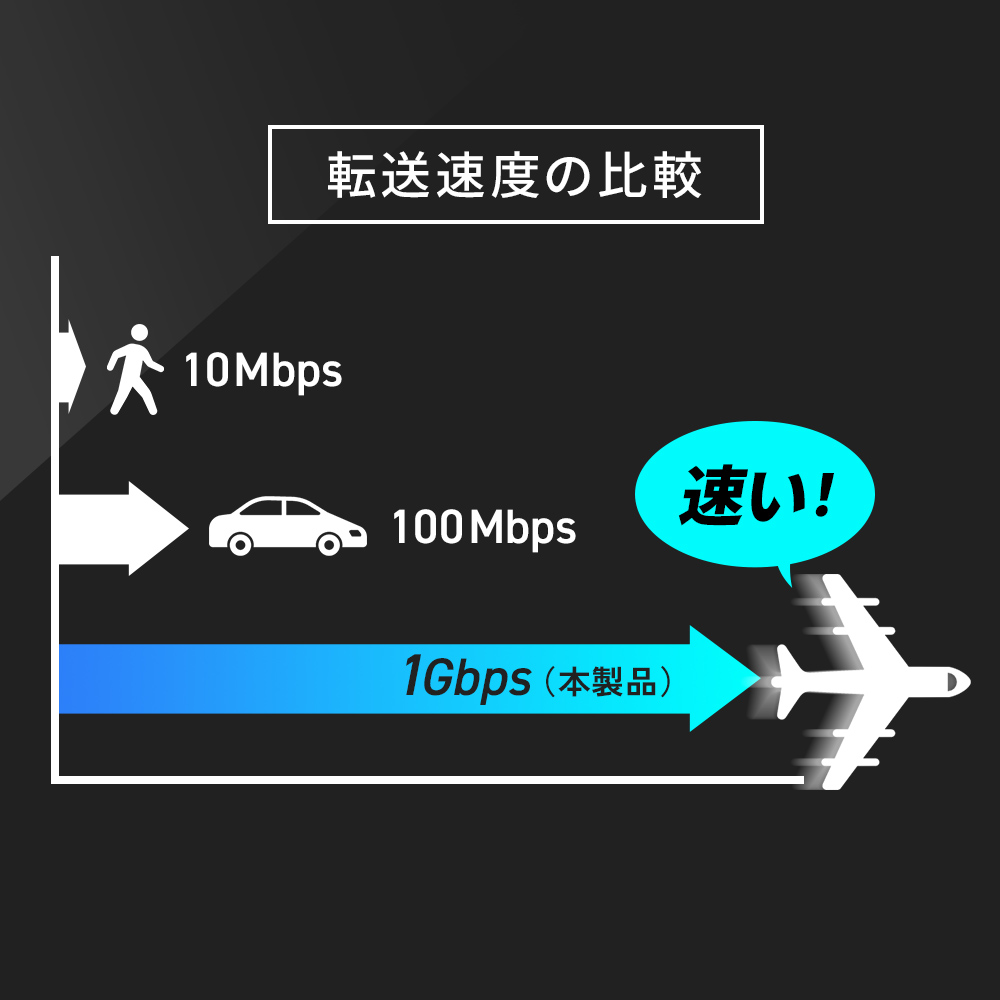

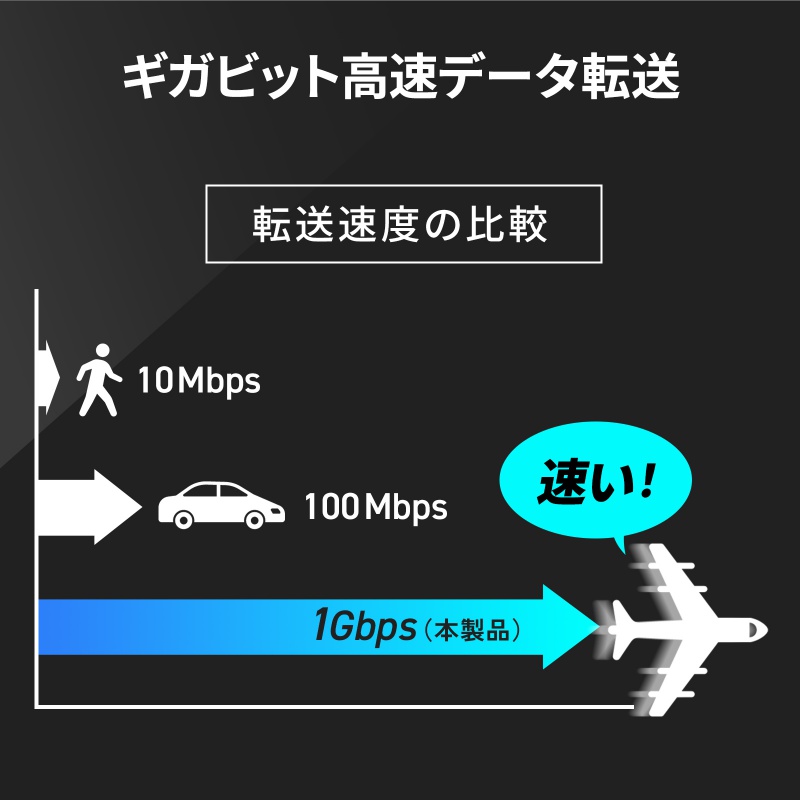

ギガビット高速データ転送
1Gbps（1000Mbps）の通信速度に対応しています。
動画や画像などの大容量データ転送に最適です。

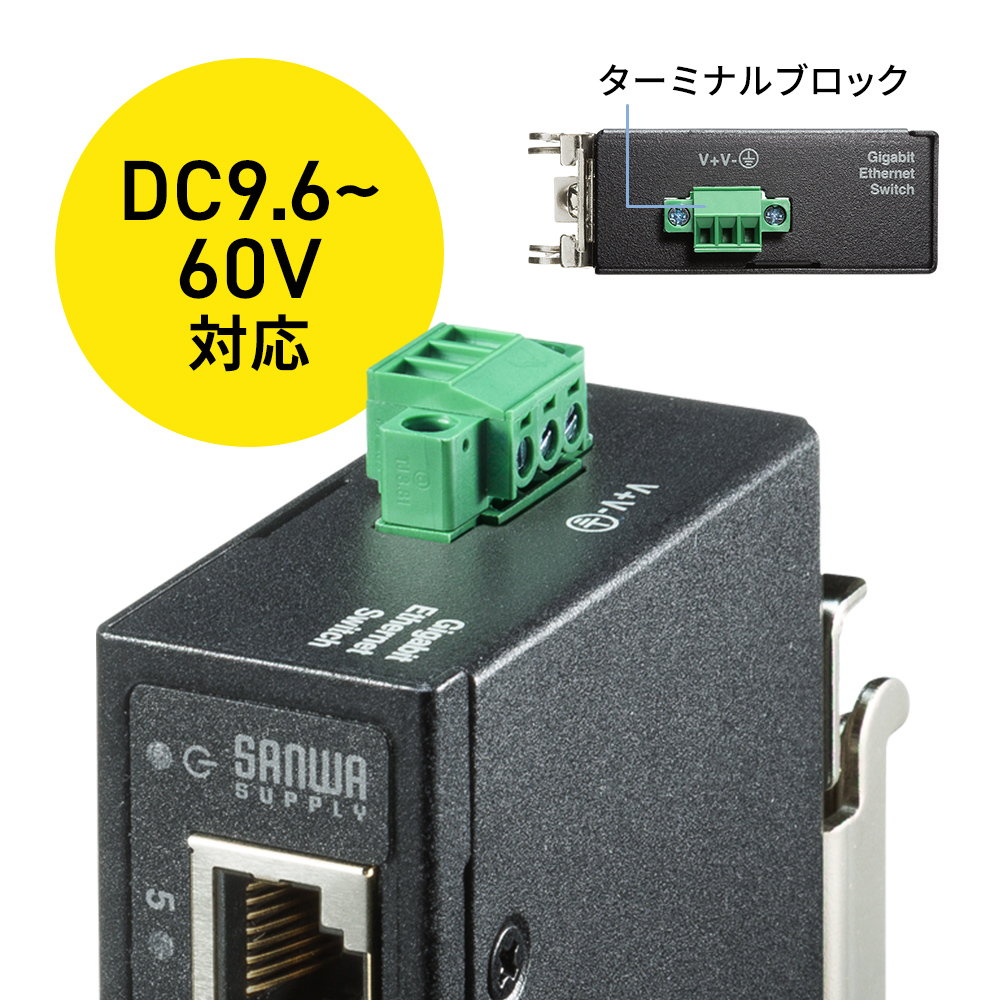

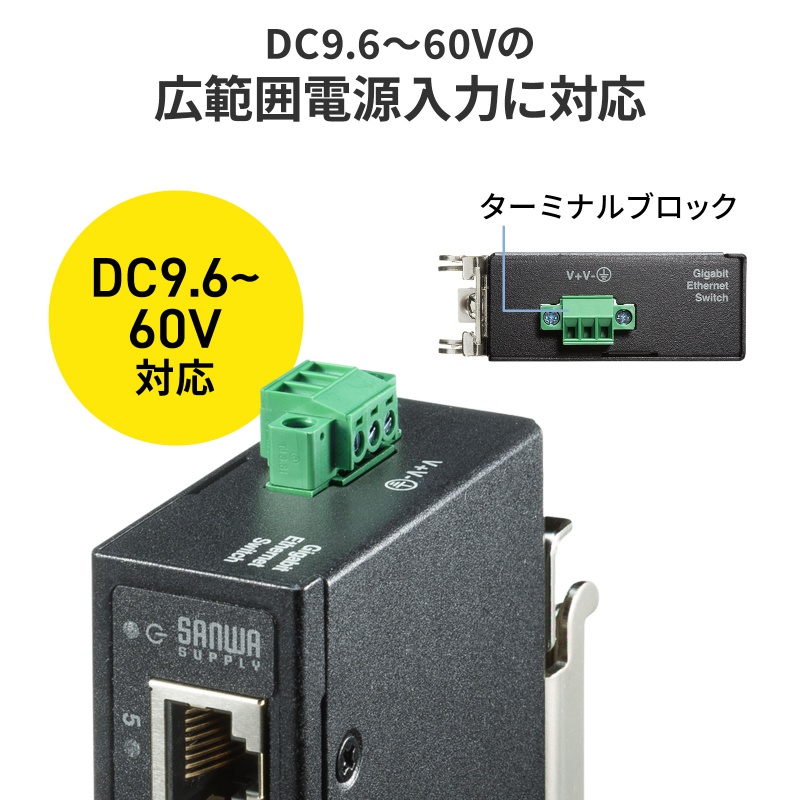

DC9.6～60Vの広範囲電源入力に対応
DC9.6～60Vの広範囲電源入力に対応し、さまざまな産業機器環境で使用できます。

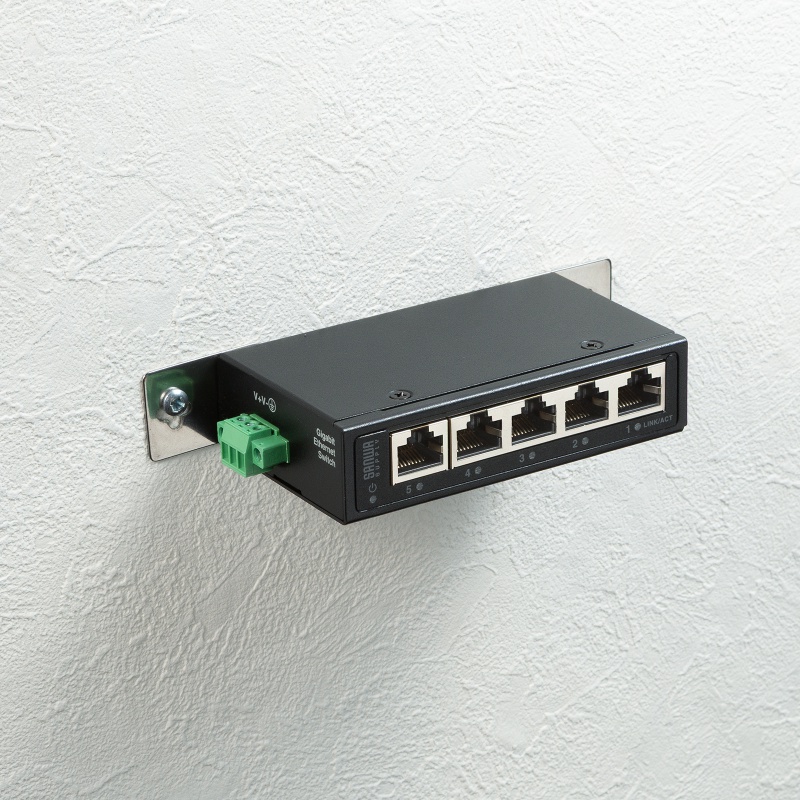

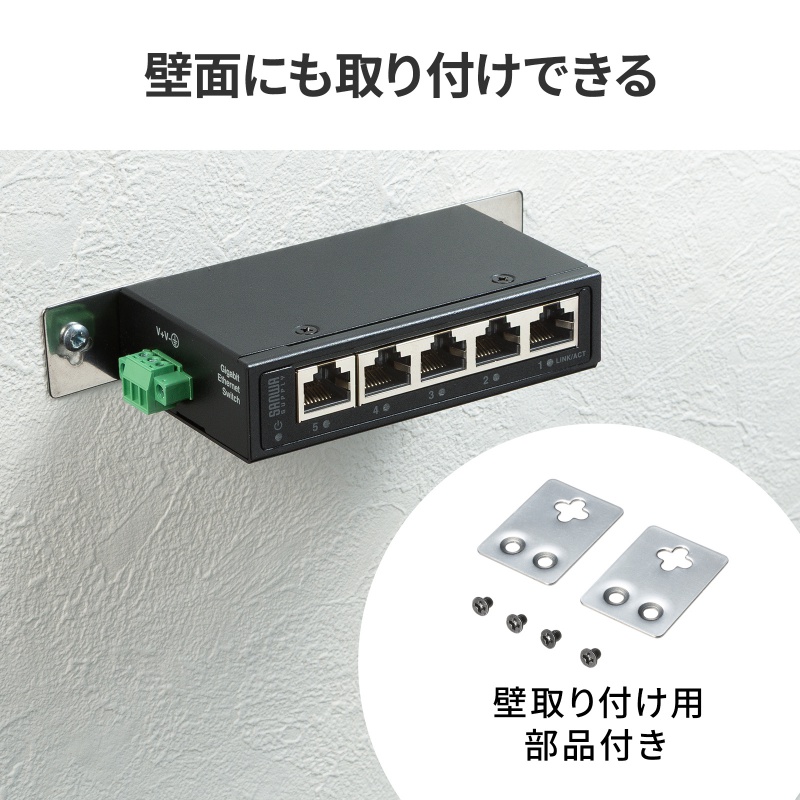

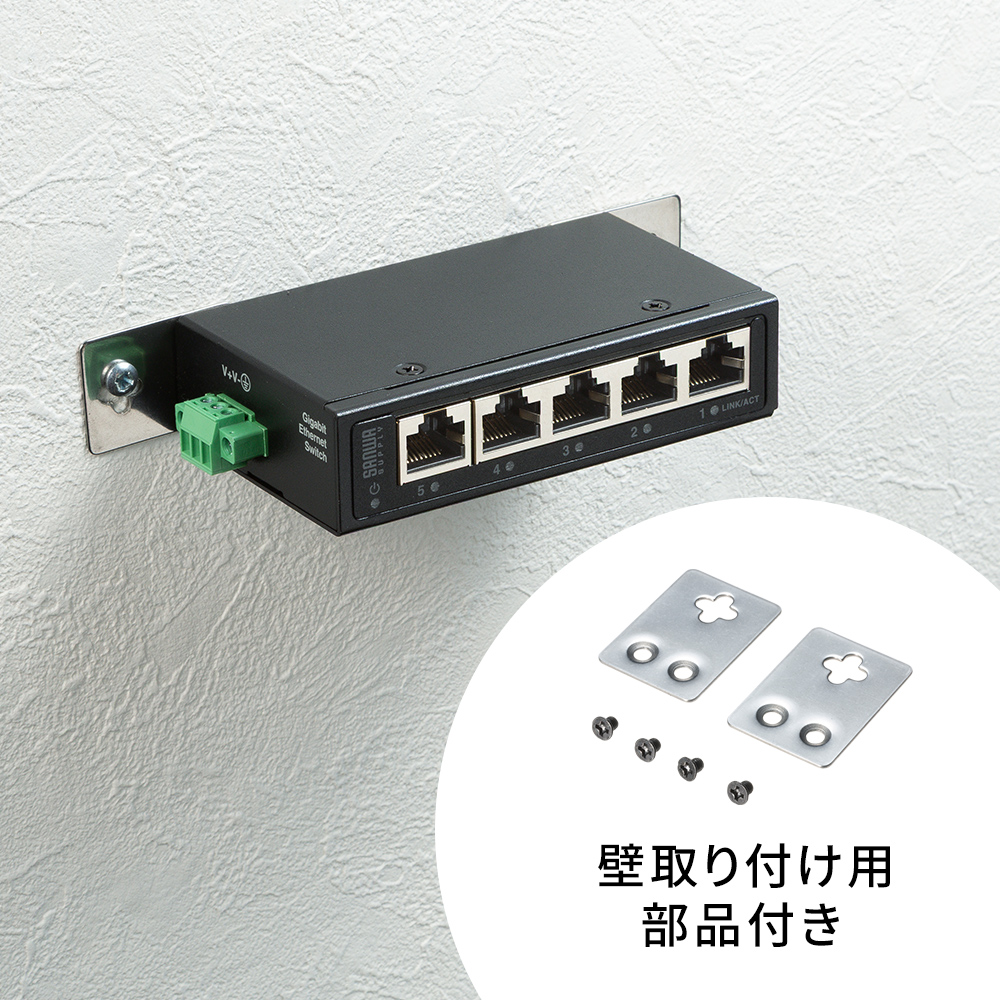

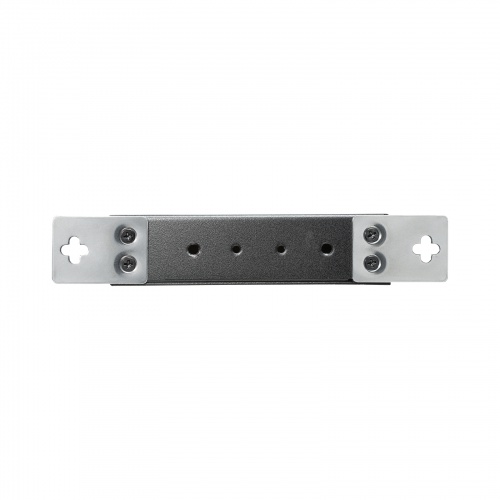

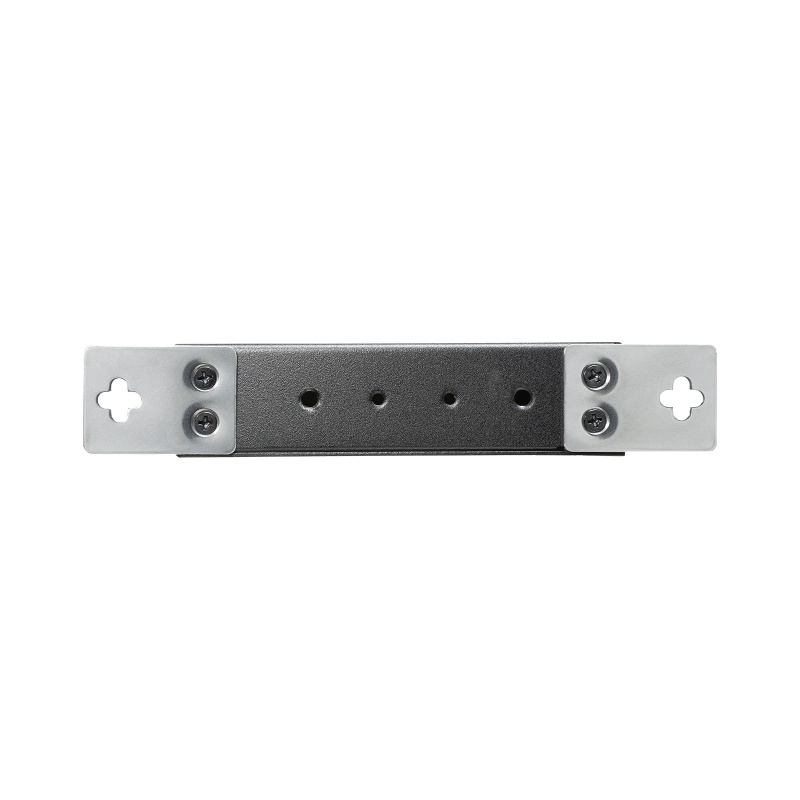

壁面にも取り付けできる

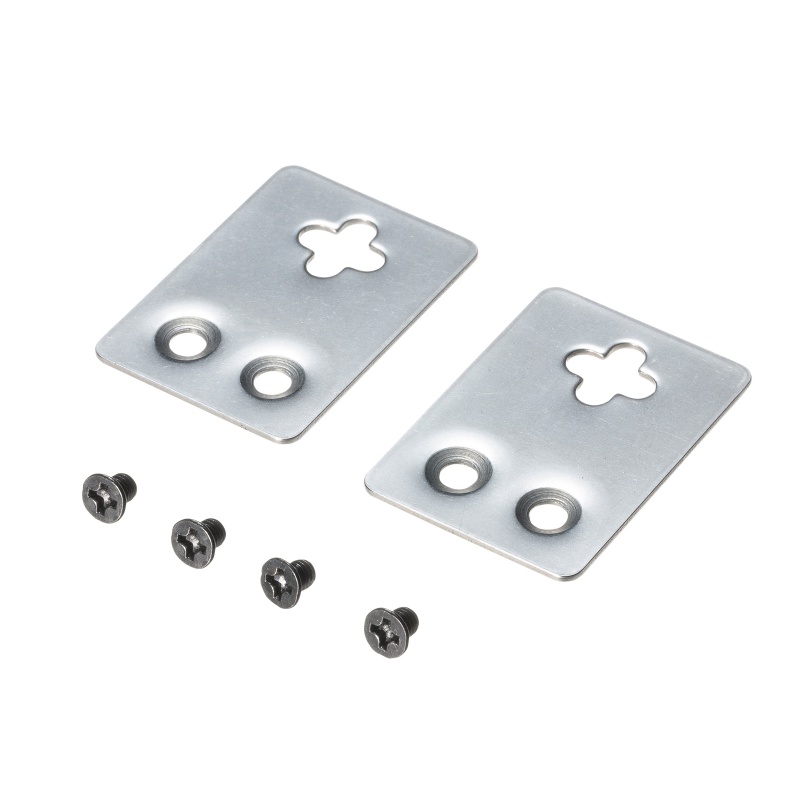

壁面に取り付けるための部品が付属しています。
※壁面取付け時はDINレールを取り外します。

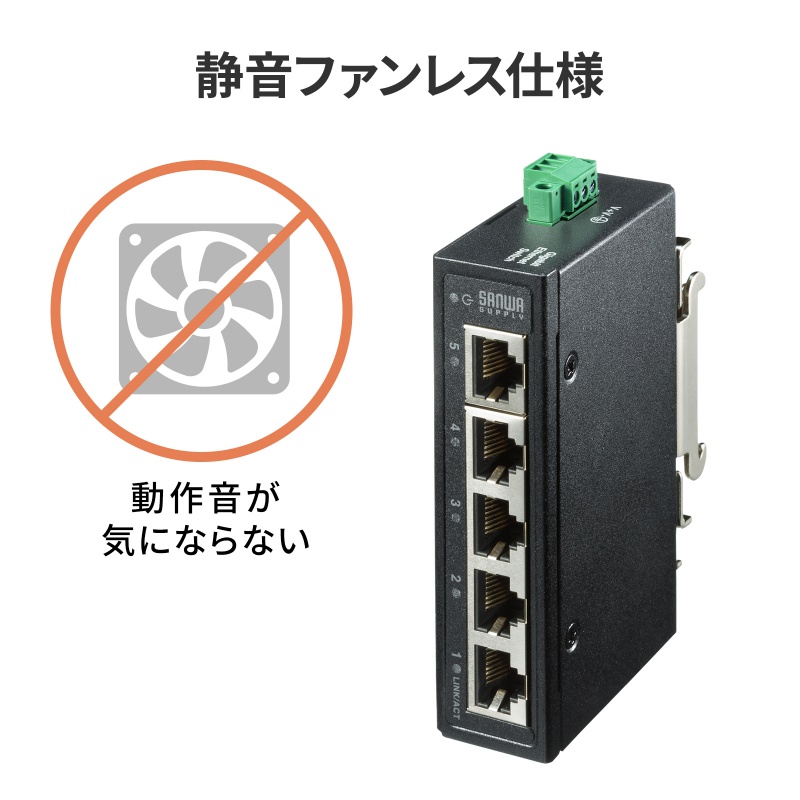

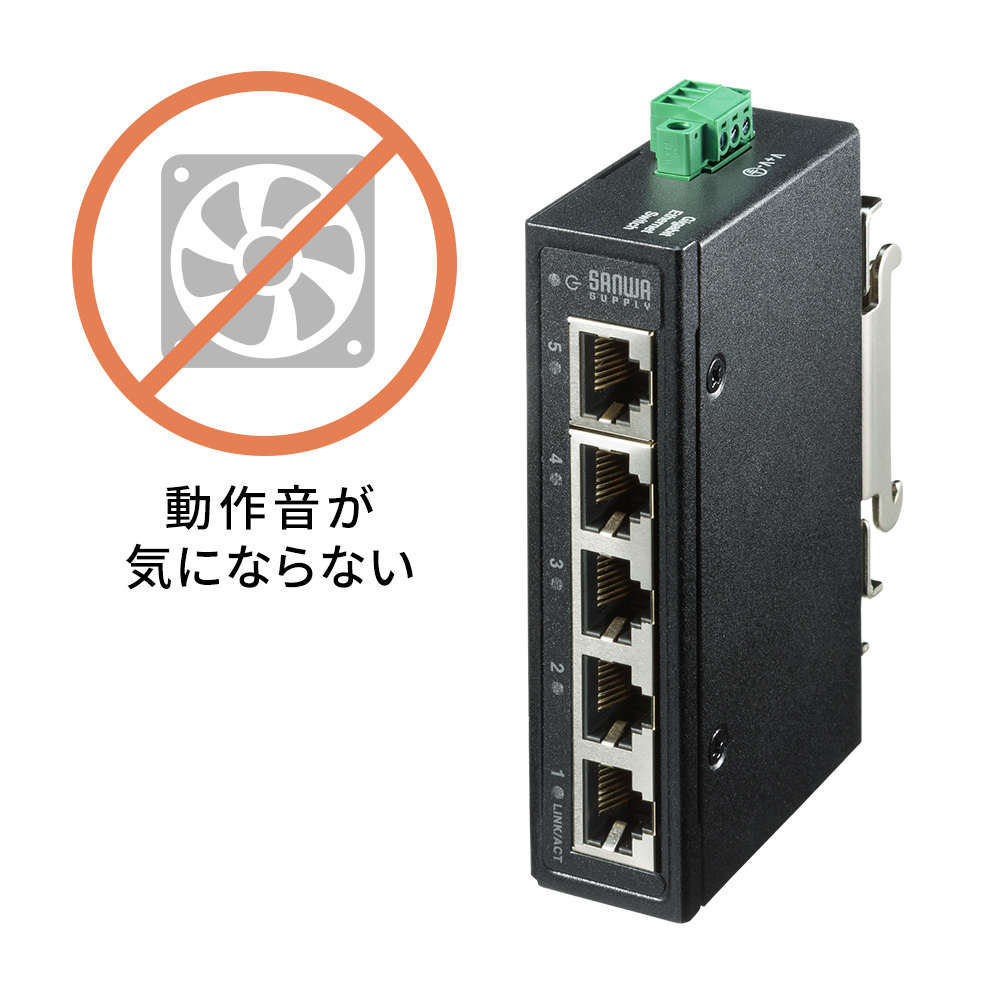

静音ファンレス仕様
静かな環境でも動作音を気にせず使用できます。

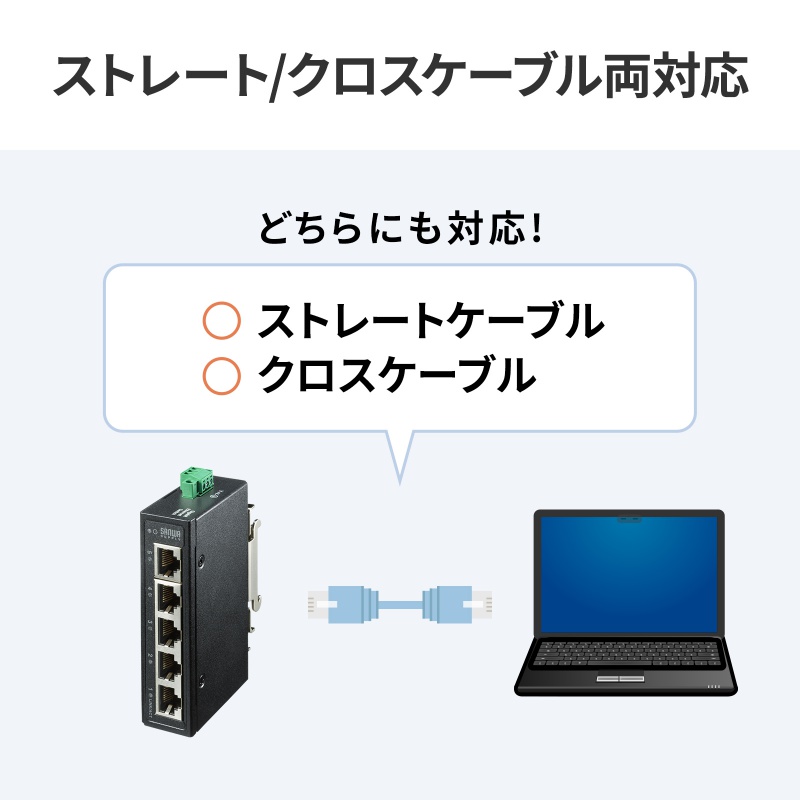

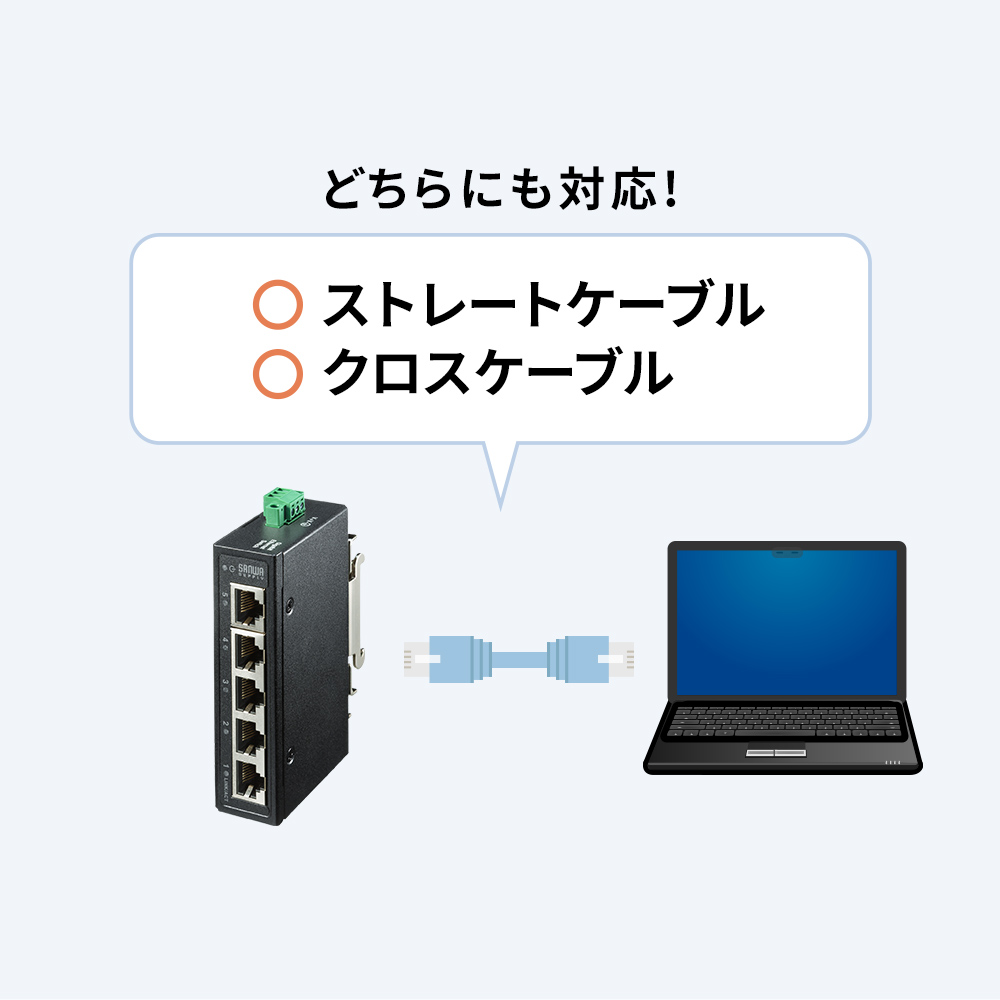

ストレート/クロスケーブル両対応
ストレートケーブル、クロスケーブルを自動認識する
AUTO-MDIX機能を搭載しており、接続ミスを防ぎます。
産業用ギガスイッチングハブ比較表
| 標準価格 |
|---|
| LANポート |
| 色 |
| POE対応 |
| 電源 |
| 設置方法 |
| 材質 |
| サイズ |
LAN-GIGAFA505
現在のページ
|
LAN-GIGAPOEFA84
|
LAN-GIGAPOEFA83
|
LAN-GIGAFA804
|
|---|---|---|---|
| ¥30,800 | ¥143,000 | ¥66,000 | ¥68,200 |
| 5 | 8 | 8 | 8 |
 |
 |
 |
 |
| － | ◯ | ◯ | － |
| ターミナルプラグ（DC9.6V～60V） | ターミナルプラグ（DC46V～57V） | ターミナルプラグ（DC48V～56V） | ターミナルプラグ（DC12V～48V） |
|
壁掛け DINレール |
DINレール |
壁掛け DINレール |
DINレール |
| メタル筐体 | メタル筐体 | メタル筐体 | メタル筐体 |
| W60×D25.5×H100.5mm | W45×D125×H145mm | W39.6×D105×H142mm | W45×D75×H100mm |
仕様
| カラー | ブラック |
|---|---|
| ポート数 | 5ポート |
| ポート構成 | 1000BASE-T/100BASE-TX/10BASE-T（RJ-45）×5ポート |
| 端子形状 | RJ-45型 8極（シールドタイプ） |
| 適合LANケーブル | UTPカテゴリ5e以上（1000BASE-T）、UTPカテゴリ5以上（100BASE-TX）、UTPカテゴリ3以上（10BASE-T） |
| 最大伝送速度 | 1000Mbps（1000BASE-T） |
| 準拠規格 | IEEE802.3（10BASE-T）、IEEE802.3u（100BASE-TX）、IEEE802.3ab（1000BASE-T） |
| 最大パケット転送能力 | 7.44Mpps |
| フィルタリング速度 | 1488000パケット/秒（1000Mbps）、148800パケット/秒（100Mbps）、14880パケット/秒（10Mbps） |
| スイッチタイプ | レイヤー2（L2） |
| スイッチング方式 | Store＆Forward |
| スイッチファブリック | 10Gbps |
| 管理方式 | アンマネージド |
| アクセス方式 | CSMA/CD |
| 通信モード | フルデュプレックス/ハーフデュプレックス |
| AutoMDI/MDI-X | 対応 |
| オートネゴシエーション | 対応 |
| フローコントロール制御 | 対応 |
| バッファメモリ | 1.0 Mbytes（各ポートに動的割り当て） |
| ジャンボフレーム | 対応（9Kbytes） |
| ループ検知機能 | なし |
| MACアドレステーブル | 2K |
| VCCI規格 | VCCI Class A |
| MTBF | 556、710時間（50℃） |
| 適合規格 | FCC Part 15 Class A
CE（EN 55032/35） EN 61000-4-2（ESD） EN 61000-4-4（Burst） EN 61000-4-5（Surge） EN 60068-2-6 EN 60068-2-27 EN 60068-2-31 |
| 防塵防水性能 | IP30 |

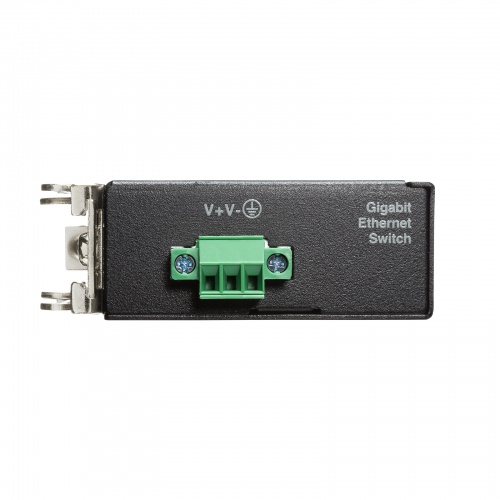

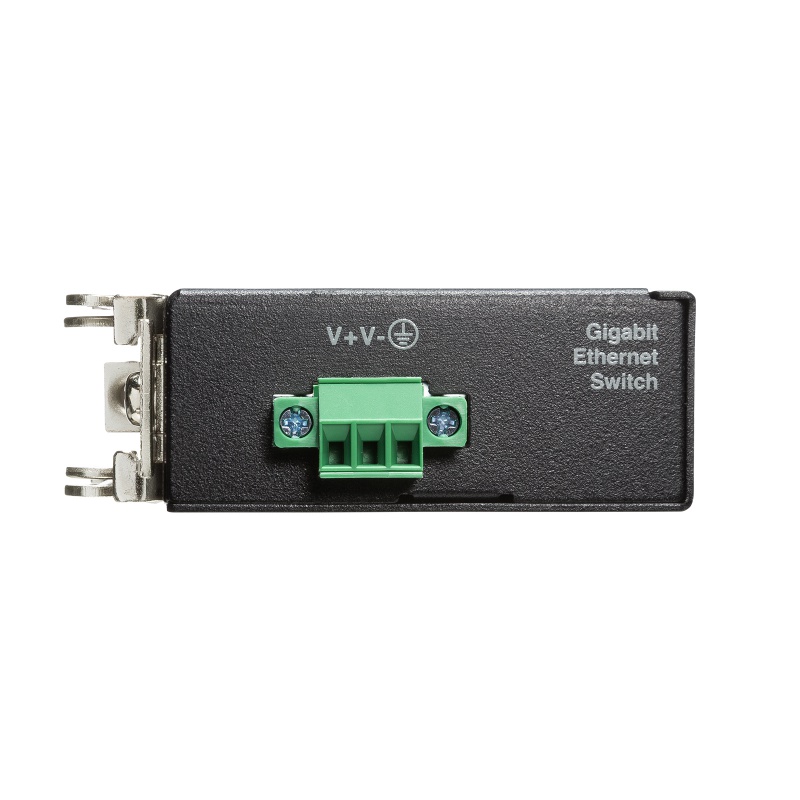

| 電源 | ターミナルブロック |
| 入力電圧 | DC9.6～60V |
| 消費電力 | 最大2.688W（48VDC時） |
| 材質 | メタル筐体 |
| 壁掛け | 可能 ※壁取り付け金具使用時 |
| マグネット取り付け | 無 |
| DINレール | 対応（35mm） |
| ファン仕様 | 静音ファンレス |
| 環境条件 | 動作時温度/-40～75℃、動作時湿度/5～95％ ※結露なきこと
保管時温度/-40～85℃、保管時湿度/5～95％ ※結露なきこと |
| サイズ | 約W60×D25.5×H100.5mm |
| 重量 | 約261g |
| セット内容 | 本体、DINレールマウント（出荷時取り付け済）、ターミナルブロック×1個、壁取り付け金具×2個、ネジ×4個、取扱説明書 |
特長
- 限られたスペースの過酷な環境でも簡単に導入できるように設計された、産業用アンマネージドギガビットイーサネットスイッチングハブです。
- -40～75℃の広い温度範囲に対応し、工場などの厳しい環境でも安定して動作します。
- 耐久性に優れたメタル筐体を採用しています。DINレールに取り付けでき、産業機器への組み込みに便利です。
- DINレール取り付け時に省スペースに設置できるよう、高さを抑えた超コンパクト設計になっています。（縦向き設置時高さ：約100mm）
- DC9.6～60Vの広範囲電源入力に対応し、さまざまな産業機器環境で使用できます。
- 高耐久性を実現するさまざまなEMS認証、EMI認証を取得しています。
- ファンレス仕様なので動作音が静かです。
- 全ポートAUTO-MDIX、AUTO-Negotiationに対応しています。
-
