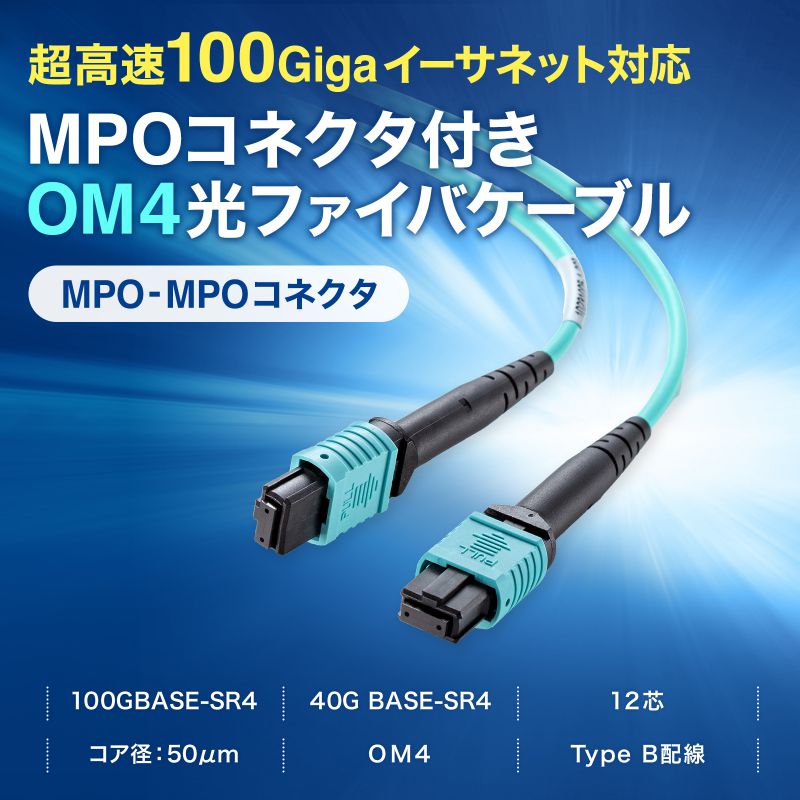

100GBASE-SR4、40GBASE-SR4対応 MPOコネクタ付きOM4光ファイバケーブル。5m。
HKB-MPO12M4B-05

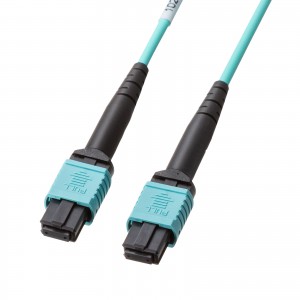

MPO光ファイバケーブル（OM4、12芯、B配線、5m）
- 標準価格
- ¥91,960（税抜き ¥83,600）
- JANコード
- 4969887775318
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- RoHS 10鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
HKB-MPO12M4B-05MPO光ファイバケーブル（OM4、12芯、B配線、5m）

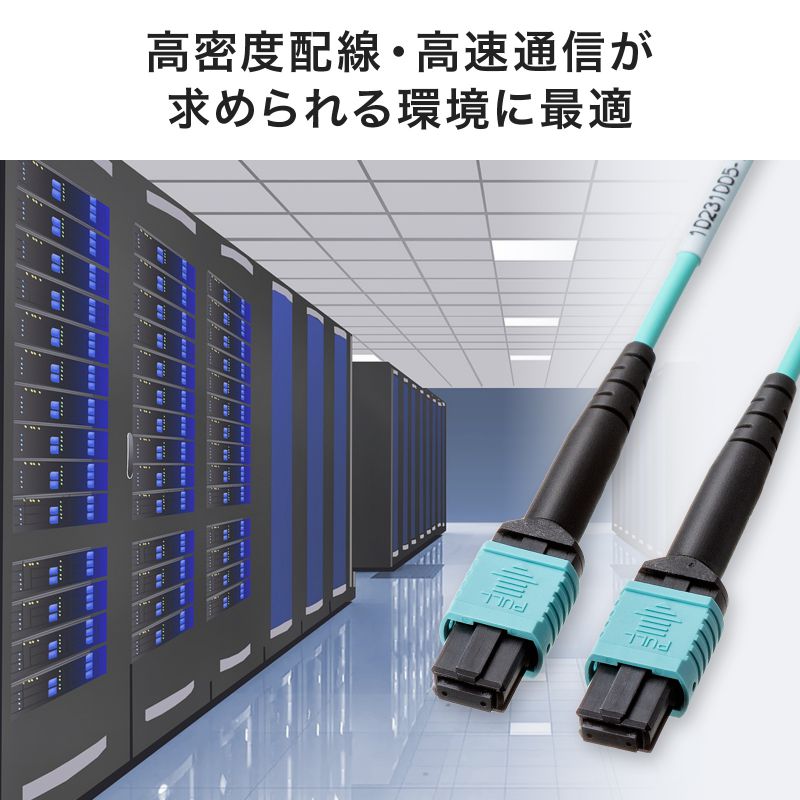

データセンター主幹線、フロア間配線、サーバールームなど、高密度配線・高速通信が求められる環境に最適な光ファイバケーブルです。

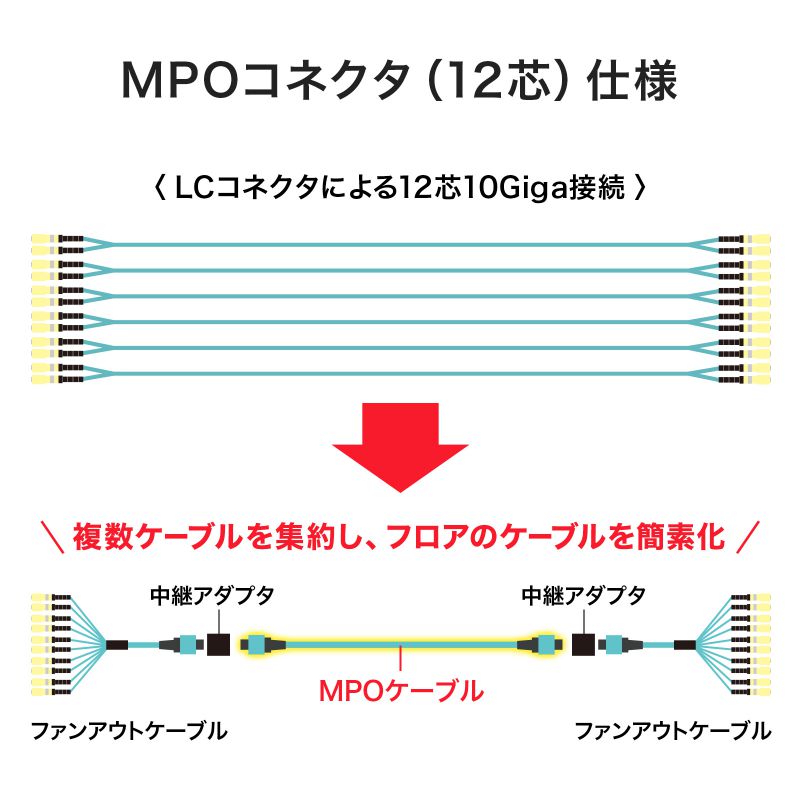

1本のケーブルで12芯を一括接続でき、省スペース化・施工時間の短縮を実現します。

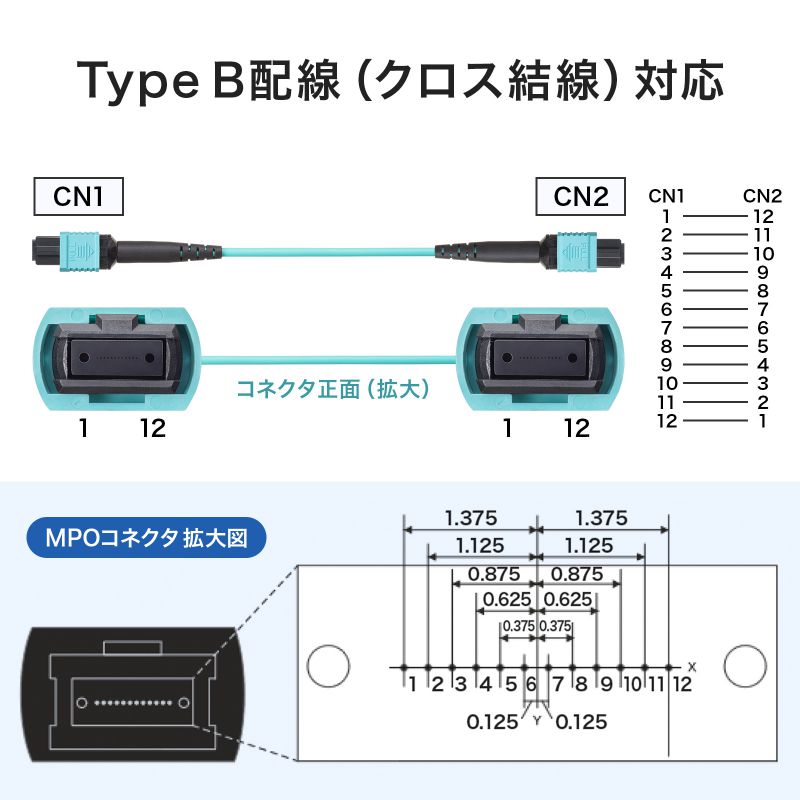

両端の信号をクロス結線するType B構成を採用し、並列伝送システムや40G/100G（SR4など）規格に対応します。

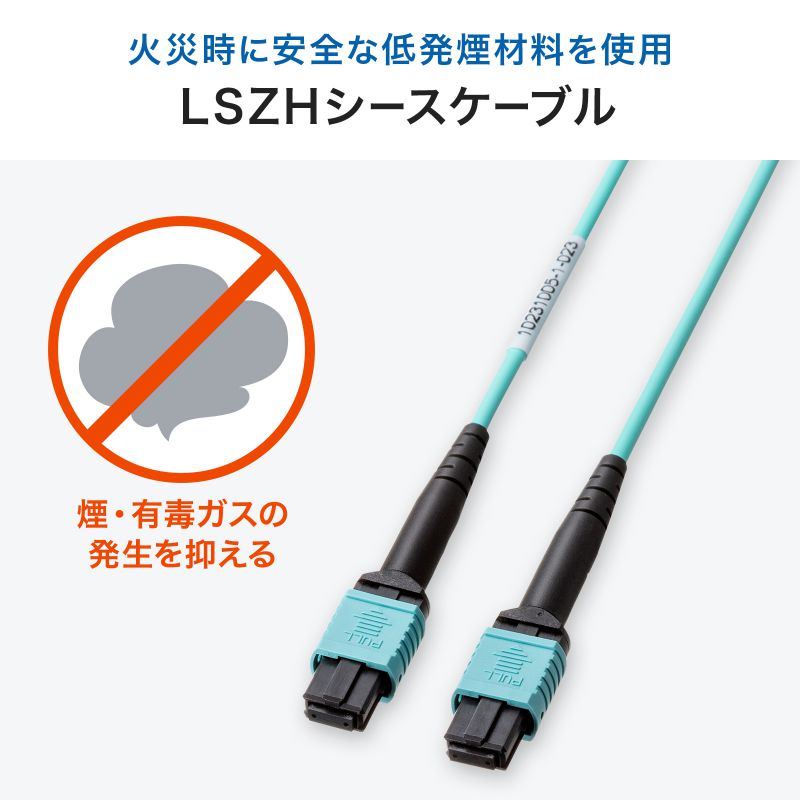

火災時の煙の発生を抑え、有毒なハロゲンガスを放出しない、LSZH（Low Smoke Zero Halogen：低煙ゼロハロゲン）シースケーブルを採用。
火災時の安全性に配慮したケーブルです。

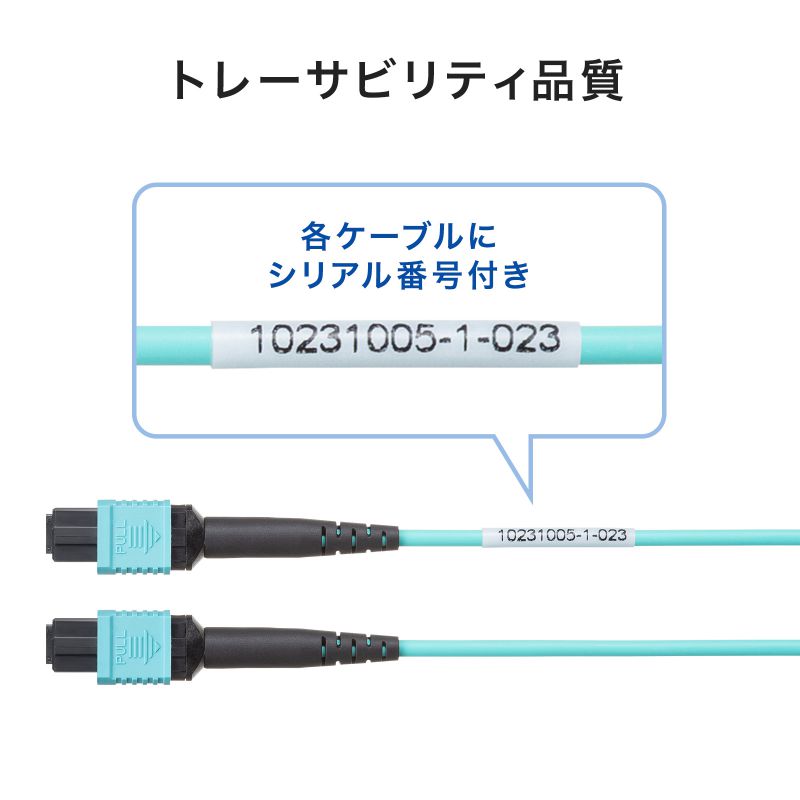

工場生産時全数検査・出荷前全数検査の二重検査を実施。全ケーブルにシリアル番号を付与し、確実なトレーサビリティを実現します。
仕様
| 光ファイバコア径 | 50μm |
|---|---|
| 光ファイバクラッド径 | 125μm |
| ファイバ種別 | マルチモード |
| 芯数 | 12芯 |
| ケーブル長 | 5m |
| コネクタ形状 | MPOコネクタ-MPOコネクタ
JIS C 5982（F13） IEC 61754-7 準拠 |
| コネクタ研磨 | フラットPC研磨 |
| ケーブル特性 | 【波長】850nm、1300nm
【伝送損失】3.0dB/km以下、1.0dB/km以下 【全モード励振帯域】3500MHz・km以上、500MHz・km以上 【限定モード励振帯域】4700MHz・km、－ |
| 標準外径 | 3.0mm |
| ケーブルカラー | アクア（水色） |
| 形状仕様タイプ | その他
ラウンド型 |

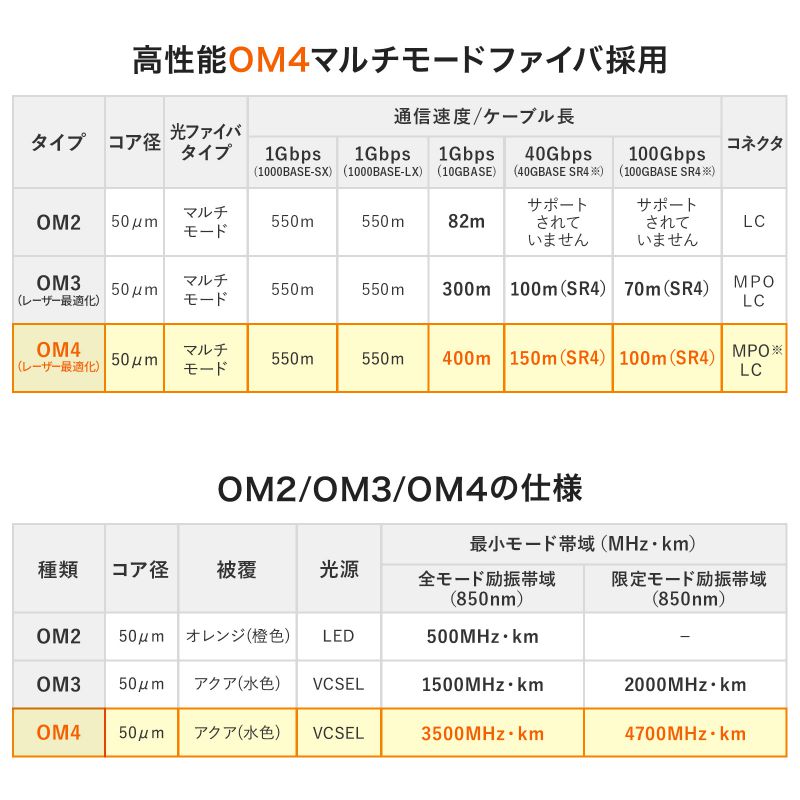

| 光ファイバTIA規格 | OM4 |
| 使用環境 | 屋内用 |
| 光ファイバ分類 | グレートインデックス（GI） |
| 光波長:850nm、1300nm | |
| 適合規格 | 40G BASE-SR4、100GBASE-SR4対応 |
| 伝送速度/最大伝送距離 | 100Gbps/100m、40Gbps/150m、10Gbps/400m |
| コネクタ規格 | JIS C 5982（F13）
IEC 61754-7 準拠 |
| コネクタ損失dB | 波長/850nm 0.75以下
1300nm 0.75以下 |
| コネクタ反射減衰量dB | 25以上 |
| 難燃性 | LSZH |
| ケーブル外皮 | PVC |
| 許容曲げ半径 | 敷設時/60mm以上
敷設後/30mm以上 |
| 引張強度N | 70以下 |
| 動作範囲 | 温度/-20～60℃
湿度/20～80％（結露なきこと） |
| 保管範囲 | 温度/-40～70℃
湿度/20～80％（結露なきこと） |
特長

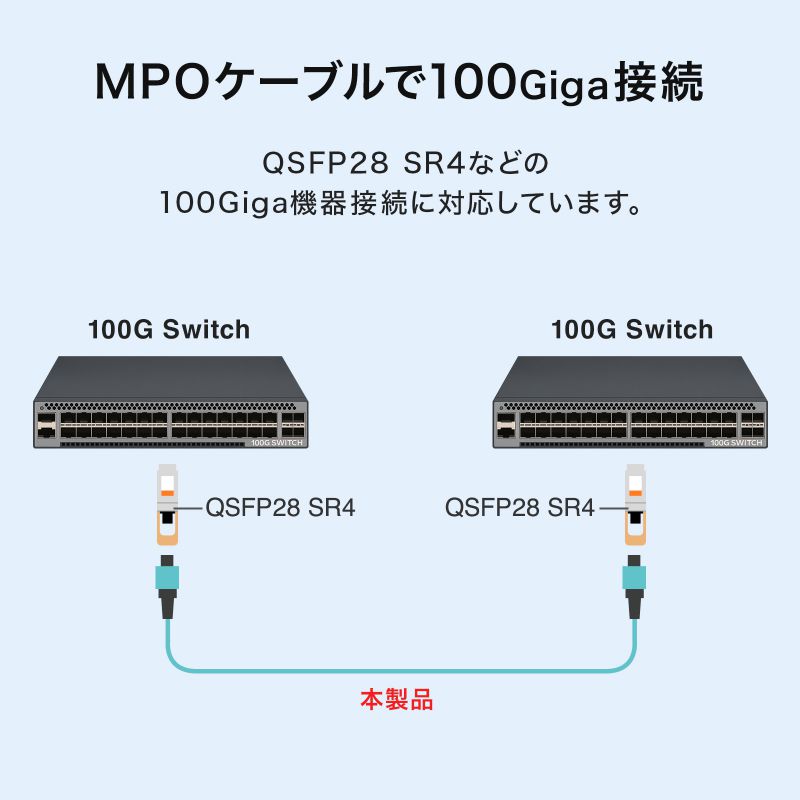

- 100Gbps高速データ伝送に対応し、データセンターや高帯域ネットワークに最適です。100Gbpsで最大伝送距離100mまで安定通信が可能です。
- 1本のケーブルで12芯をまとめて接続でき、省スペースで配線効率が向上します。
- Type B配線（クロス結線）対応です。両端の信号をクロス結線するType B構成により、並列伝送システムや40G/100G通信規格（SR4など）に対応しています。
- 挿入損失（IL）≦0.75dB、反射減衰量（RL）≧20dBを実現し、高信頼性・低損失設計の安定した光通信を提供します。
- データセンター・サーバールームなど、高速・高集積な環境に対応します。
- 工場生産時全数検査と出荷前全数検査の二重検査を実施、ケーブルにシリアル番号ラベル付きでトレーサビリティ可能です。
- 設置環境に合わせて最適な長さで製作可能です。
