受信機側が電源不要で設置が簡単なLANケーブルで映像信号を延長するディスプレイエクステンダー。

VGA-EXSET3 / ディスプレイエクステンダー(受信機電源不要・セットモデル)

画像を拡大

VGA-EXSET3の画像を表示しています。

ディスプレイエクステンダー(受信機電源不要・セットモデル)

製品品番

VGA-EXSET3

JANコード 4969887592793
標準価格 (税抜き \36,800)
  • お問い合わせ
  • 取扱・組立説明書
  • オプション
メイン
特長
特長
特長
特長

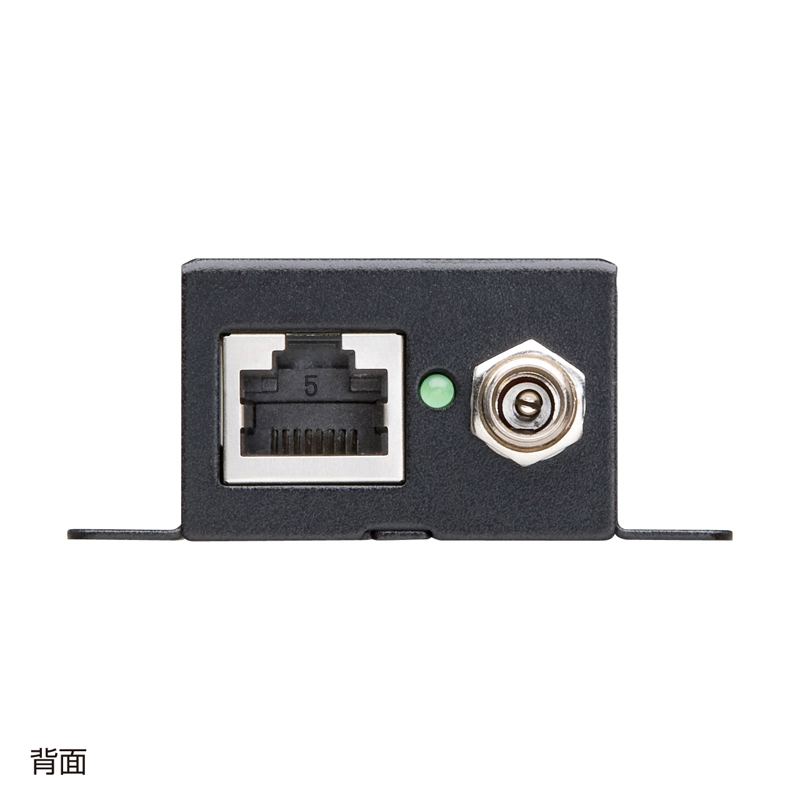

背面
仕様
コネクタ図
パッケージ
  • RoHS

製品詳細

特長特長

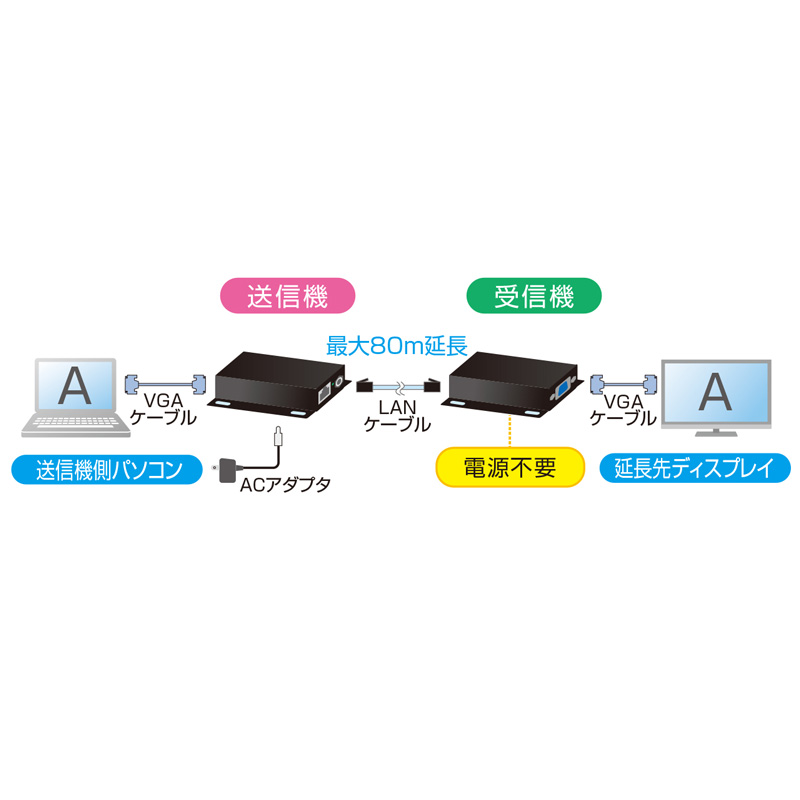

  • 受信機側が電源不要なので、天井設置ディスプレイなど電源確保が難しい環境にも設置しやすいディスプレイエクステンダーです。
  • アナログディスプレイ信号を最大80m先のディスプレイに延長して出力できます。

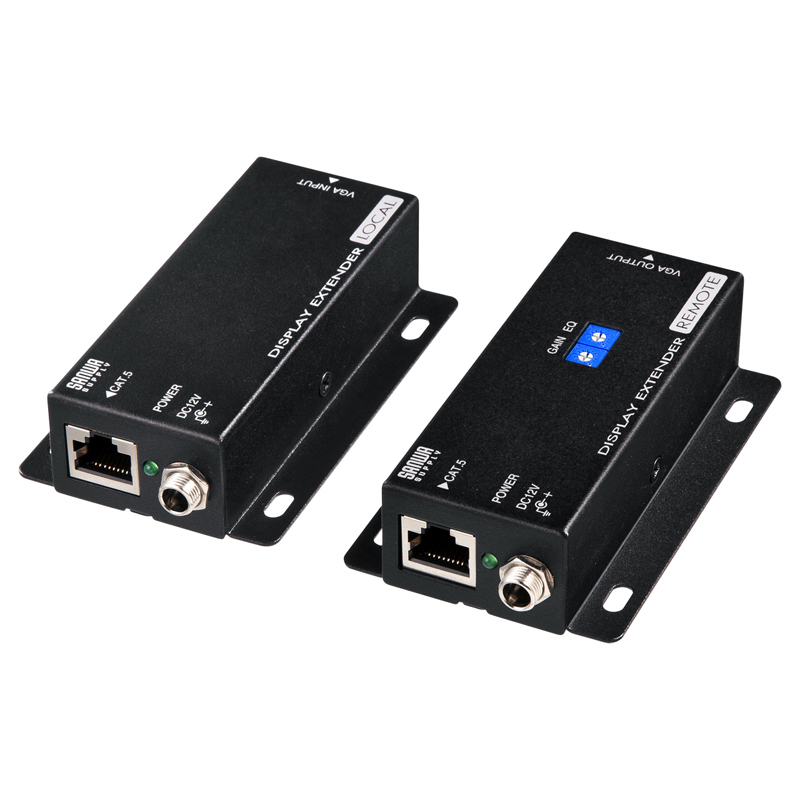

  • 送信機と受信機のセットからなり、ユニット間をUTP・STPカテゴリ5・5eストレートケーブルを使用して延長することができます。
  • カテゴリ5・5eケーブルを使用するので通常のディスプレイケーブルと比べ取り回しが簡単でコストパフォーマンスにも優れています。

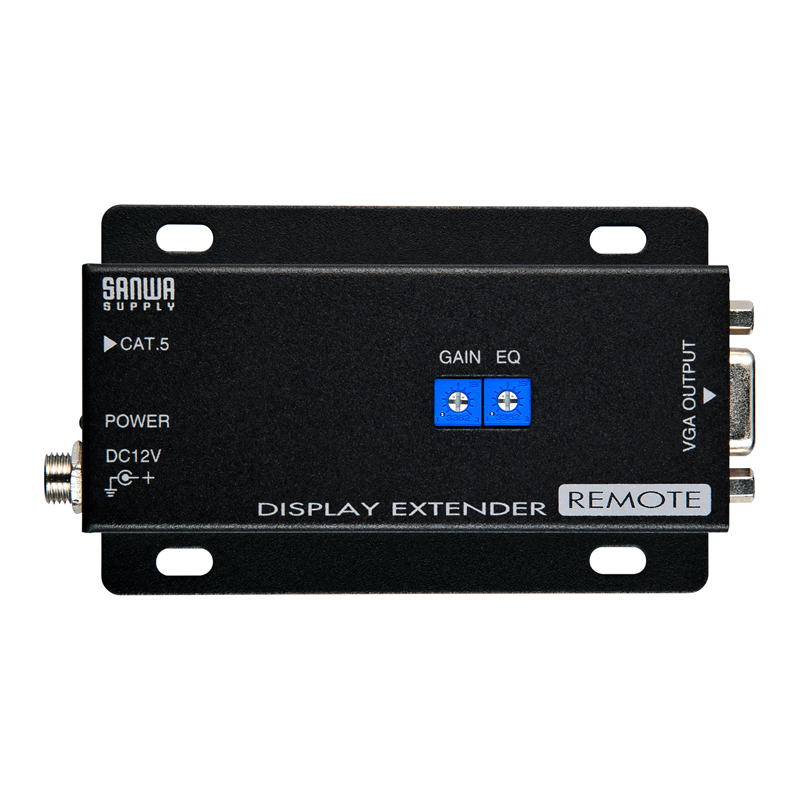

  • 受信機部に画質調整機能を搭載しているので、簡単な操作で画像信号の調整ができます。
  • 送信機側に使用するACアダプタは脱落防止のスクリュー固定式です。


  • <ご注意>
    ※本製品はLANケーブル経由で受信機側に電力を供給し動作させる製品ですがPoE規格の製品ではありません。
    ※本製品はUTP・STPカテゴリ5・5eストレートケーブルを1本使用します。別途ご購入ください。
    ※受信機にもACアダプタ接続ジャックがありますが通常は使用しません。LANケーブルの品質などにより80m以内の延長距離でも正常に電力供給できないことが発生します。その際には別売のACアダプタ(P-VGA-AC3)をご購入ください。
    ※ミニD-sub(HD)15pin=HD(3WAY)15pinです。

  • <仕様範囲内のケーブル長を使用しても画像が暗い・映らない場合>
    ご使用環境のLANケーブル品質により電力供給が十分に行われていない可能性があります。
    別のLANケーブルをお試しいただくか、別売のACアダプタを受信機に接続し、電力の供給を行ってください。
    ※この場合、受信機側にはACアダプタの接続が必要となり電源の確保が必要となります。
    別売ACアダプタ:サンワサプライ製 P-VGA-AC3

仕様仕様

最大表示解像度 1920×1200ドット(WUXGA)※最大50m延長可
1920×1080ドット(フルHD/1080p)※最大50m延長可
1280×720ドット(720p)※最大80m延長可
延長ケーブル長 80m(最大)
※解像度により延長可能距離が異なります。
VGAバンド幅 150MHz

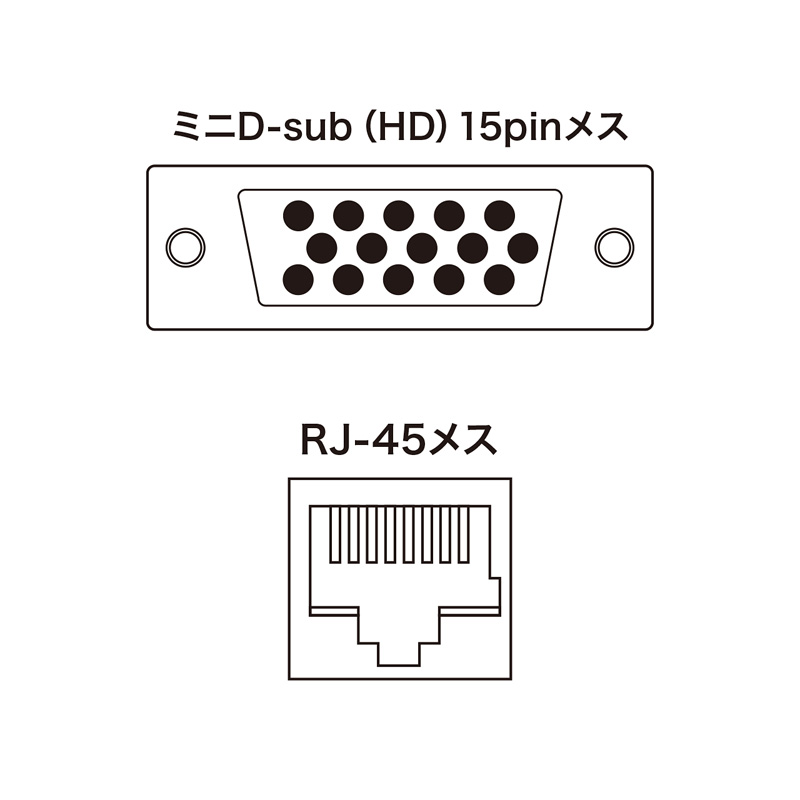

インターフェース <送信機>

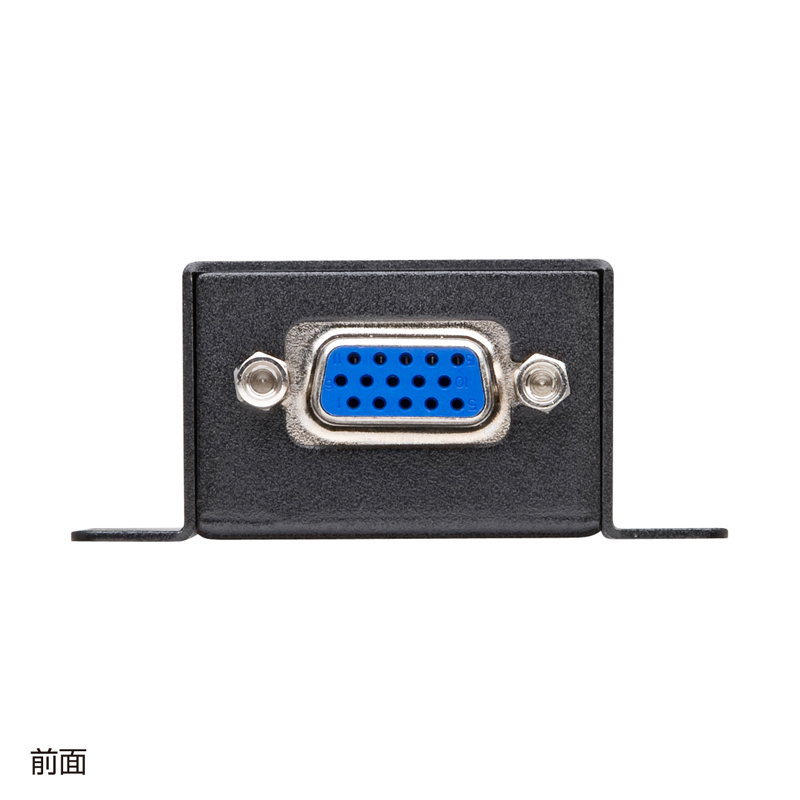

入力/ミニD-sub(HD)15pinメス×1
出力/RJ-45メス×1
<受信機>
入力/RJ-45メス×1
出力/ミニD-sub(HD)15pinメス×1
消費電流 送信機/1.2W
受信機/4.5W
環境条件 動作時温度・湿度/5〜40℃・10%〜80%以下(結露なきこと)
保管時温度・湿度/−20〜60℃・10%〜80%以下(結露なきこと)
材質 スチール
サイズ 送信機/W104×D59×H25mm(本体サイズ)
受信機/W104×D59×H25mm(本体サイズ)
重量 送信機/153g
受信機/155g

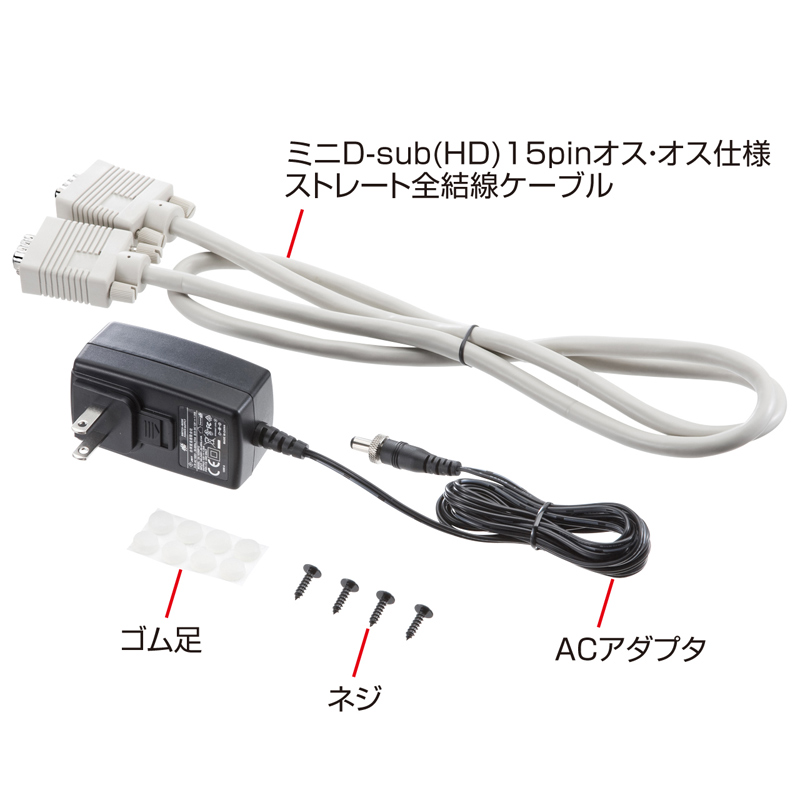

付属品 送信機×1、受信機×1
ミニD-sub(HD)15pinオス・オス仕様ストレート全結線ケーブル1.2m×1
ACアダプタ(DC12V 1.25A)×1
ゴム足×8
壁面取付けネジ×4
取扱説明書、保証書

対応機種対応機種

対応機種 Windows搭載(DOS/V)パソコン、Apple Macシリーズ
※ミニD-sub(HD)15pinディスプレイコネクタを持つ機種。
対応ディスプレイ ミニD-sub(HD)15pinディスプレイコネクタを持つマルチスキャンディスプレイ
※ディスプレイ側で画面位置補正ができないディスプレイの場合、画面表示が若干左右にずれる場合があります。
対応LANケーブル UTP/STP カテゴリ5・5eストレートケーブル
※本製品はカテゴリ5・5eケーブルの特性に合わせ最適な映像延長ができるように設計されています。他の規格のLANケーブル(カテゴリ6など)では正常に表示されません。
