LAN-TL17の画像を表示しています。

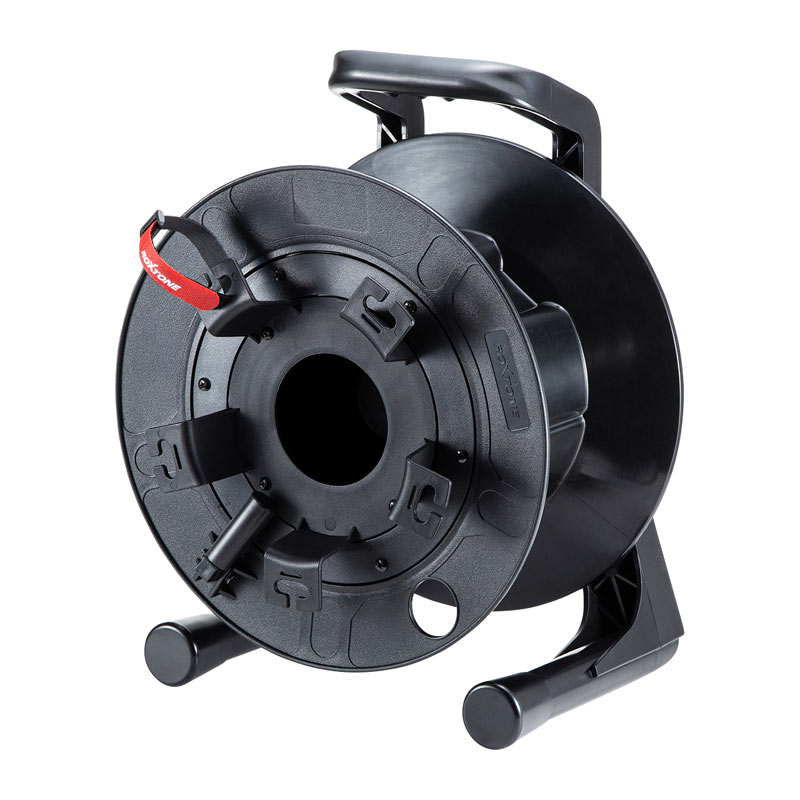

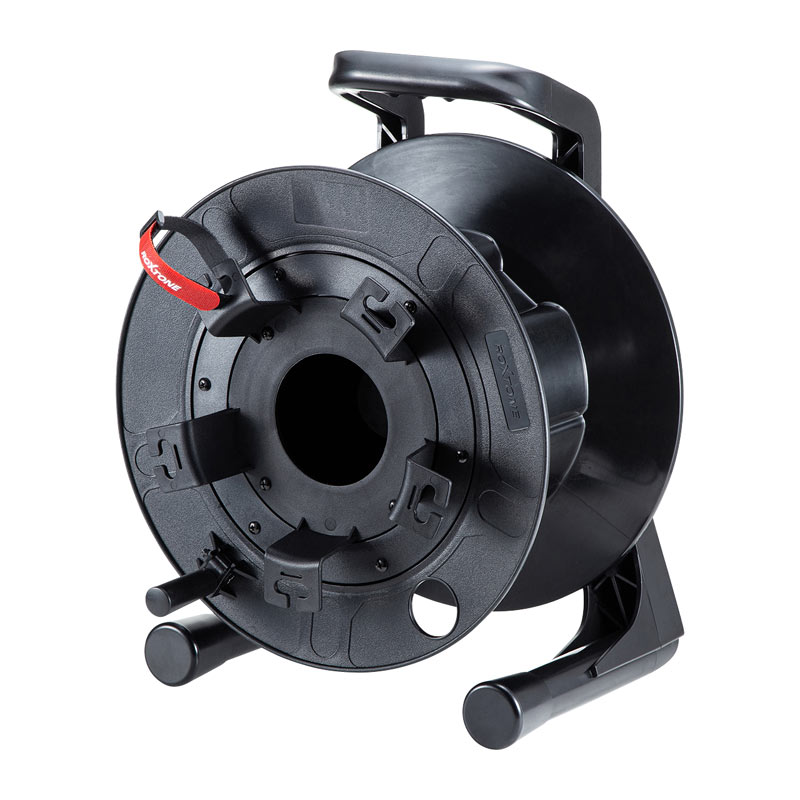

LAN-TL17ケーブルリール（光ケーブル・LANケーブル・同軸ケーブル対応）
シリーズ関連製品（全3件）
全てのシリーズ関連製品を表示
| 写真 | 品番 | シリーズ関連 | 価格 |
|---|---|---|---|
|
LAN-TL17 現在のページ | ケーブルリール |
¥33,880 (税抜き ¥30,800)
|
|

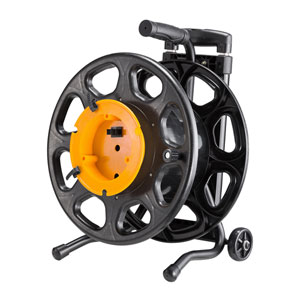

LAN-TL21 | ケーブルリール（伸縮ハンドル、キャスター付き） |
¥25,080 (税抜き ¥22,800)
|
|

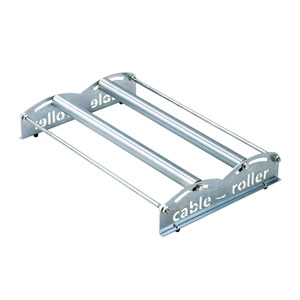

LAN-TL16 | ケーブルドラムローラー（耐荷重100kg） |
¥30,800 (税抜き ¥28,000)
|
LAN-TL17に既存のパッチケーブルを巻き取る方法
1.既存のパッチケーブルのコネクタを取り出します。
※巻き取るケーブルを箱から出し、伸ばして捩れがないようにしておきます。
2.片側のケーブルをドラム側面のケーブル通し穴に通します。
3.ケーブルワインダーにケーブルを巻き付け、ケーブルを固定します。
4.ハンドルを持ってドラムを回しながら、ケーブルを巻き取っていきます。
※ケーブルの捩れ（キンクにならないよう）に注意します。
5.ケーブルを巻き取り終えたら完成です。
LAN-TL17で巻き取りケーブルを自作する
1.自作用ケーブルを、ケーブル通し穴に通します。
2.ケーブル通し穴は、ケーブル径に合わせて調節することができ、ネジで固定できます。ケーブル径は9mmまで対応します。
※使用するドライバには、スタビ―ドライバーなどの狭いスペースで作業可能なドライバーをご使用ください。
3.側面の取り出し口が狭くてネジ固定しにくい場合は、点線で囲った部品を外すことで、取り出し口が広がります。
※部品を外す際はドライバーでネジを外す必要があります。
4.本体側面の中央にあるケーブル取り出し口からケーブルを出し、コネクタを取り付けます。
5.ケーブルワインダーにケーブルを巻き付けた後、ハンドルを持ってドラムを回しながら、ケーブルを巻き取っていきます。
6.ケーブルを巻き取り終えたら完成です。

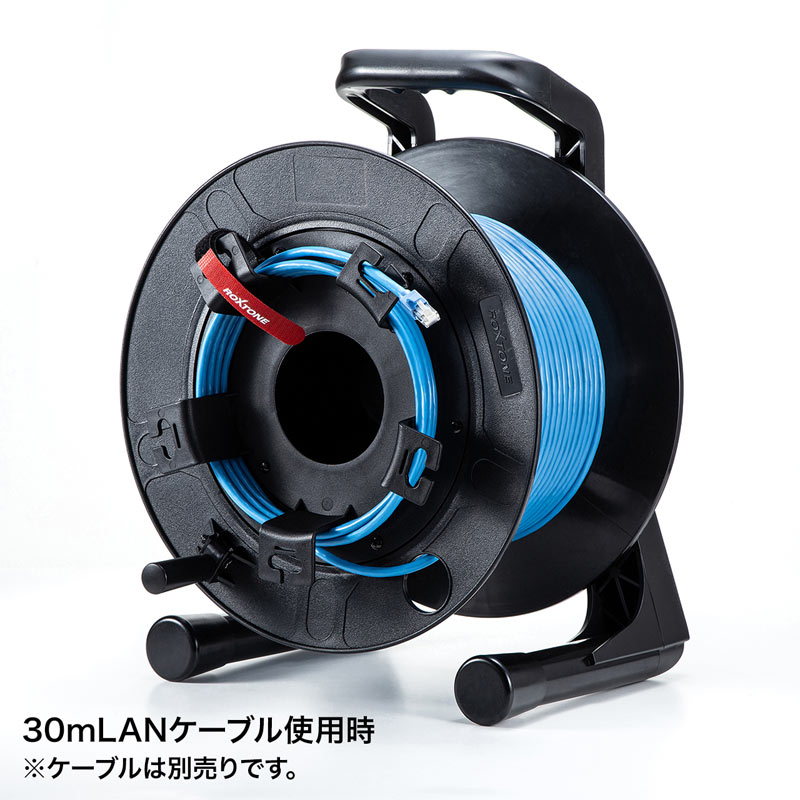

※ケーブル取り出し口から取り出したケーブルは、取り出し口の内部に収納することもできます。
仕様
| カラー | ブラック |
|---|---|
| サイズ | W380×D341×H488mm |
| 重量 | 4kg |
| 材質 | PC、PE |

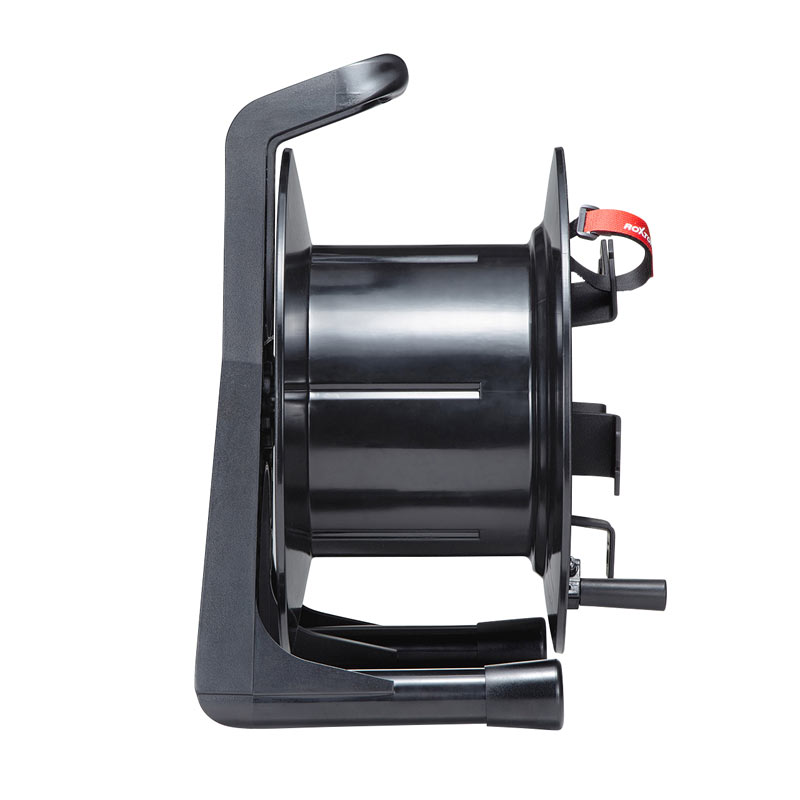

| ドラム直径 | 380mm |
| 収納ケーブル | 6mm径ケーブルを300m |
特長

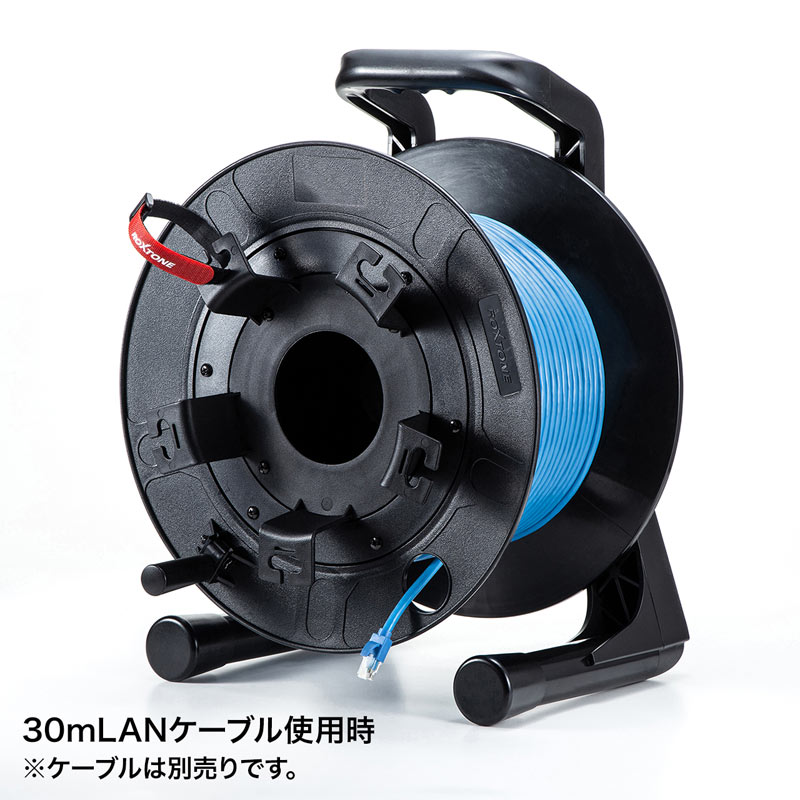

- 光ケーブル、LANケーブル、同軸ケーブルを巻き取りできます。
- 380mm大型径のケーブルリールで、6mm径ケーブルを300m巻取り可能です。

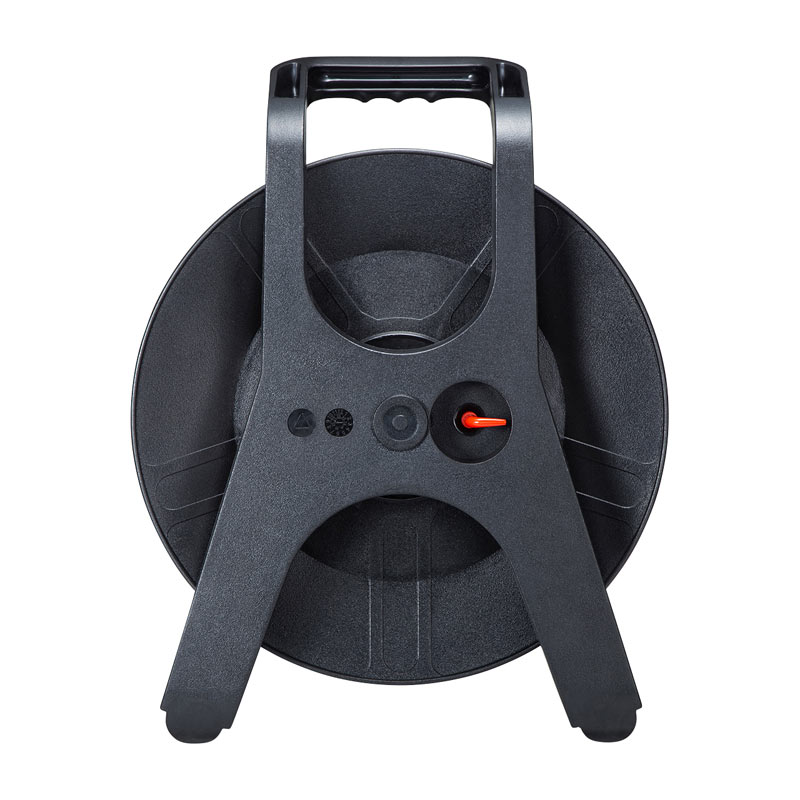

- ケーブル巻取り後、ドラムが回らないよう固定できるロック機能があります。
- ケーブルをドラム中心部の穴を通してから、コネクタを取り付け加工する仕様になります。

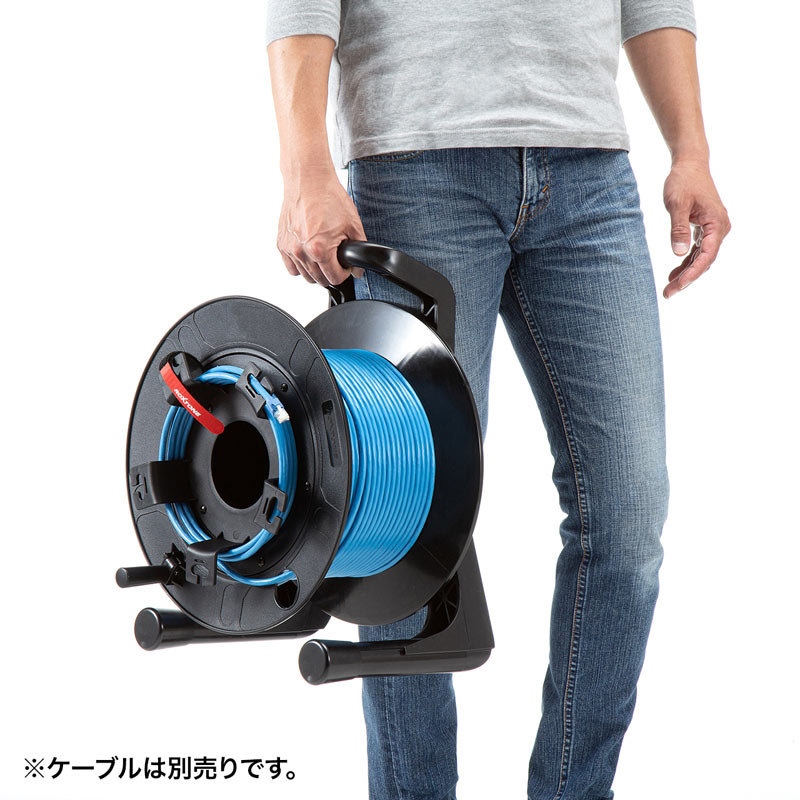

※ケーブルは付属していません。
