トップ > 製品情報 > デスク・ラック > モニタ/タブレットアーム・スタンド > 水平アーム > CR-LA1403N

1面モニタ搭載可能。水平多関節モニタアーム。H700mm。

CR-LA1403N / 水平多関節液晶モニタアーム(H700mm・1面)

画像を拡大

CR-LA1403Nの画像を表示しています。

水平多関節液晶モニタアーム(H700mm・1面)

製品品番

CR-LA1403N

JANコード 4969887158265
標準価格 (税抜き \21,500)
  • お問い合わせ
  • 取扱・組立説明書
  • Q&A

仕様違い製品

品番 特長 価格(税込)
CR-LA1401N H400mm・1面
CR-LA1402N H400mm・左右2面
CR-LA1404N H700mm・左右2面
メイン
特長
特長
特長
特長
特長
特長
特長
特長
特長
特長

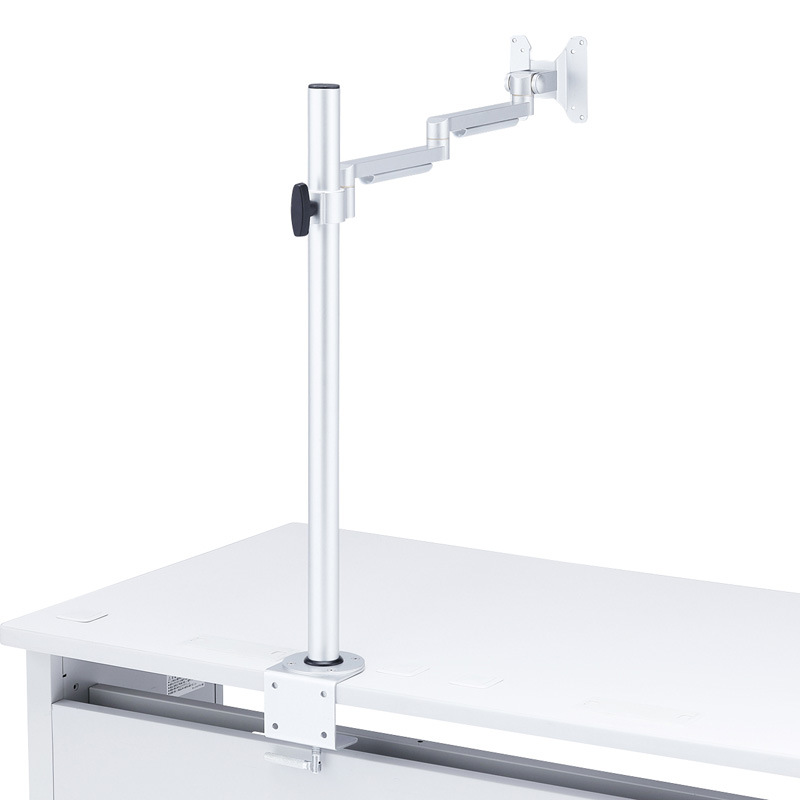

背面
仕様
仕様

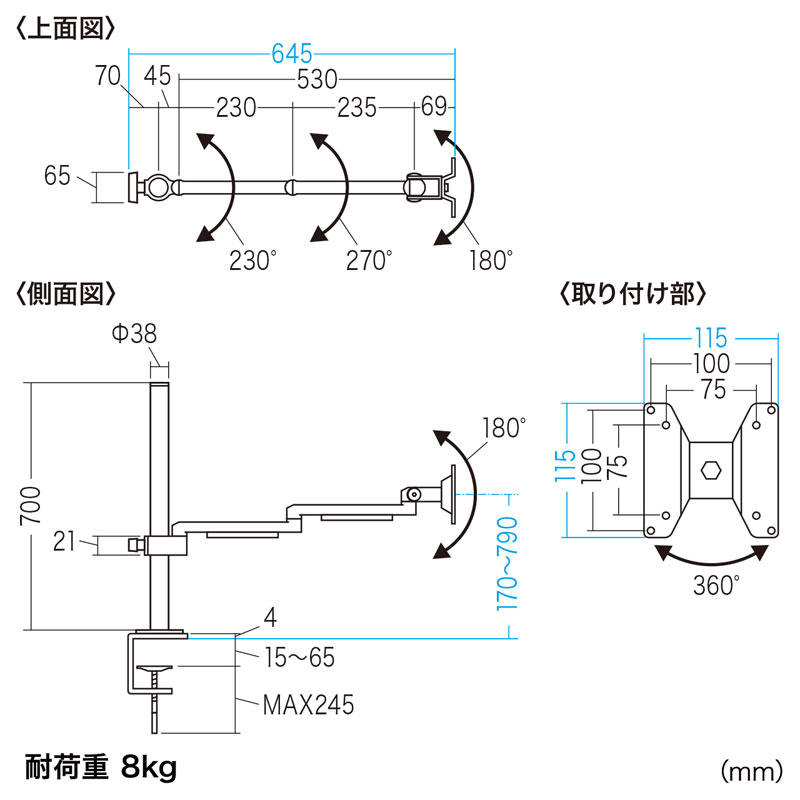

寸法図
寸法図

製品詳細

特長特長

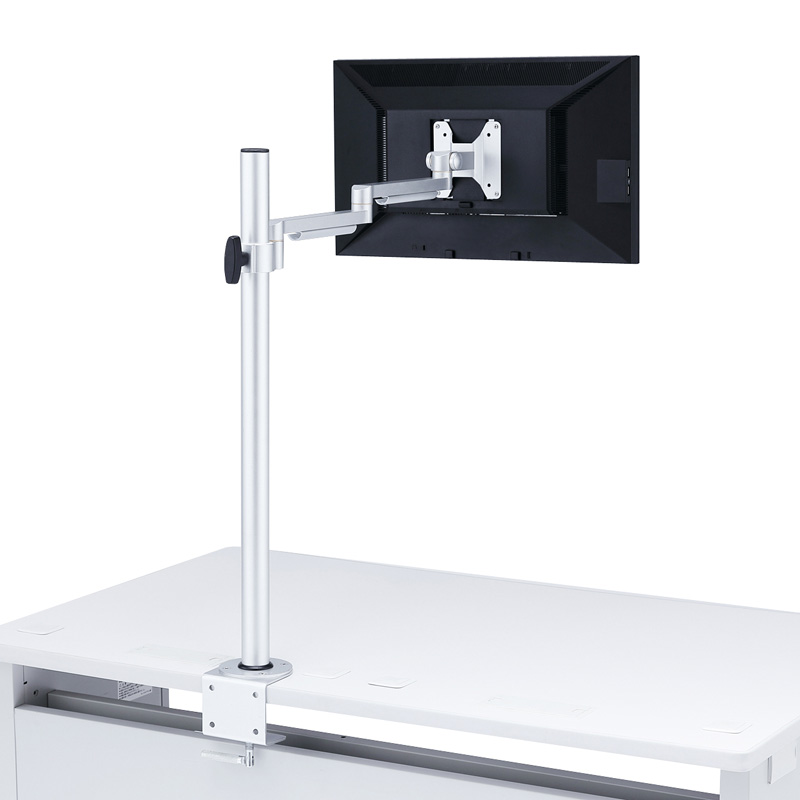

  • 水平空間に対して全方向に自由に動かすことができます。

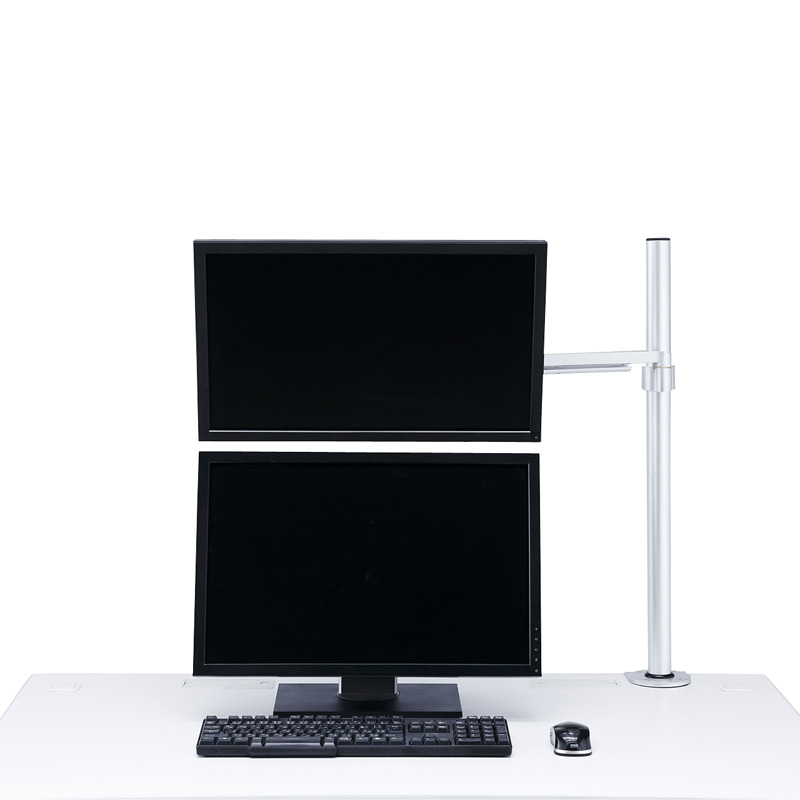

  • 液晶ディスプレイを高い位置で設置できるアームです。下部に据え置きの液晶を置いて上下2面で液晶モニタを設置することができます。
  • 工場内の案内掲示用、会議室などの液晶テレビの設置などにも使用できます。

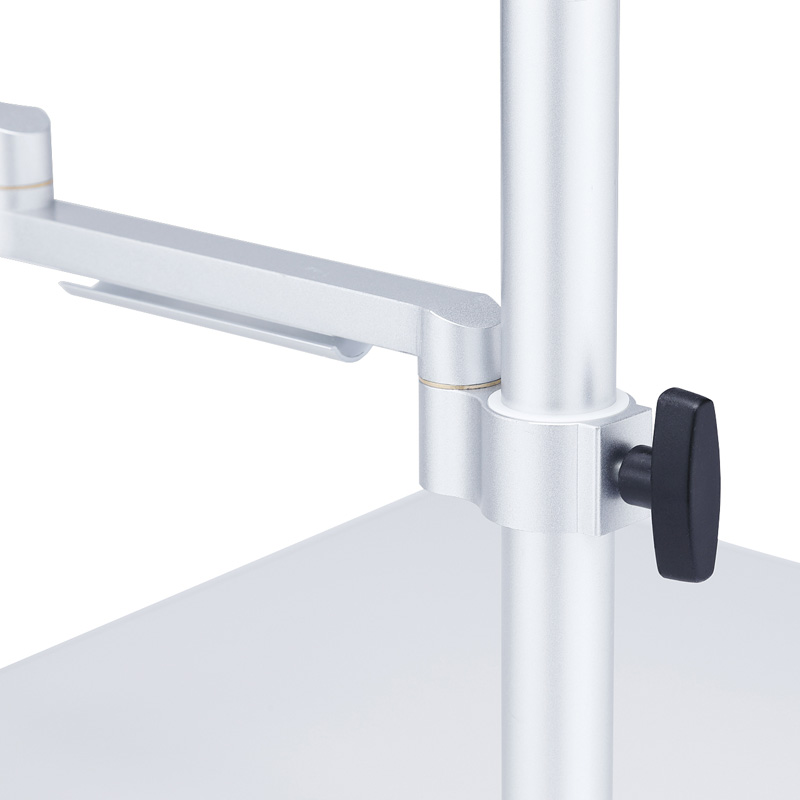

  • 高さ方向は、支柱上で任意位置に固定することができ、机上面から170〜790mmの高さまで調節することが可能です。

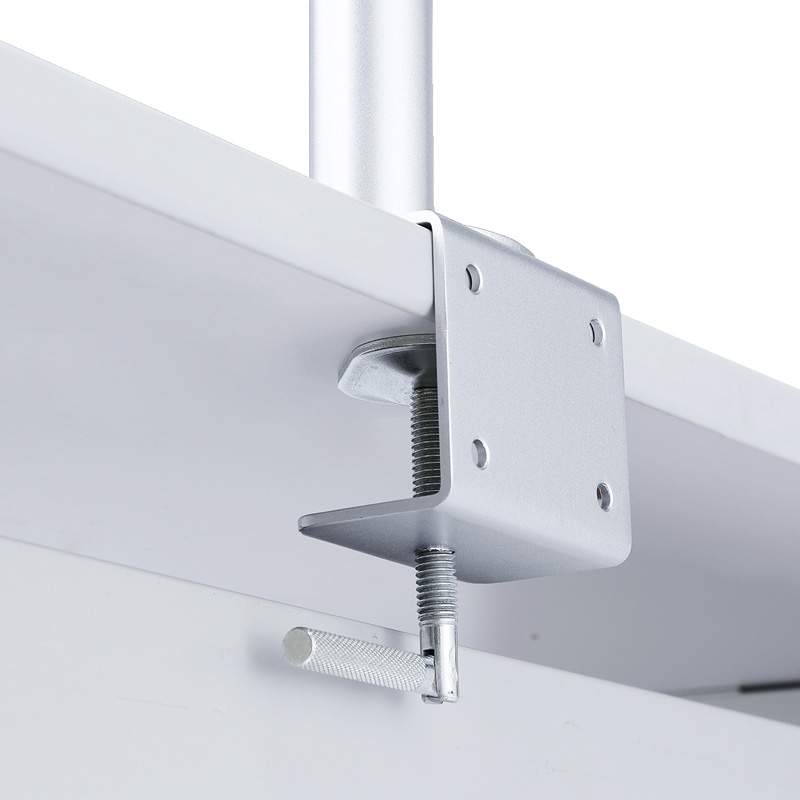

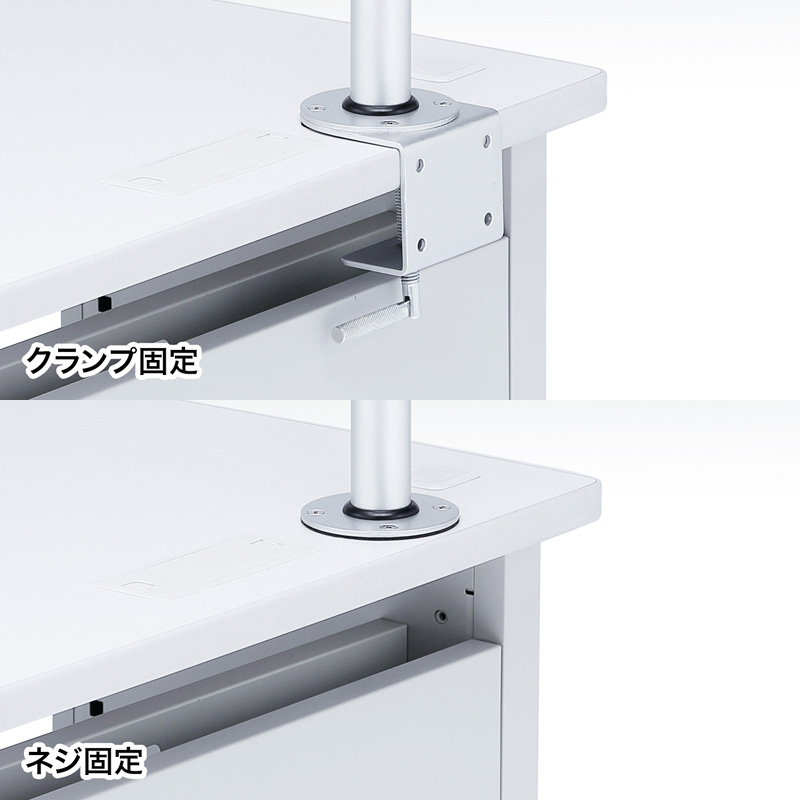

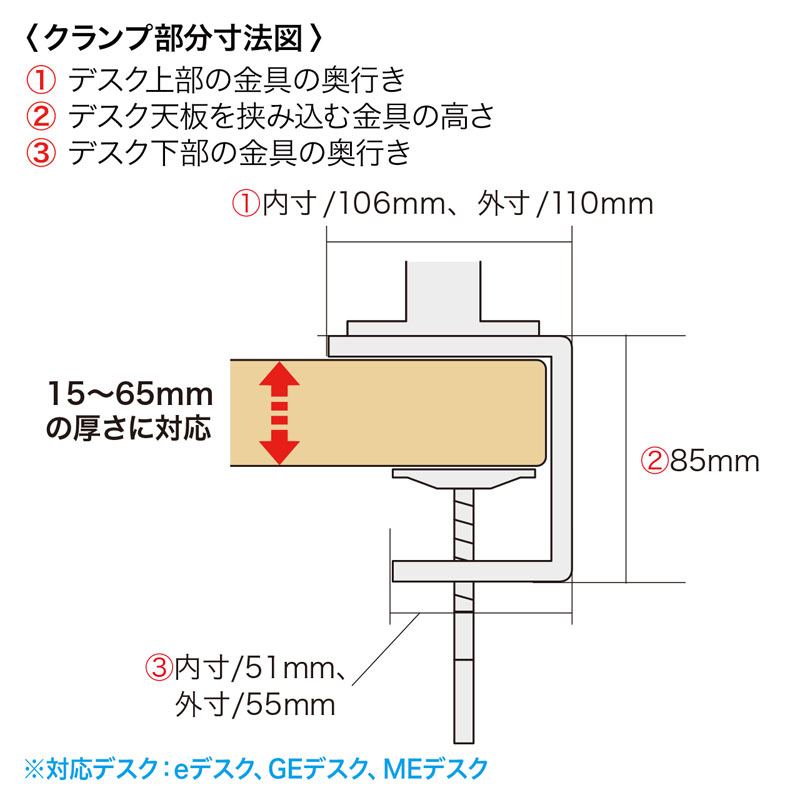

  • 設置方法はクランプ式(板厚15mm〜65mmに対応)とネジ固定式が選べる仕様になっています。ネジ固定方法は機器組み込みなどへの使用に最適です。

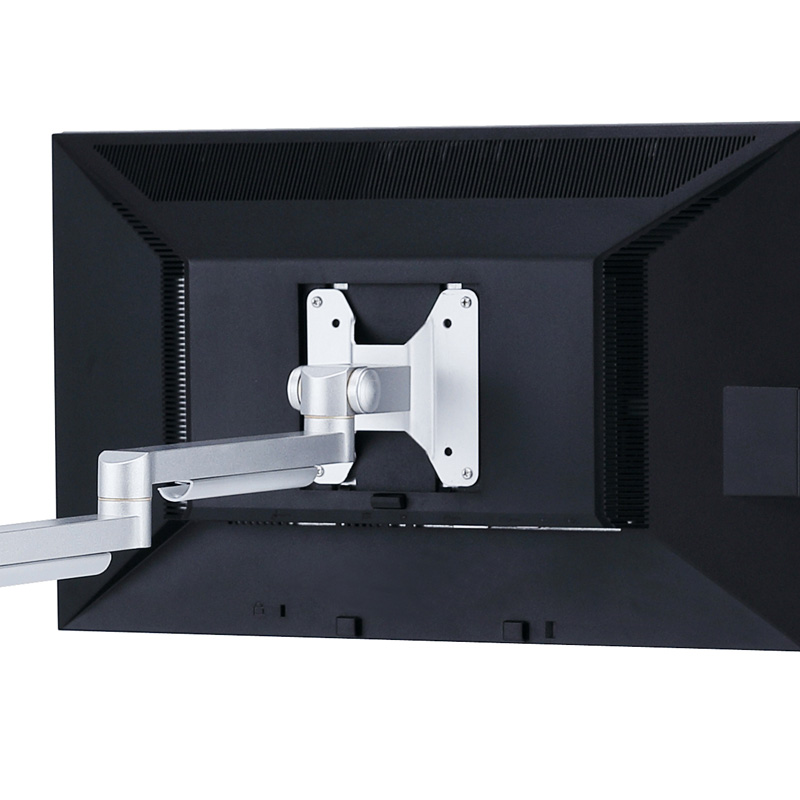

  • VESA規格(75×75mm、100×100mm)の取り付け部に対応しています。
    ※75mmの場合、取り付け箇所に凹みがあると取り付けができません。
  • 各関節は付属の工具で硬さの調節が可能です。

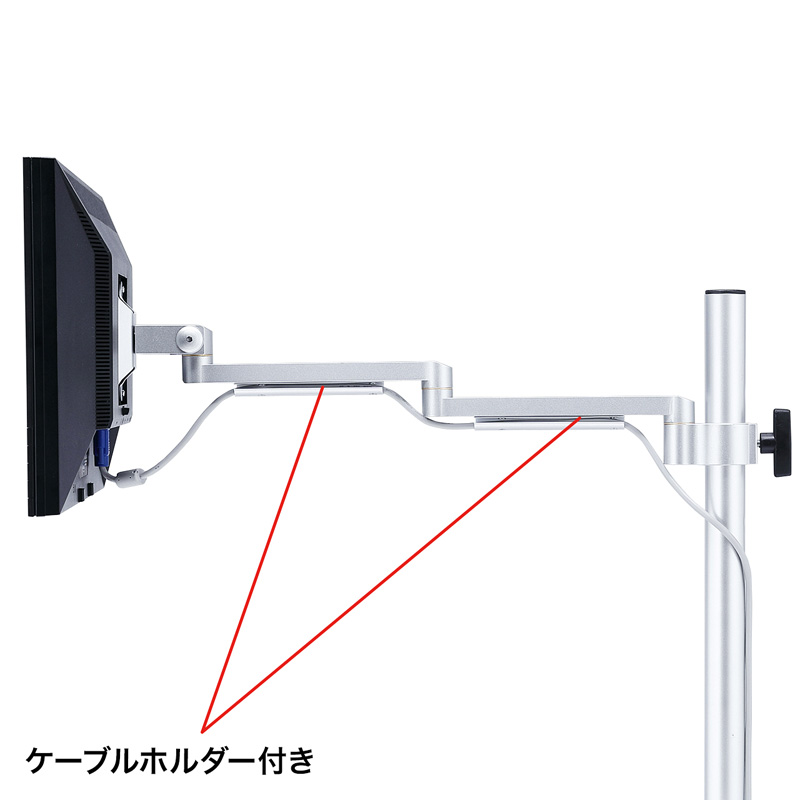

  • 液晶ディスプレイからのケーブルは、アーム下面のケーブルホルダーへ通すことができます。

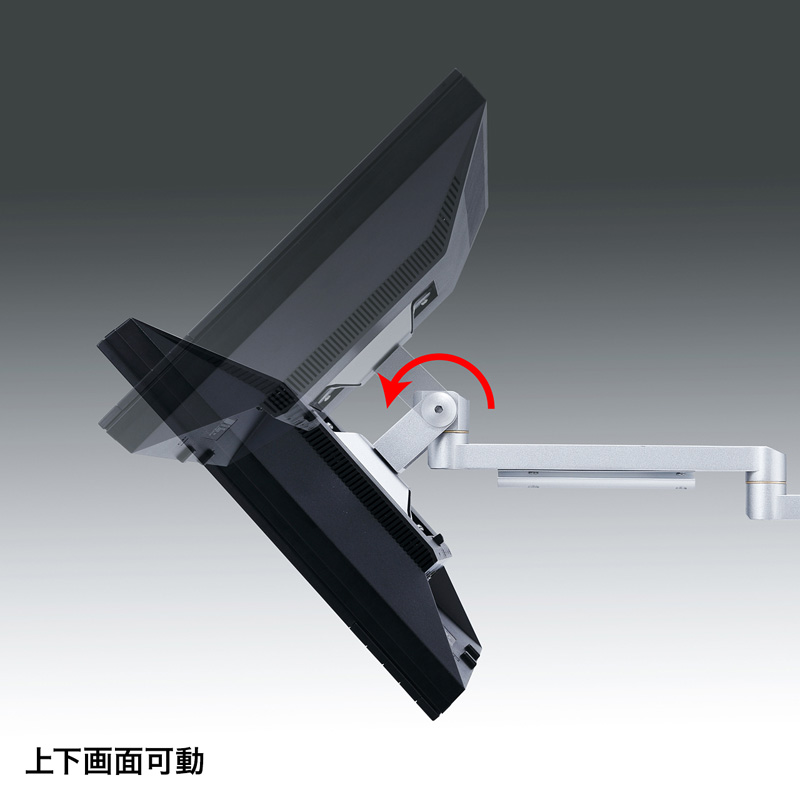

  • ディスプレイ取り付け部のチルト角度は上下それぞれ90°です。

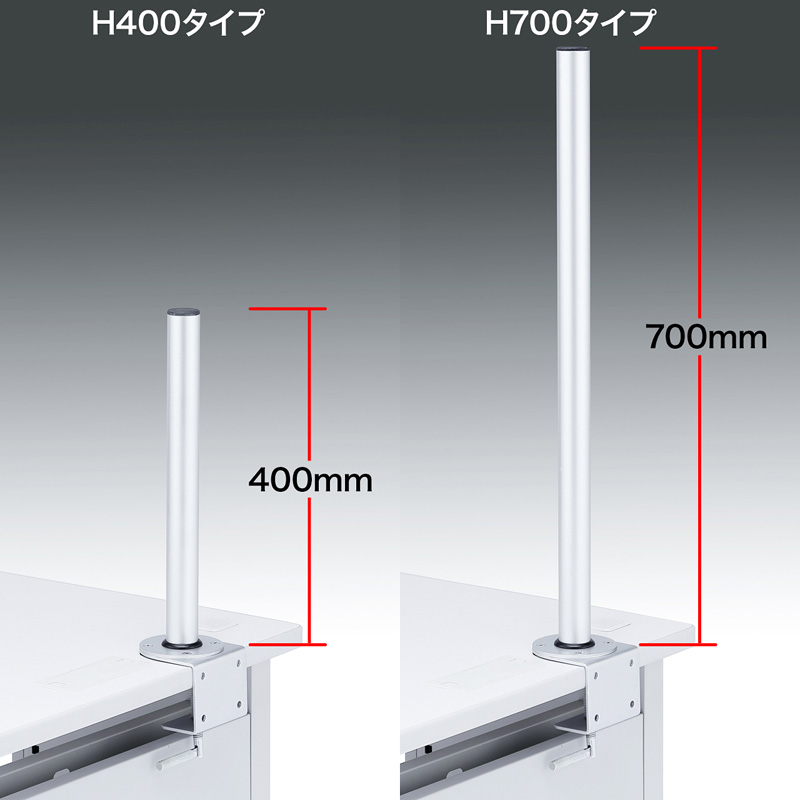

  • ポールの長さは700mm(机上面からポール先端まで)、支柱の太さは直径38mmです。
  • 耐荷重は8kgです。

  • <取り扱い上の注意事項>
    ※規定された耐荷重をこえるディスプレイを、取り付けないでください。
    ※液晶ディスプレイを組み付けたアームとの総重量は、10kgを超える場合があります。液晶ディスプレイとアームとの組み立てやその作業を行う際は、必ず二人以上で行うようにしてください。
    ※アーム、チルトの各関節の工場出荷時の保持力は、製品によって異なります。アーム設置後、必ず最適な保持力になるように関節に内蔵されたナット、ボルトを回して調節してください。
    ※アーム操作(角度調節など)は、静かに行ってください。また必ず両手で操作してください。乱暴な操作や連続した繰り返し操作は、液晶ディスプレイとアームとの接合部やアームの付け根部を破損することがあります。
    ※ネジ固定をした際、支柱先端部に力を掛けると、机上面を破損させる恐れがありますので設置場所の強度に、また、力を掛けないように注意してください。
    ※テーブル端面から液晶ディスプレイをはみ出して設置、または、テーブル端面からはみ出す方向へ操作しないでください。はみ出している状態で液晶ディスプレイに下方向の力を加えると、テーブルから脱落することがあります。
    ※振動の激しい場所や連続して長時間振動する場所に設置しないでください。
    ※設計上の想定設置環境温度は、0〜40℃です。その範囲を超える環境で使用しないでください。
  • ※写真内の液晶ディスプレイはアーム取り付けイメージを説明するものであり、実際の商品には付属しておりません。
    ※想定されるディスプレイサイズは一般的な目安を示しています。取り付けにおいてはディスプレイ重量と耐荷重を基準に選定してください。

仕様仕様

サイズ 寸法図参照
重量 3.6kg
梱包 1個口/770×265×135mm・4.6kg
出荷形態 ノックダウン組立式
材質 支柱部・クランプ部/スチール
アーム部/アルミ

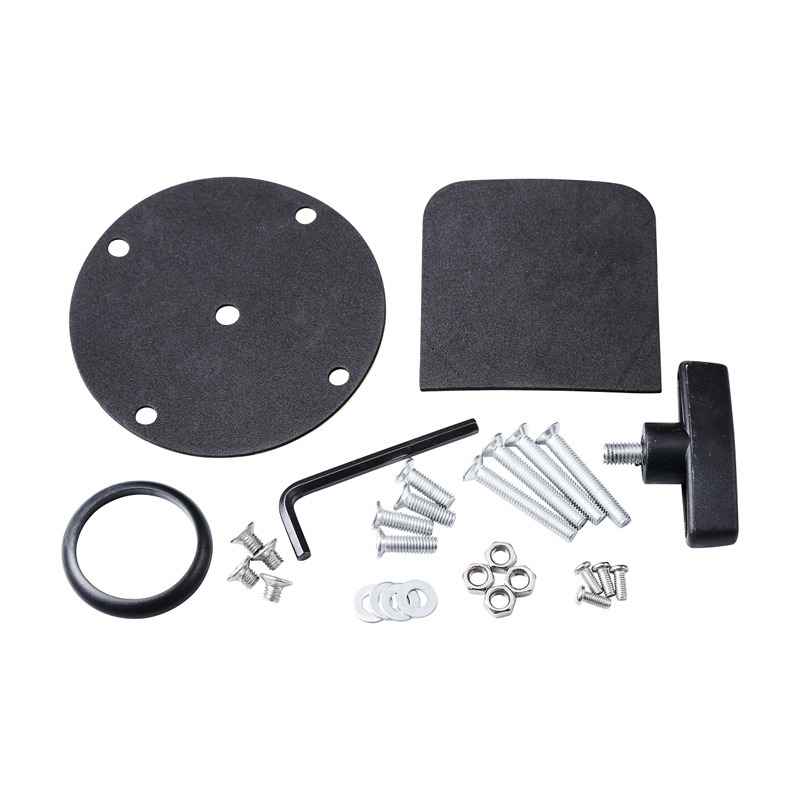

付属品 調整用工具、ディスプレイ取付ネジ(M4×10・4本)、クランプ(ポールに取り付けて出荷)、固定用ボルト(2種)各4本+ナット4個
可動範囲 画面回転(ローテーション)/360°
左右(スウィング)/230°

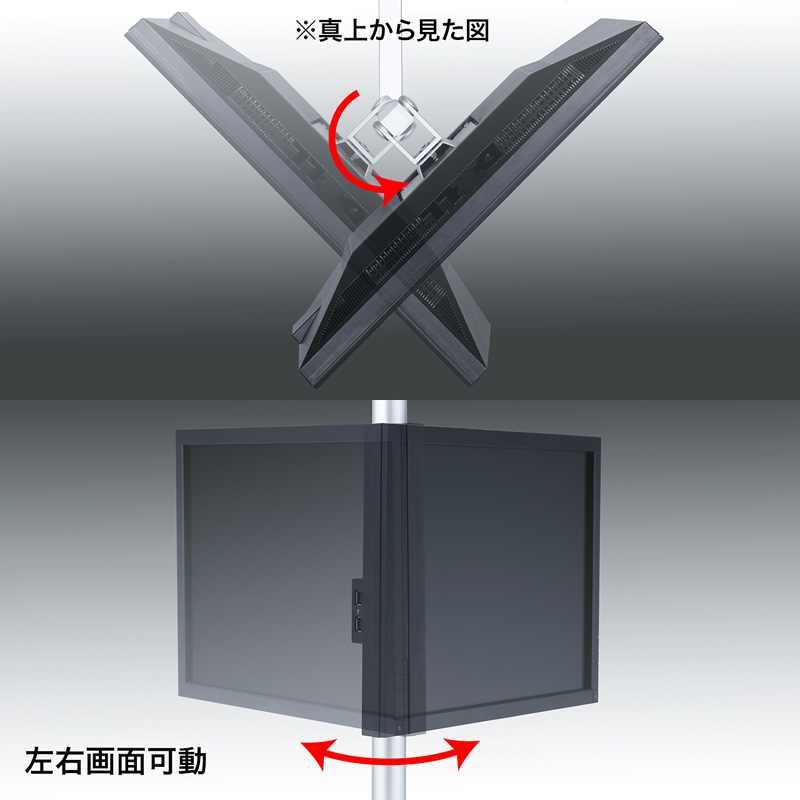

画面左右(パン)/180°
画面上下(チルト)/180°
耐荷重 8kg
VESA 規格とは
VIDEO ELECTRONICS STANDARDS ASSOCIATIONというパソコン関連グラフィックの標準化を進める団体により定められた、液晶ディスプレイとアームを取付ける規格。
ディスプレイ取付け部は75×75mmまたは100×100mmに標準化されています。
使用上のご注意
モニタアームを安全にお使いいただくために→(リンク)

対応機種対応機種

対応ディスプレイ 8kg以下
対応デスク eデスク、MEデスク
「モニター/タブレットアーム・スタンド検索」はこちら→(リンク)
「モニタアームの選び方」はこちら→(リンク)
この製品の画像をダウンロード

製品ラインナップ

仕様違い(全3件)
CR-LA1401N H400mm・1面 CR-LA1401N ¥22,140 (税込)
CR-LA1402N H400mm・左右2面 CR-LA1402N ¥33,480 (税込)
CR-LA1404N H700mm・左右2面 CR-LA1404N ¥35,100 (税込)

よくある質問よくある質問(Q&A)

リングという部品はどんな用途があるのですか?下まで落ちていいのでしょうか?

2015/10/06

リング部品はポールの一番下まで落とし、 ボールの下部のクランプを接続する板との結合部分の溶接を隠す為のパーツです。 アームの動作には関係が無いパーツになります。
