USB-ディスプレイアダプタを使用したマルチディスプレイ接続ガイド

マルチディスプレイ接続ガイド○OKパターン×NGパターンをご紹介

マルチディスプレイ接続ガイド

USB-CVU3HD1NUSB-CVU3HD2NUSB-CVU3HD3は、1台のパソコンに対し最大6台までのディスプレイを接続し、マルチディスプレイとして使用できます。
メインディスプレイを含めると7画面での表示が可能で、WEBサイト、Excel・Word画面、動画編集など様々な画面を一度に確認でき、操作領域も広がります。

ここではUSB-CVU3HD1NUSB-CVU3HD2NUSB-CVU3HD3を使用した、マルチディスプレイの詳しい接続例をOKパターンとNGパターンに分けてご紹介いたします。

目次

拡張モードとミラーモード

マルチディスプレイの詳しい接続例

○表示できる接続例はこちら
・全てのディスプレイで拡張表示
・1台にミラー表示、残り5台に拡張表示 など
×表示できない接続例はこちら
・全てのディスプレイにミラー表示
・2台ずつにミラー表示
対応製品
  • ※ディスプレイ1台につき製品を1個使用します。接続数に合うUSBハブなどをご用意ください。
  • ※USBハブ経由での接続は、ご使用パソコンや接続環境により正常に動作しない場合があります。
     下記接続例についての動作保証は致しかねますのであらかじめご了承ください。
  • ※動作させるためには、USB-ディスプレイアダプタに付属しているドライバをパソコンへ
     インストールする必要があります。
USBハブはこちら

用途に応じて選べる!
マルチディスプレイの表示モードについて

マルチディスプレイの表示モードには、拡張モードとミラー(複製)モードの2つがあります。
用途に応じた便利な使い方ができます。

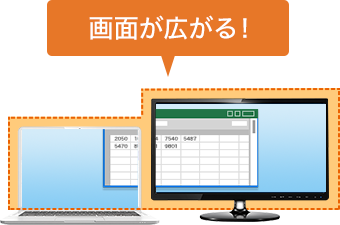

  • 拡張モード 拡張モード 複数台のディスプレイを1つの画面として表示するので、大画面で使用できます。

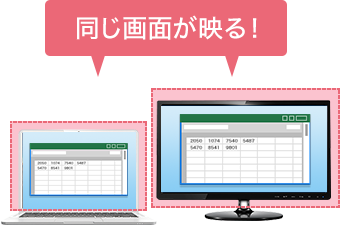

  • ミラーモード ミラーモード 同じ画面を映し出します。同一画面が複数台必要な時に効果的です。
    ※1つの画面を3つ以上のディスプレイに表示することはできません

表示できる接続方法表示できる接続方法

画面に映す画像はこちら 画面に映す画像はこちら

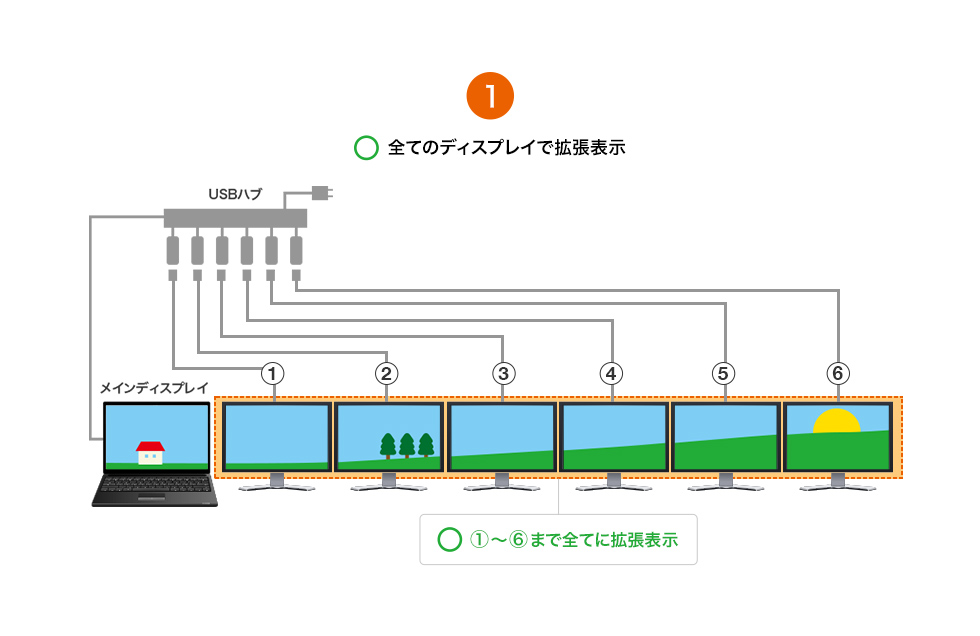

  • 表示できる例 その1

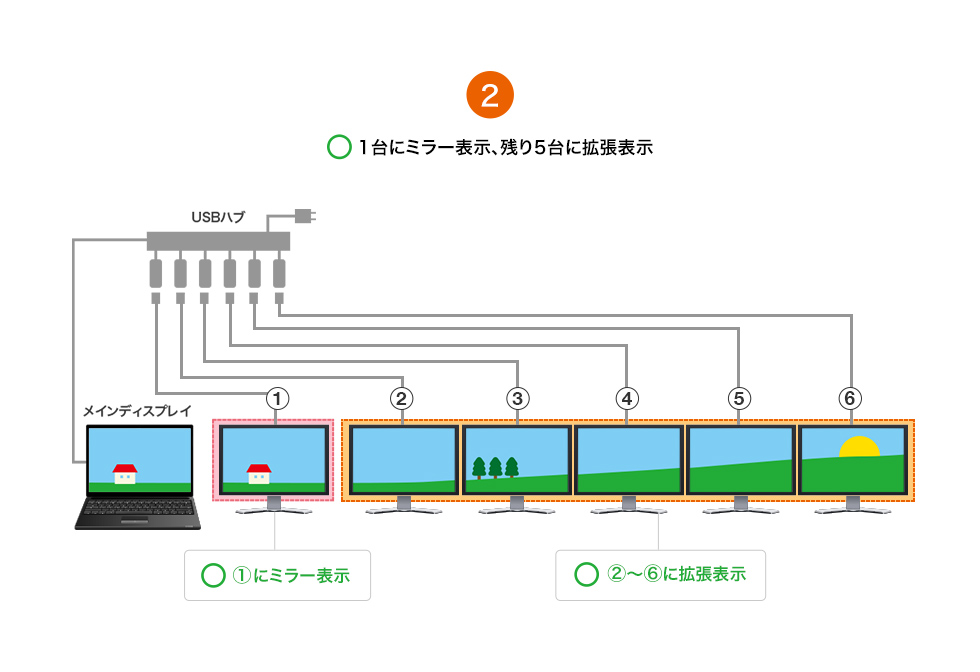

  • 表示できる例 その2

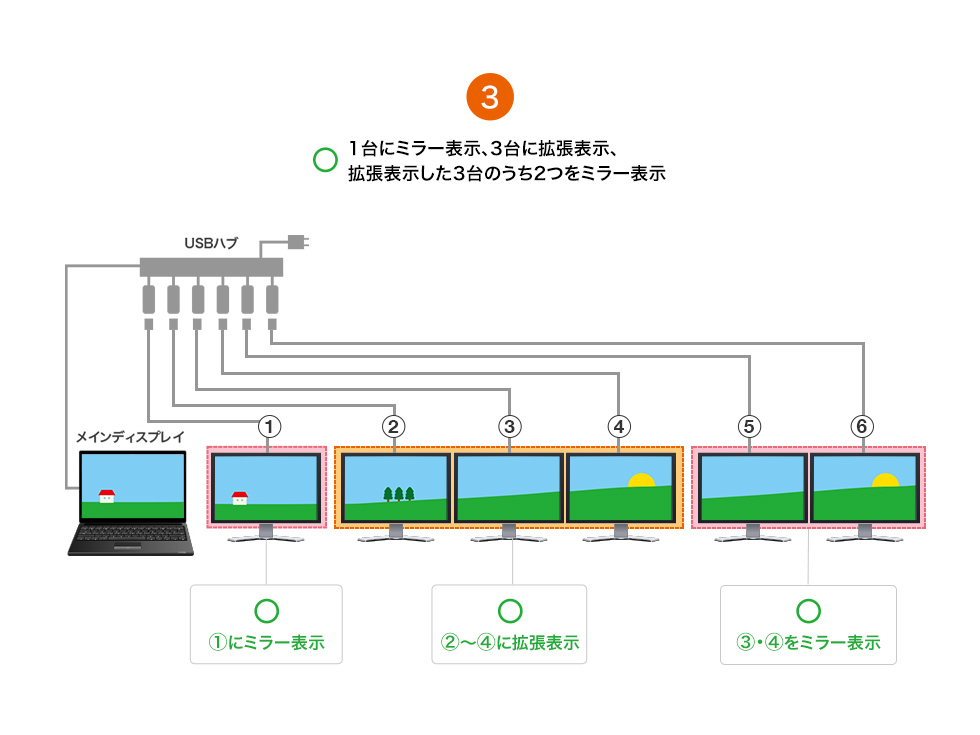

  • 表示できる例 その3

表示できない接続方法表示できない接続方法

1つの画面を3つ以上のディスプレイに表示することはできません

画面に映す画像はこちら 画面に映す画像はこちら

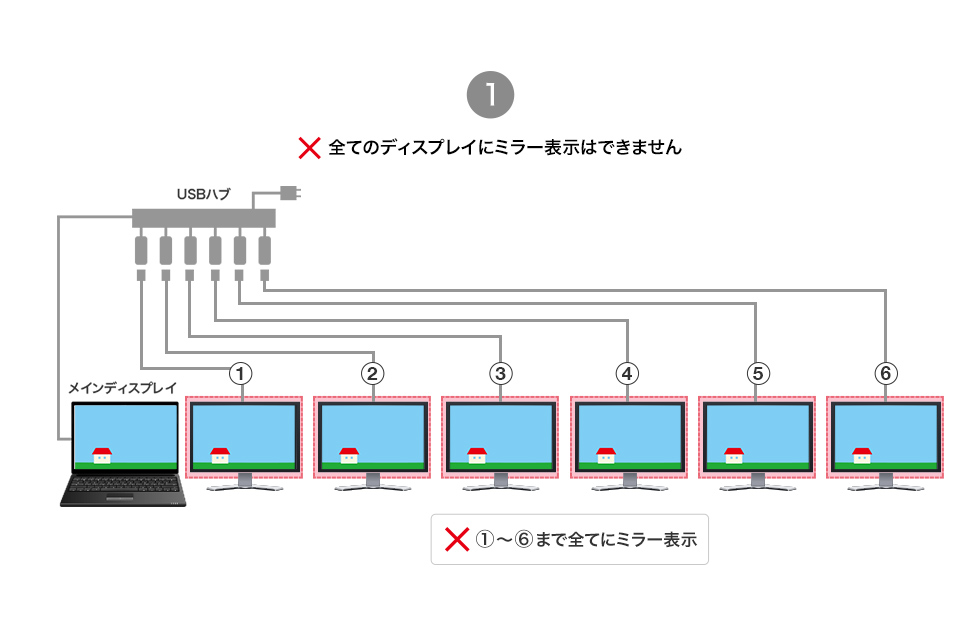

  • 表示できない例 その1
  • 表示できない例 その2

対応製品はこちら

※下記製品においてUSBハブ経由での接続は、ご使用パソコンや接続環境により正常に動作しない場合があります。
上記接続例についての動作保証は致しかねますのであらかじめご了承ください。

  • USB-CVU3HD1N USB-CVU3HD1N  USB3.2-HDMIディスプレイアダプタ(1080P対応)
  • USB-CVU3HD2N USB-CVU3HD2N  USB3.2-HDMIディスプレイアダプタ(4K対応)
  • USB-CVU3HD3 USB-CVU3HD3  USB3.1-HDMIディスプレイアダプタ(4K対応・ 2出力・LAN-ポート付き)
