トップ > 製品情報 > LAN・ネットワーク > LANパーツ > 自作用工具 > LAN-TL22

貫通型RJ-45コネクタの必需品。UTP・STP・PoEケーブル、単線・より線にも対応。

通常画面表示

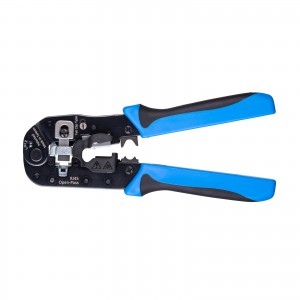

LAN-TL22 / かしめ工具(RJ-45、貫通型)

LAN-TL22の画像を表示しています。

LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
LAN-TL22 / かしめ工具(RJ-45、貫通型)
  • RoHS 10
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

かしめ工具(RJ-45、貫通型)

LAN-TL22

JANコード
4969887758366
標準価格
¥12,980(税抜き ¥11,800)

LAN-TL22かしめ工具(RJ-45、貫通型)
×

この製品の画像をダウンロード

仕様

対応コネクタ 貫通型RJ-45コネクタ(8P)、ADT-6RJKN-10ADT-6RJKN-100
対応コネクタ構造 UTPコネクタ、STPコネクタ
かしめ部材質 亜鉛アルミニウム合金
カッター ケーブル芯線カッター
クリンパー クリップ用クリンパー圧着
サイズ W83×D188×H20mm
重量 322g
ご注意
LAN-TL22を標準タイプ(挿入型)のコネクタで使用
ADT-RJ45-10NADT-RJ45-100
ADT-6RJTS-10ADT-6RJTS-100
ADT-6ARJ-10ADT-6ARJ-100
ADT-STP-T10
は使用できます。
ADT-RJ45-10SNADT-RJ45-50SNADT-RJ45-100SN
ADT-6RJ-10ADT-6RJ-100
ADT-STP-Y10
は使用できません。コネクタ最先端部を削ってしまいます。
ロックボタンの設定

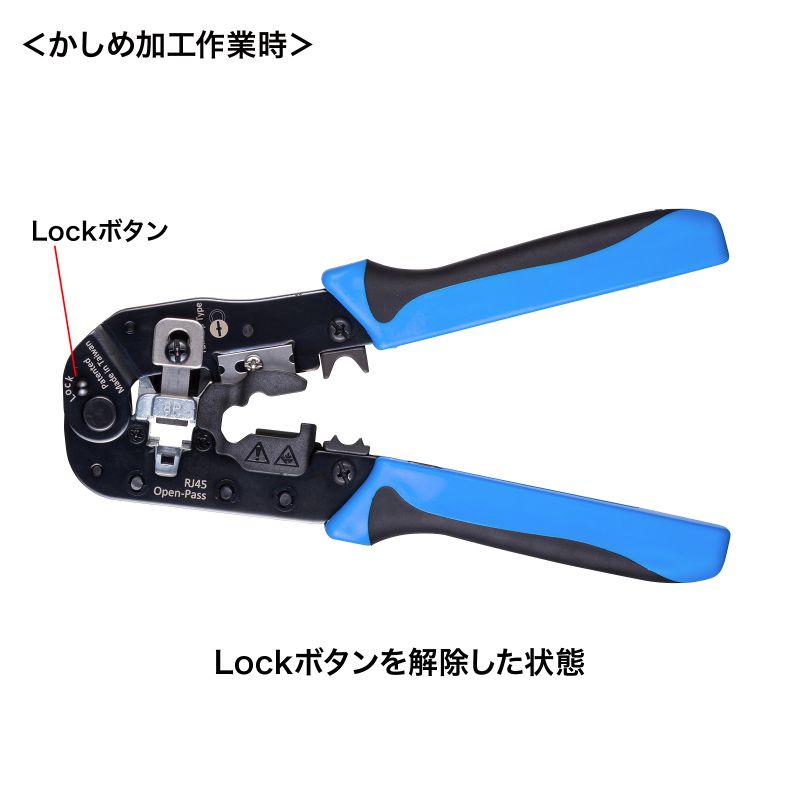

※グリップを最後まで握った状態でLockボタンを裏面から押し出すと、グリップが開いた状態になります。(かしめ加工作業時)

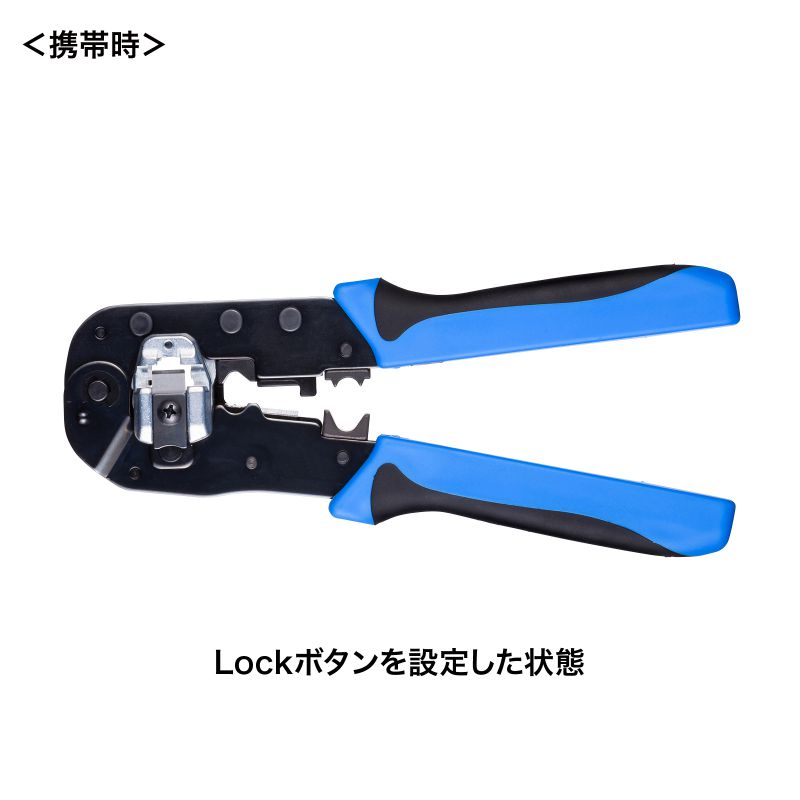

※グリップを最後まで握った状態でLockボタンを押し込むと、グリップ閉じた状態になります。(携帯時)

特長

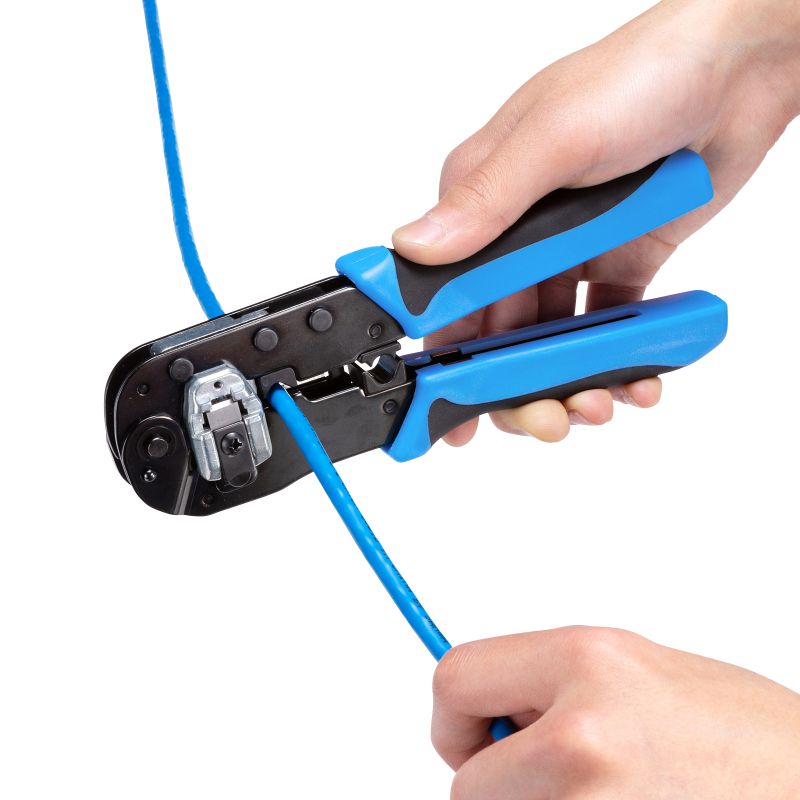

  • LANケーブルをパッチケーブル加工する際のRJ-45コネクタ用かしめ工具です。
  • 貫通式RJ-45コネクタ用かしめ工具です。
  • UTPケーブル、STPケーブル、PoEケーブルを加工する際に、また単線・より線に対応しています。
  • 垂直方向に圧着可能で、かしめ精度が抜群です。
  • かしめ部には亜鉛アルミニウム合金を採用し、加工精度と耐久性を向上させます。

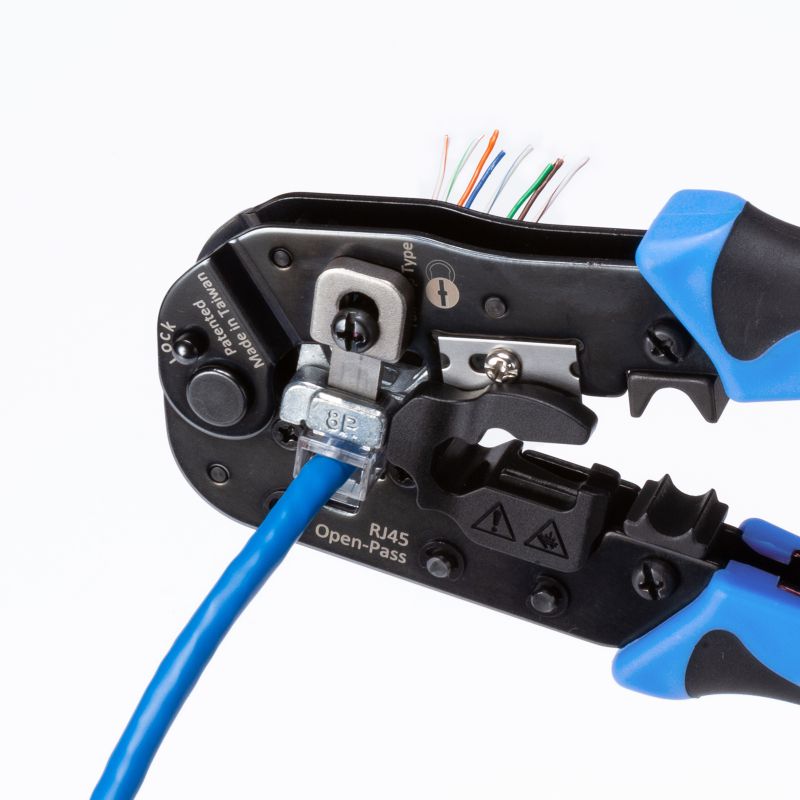

  • かしめるのと同時に貫通した芯線も切断できます。
  • ケーブル固定クリップをクリンプ可能です。
  • ケーブル芯線用カッター付きです。
  • Lockボタン付きで、グリップを閉じて携帯することができます。

ラインアップ

シリーズ関連(全6件)

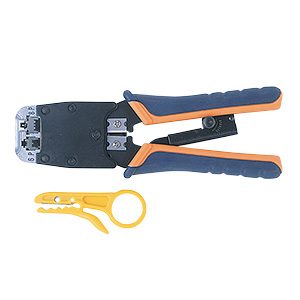

HT-500R かしめ工具(ラチェット付き) HT-500R ¥17,490 (税込)

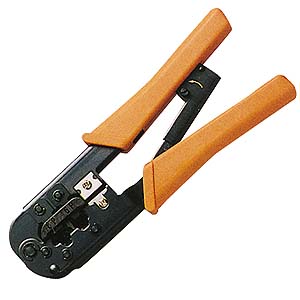

HT-568R かしめ工具(ラチェット付き) HT-568R ¥8,580 (税込)

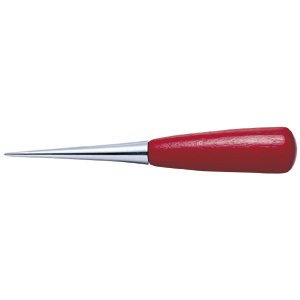

LAN-TL10 スパイキ LAN-TL10 ¥1,584 (税込)

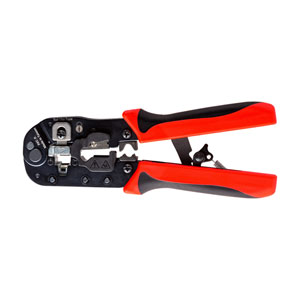

LAN-TL18 かしめ工具(ラチェット付き) LAN-TL18 ¥13,200 (税込)

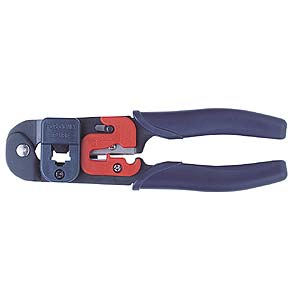

LAN-TL6 かしめ工具 LAN-TL6 ¥4,818 (税込)

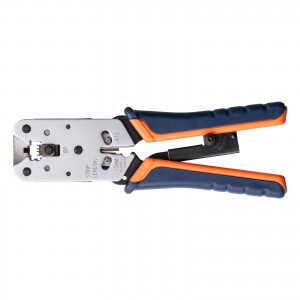

LAN-TL8 かしめ工具(ラチェット付き) LAN-TL8 ¥12,650 (税込)
おすすめ品(全2件)

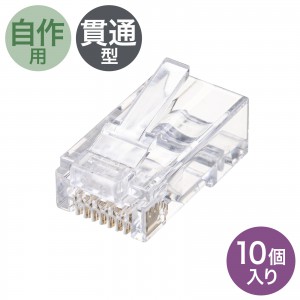

ADT-6RJKN-10 RJ-45コネクタ(カテゴリ6、貫通型、単線・より線共用、10個入り) ADT-6RJKN-10 ¥1,518 (税込)
