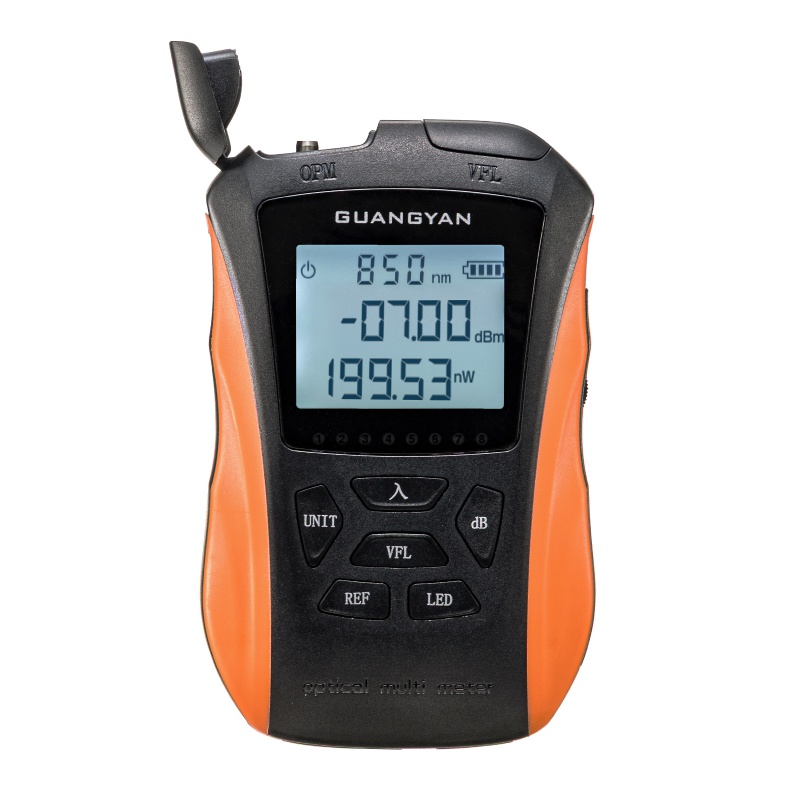

光パワーメーター（OPM）、ファイバチェッカー（VFL）、LANケーブルトレーサー機能、LAN配線チェック機能、LEDライト機能搭載の1台5役の多機能設計が可能な光ファイバテスター（パワーメーター）。

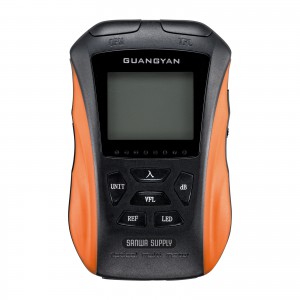

LAN-HTST-PM01
光ファイバパワーメーター＆LANケーブルトレーサー
- 標準価格
- ¥27,280（税抜き ¥24,800）
- JANコード
- 4969887776636
仕様
| 対応ケーブル | UTPケーブル、光ファイバケーブル |
|---|---|
| 対応コネクタ | RJ-45コネクタ、その他コネクタ
SCコネクタ、STコネクタ、FCコネクタ ※別売り変換アダプタでLCコネクタに対応 |
| 測定波長 | 850/980/1270/1300/1310/1490/1550/1577/1625nm |
| 測定レンジ | -70～+10dBm |
| 表示分解能 | 0.1％/0.01dBm（対数表示） |
| 測定精度 | ±5％ |
| 周波数識別 | 0Hz、270Hz、1000Hz、2000Hz |
| VFL波長 | 650nm |
| VFL出力 | <5mW |
| LANケーブル結線測定 | 最大200m |
| 表示方法 | ドットマトリックスLCD |
| 入力電圧 | 3～6V |
| 内蔵バッテリー | 600mAh リチウム充電池 |
| 充電方式 | USB Type-C |
| 連続使用時間 | 約48時間（光パワー測定時） |
| オートパワーオフ | 10分 |
| USB充電 | 空状態から満充電状態の際の時間
5V1Aの場合で、約2～3時間 |
| VFL測定距離 | 1km～1.5km |
| VFL連続使用時間 | 2～3時間 |
| サイズ | W72×D115×H30mm |
| 重量 | 171g |

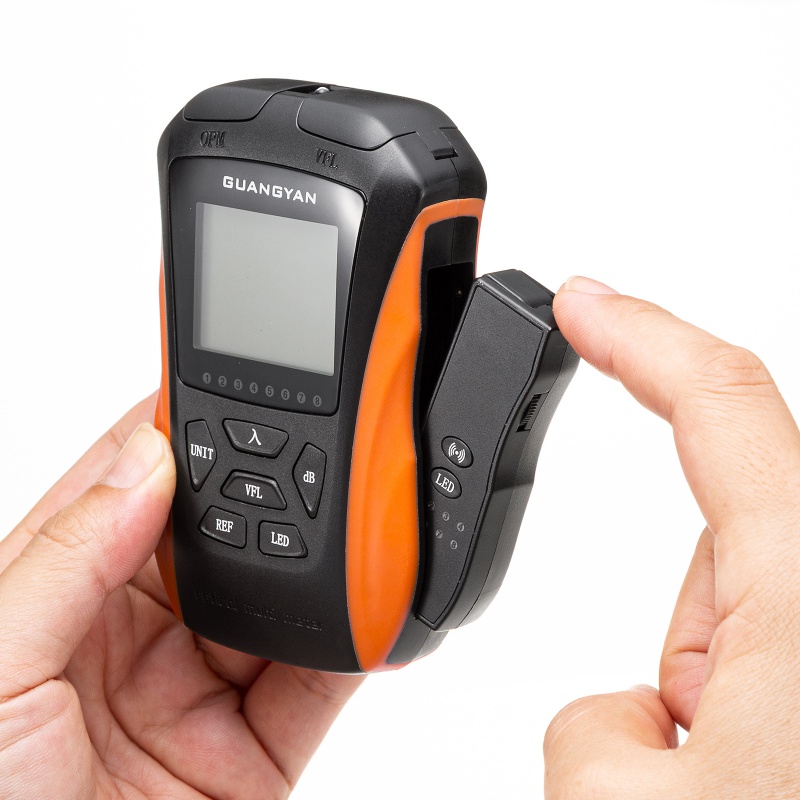

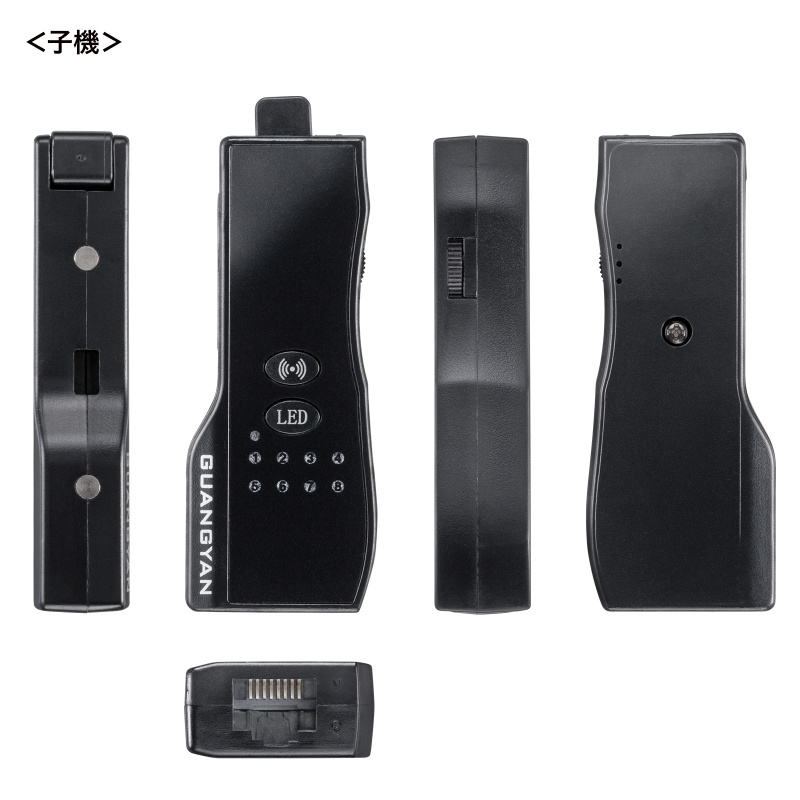

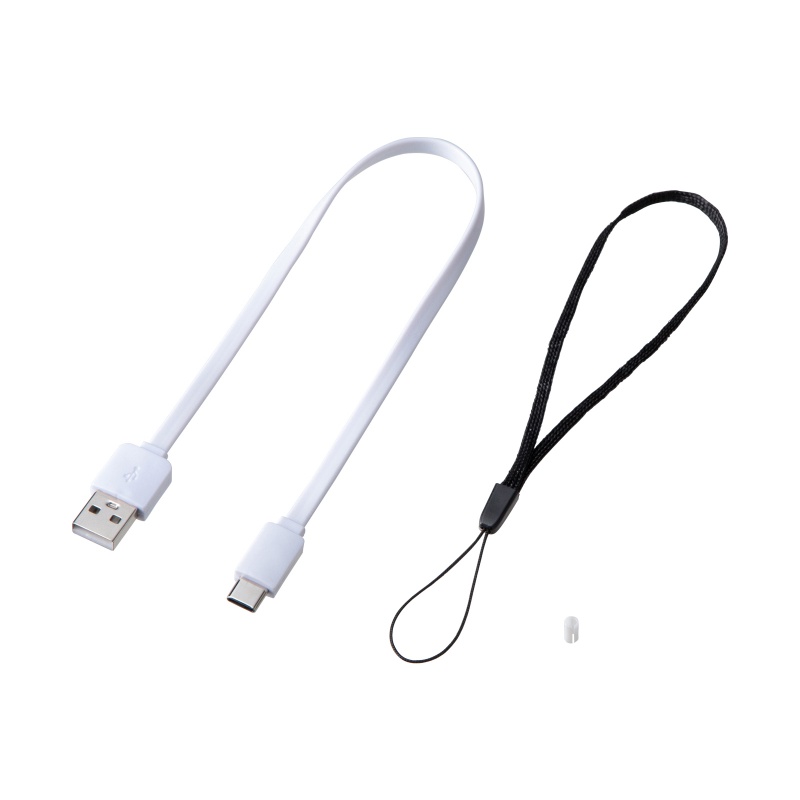

| セット内容 | 光ファイバテスター（パワーメータ―）、トレーサー子機（内蔵）、USB充電ケーブル、ストラップ、取扱説明書（保証書） |
※デザインおよび仕様は改良のため、予告なく変更することがあります。
特長

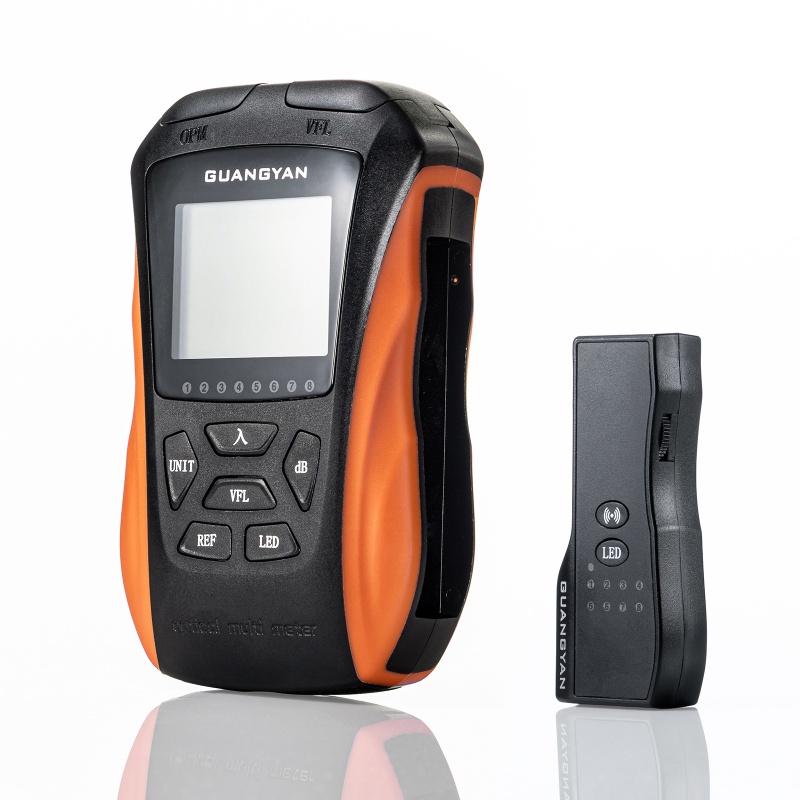

- 1台で5役をこなす多機能設計です。光パワーメーター（OPM）、ファイバチェッカー（VFL）、LANケーブルトレーサー機能、LANケーブル配線チェック機能、LEDライト機能を搭載し、通信設備の施工・保守作業を効率化します。

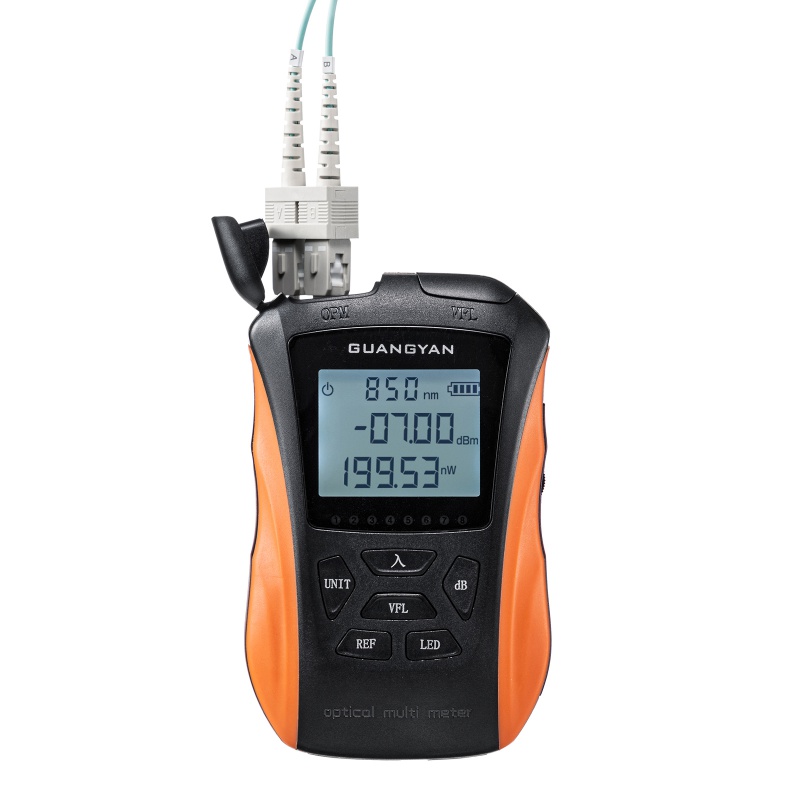

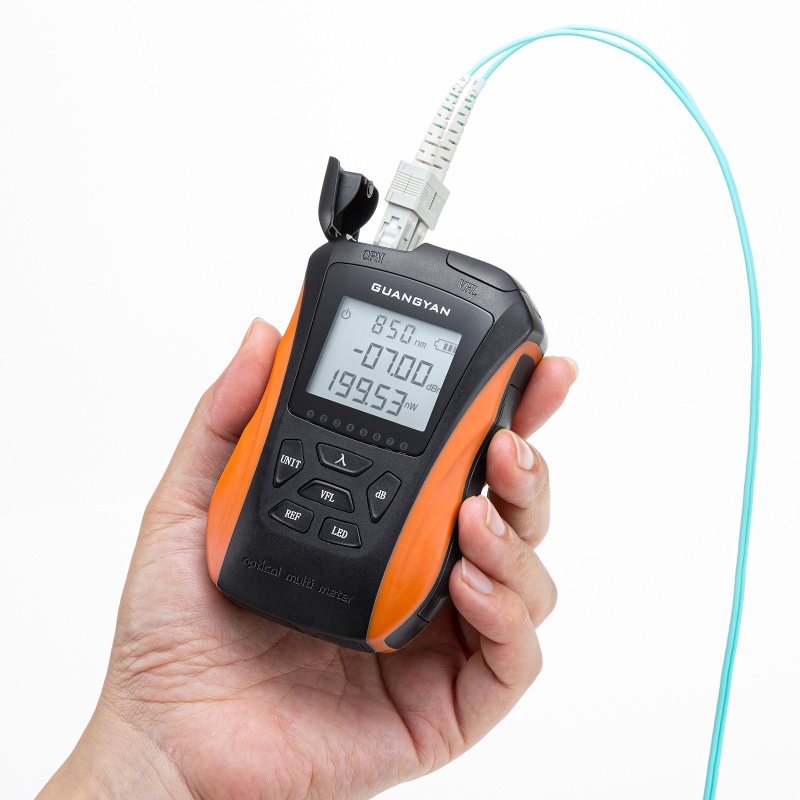

- 光パワーメーター（OPM）
光ファイバ回線の光パワーレベルを測定し、伝送損失や通信品質の確認に使用します。850/980/1270/1300/1310/1490/1550/1577/1625nmの通信波長に対応します。 - ファイバチェッカー（VFL）

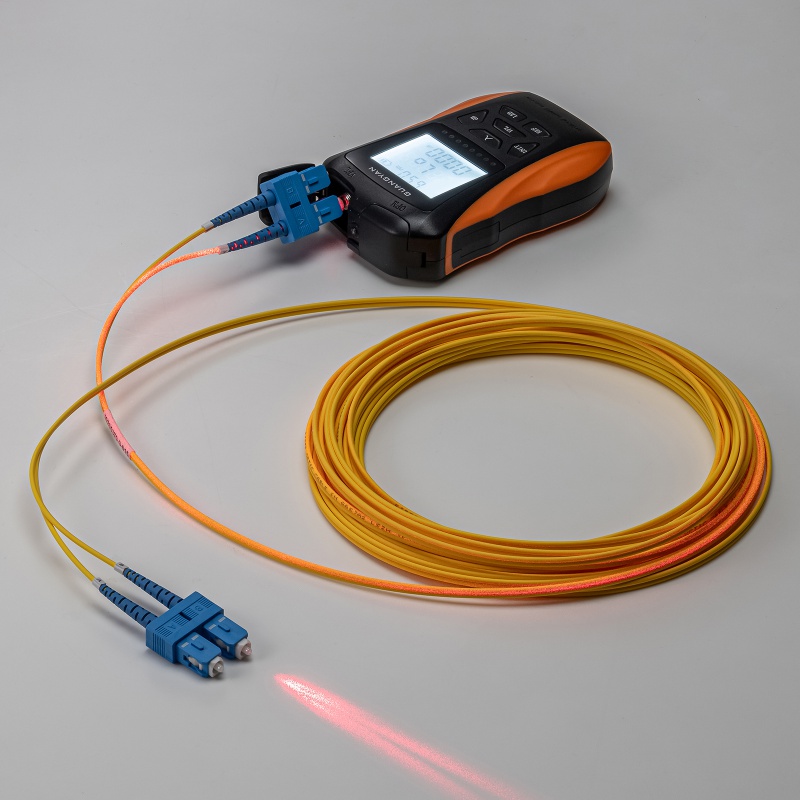

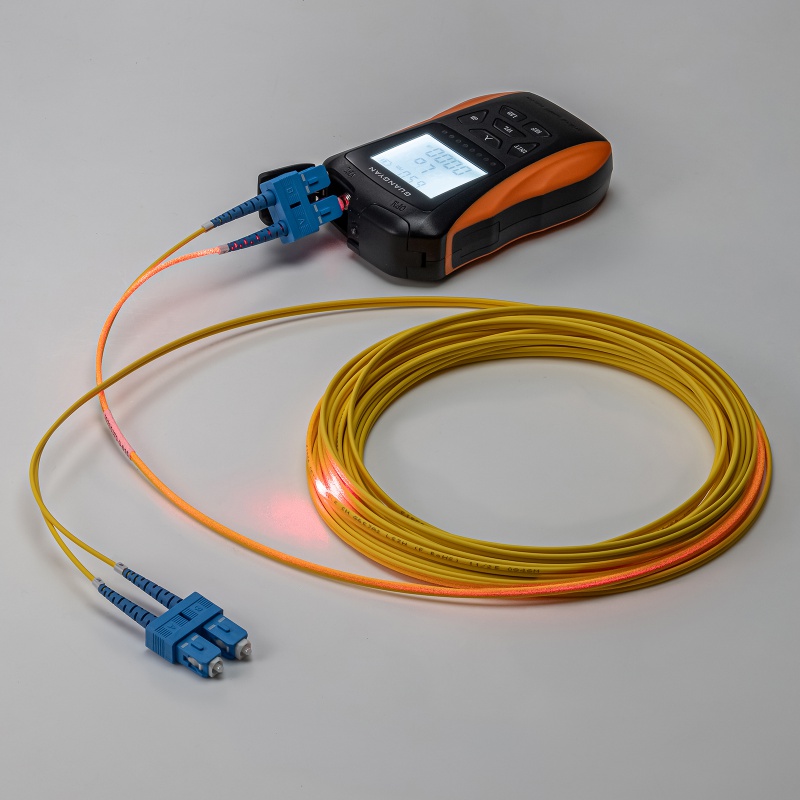

650nmの可視赤色レーザーを光ファイバに照射し、断線箇所や過度な曲げによる損失箇所を目視で確認できます。光ファイバの故障診断や配線確認を迅速に行うことが可能です。 - LANケーブルトレーサー機能

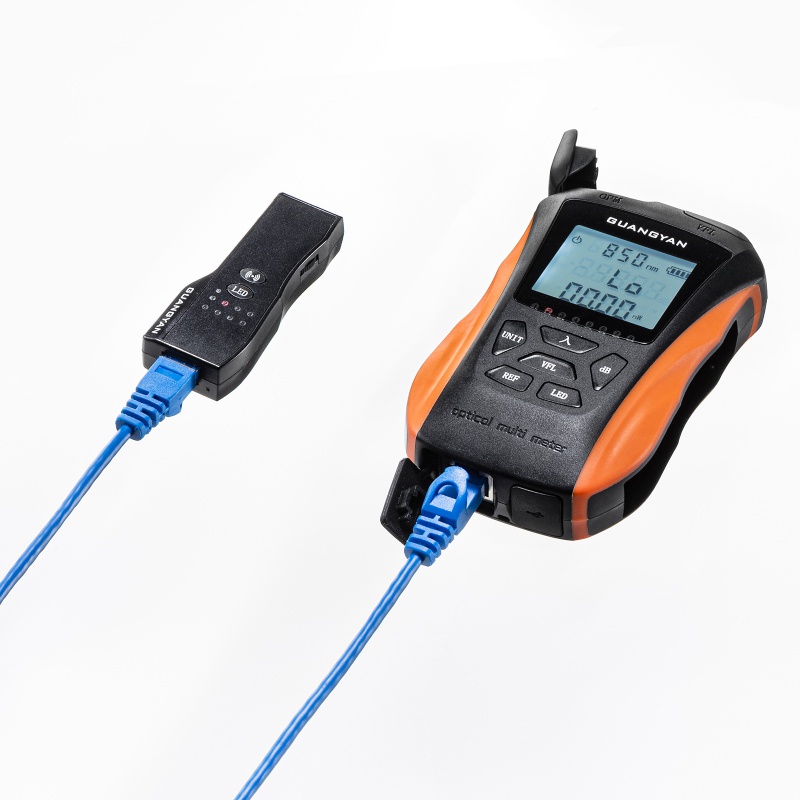

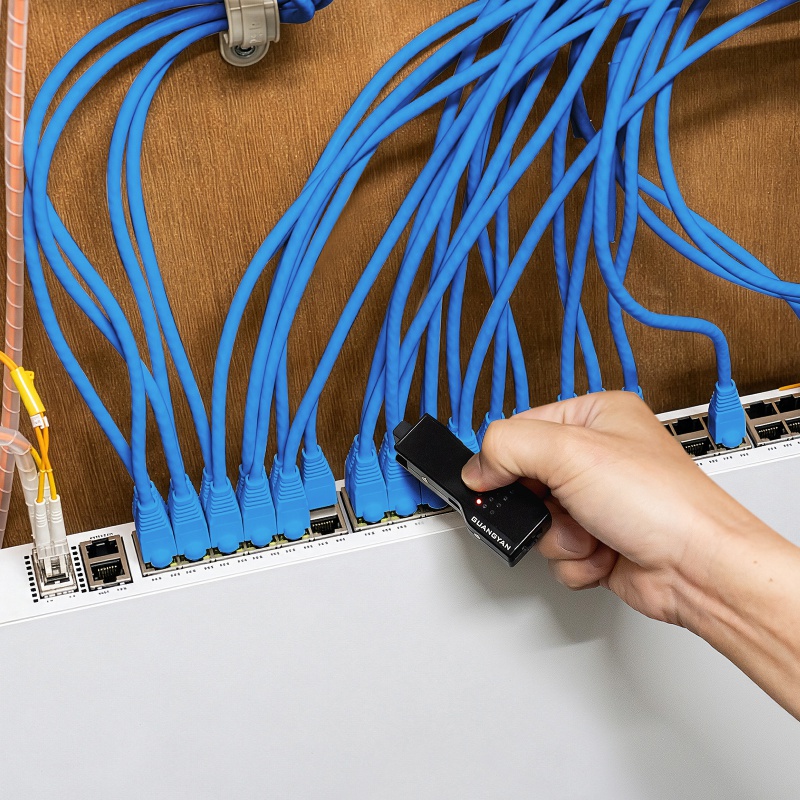

送信機と受信機を使用してLANケーブルを探索し、多数の配線の中から目的のケーブルを特定できます。ネットワーク配線工事や保守作業時のケーブル識別を効率化します。 - LANケーブル配線チェック機能
LANケーブルの結線状態を確認し、断線などの異常を検出します。
※1～8番ピンの結線確認に対応しています。シールド部の測定はできません。 - LEDライト機能

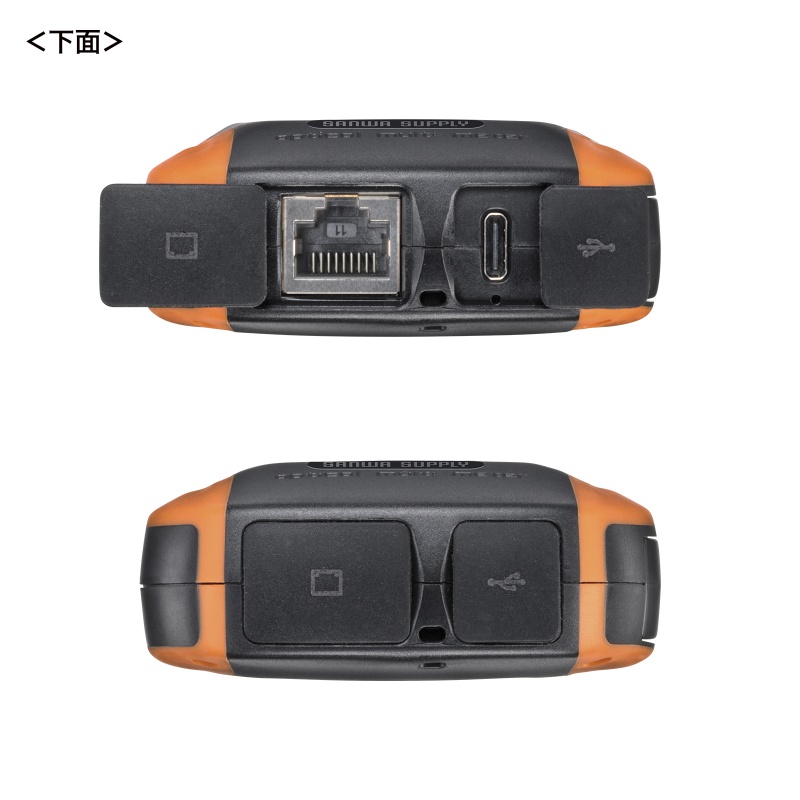

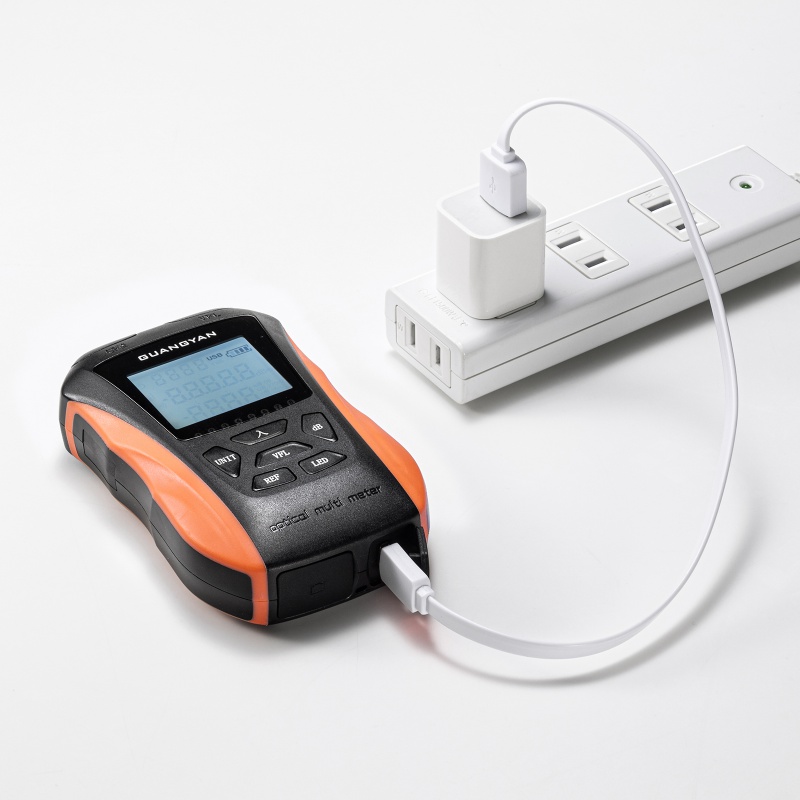

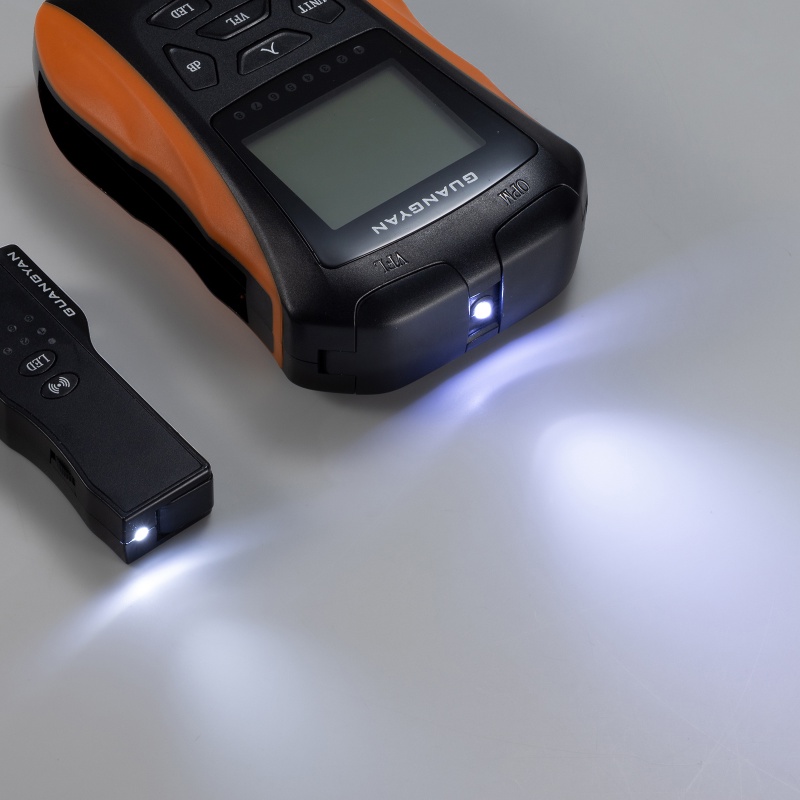

本体に搭載したLEDライトにより、通信ラック内部や配線盤などの暗所での作業をサポートします。 - USB充電方式
600mAhのリチウム充電池を内蔵しており、USB充電ケーブルで簡単に充電できます。
