「Camera Link」インターフェース規格対応カメラリンクケーブル。標準 SDR/MDR・10m
KB-CAMSM-10N
カメラリンクケーブル 10m
- 標準価格
- ¥67,980（税抜き ¥61,800）
- JANコード
- 4969887769461
- 納期お問合せ 納品まで非常に時間が掛かる製品です。納期につきましては担当営業までお問い合わせください。
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
KB-CAMSM-10Nカメラリンクケーブル 10m
仕様
| ケーブル長 | 10m |
|---|---|

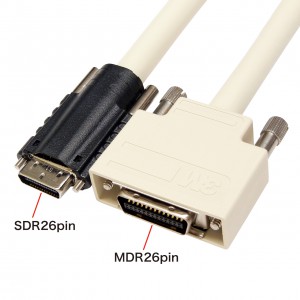

| コネクタ形状 | SDR26pinオス－MDR26pinオス
固定ネジ/ MDR…インチ（#4-40） SDR…M2 |
| ケーブル導体 | 28AWG |
| ケーブル直径 | 9mm |
| 検査 | 100％導通検査 |
| 特性インピーダンス | 100±10Ω（線芯1～22） |

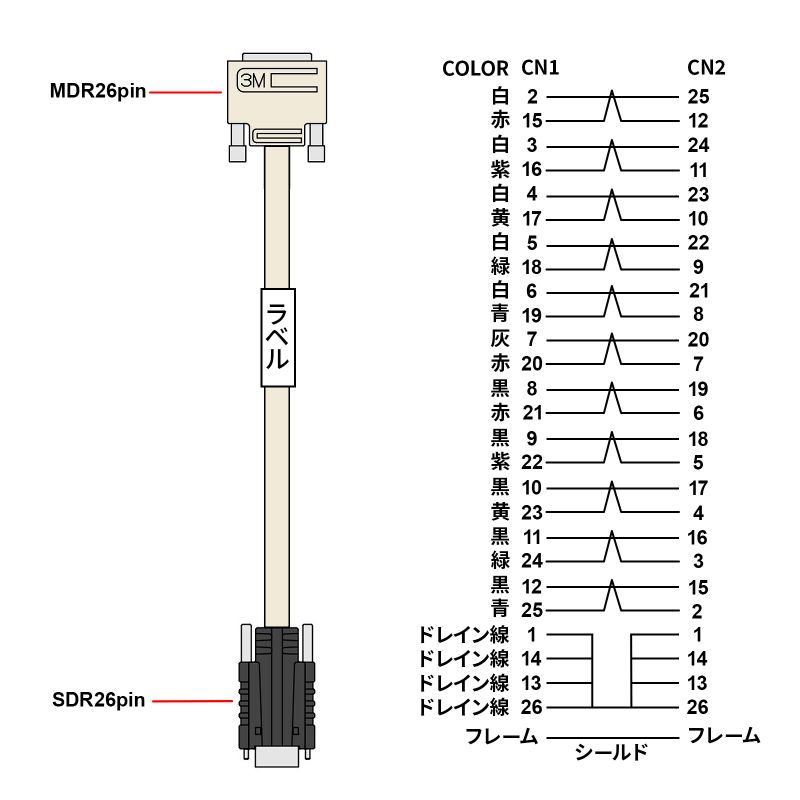

| ケーブル芯数 | 22芯（11P） |
| ケーブル規格 | UL20276 |
| ケーブル定格 | 30V 80℃ |
| ジャケット（カラー） | 耐熱PVC（ベージュ） |
| 対内伝搬遅延時間差 | 50ps/m MAX |
| 遅延時間（Time delay） | 4.5±0.3ns/m |
| 許容曲げ半径 | 72.0mm |
| Camera Link | Base/Medium/Full Configuration |
特長

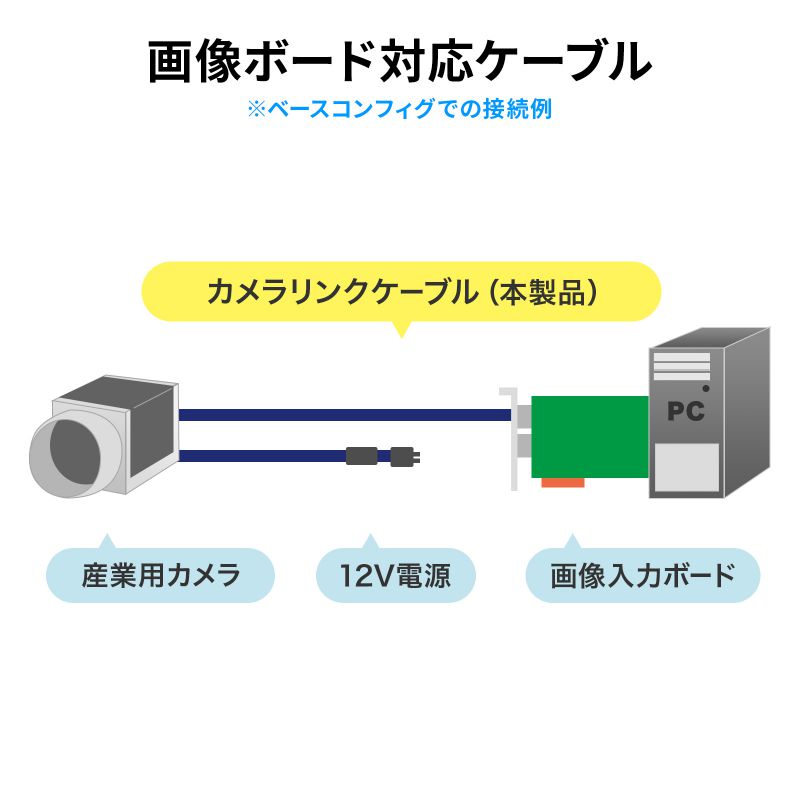

- CCDカメラ～フレームグラバー間の「Camera Link」インターフェース規格に対応しています。
- 高信頼性の住友3M社製コネクタを使用し、サイドスクリューロックネジにより確実な固定を実現します。
- ベースコンフィグ・ミディアムコンフィグ・フルコンフィグに対応しています。
対応情報
| 対応環境（機器） | Camera Linkインターフェイス規格対応の機器 |
|---|
