「Camera Link」インターフェース規格対応カメラリンクケーブル。標準 SDR/MDR・1m

通常画面表示

KB-CAMSM-01N / カメラリンクケーブル 1m

KB-CAMSM-01Nの画像を表示しています。

KB-CAMSM-01N / カメラリンクケーブル 1m
KB-CAMSM-01N / カメラリンクケーブル 1m
KB-CAMSM-01N / カメラリンクケーブル 1m
KB-CAMSM-01N / カメラリンクケーブル 1m
  • 納期お問合せ
    納品まで非常に時間が掛かる製品です。納期につきましては担当営業までお問い合わせください。
  • 特注可能
    このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です

カメラリンクケーブル 1m

KB-CAMSM-01N new

JANコード
4969887769423
標準価格
¥40,810(税抜き ¥37,100)

KB-CAMSM-01Nカメラリンクケーブル 1m
×

この製品の画像をダウンロード

仕様

ケーブル長 1m

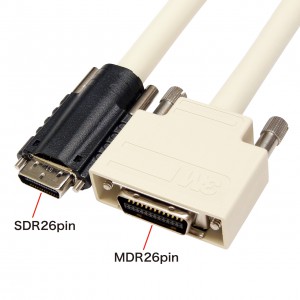

コネクタ形状 SDR26pinオス-MDR26pinオス
固定ネジ/
MDR…インチ(#4-40)
SDR…M2
ケーブル導体 28AWG
ケーブル直径 9mm
検査 100%導通検査
特性インピーダンス 100±10Ω(線芯1~22)

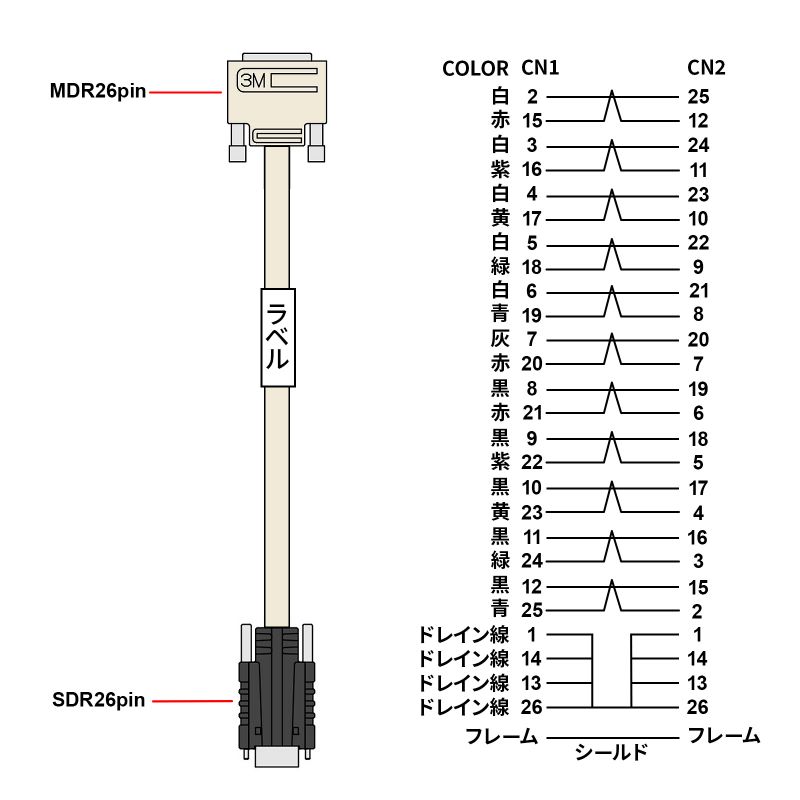

ケーブル芯数 22芯(11P)
ケーブル規格 UL20276
ケーブル定格 30V 80℃
ジャケット(カラー) 耐熱PVC(ベージュ)
対内伝搬遅延時間差 50ps/m MAX
遅延時間(Time delay) 4.5±0.3ns/m
許容曲げ半径 72.0mm
Camera Link Base/Medium/Full Configuration

特長

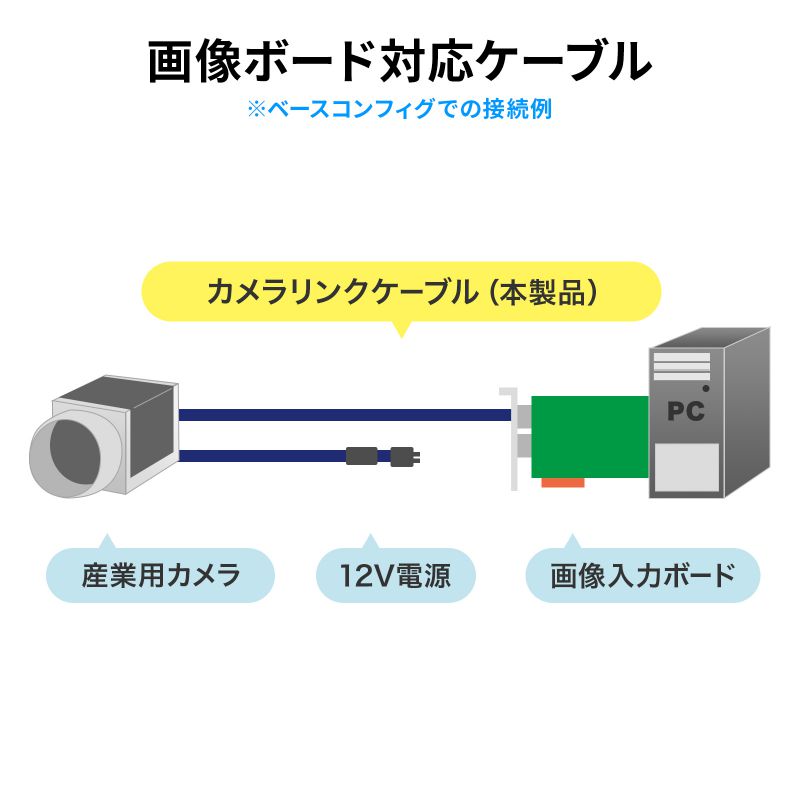

  • CCDカメラ~フレームグラバー間の「Camera Link」インターフェース規格に対応しています。
  • 高信頼性の住友3M社製コネクタを使用し、サイドスクリューロックネジにより確実な固定を実現します。
  • ベースコンフィグ・ミディアムコンフィグ・フルコンフィグに対応しています。

対応情報

対応環境(機器) Camera Linkインターフェイス規格対応の機器
