「Camera Link」インターフェース規格対応ケーブル。標準 MDR/MDR・5m
KB-CAM-01Nの画像を表示しています。
- 納期お問合せ 納品まで非常に時間が掛かる製品です。納期につきましては担当営業までお問い合わせください。
- 特注可能 このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
- RoHS 6鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
長さ違い製品
| 写真 | 品番 | 特長 | 価格(税込) |
|---|---|---|---|
 |
KB-CAM-01N | 1m |
¥33,220
|
|
KB-CAM-02N | 2m |
¥36,300
|
|
KB-CAM-03N | 3m |
¥39,270
|
|
KB-CAM-10N | 10m |
¥60,390
|
KB-CAM-05Nカメラリンクケーブル 5m
-
カメラリンクケーブル構成図
産業用CCDカメラ～フレームグラバー（画像ボード）間の接続に使用される「Camera Link」インターフェイス規格対応のケーブルです。ミディアムコンフィグ・フルコンフィグでの接続の際は、2本で接続します。 -

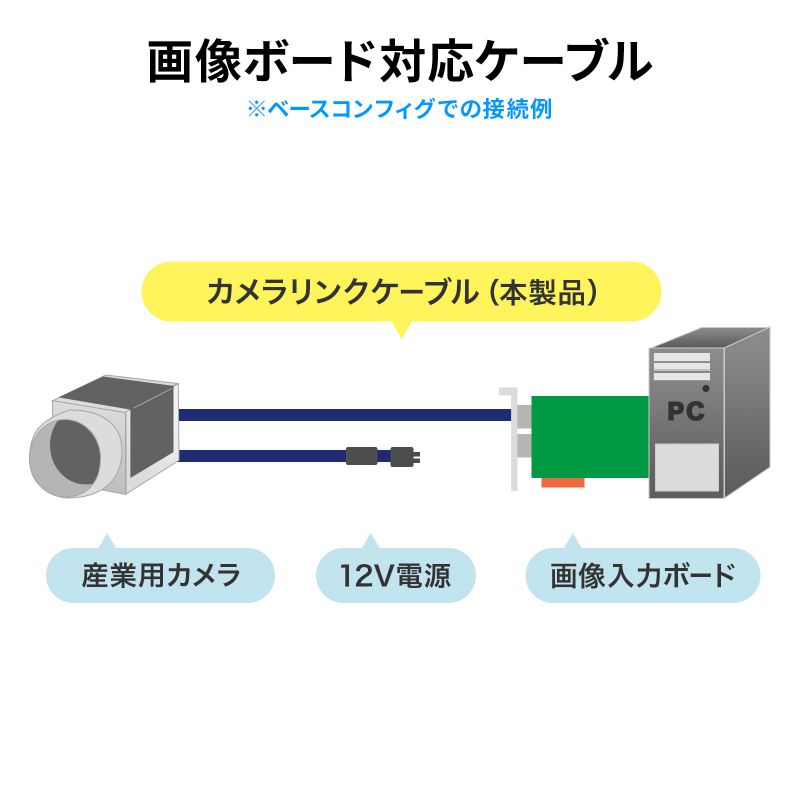

画像ボードに対応
画像入力ボードへの接続に対応します。 -

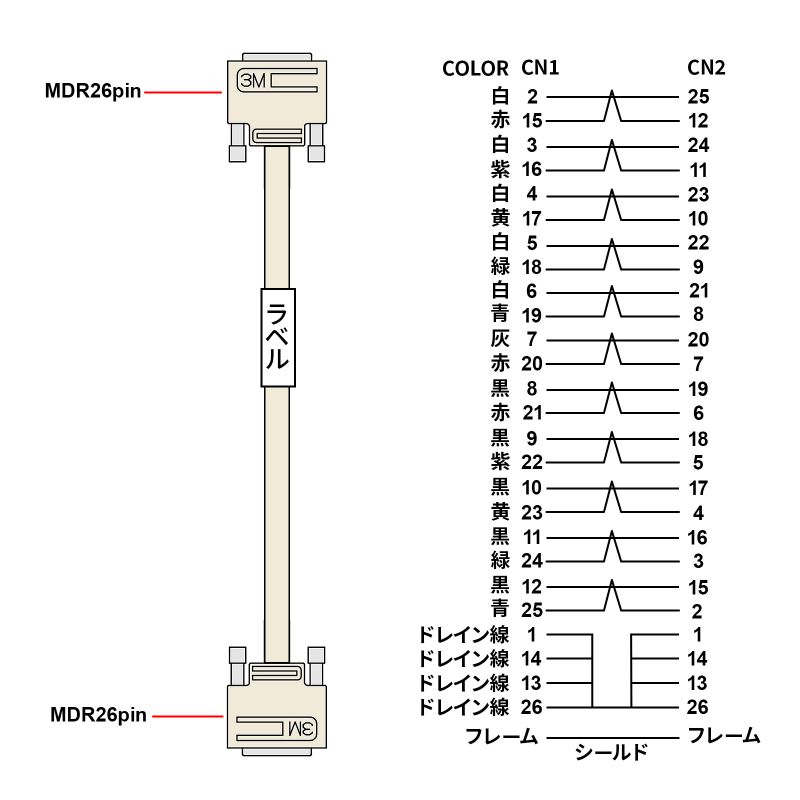

ケーブル仕様図
仕様
| ケーブル長 | 5m |
|---|---|
| コネクタ形状 | MDR26pinオス－MDR26pinオス
固定ネジ/MDR…インチ（#4-40） |
| ケーブル導体 | 28AWG |
| ケーブル直径 | 9.0mm |
| 検査 | 100％導通検査 |
| 特性インピーダンス | 100±10Ω（線芯1～22） |
| ケーブル芯数 | 22芯（11P） |
| ケーブル規格 | UL20276 |
| ケーブル定格 | 30V 80℃ |
| ジャケット（カラー） | 耐熱PVC（ベージュ） |
| 対内伝搬遅延時間差 | 50ps/m MAX |
| 遅延時間（Time delay） | 4.5±0.3ns/m |
| 許容曲げ半径 | 72.0mm |
| Camera Link | Base/Medium/Full Configuration |
特長
- CCDカメラ～フレームグラバー間の「Camera Link」インターフェース規格に対応しています。
- 高信頼性の住友3M社製コネクタを使用し、サイドスクリューロックネジにより確実な固定を実現します。
- ベースコンフィグ・ミディアムコンフィグ・フルコンフィグに対応しています。
対応情報
| 対応環境（機器） | Camera Linkインターフェイス規格対応の機器 |
|---|
ラインアップ
長さ違い（全4件）
