DK-BV21TKの画像を表示しています。

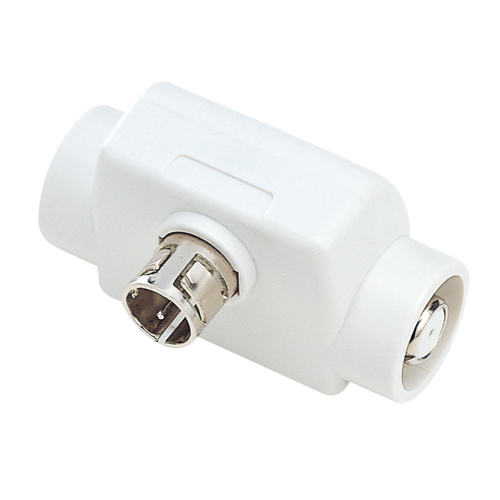

DK-BV21TKアンテナ分配アダプタ
仕様
| コネクタ形状 | F型端子(入力用×1 出力用×2) |
|---|---|
| 分配数 | 2 |
| 周波数帯域（MHz） | VHF/76-300、UHF/300-770、BS/770-1336、CS（1）/1336-1770、CS（2）/1770-2150 |
| 分配損失（dB） | VHF/4.0、UHF/5.0、BS/6.0、CS（1）/6.5、CS（2）/7.0 |
| 結合損失（dB） | VHF/20、UHF/18、BS/15、CS（1）/15、CS（2）/15 |
| インピーダンス | 入力/75Ω（F型プラグ）
出力/75Ω（F型ジャック） |
| 伝送周波数帯域 | 76～2150MHz |
| サイズ | W54×D30.5×H32mm |
| 重量 | 約20g |
| その他 | 1出力→入力端子間電流通過型（最大DC15V 0.8A） |
| 特注不可
少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。 |
|

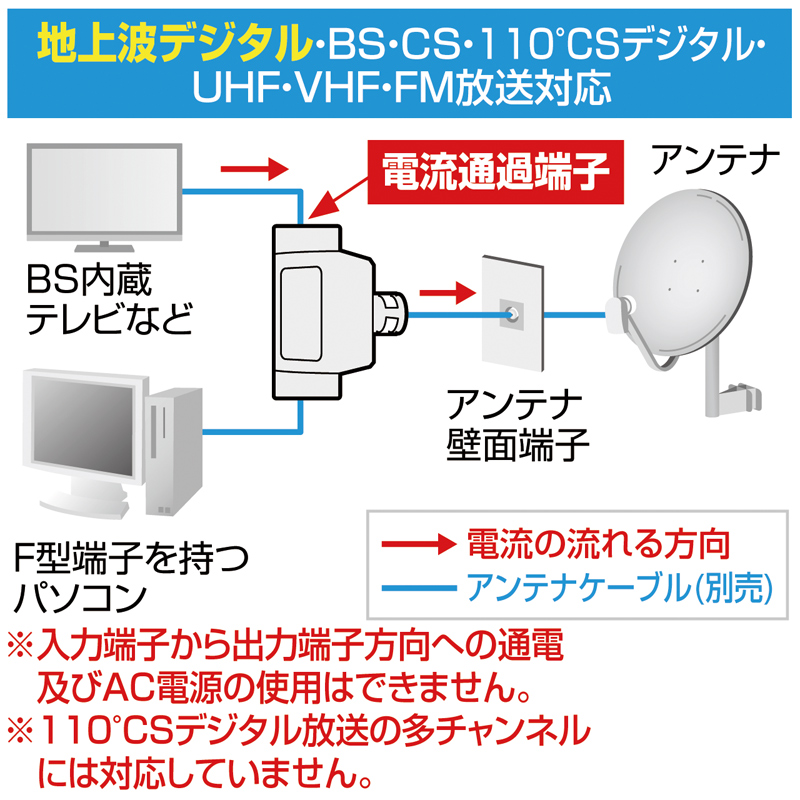

特長
- 1本のアンテナでテレビでもパソコンでもテレビ番組を同時に見ることができます。
- テレビを見ながら、パソコンにもビデオデッキにも裏番組を録画できます。
※パソコンでテレビを見るには、テレビチューナーが必要です。 - テレビ映像、音声を2分配できます。
- 抜き差しだけで簡単に脱着できるプラグを採用しています。
- 入力-出力1端子間電流通過形です。
- RoHS指令対応製品
EU（欧州連合）域内で施行されている「RoHS指令」に基づき、特定有害物質を制限した製品です。
＜使用上の注意＞
※入力・出力の接続を間違えないようにしてください。
※入力端子から出力端子方向への通電及びAC電源の使用はできません。
※CS放送の分配は、1偏波固定になります。CSデジタルチューナーからの電源供給（DC11V/15V）は1ヵ所のみとしてください。2台以上のCSデジタルチューナーから同時に供給すると、偏波面の切り換えができなくなり、CS放送を正常に受信できなくなります。
※本製品を使用することにより画面にザラつきが生じた場合は、電界強度不足が原因です。その際には、ブースタ（増幅器）を使用してください。
※家庭用個別受信でBS放送を複数のテレビでご覧になる場合、電流通過端子側に接続されている、BSチューナー内蔵テレビのBSコンバータ電源スイッチは常に<入>にしてください。<切>にすると全てのテレビでBS放送を見ることができません。
※電流を通過させる場合は、電流通過容量以内でご使用ください。電流通過容量を超えた場合、発煙、発火の原因になることがあります。（電流通過容量は最大DC15V 0.8Aです）
対応情報
| 対応機種および放送 | F型端子を持つパソコン、テレビ、ビデオデッキなどの機器
BS・CS・110℃Sデジタル・地上波デジタル・UHF・VHF・FM放送 ※110℃Sデジタル放送での多チャンネル（周波数帯域2602MHz）には対応していません。 |
|---|
-
