DK-BV21Tの画像を表示しています。

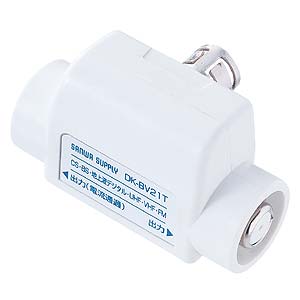

DK-BV21Tアンテナ分配アダプタ
仕様
| コネクタ形状 | F型端子（入力用×1 出力用×2） |
|---|---|
| 対応環境 | BS・CS・110℃Sデジタル・地上波デジタル・UHF・VHF・FM放送対応
※110℃Sデジタル放送の多チャンネルには対応していません。 |
| 分配数 | 2 |
| 周波数帯域（MHz） | HF/10-76、VHF/76-300、UHF/300-770、BS/770-1336、CS（1）/1336-1770、CS（2）/1770-2150 |
| 分配損失 | HF/4.5、VHF/4、UHF/5、BS/6、CS（1）/6.5、CS（2）/7 |
| 結合損失 | HF/12、VHF/20、UHF/18、BS/15、CS（1）/15、CS（2）/15 |
| インピーダンス | 入力/75型（F型プラグ）、出力/75型（F型ジャック） |
| サイズ | W54×D30.5×H32mm |
| 重量 | 約20g |
| 備考 | 各出力→入力端子間電流通過型（最大DC15V 0.8A）
※入力・出力の接続を間違えないようにしてください。 ※入力端子から出力端子方向への通信及びAC電源の使用はできません。 ※CS放送の分配は、1偏波固定になります。CSデジタルチューナーからの電源供給（DC11V/15V）は1カ所のみとしてください。2台以上のCSデジタルチューナーから同時に供給すると、偏波面の切換えができなくなり、CS放送を正常に受信できなくなります。 ※本製品を使用することにより画面にザラつきが生じた場合は、電界強度不足が原因です。その際には、ブースタ（増幅器）を使用してください。 |
特長

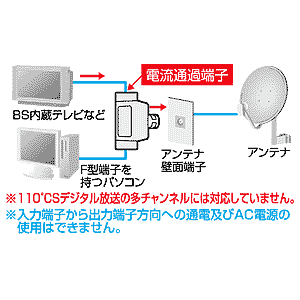

- アンテナコネクタ（壁面端子）を2つに分配するためのアダプタです。
- 1本のアンテナでテレビでもパソコンでもテレビ番組を同時に見ることができます。
- テレビを見ながら、パソコンにもビデオデッキにも裏番組を録画できます。
※パソコンでテレビを見るには、テレビチューナーが必要です。 - テレビ映像、音声を2分配できます。

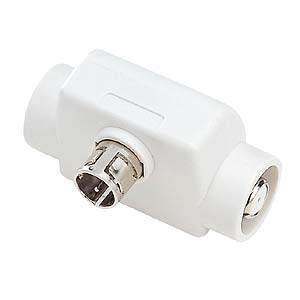

- 抜き差しだけで簡単に脱着できるプラグを採用しています。
- 入力-出力1端子間電流通過型です。
