DK-BV21の画像を表示しています。

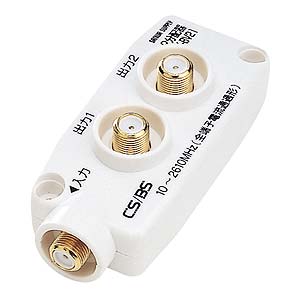

DK-BV21アンテナ分配アダプタ

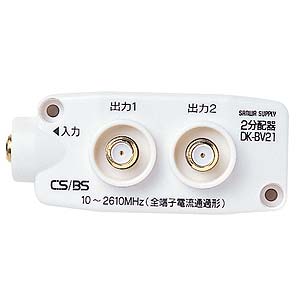

仕様
| コネクタ形状 | F型端子（入力用×1 出力用×2） |
|---|---|
| 分配数 | 2 |
| 周波数帯域（MHz） | HF/10-76、VHF/76-300、UHF/300-770、BS/770-1336、CS（1）/1336-2150、CS（2）/2150-2610 |
| 分配損失（dB） | HF/4.8、VHF/4.3、UHF/4.8、BS/5.3、CS（1）/6.5、CS（2）/7.5 |
| 結合損失（dB） | HF/13、VHF/20、UHF/18、BS/15、CS（1）/15、CS（2）/13 |
| インピーダンス（Ω） | 入力/75Ω（F型ジャック）
出力/75Ω（F型ジャック） |
| サイズ | W86×D37×H27mm |
| 重量 | 約80g |
| その他 | 各出力→入力端子間電流通過型（最大DC15V 0.8A） ※CS放送の分配は、1偏波固定になります。CSデジタルチューナーからの電源供給（DC11V/15V）は1カ所のみとしてください。2台以上のCSデジタルチューナーから同時に供給すると、偏波面の切換えができなくなり、CS放送を正常に受信できなくなります。 ※本製品を使用することにより画面にザラつきが生じた場合は、電界強度不足が原因です。その際には、ブースタ（増幅器）を使用してください。 ※特注不可 少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。 |
特長
- 1本のアンテナケーブルから複数のテレビ・チューナー・チューナー付きパソコンなどに分配するためのアダプタです。
- テレビ映像、音声を2分配できます。
- テレビを見ながら、パソコンにもビデオデッキにも裏番組を録画できます。
※パソコンでテレビを見るには、テレビチューナーが必要です。 - 全端子電流通過型ですので、どの出力端子に接続しても入力端子に電流を通過させることができます。（最大DC15V 0.8A）
- 抜き差しだけで簡単に脱着できるプラグを採用しています。
- 市販の木ネジ（直径3.1mm×長さ20mm以上）を使用して、壁面などへ固定することができる穴が2カ所あります。

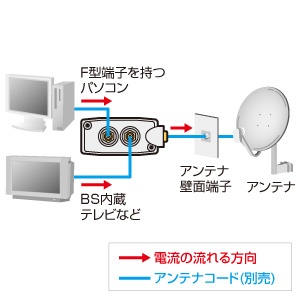

〈接続図〉
※入力・出力の接続を間違えないようにしてください。
※入力端子から出力端子方向への通電及びAC電源の使用はできません。
対応情報
| 対応環境 | 地上波デジタル
BS・CS・110°CSデジタル UHF・VHF FM放送対応 |
|---|
