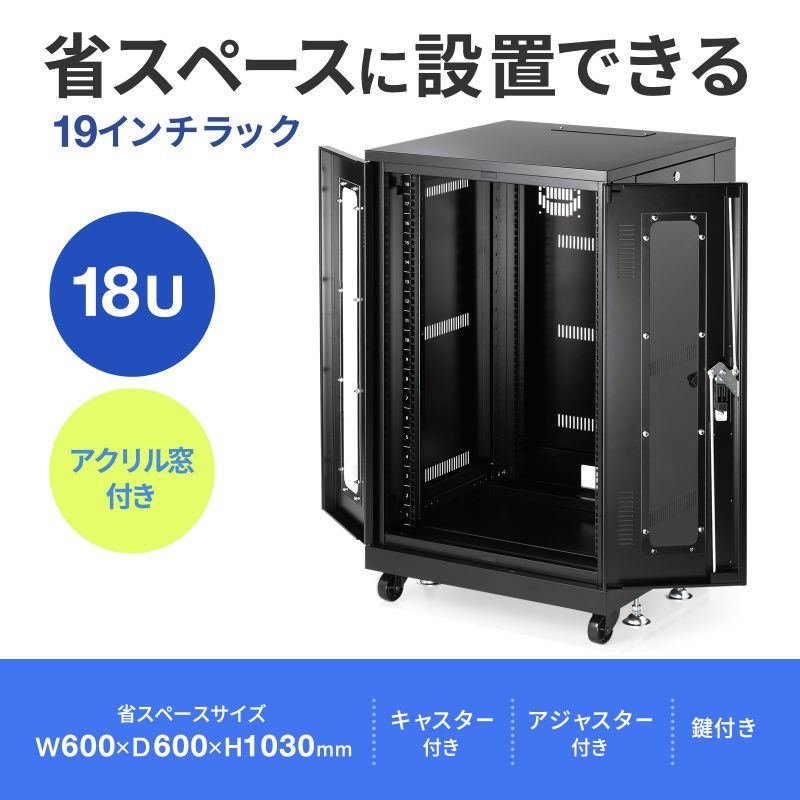

狭いスペースへの設置に最適、組み立て式19インチラック。18U。パネル仕様。

通常画面表示

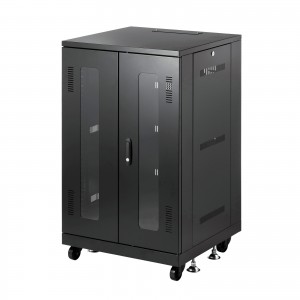

CP-SVNA1860BK / 19インチラック(18U)

CP-SVNA1860BKの画像を表示しています。

CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
CP-SVNA1860BK / 19インチラック(18U)
  • 大型キャスター付き
    大型サイズ(直径75mm以上)のキャスターを標準装備しています
  • アジャスター付き
    機器や地震による揺れを最小限に抑えるアジャスター付きです
  • 鍵付き
    盗難・イタズラ防止用の鍵が付いています
  • ケーブル口付き
    ケーブル処理が行えるコード落とし付きです
  • 19インチマウント対応
    19インチマウントに対応しています
  • 電動ドライバー使用推奨
    組み立て時に電動ドライバーの使用を推奨します※当サイトより組立説明書がダウンロードできます
  • ノックダウン組立式
    お客様での組立になります※当サイトより組立説明書がダウンロードできます
  • 特注可能
    このマークが付いた製品は、1本より長さ変更などの特注生産が可能です。
  • 日本製
    日本で製造された製品です
  • RoHS 10
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテル・フタル酸ビス・フタル酸ブチルベンジル・フタル酸ジブチル・フタル酸ジイソブチルの使用が定められた基準値以下の製品です
  • RoHS 6
    鉛・水銀・カドミウム・六価クロム・ポリ臭化ビフェニル・ポリ臭化ジフェニルエーテルの使用が定められた基準値以下の製品です
  • 大物製品
    梱包サイズの3辺合計が1600mm以上の製品です

19インチラック(18U)

CP-SVNA1860BK

JANコード
4969887144190
標準価格
¥261,800(税抜き ¥238,000)

CP-SVNA1860BK19インチラック(18U)
×

この製品の画像をダウンロード

狭いスペースへの設置に最適、組み立て式19インチラック。18U。パネル仕様。 狭いスペースへの設置に最適、組み立て式19インチラック。18U。パネル仕様。

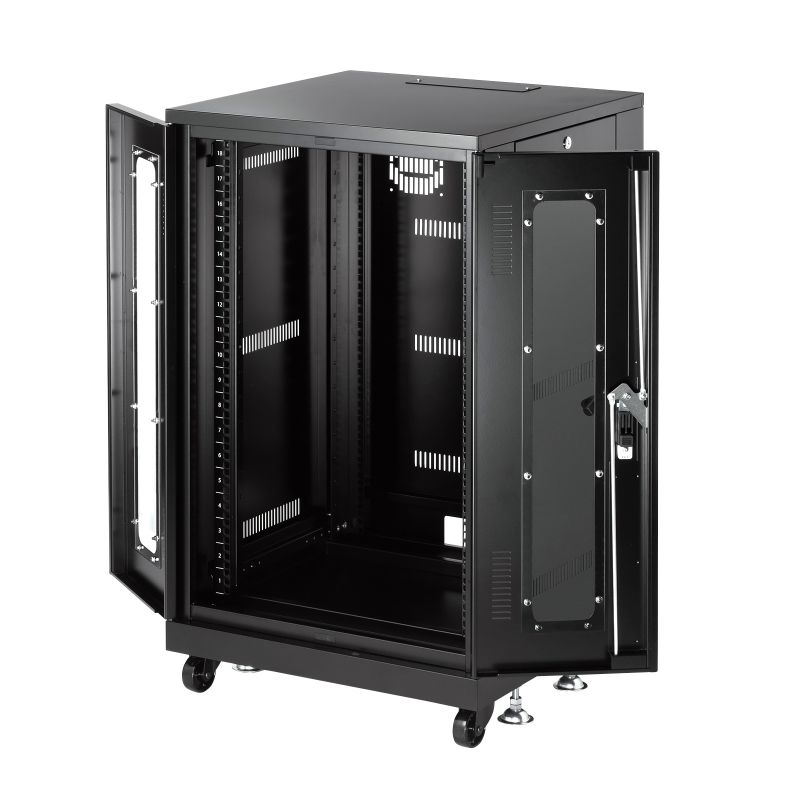

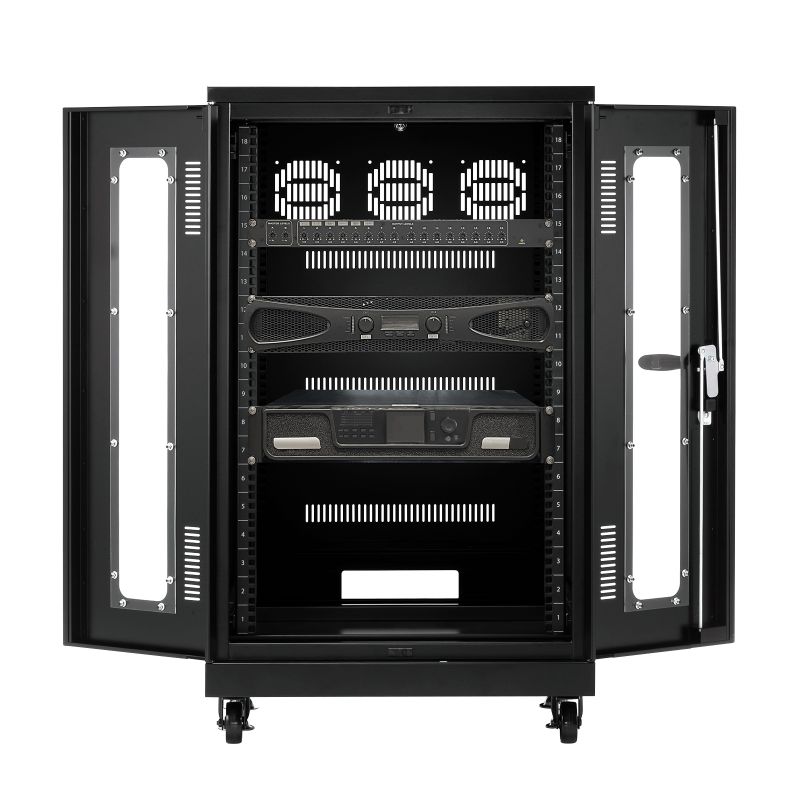

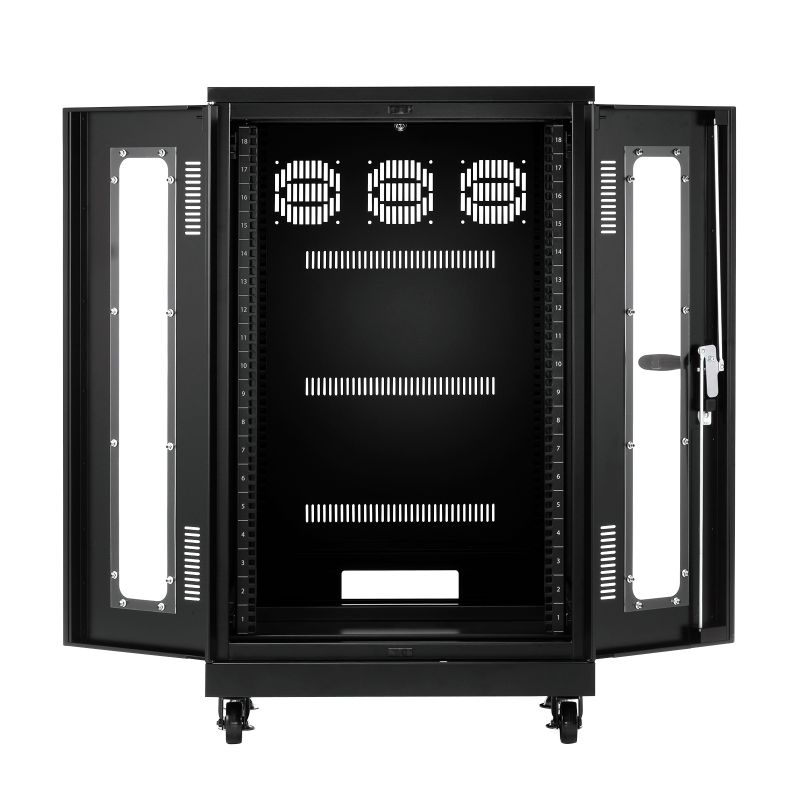

狭いスペースでメンテナンスできる観音開き扉

観音開きの扉は、1枚扉のものより約半分のスペースで開閉できるので、狭いスペースでも
メンテナンス作業が可能です。

狭いスペースでメンテナンスできる観音開き扉

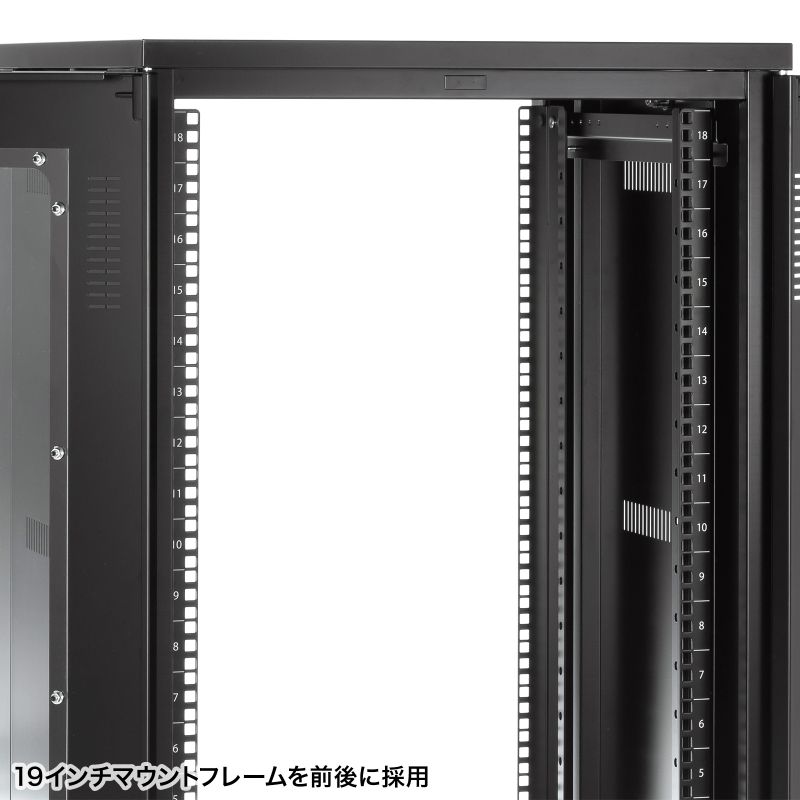

19インチマウントに対応

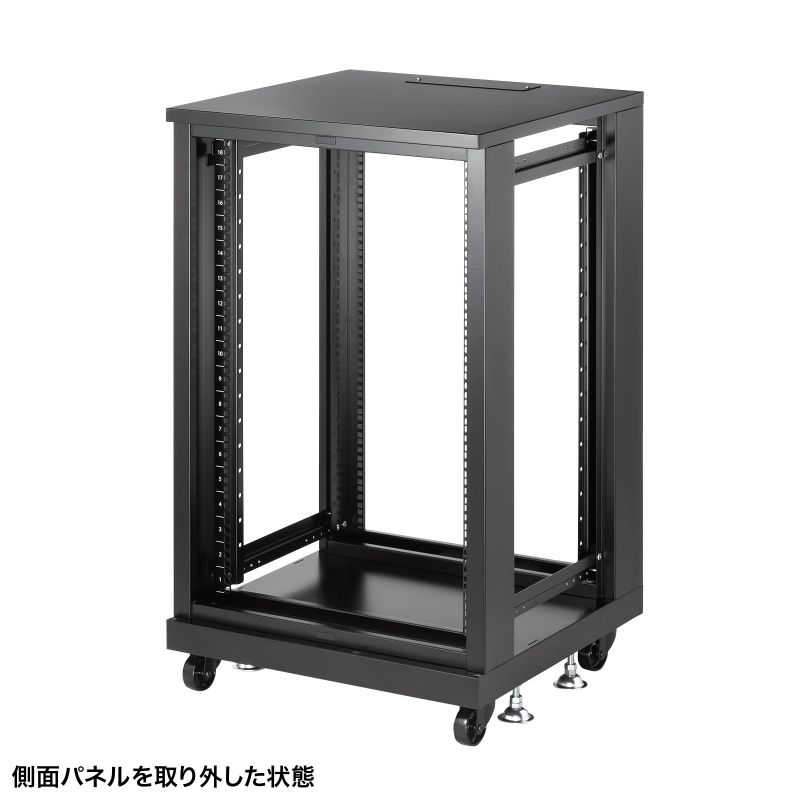

19インチマウントフレーム(EIA規格)を前後(4ポスト)に採用しています。

19インチマウントに対応

設置に便利なユニット番号付き

ユニット番号が大きめに印字されているので、機器のレイアウト作業時に取り付け穴を間違えずに
取付けられます。

設置に便利なユニット番号付き

モニター・キーボード・マウスを設置 モニター・キーボード・マウスを設置 天井面がフラットになっているので、 モニターや
キーボード、マウスの設置が可能です。

アクリル窓で中が確認できる アクリル窓で中が確認できる 扉にはアクリル窓が付いているので中の機器の様子が
確認できます。

配線に便利なケーブル口付き

ケーブルの配線がしやすい便利なケーブル口が付いています。
上部からの配線、下部への配線を行うことができます。

配線に便利なケーブル口付き

配線に便利なケーブル口付き

配線に便利なケーブル口付き

配線に便利なケーブル口付き

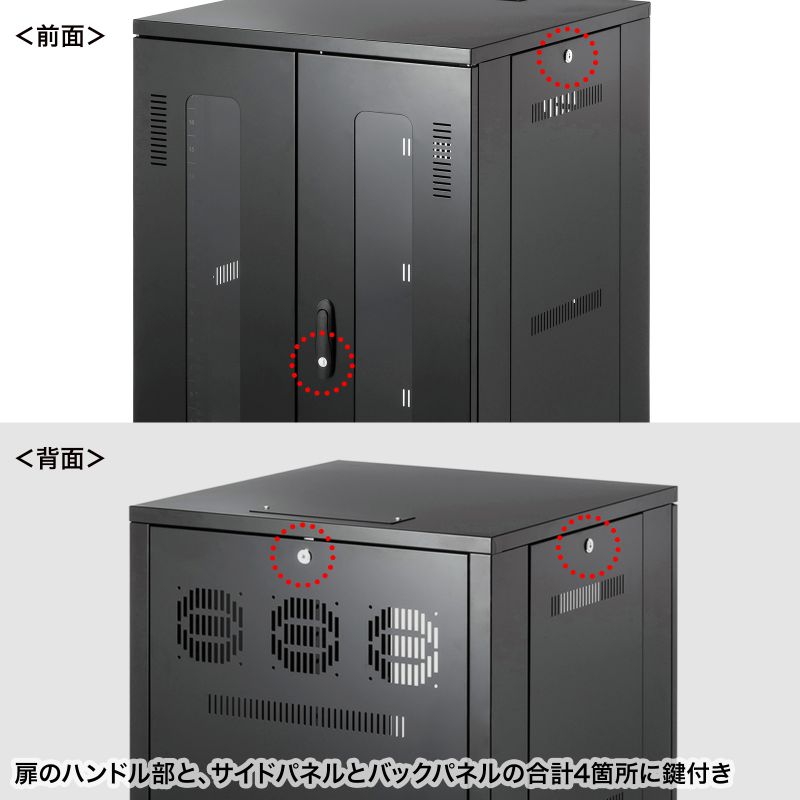

機器やシステムを守る鍵付き 機器やシステムを守る鍵付き 扉のハンドル部と、サイドパネルとバックパネルの合計4箇所に鍵が付いています。機器・システムを盗難や不審人物による操作から守ります。

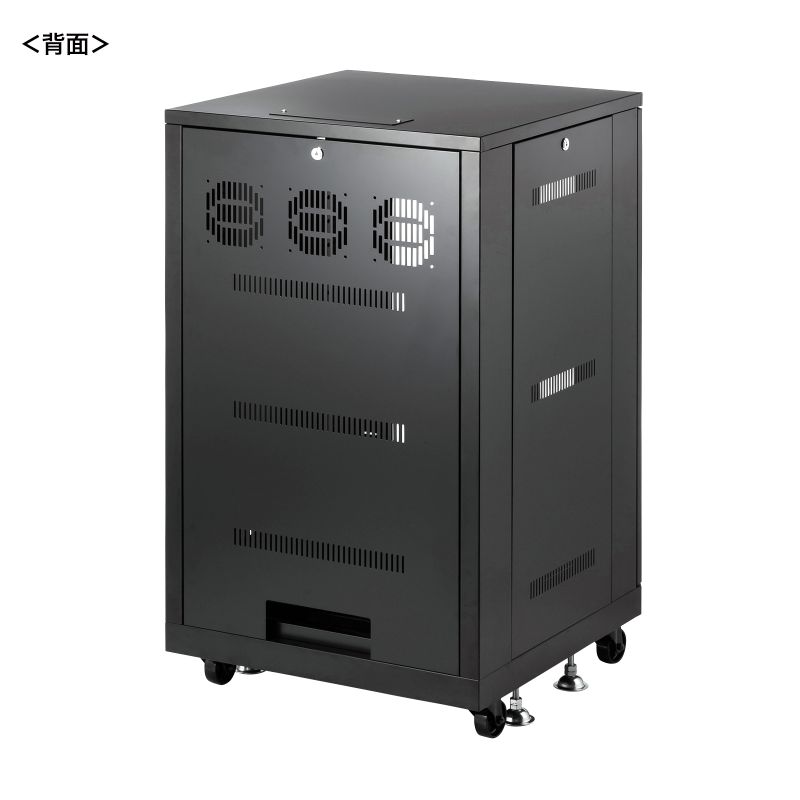

背面部に放熱ファン(オプション)を3個まで取付け可能 背面部に放熱ファン(オプション)を 3個まで取付け可能 機器の熱を逃すことができます。オプションにて背面部に放熱ファンが最大3台まで搭載可能です。

耐荷重300kgキャスター&アジャスター付き 耐荷重300kg、キャスター&アジャスター付き 耐荷重のキャスター・アジャスターを装備しているので
安全にご使用いただけます。

仕様

カラー ブラック
外装仕様 前面/パネル(窓部はアクリル)
側面/パネル
背面/パネル

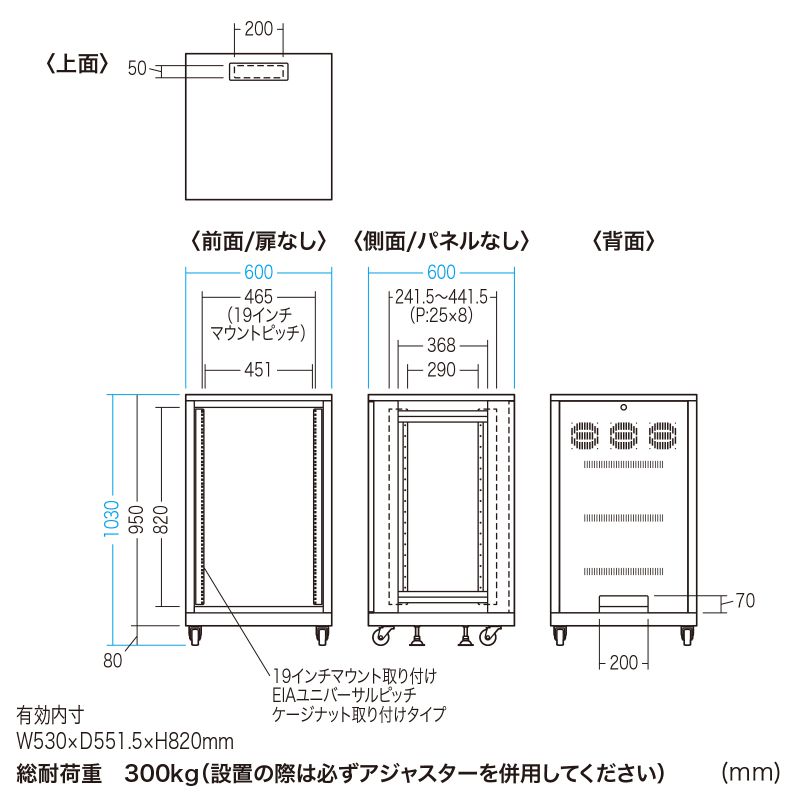

サイズ W600×D600×H1030mm
有効内寸/W530×D551×H820mm
マウント有効サイズ/(最小)241.6mm、(最大)441.6mm
ケーブル口のサイズ/(背面)W200×H70mm
重量 47.5kg
ユニット数 18U
出荷形態 ノックダウン組立式(お客様組み立て)
梱包 4個口/
650×630×93mm・14.8kg
902×650×260mm・15.5kg
950×672×126mm・17kg
841×109×109mm・6.7kg
材質 本体/スチール(エポポリ粉体塗装)
鍵の有無 あり(シリンダー錠)
アジャスターの有無 あり
キャスターの有無 あり

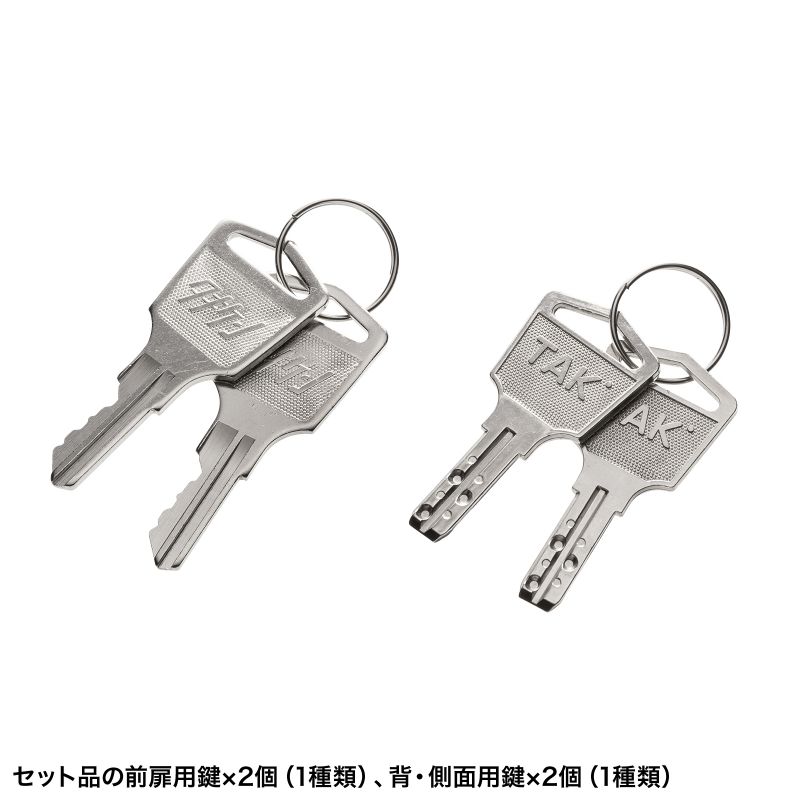

セット内容 本体フレーム、前扉、背面・側面パネル、フロント・リアマウントアングル、キャスター、アジャスター、前扉用鍵×2個(1種類)、背・側面用鍵×2個(1種類)
※19インチ機器を取り付けるためのケージナット・ネジは付属していません。
総耐荷重 300kg
※設置の際には必ずアジャスターを併用してください。

特長

  • 奥行きの短い機器を搭載するためのD600mm19インチラックです。
  • 音響機器、セキュリティカメラの録画機器、検査機器などの設置に最適です。
  • マウントアングルは前後に搭載され、EIA規格(EIA-310-D準拠)ユニバーサルピッチ(18U)を採用しています。ケージナットに対応しています。
  • 前後のマウントフレームは25mmピッチで可動します。
    ※棚板(オプション)取り付け時は移動させることができません。

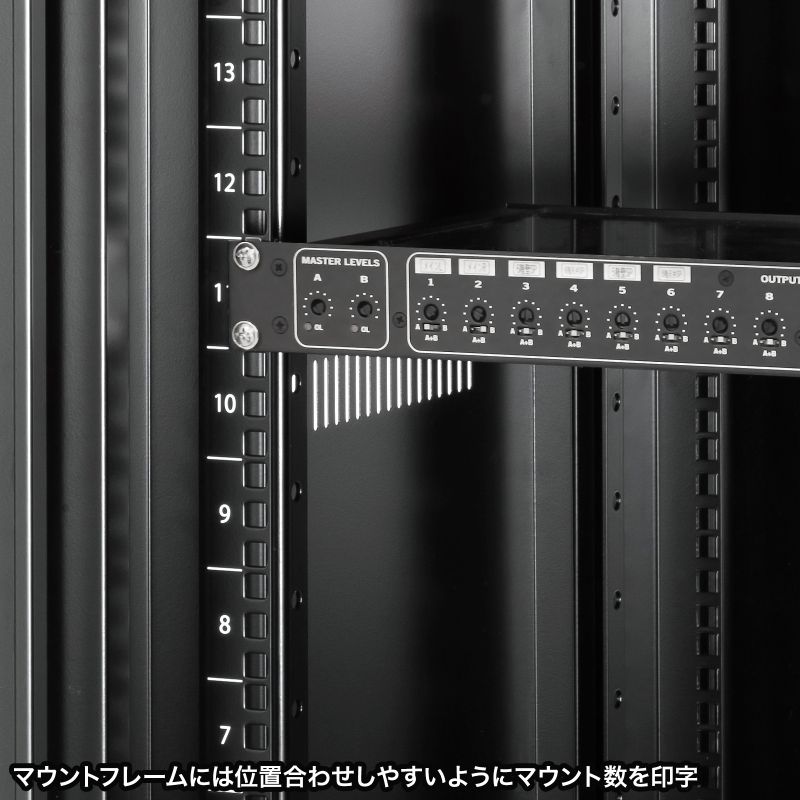

  • マウントフレームには位置合わせがしやすいように、マウント数を印字しています。

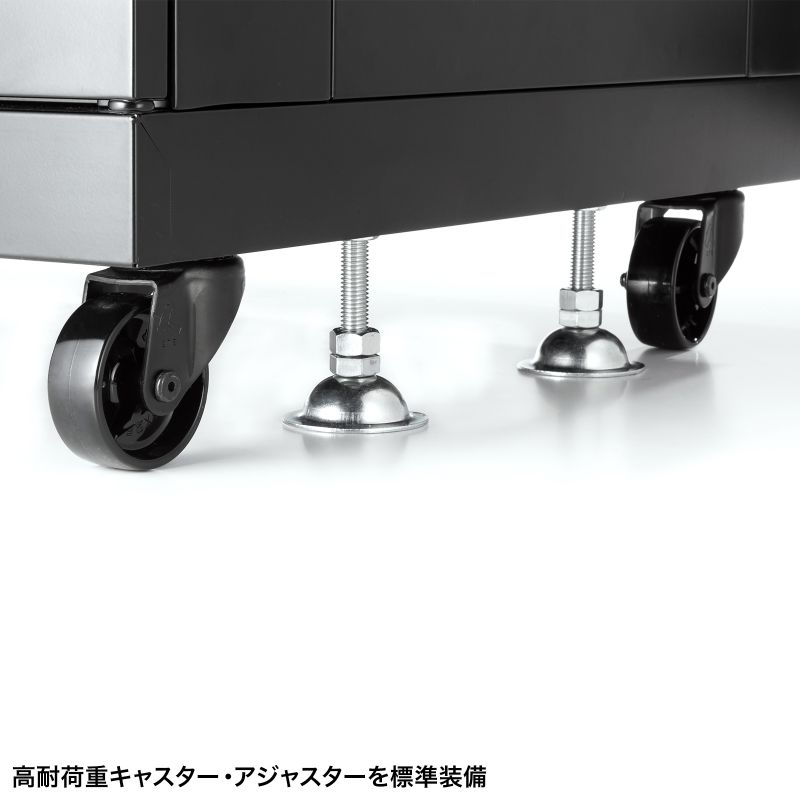

  • 高耐荷重キャスター(70kg/個)、アジャスターを標準装備しています。
  • 前扉は狭い場所への設置を考慮し観音開き仕様になっています。

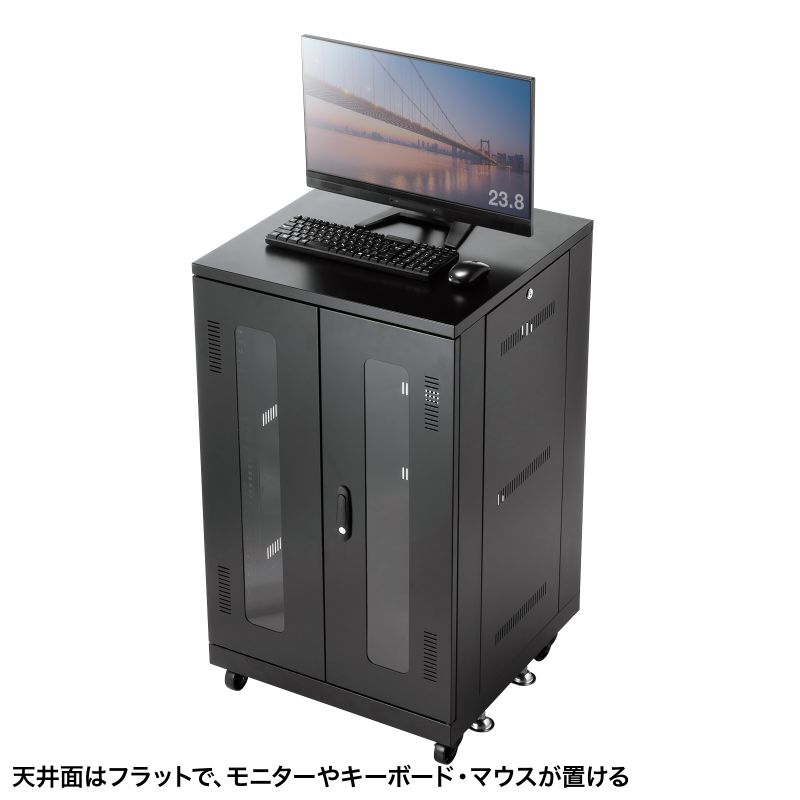

  • 天井面はフラットになっており、モニターやキーボード・マウスが置けるようになっています。

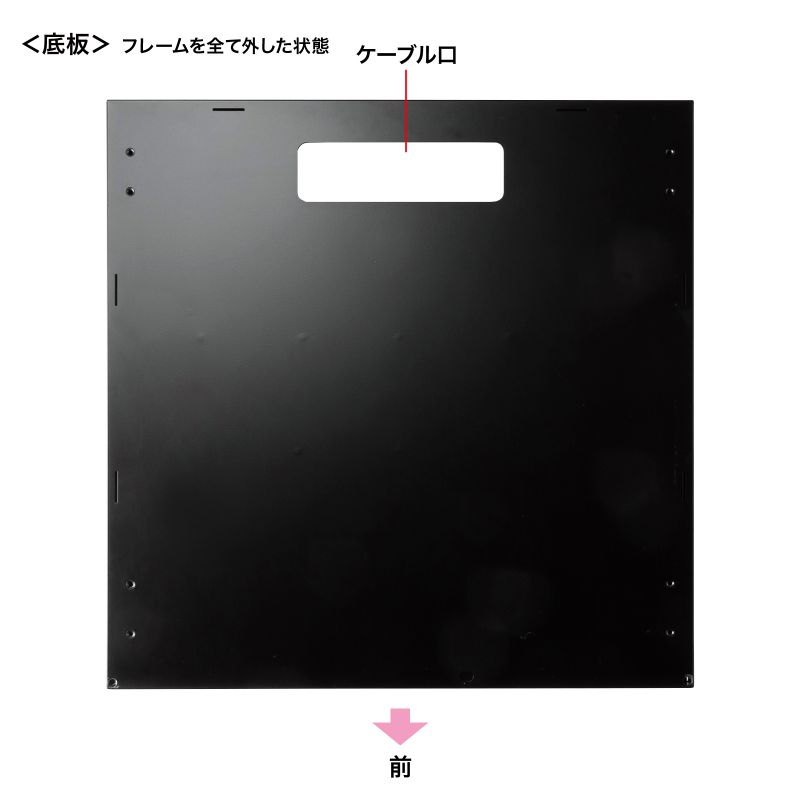

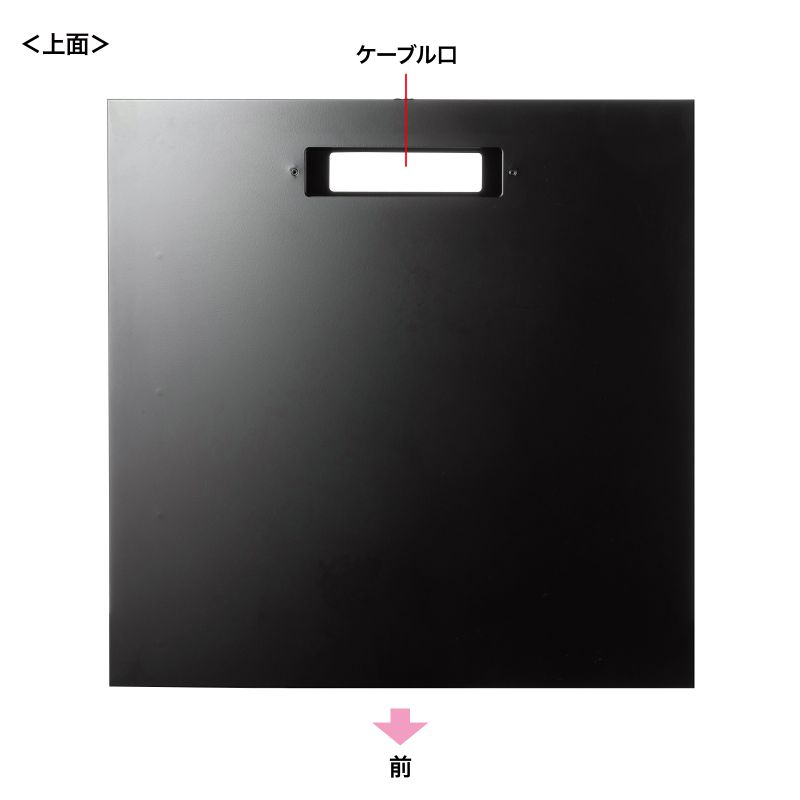

  • 天井面には、天井からの引き込み線や天井面設置機器のケーブルをラック内部に引き込めるケーブル口を装備しています。(使用しない場合は穴を塞ぐプレートを取り付けます)

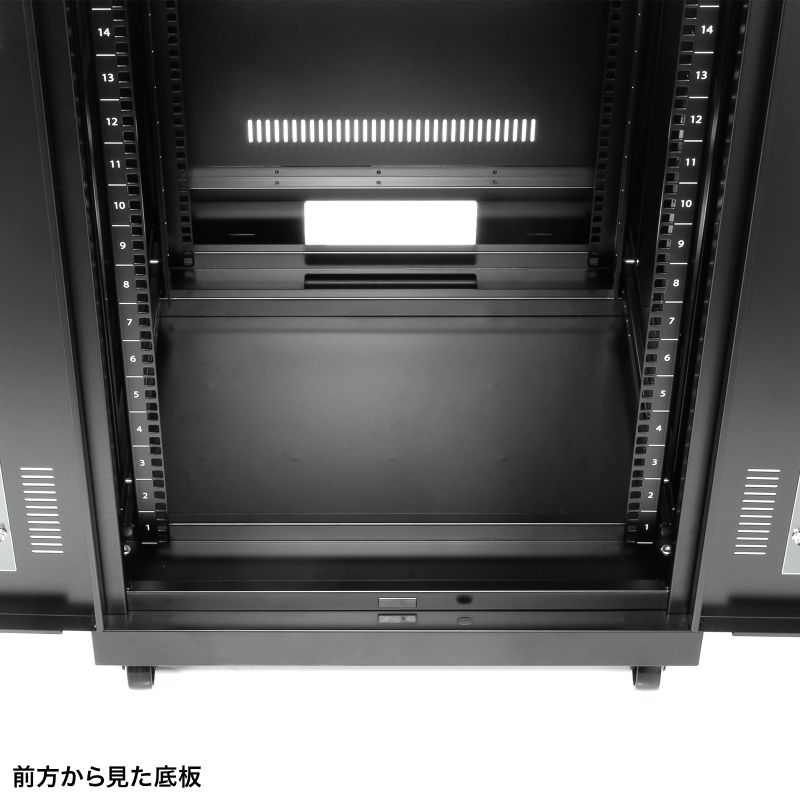

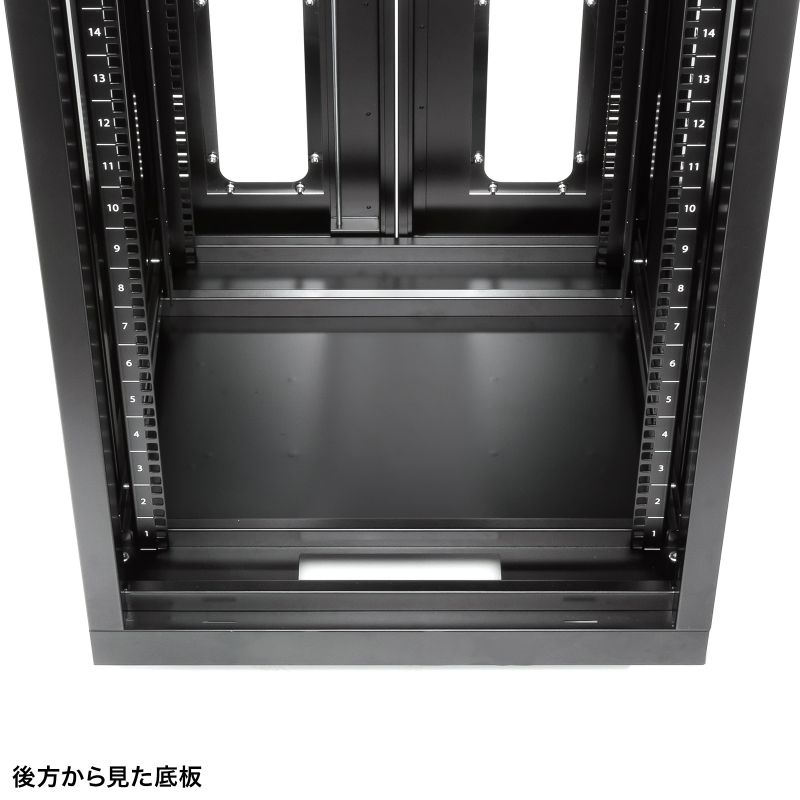

  • バックパネル下部にはケーブル口を装備しています。
  • 背面・側面には鍵(シリンダータイプ)が標準装備されています。

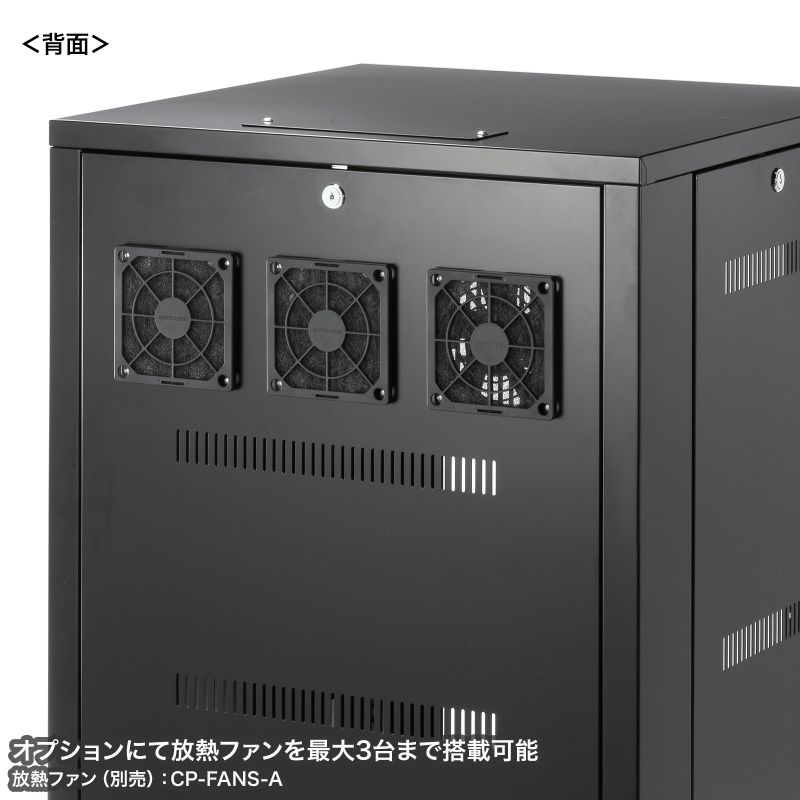

  • オプションにて背面部に放熱ファンが最大3台まで搭載可能です。
    ≪注意事項≫
    ※本製品はお客様による組み立て式のサーバーラックです。
    ※設置の際は必ずアジャスターを併用してください。
    ※キャスターは長距離の移動を想定したものではありません。機器を乗せたままでの移動は行わないでください。

※価格には送料は含まれておりません。別途お申し受けいたします。

ラインアップ

仕様違い(全3件)

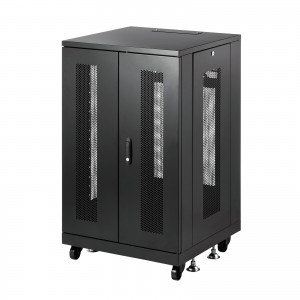

CP-SVNA1860MBK 18U・メッシュパネル仕様 CP-SVNA1860MBK ¥272,800 (税込)

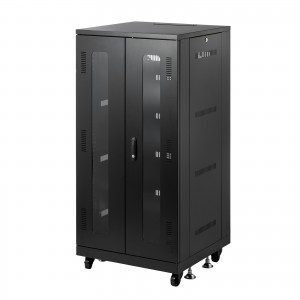

CP-SVNA2460BK 24U CP-SVNA2460BK ¥291,500 (税込)

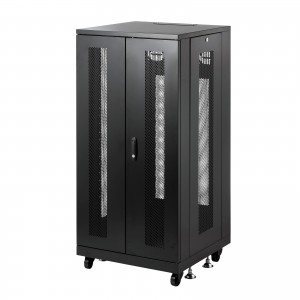

CP-SVNA2460MBK 24U・メッシュパネル仕様 CP-SVNA2460MBK ¥302,500 (税込)
オプション品(全16件)

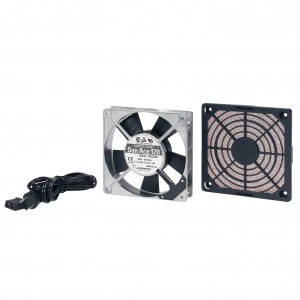

CP-FANS-A 放熱ファン高速タイプ CP-FANS-A ¥16,720 (税込)

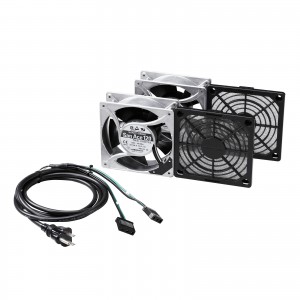

CP-FANS38-2A 放熱ファン高速タイプ t=38mm 2個セット CP-FANS38-2A ¥31,350 (税込)

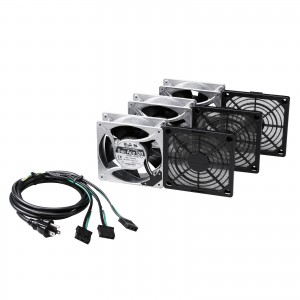

CP-FANS38-3A 放熱ファン高速タイプ t=38mm 3個セット CP-FANS38-3A ¥40,810 (税込)

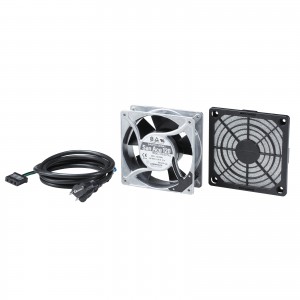

CP-FANS38-A 放熱ファン高速タイプ t=38mm CP-FANS38-A ¥21,010 (税込)
CP-SFANS-A 放熱ファン低速(静音)タイプ CP-SFANS-A ¥17,820 (税込)

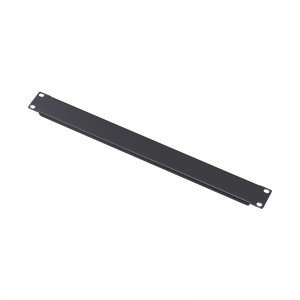

CP-SVBP1UBKA ブランクパネル(1U) CP-SVBP1UBKA ¥10,560 (税込)

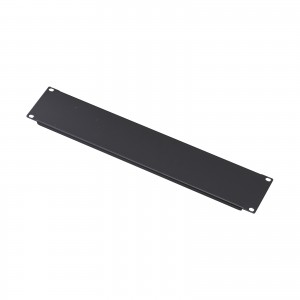

CP-SVBP2UBKA ブランクパネル(2U) CP-SVBP2UBKA ¥11,550 (税込)

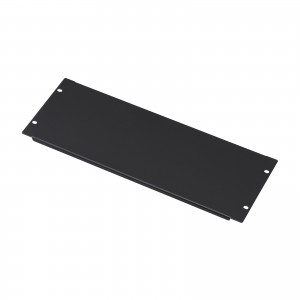

CP-SVBP4UBKA ブランクパネル(4U) CP-SVBP4UBKA ¥12,980 (税込)

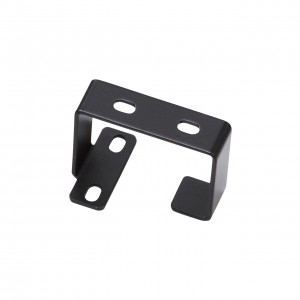

CP-SVCH10BKA ケーブルフック10個セット CP-SVCH10BKA ¥15,620 (税込)

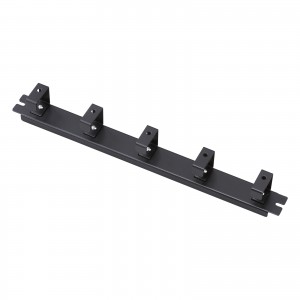

CP-SVCHBBKA ケーブルフックバー CP-SVCHBBKA ¥13,200 (税込)

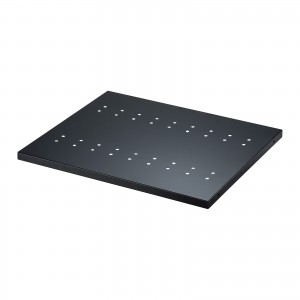

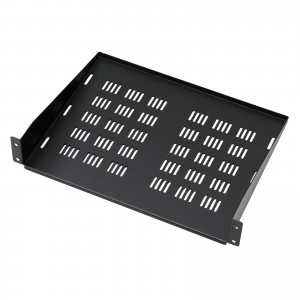

CP-SVNCNT1NA CP-SVNCシリーズD600用棚板 CP-SVNCNT1NA ¥14,080 (税込)

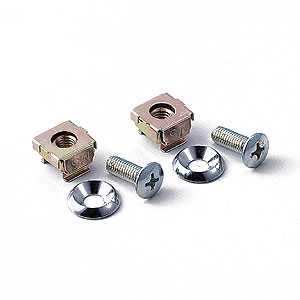

CP-SVNUT100K ケージナット・ネジセット(100セット) CP-SVNUT100K ¥16,500 (税込)

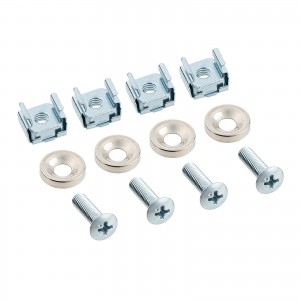

CP-SVNUT20K ケージナット・ネジセット(20セット) CP-SVNUT20K ¥5,720 (税込)
CP-SVNUT50K ケージナット・ネジセット(50セット) CP-SVNUT50K ¥11,000 (税込)

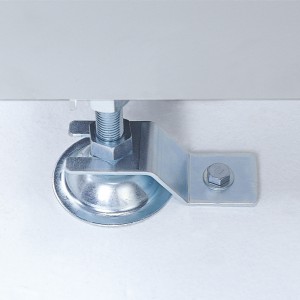

CP-SVQLA 床固定金具 CP-SVQLA ¥8,140 (税込)
