180m先の8台のディスプレイに分配出力できるディスプレイエクステンダー（送信機）

VGA-EXL8 / ディスプレイ分配エクステンダー（送信機・8分配）

画像を拡大

VGA-EXL8の画像を表示しています。

ディスプレイ分配エクステンダー（送信機・8分配）

製品品番

VGA-EXL8 廃止

JANコード 4969887591956
標準価格 （税抜き \44,800）
  • お問い合わせ
  • 取扱・組立説明書
  • Q&A
メイン
特長

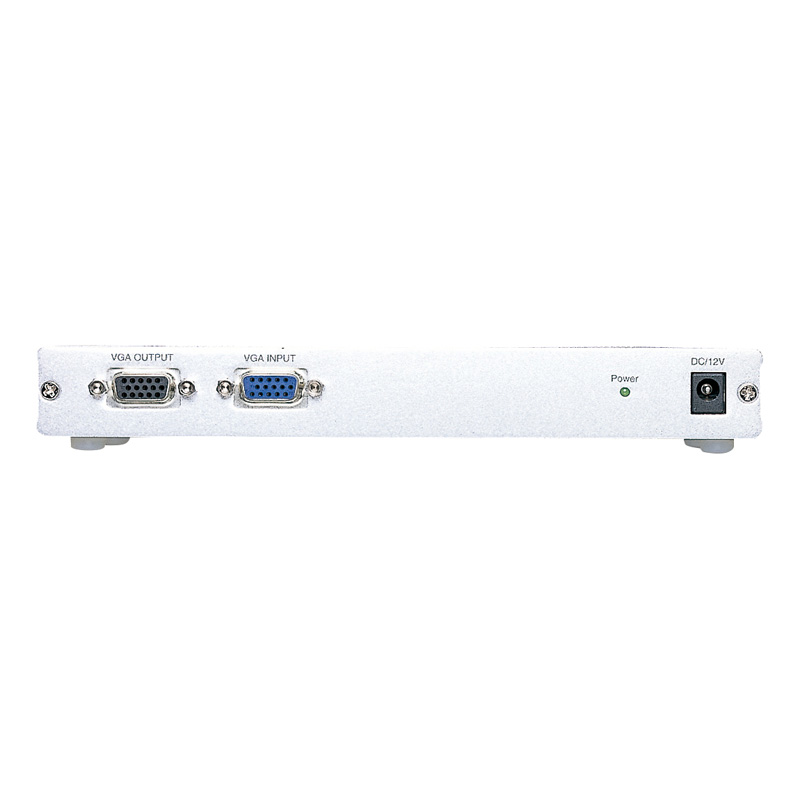

背面
仕様

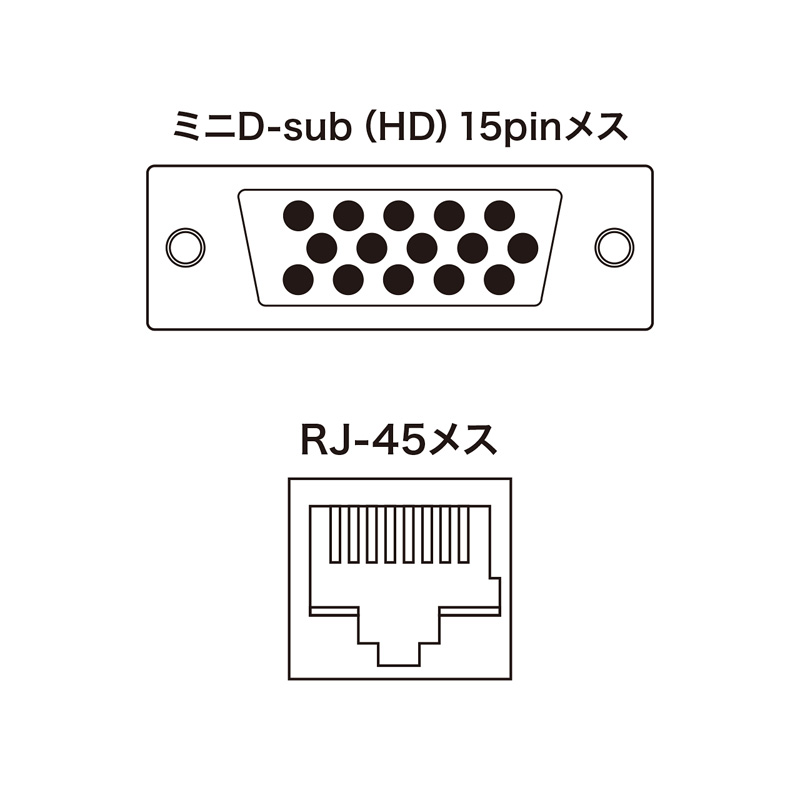

コネクタ図

製品詳細

特長特長

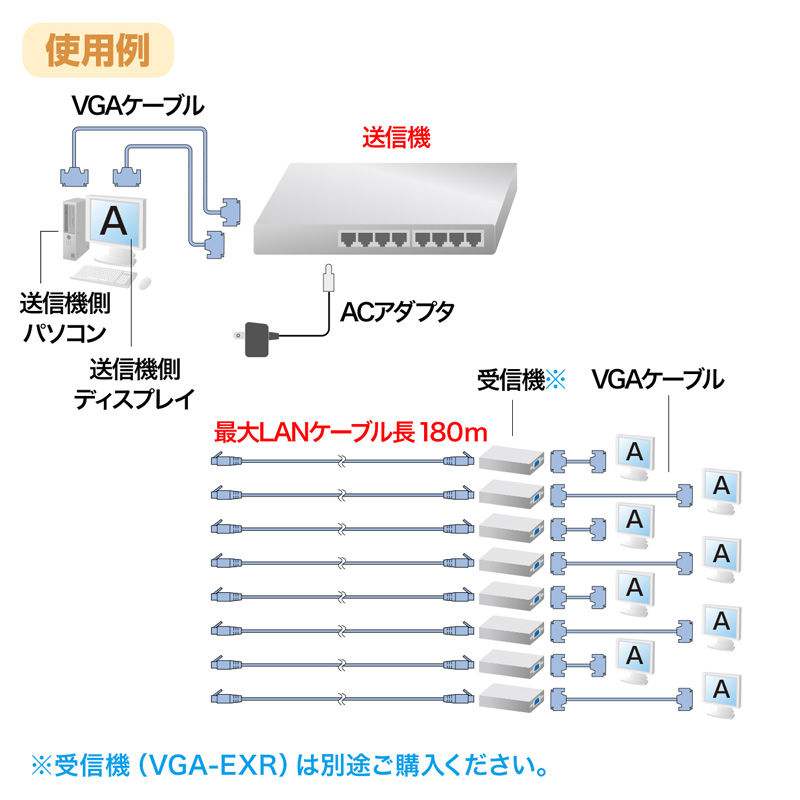

  • 最大延長距離180mで8台のディスプレイに同時に画像を分配して出力できます。
  • UTP/STP（カテゴリ5・5e）ストレートケーブルを使用して画像を分配出力できる送信機です。
    ※映像受信のために別途受信機（VGA-EXR）が必要です。
  • UTP/STPカテゴリケーブルを使用するので通常のディスプレイケーブルと比べ取り回しが簡単です。
  • ディスプレイ出力ポート付きだから手元での映像表示もできます。
  • 工場や建築現場などパソコンの設置が難しい環境にディスプレイのみを設置し、パソコン設備を離れた環境の良い場所に設置する場合などに最適です。
  • ※ミニD-sub（HD）15pin＝HD（3WAY）15pinです。

仕様仕様

最大表示解像度 1280×1024ドットまで（60Hz）
※1920×1080ドット（60Hz）のディスプレイを接続する場合、60ｍまで延長可能です。
延長ケーブル長 180m（最大）
VGAバンド幅 250MHz
インターフェース 入力/ミニD-sub（HD）15pinメス×1
出力/RJ-45メス×8、ミニD-sub（HD）15pinメス×1
分配内容 8分配
消費電力 4.2W
環境条件 稼動時温度・湿度/0〜50℃・80％以下（結露なきこと）
保管時温度・湿度/-20〜70℃ 95％以下（結露なきこと）
材料 スチール
サイズ W200×D83.5×H29.5mm（本体サイズ）
重量 245g

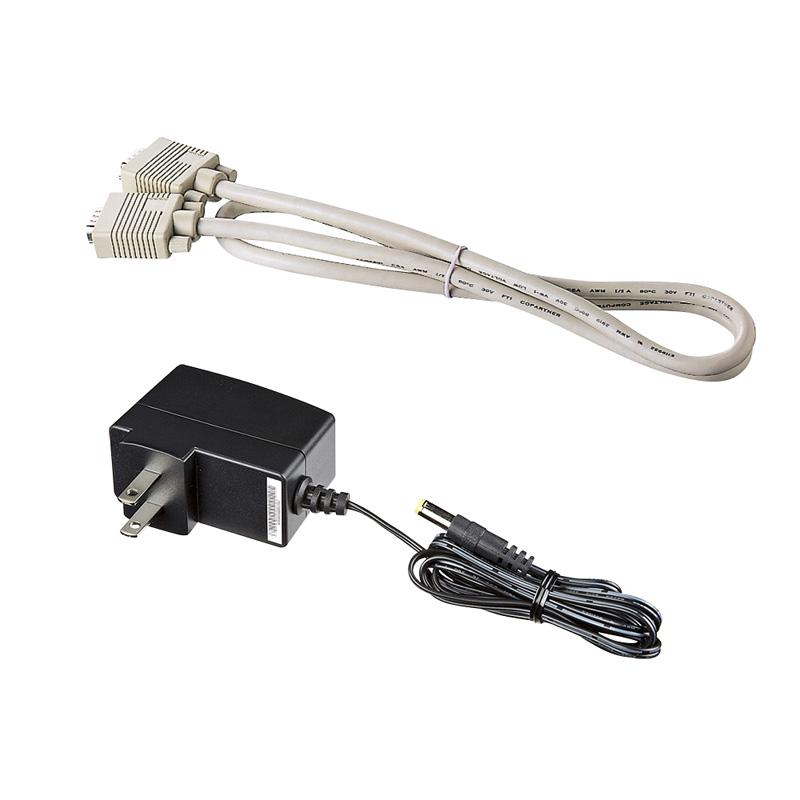

付属品 ACアダプタ（DC12V、1.25A）×1
ディスプレイケーブル
＜ミニD-sub（HD）15pinオス・オス＞1.2m×1
取扱説明書、保証書

対応機種対応機種

対応機種 Windows搭載（DOS/V）パソコン、Apple Macシリーズ
※ミニD-sub（HD）15pinコネクタを持つ機種。
対応ディスプレイ ミニD-sub（HD）15pinのコネクタを持つマルチスキャンディスプレイ
※走査周波数が複数の固定モードのみに対応するディスプレイはパソコン側のリフレッシュレートをディスプレイが表示可能なリフレッシュレートに合わせてご利用ください。（Apple Studio Display等）
対応LANケーブル UTP/STPカテゴリ5・5eストレートケーブル
※本製品はカテゴリ5・5eケーブルの特性に合わせ最適な映像延長ができるように設計されています。他の規格のLANケーブル(カテゴリ6など）では正常に表示されません。
※「ディスプレイエクステンダー タイプと延長距離で選ぶ」はこちら→（リンク）
※「ディスプレイエクステンダー Q＆A よくある質問」はこちら→（リンク）
※接続用ディスプレイケーブルはこちら→（リンク）
この製品におすすめのLANケーブルはこちら
CAT5e

ワイヤレスHDMIエクステンダーはこちら

この製品の画像をダウンロード

よくある質問よくある質問（Q&A）

カテゴリ5/5e以外のLANケーブルは使えますか？

2008/11/19

本製品はカテゴリ5/5eケーブルの特性に合わせ最適な映像延長が出来るように設計されています。 他の規格のLANケーブル(カテゴリ6など）では正常に表示されません。
続きを読む

ディスプレイエクステンダーで使用するLANケーブルは、HUBで分岐したり無線LANで飛ばすことができ…

2008/04/11

ディスプレイエクステンダーは延長部分に使うケーブルとして入手しやすいよう配慮し、LANケーブルを使用するようになっています。ただし実際に流れている信号はLANの規格とは異なります。 したがってL…
続きを読む

ディスプレイエクステンダーの受信機の先に、ディスプレイ分配器を接続しても映りますか？

2007/10/26

原理的には可能ですが、接続箇所が増えれば増えるほど、環境によっては映りが悪くなる場合もございます。
続きを読む

8分配以上したい場合、カスケード接続できないため分配器を間に入れて8分配以上することはできますか？

2007/10/25

基本的に不可になります。 やむを得ず分配する場合、エクステンダーの前で分配するより、後ろで分配するほうが画像の劣化は少なくなります。 詳細な検証は弊社では行っておりませんので動作保証はいた…
続きを読む
