パソコンのアナログディスプレイ映像と音声を最大180mまで延長できる8分配エクステンダー(送信機)。

VGA-EXAVL8 / AVエクステンダー(送信機・8分配)

画像を拡大

VGA-EXAVL8の画像を表示しています。

AVエクステンダー(送信機・8分配)

製品品番

VGA-EXAVL8

JANコード 4969887592335
標準価格 (税抜き \92,800)
  • お問い合わせ
  • 取扱・組立説明書
  • Q&A
  • オプション

仕様違い製品

品番 特長 価格(税込)
VGA-EXAVL2 送信機・2分配
VGA-EXAVL4 4分配

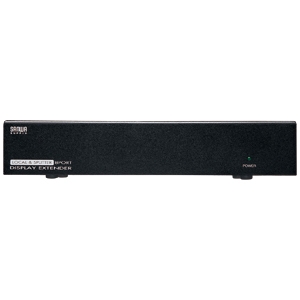

メイン

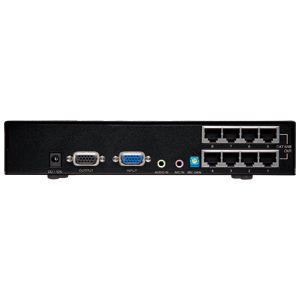

背面
仕様
仕様

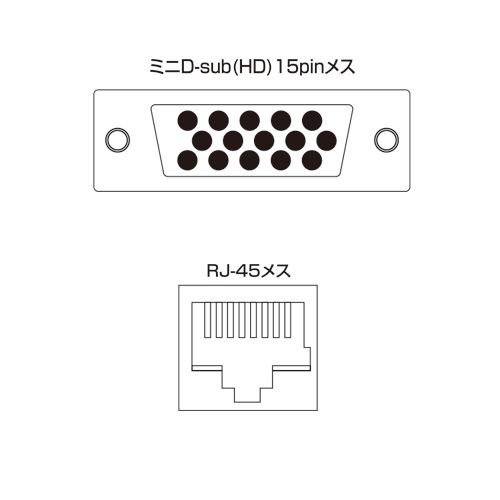

コネクタ図
パッケージ
  • RoHS

[接続例]

■最大延長180m

パソコンのアナログディスプレイ映像と音声を同時に最大180m先のディスプレイとスピーカーに8分配して延長出力できます。

[接続例の説明画像]

■使用例(送信側/受信側)

送信機側のマイク入力音声を延長先のスピーカーより出力することもできます。※映像・音声の受信のために別途受信機(VGA-EXAVR)が必要です。
会議室や学校でのプロジェクタを使用した講義など、離れた場所への映像の出力と音声出力、マイク出力をする場合などに最適です。

[使用例の説明画像]

[製品の背面画像]

[製品の背面画像]

製品詳細

特長特長

  • カテゴリ5・5eケーブルを使用するので通常のディスプレイケーブル、オーディオケーブルと比べ取り回しが簡単でコストパフォーマンスにも優れています。
    ※本製品はカテゴリ5・5eケーブルの特性に合わせ最適な映像延長ができるように設計されております。他の規格のLANケーブル(カテゴリ6・7など)では正常に延長表示できませんので必ず対応LANケーブルをご使用ください。
  • ディスプレイ出力ポート付きなので手元での映像表示もできます。
  • 19インチサーバーラックに設置ができる専用取り付け金具を付属しています。

仕様仕様

最大表示解像度 1280×1024ドットまで(60Hz)
※1920×1080ドット(60Hz)のディスプレイを接続する場合、60mまで延長可能です。
延長ケーブル長 180m(最大)
帯域幅(-3db) 250MHz
インターフェース 入力/ミニD-sub(HD)15pinメス×1、3.5mmステレオミニジャック×2
出力/RJ-45メス×8、ミニD-sub(HD)15pinメス×1
分配内容 8分配
消費電力 10W
環境条件 動作時温度・湿度/0〜50℃・80%以下(結露なきこと)
保管時温度・湿度/−20〜70℃・95%以下(結露なきこと)
材質 スチール
サイズ W220×D116×H43mm(本体サイズ)
重量 860g

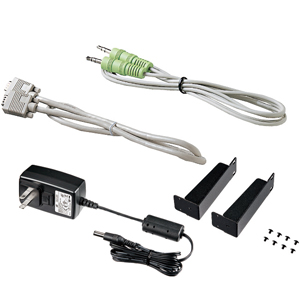

付属品 ミニD-sub(HD)15pinオス・オス仕様ストレート全結線1.2m×1、オーディオケーブル1.2m×1、ラック取り付け用金具×2、ACアダプタ(DC12V 1.25A)×1 、取扱説明書(保証書付き)×1

対応機種対応機種

対応機種 Windows搭載(DOS/V)パソコン、NEC PC98-NXシリーズ、PC-9821シリーズ、Apple Macシリーズ
※ミニD-sub(HD)15pin、3.5mmステレオミニジャック出力を持つ機種。
対応ディスプレイ ミニD-sub(HD)15pinのコネクタを持つマルチスキャンディスプレイ
※ディスプレイ側で画面位置補正ができない場合、画面表示が若干左右にずれる場合があります。
対応LANケーブル UTP/STP カテゴリ5・5eストレートケーブル
対応スピーカー 3.5mmステレオミニプラグを持つアンプ内蔵型スピーカー
※「ディスプレイエクステンダー タイプと延長距離で選ぶ」はこちら→(リンク)
※「ディスプレイエクステンダー Q&A よくある質問」はこちら→(リンク)
※接続用ディスプレイケーブルはこちら→(リンク)
この製品におすすめのLANケーブルはこちら
CAT5e
この製品の画像をダウンロード

製品ラインナップ

仕様違い(全2件)
VGA-EXAVL2 送信機・2分配 VGA-EXAVL2 ¥54,864 (税込)
VGA-EXAVL4 4分配 VGA-EXAVL4 ¥64,584 (税込)
オプション・オススメ品(全1件)
VGA-EXAVR AVエクステンダー(受信機) VGA-EXAVR ¥49,464 (税込)

よくある質問よくある質問(Q&A)

ディスプレイエクステンダーで使用するLANケーブルは、HUBで分岐したり無線LANで飛ばすことができ…

2008/04/11

ディスプレイエクステンダーは延長部分に使うケーブルとして入手しやすいよう配慮し、LANケーブルを使用するようになっています。ただし実際に流れている信号はLANの規格とは異なります。 したがってL
