  • 切替えポート数2:2
    切替内容が2:2の機器です
  • 4K60Hz
    4K2K(60Hz)解像度に対応します※機能に対応した機器が必要です

HDMI切替器(2入力2出力・マトリックス切替機能付き)

SW-UHD22 廃止

JANコード
4969887593943
標準価格
¥23,980(税抜き ¥21,800)

SW-UHD22HDMI切替器(2入力2出力・マトリックス切替機能付き)
×

この製品の画像をダウンロード

無料PDFダウンロード 製品提案チラシ

無料PDFダウンロード 導入事例のご案内

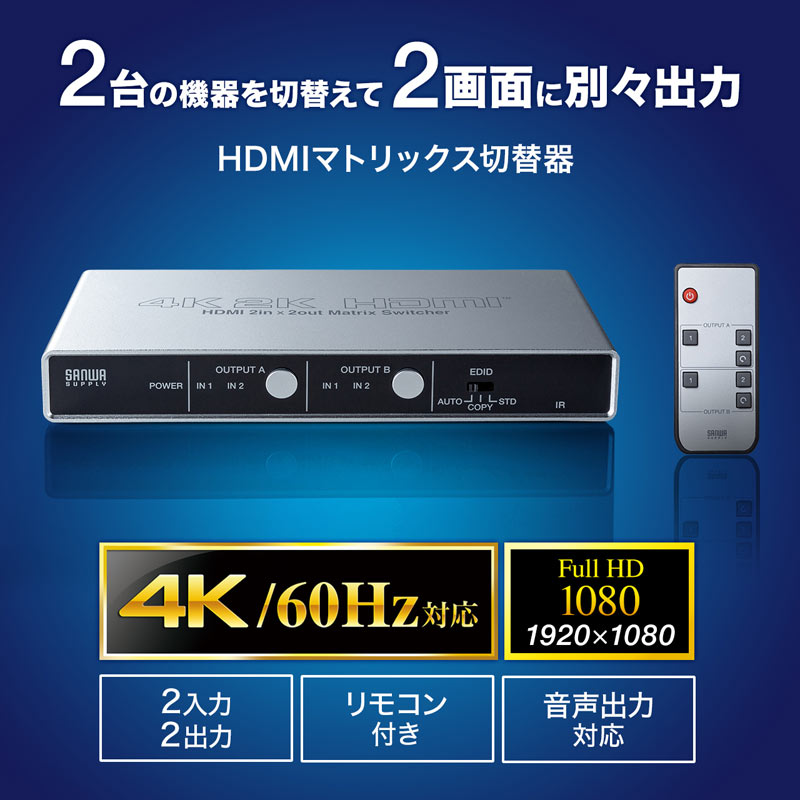

2台の機器を切り替えて2画面に別々出力

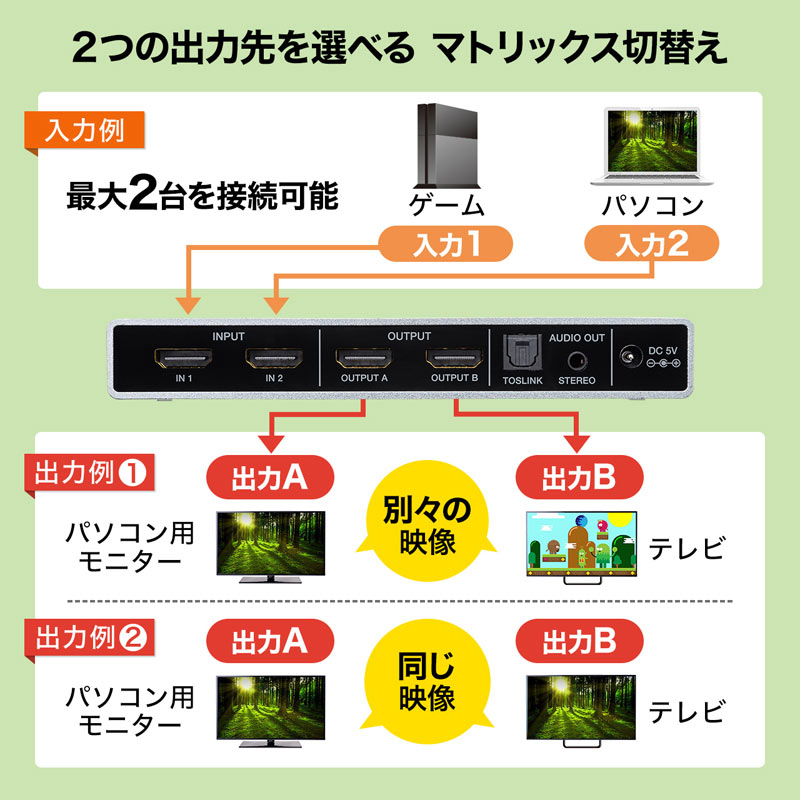

2つの出力先を選べる マトリックス切り替え

HDMI機器からテレビやプロジェクターなど2台のモニターに同時に出力することができます。
さらに、それぞれのモニターに別々の機器から出力することもできるマトリックスタイプです。
HDMI機器は最大2台まで接続でき、出力する機器を選択して切り替えることが可能です。

最大2台を接続可能

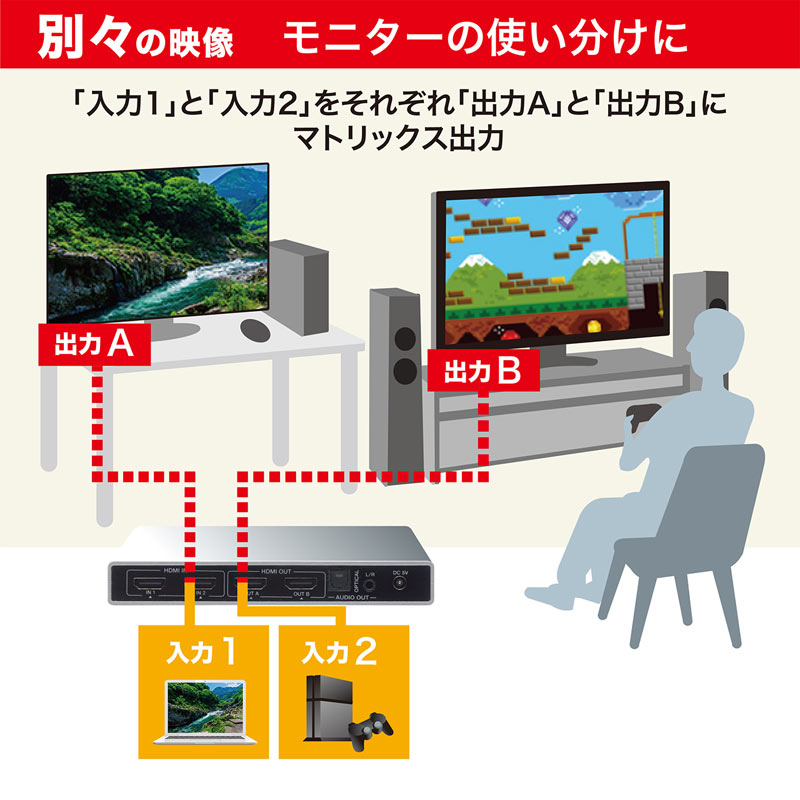

2台のモニターに別々の映像を出力 2台のモニターに同じ映像を出力

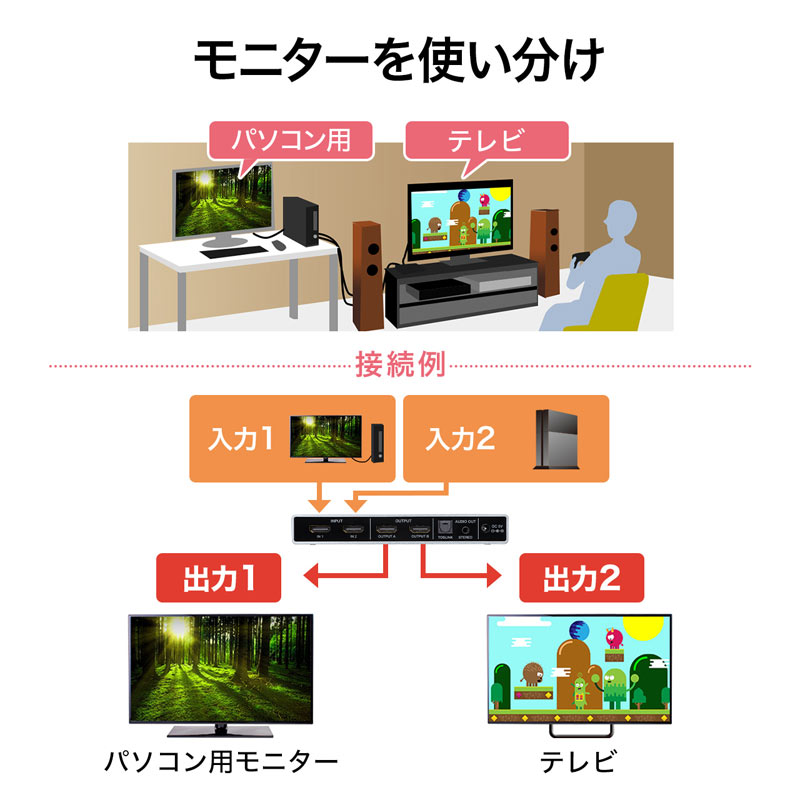

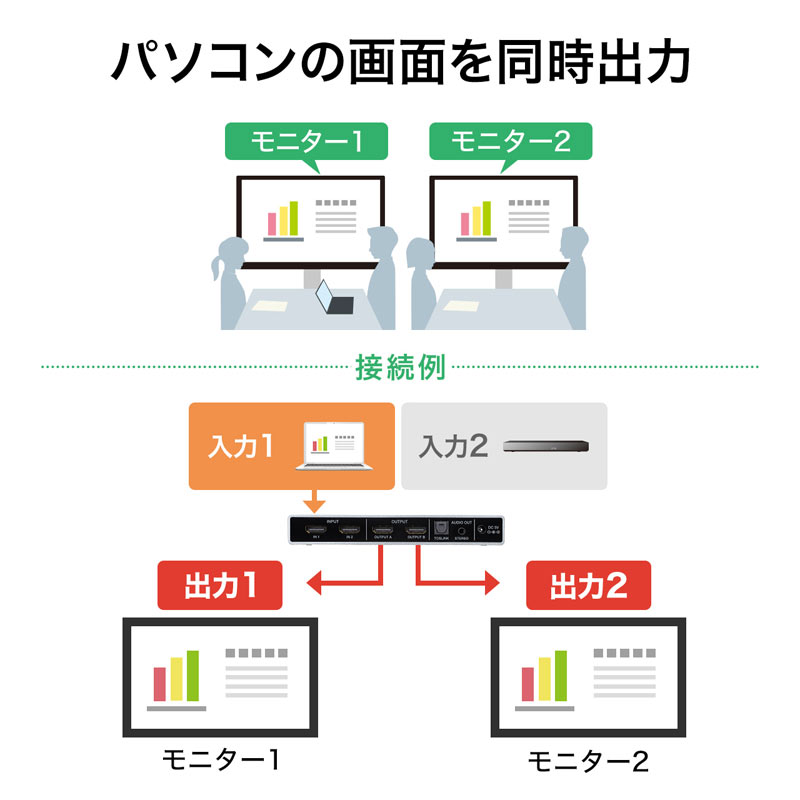

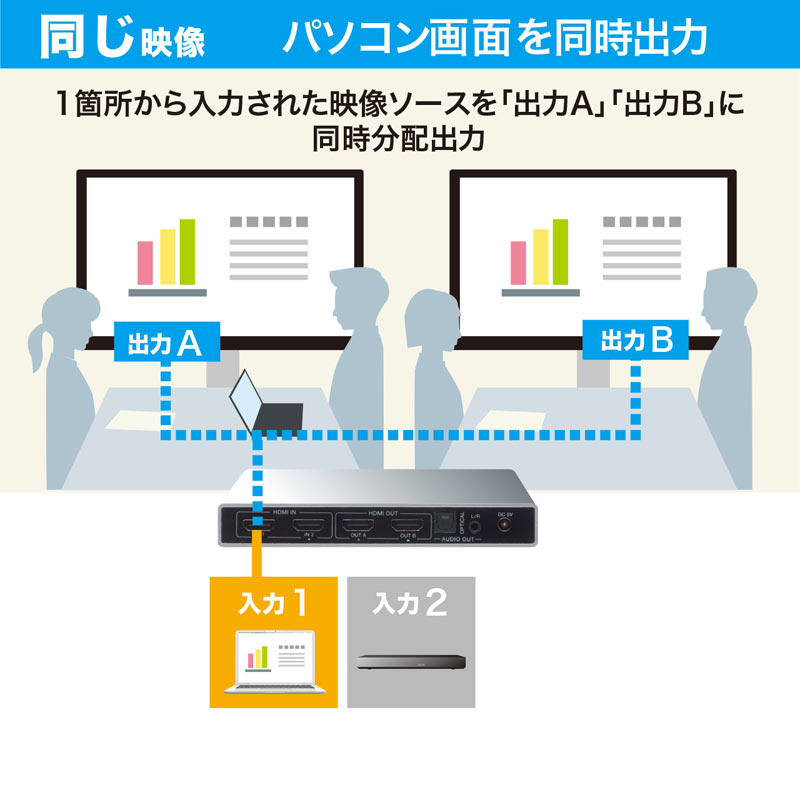

こんな使い方が便利 パソコンの画面を同時出力 モニターを使い分け

接続例

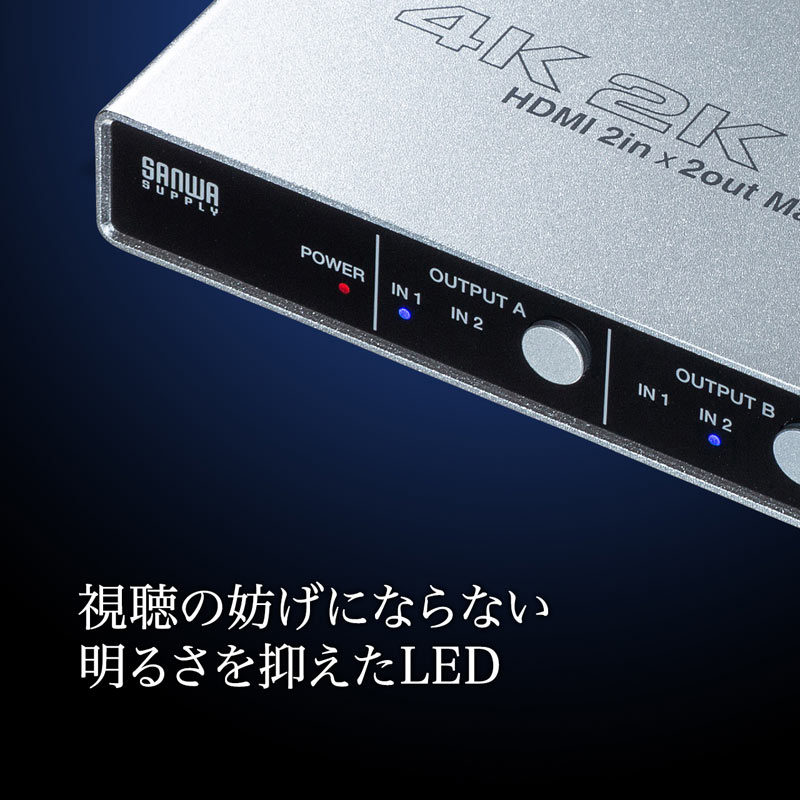

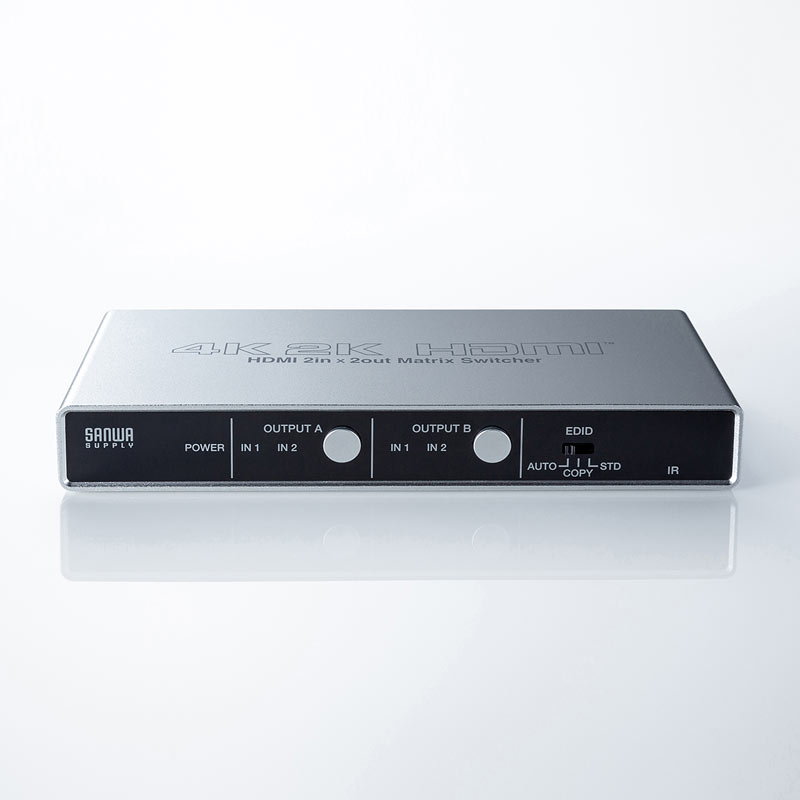

視聴の妨げにならない明るさを抑えたLED

前面パネルにはLEDが表示されるので、出力先・選択中ポートが一目でわかります。
視聴時の妨げにならないよう明るさを抑えたLEDを使用しています。

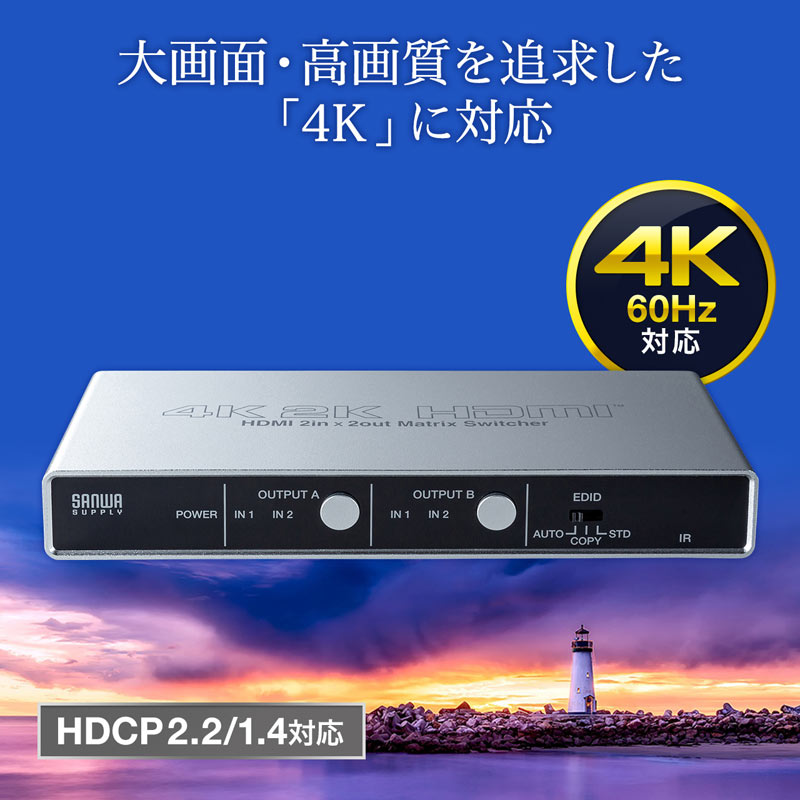

大画面・高画質を追求した4Kに対応

高性能な再生機器から映し出される美しい映像をそのままに、
大画面の液晶テレビやディスプレイに出力できます。
※3840×2160の4K/60Hz信号に対応。

4Kとは 4Kなら約829万画素フルハイビジョンの4倍キレイ

フルハイビジョンの4倍のきめ細かさで映像を表現できるテレビです。

今までのテレビは、大画面になるほど1画素あたりの面積が大きくなるので、画素の粗さが目立つという課題がありました。
4Kテレビなら、フルハイビジョンの4倍の画素数なので、大画面で見ても画素の粗さが気になりません。

HDCP1.4対応

本製品は、デジタルコンテンツの不正コピーを防ぐことを目的とした著作権保護システムHDCP
(High-bandwidth Digital Content Protection)に対応しているので、家庭用ゲームソフトやBlu-rayビデオなど、
HDCPにより保護されたコンテンツもそのまま表示できます。

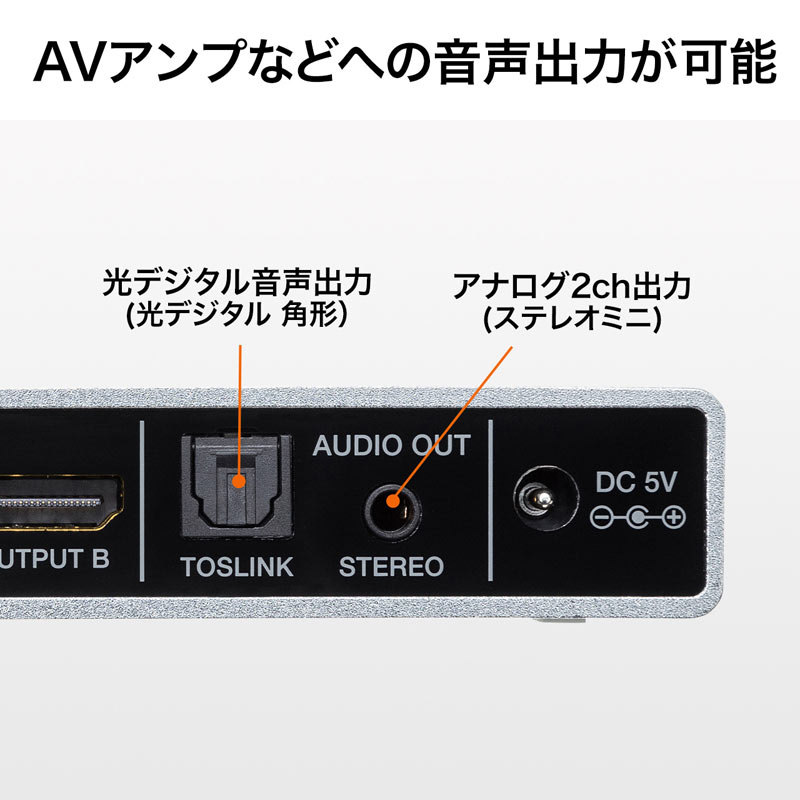

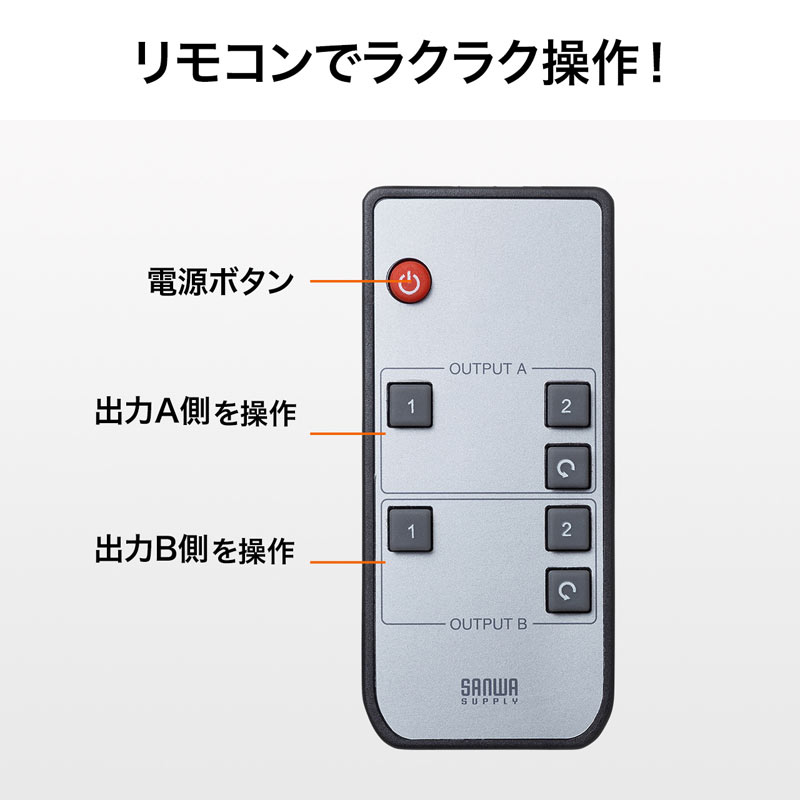

アナログ2ch出力(ステレオミニ) 光デジタル音声出力(光デジタル角型) 電源ボタン 出力A側を操作 出力B側を操作

AVアンプなどへの
音声出力が可能

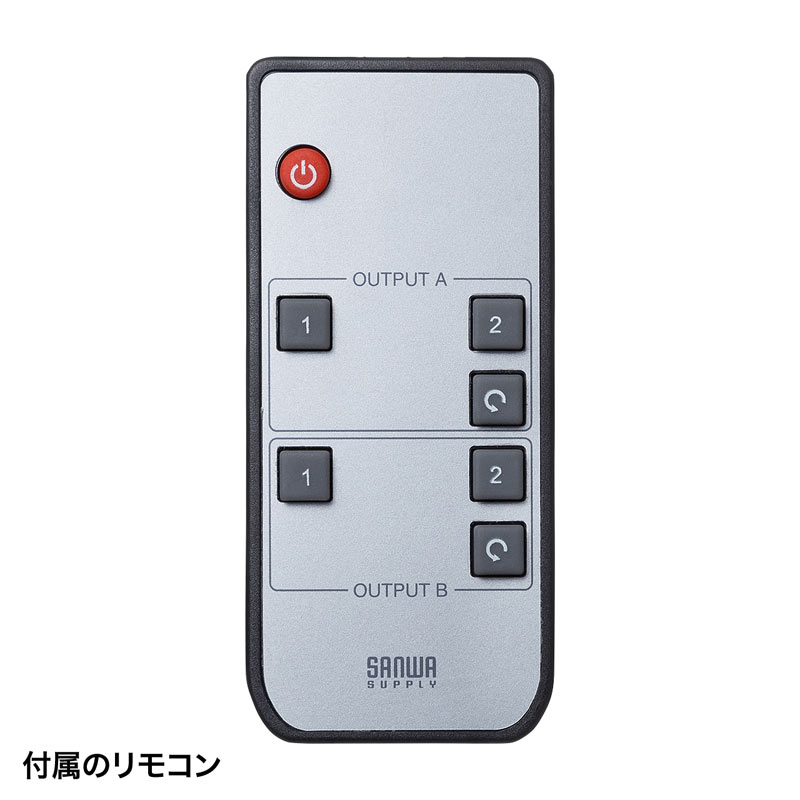

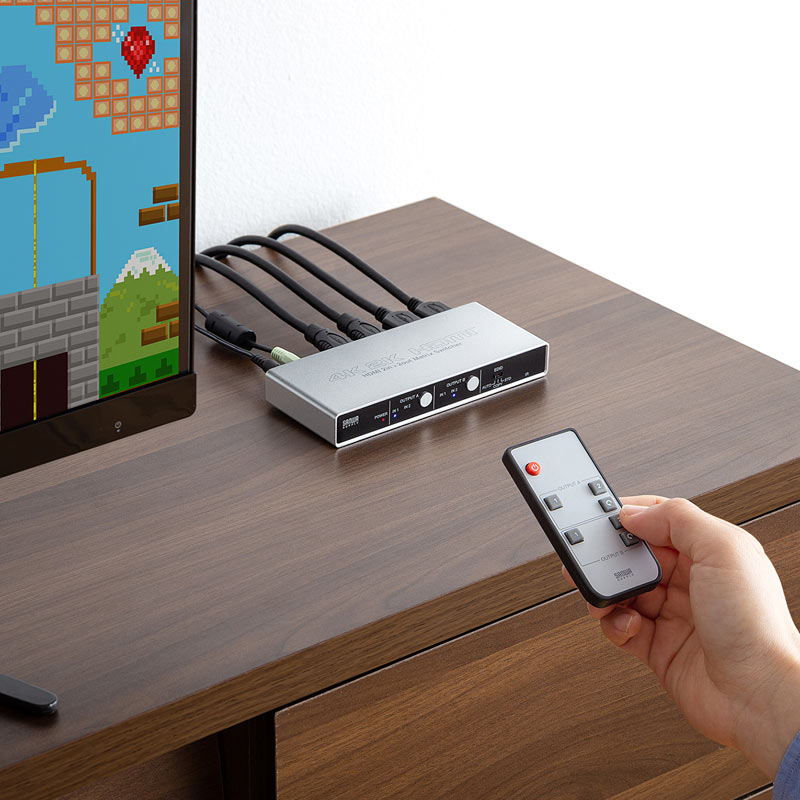

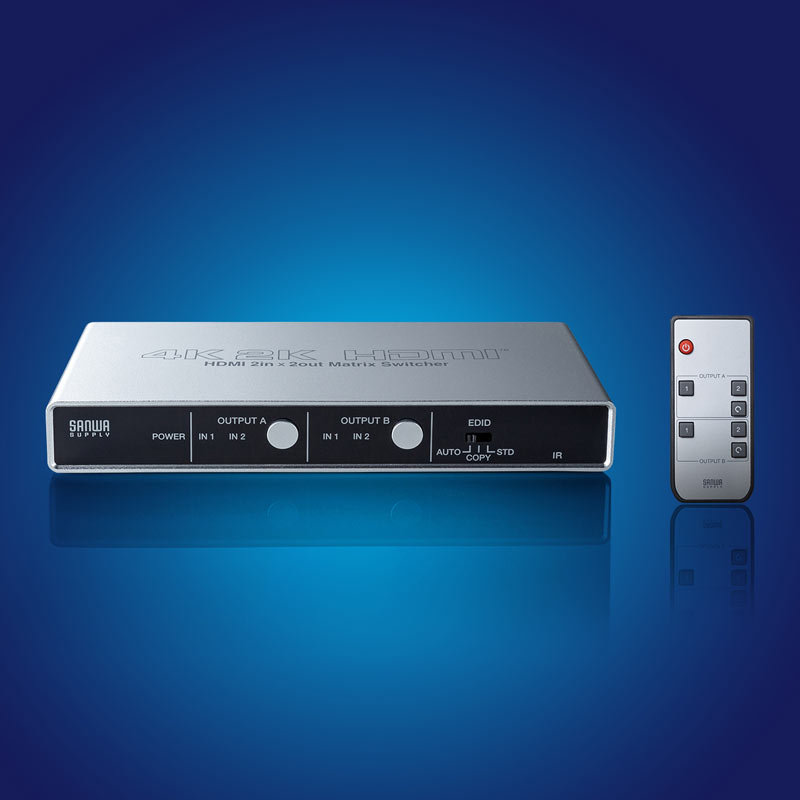

リモコンで
ラクラク操作!

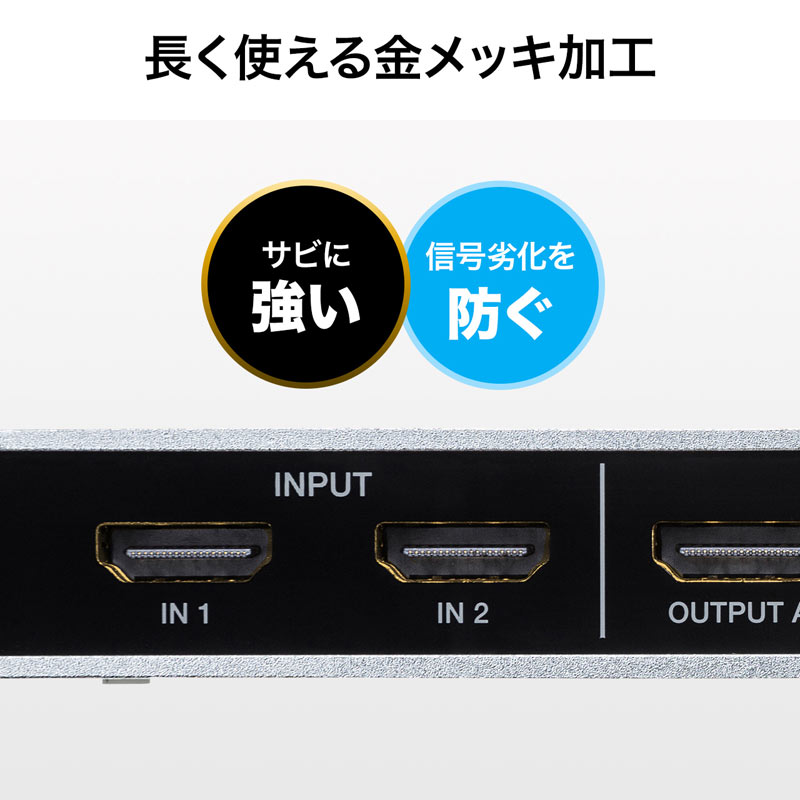

サビに強い 信号劣化を防ぐ

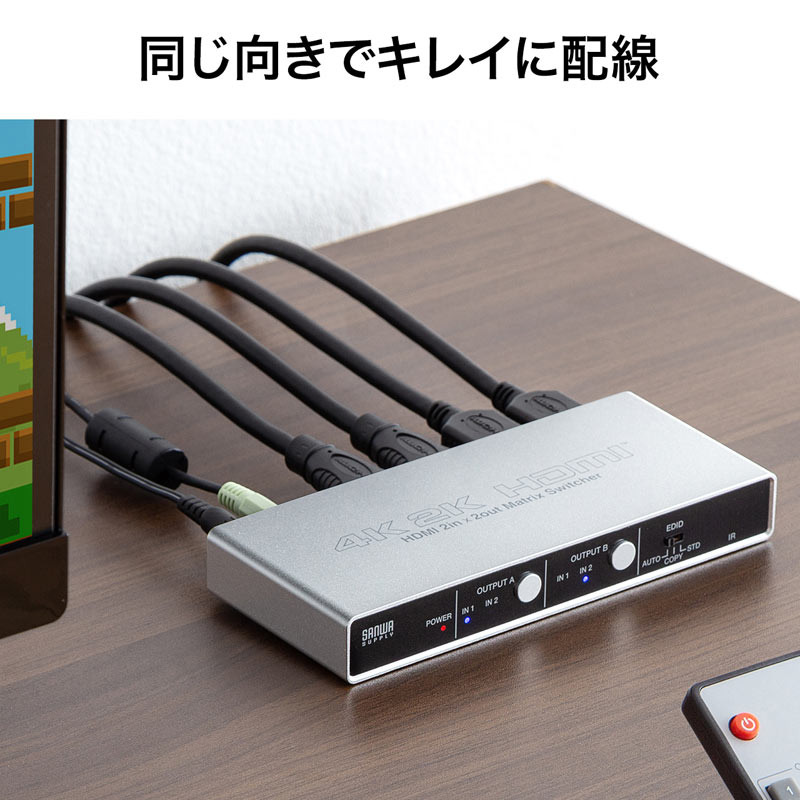

同じ向きでキレイに配線

長く使える金メッキ加工

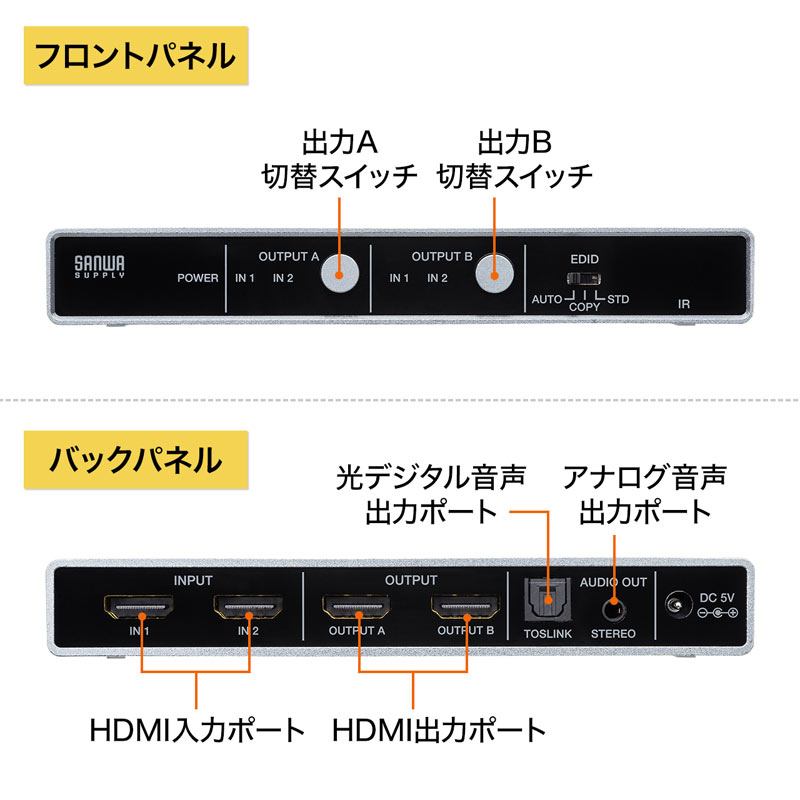

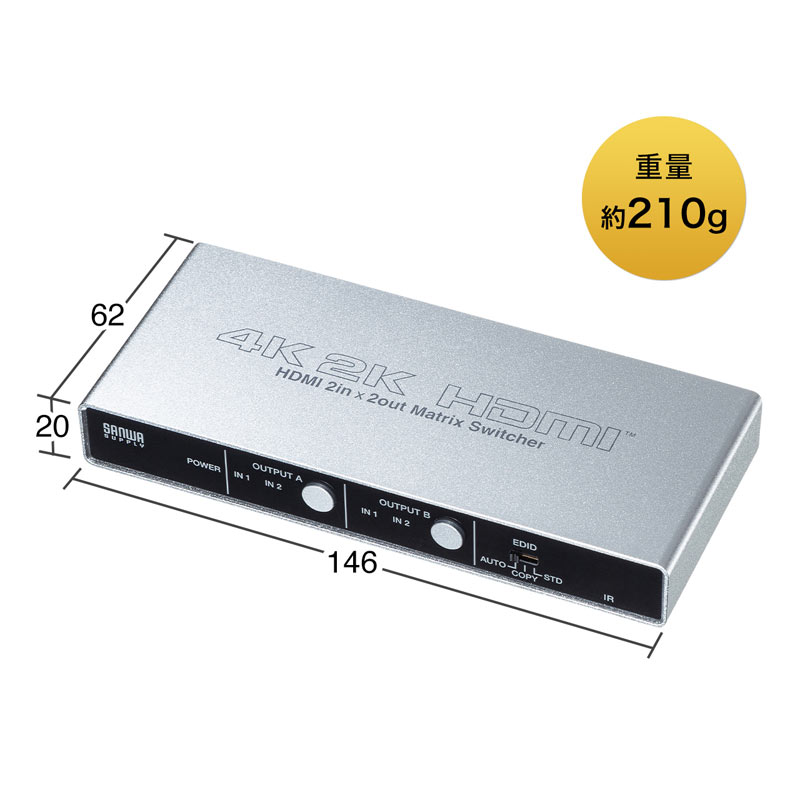

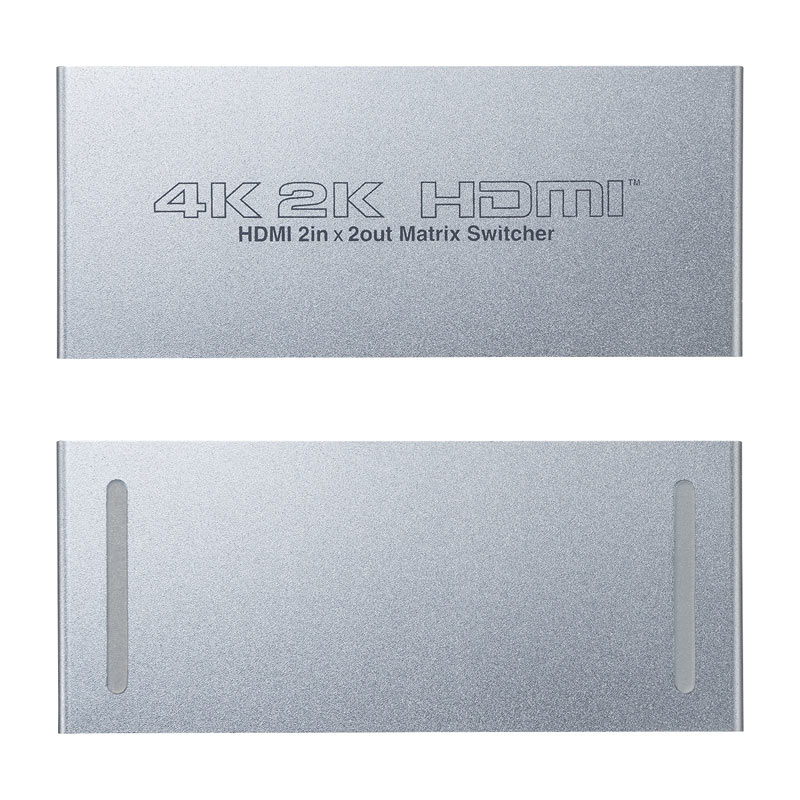

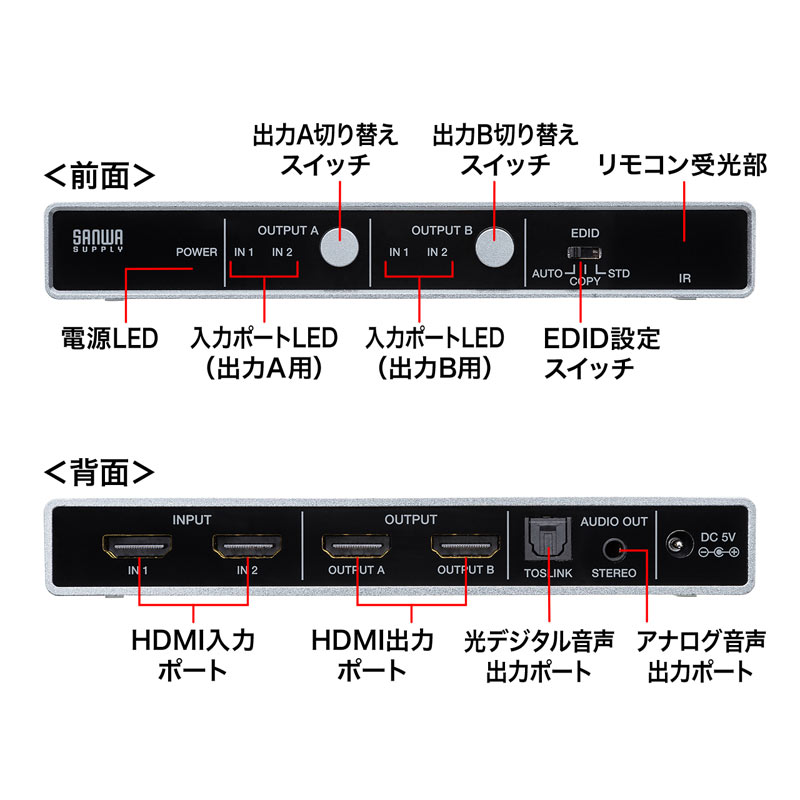

SPEC 重量約210g フロントパネル

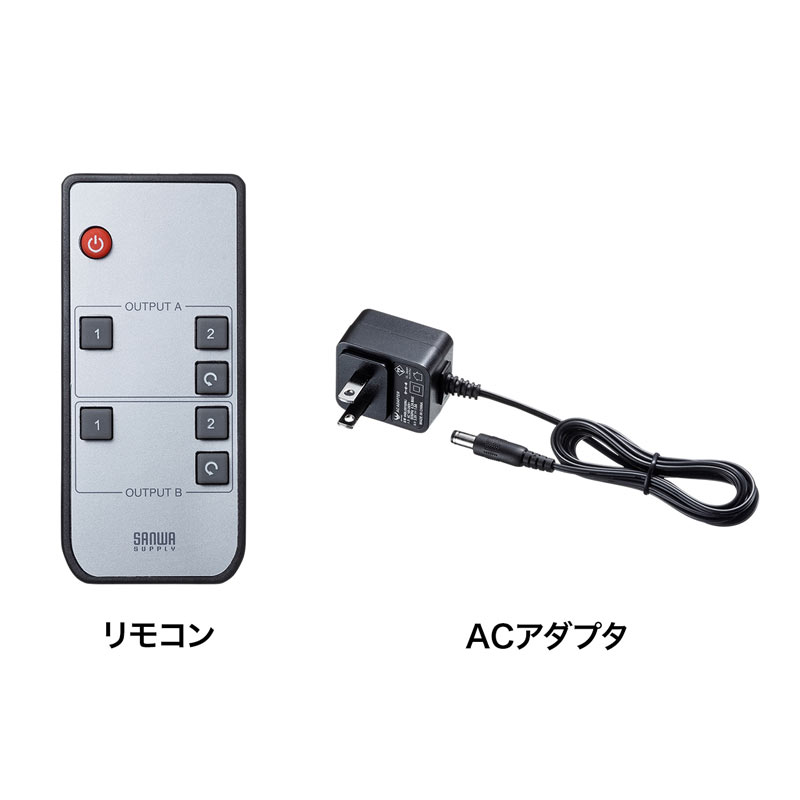

バックパネル リモコン ACアダプタ

無料PDFダウンロード 製品提案チラシ

無料PDFダウンロード 導入事例のご案内

仕様

インターフェース 入力用/HDMI タイプA(19PIN)メス×2
出力用/HDMI タイプA(19PIN)メス×2
音声出力/3.5mmステレオミニジャック×1、Toslink×1
切替内容 HDMI入力2、HDMI出力2(マトリックス切り替え出力)
切替方式 本体切り替えボタン、リモコン
HDMI規格 HDMI Ver2.0a、HDCP2.2/1.4対応
データレート(最大) 最大10.2Gbps
ピクセルクロック 340MHz(最大)
HDCP HDCP1.4対応、HDCP2.2対応
対応解像度 3840×2160(60Hz、4:2:0)
※4K/3840×2160(60Hz、4:2:0)出力時の色深度は8bitのみ対応します。 4K/3840×2160(30Hz、4:4:4)以下の出力時は色深度8/10/12bitに対応します。
3840×2160(24/25/30Hz 、4:4:4)
1920×1080p(24/25/30/50/60Hz)
1920×1080i(50/60Hz)
1280×720p(50/60Hz)
720×576p(50Hz)
720×480p(60Hz)
720×576i(50Hz)
720×480i(60Hz)
※全ての機器での動作を保証するものではありません。
対応音声フォーマット HDMI入力側・出力側/Dolby Digital 2.0ch 5.1ch
Dolby Digital Plus 2.0ch 5.1ch 7.1ch
Dolby TrueHD 2.0ch 5.1ch 7.1ch
DTS 5.1ch
DTS HD 5.1ch
LPCM2ch(最大24bit 192kHz)
光デジタル出力側/Dolby Digital 2.0ch 5.1ch
DTS 5.1ch
LPCM2ch(最大24bit 192kHz)
アナログ出力側/LPCM2ch(最大24bit 48kHz)
入力信号 入力DDC信号/5V
機器間制御(CEC) 非対応
消費電力 2.7W
稼動温度・湿度 温度0~40℃ 湿度10%~85%(結露なきこと)
保存温度・湿度 温度-20~60℃ 湿度5%~90%(結露なきこと)
材質 スチール、アルミ
サイズ W146×D62×H20mm
重量 約210g

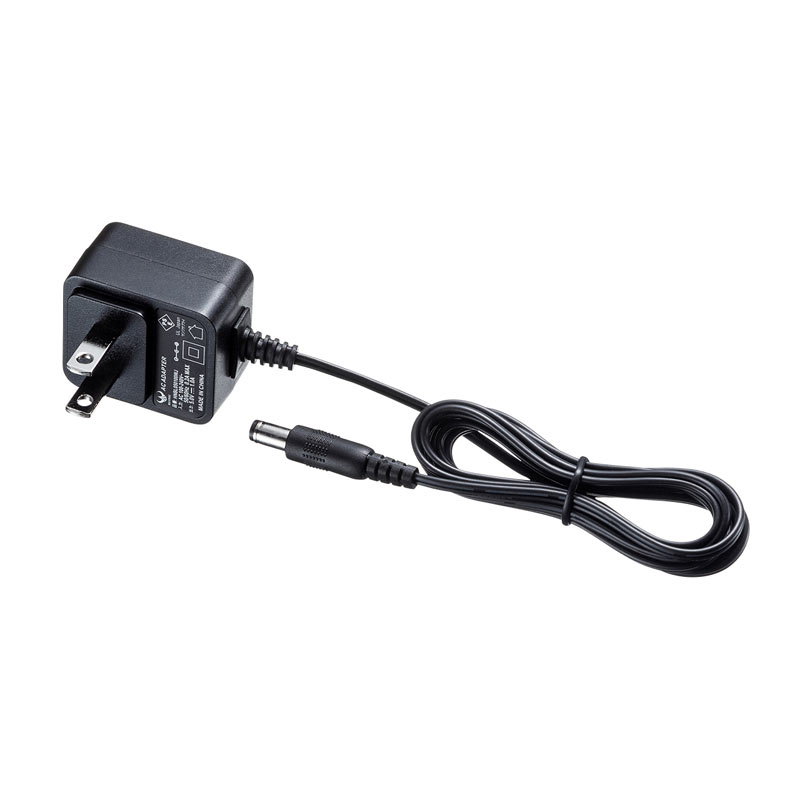

付属品 取扱説明書、リモコン(電池付属/CR2025)、ACアダプタ(DC5V 1A)

特長

  • HDMI機器2台の映像・音声を切り替えて、2台のテレビやプロジェクターなどにマトリックス切り替え分配出力できるHDMI切替器です。
  • マトリックス型に切り替え・分配出力ができるので一般家庭でのホームシアターから展示会場、会議システムなど様々な使用に適しています。
  • 4K(60Hz、4:2:0)解像度に対応しており、美しく高精細なHDMI信号を出力できます。
    ※HDR(高輝度)には対応しません。
  • ボタン切り替え、またはリモコンからのワイヤレス切り替えによりポート選択をする完全手動切り替えタイプです。

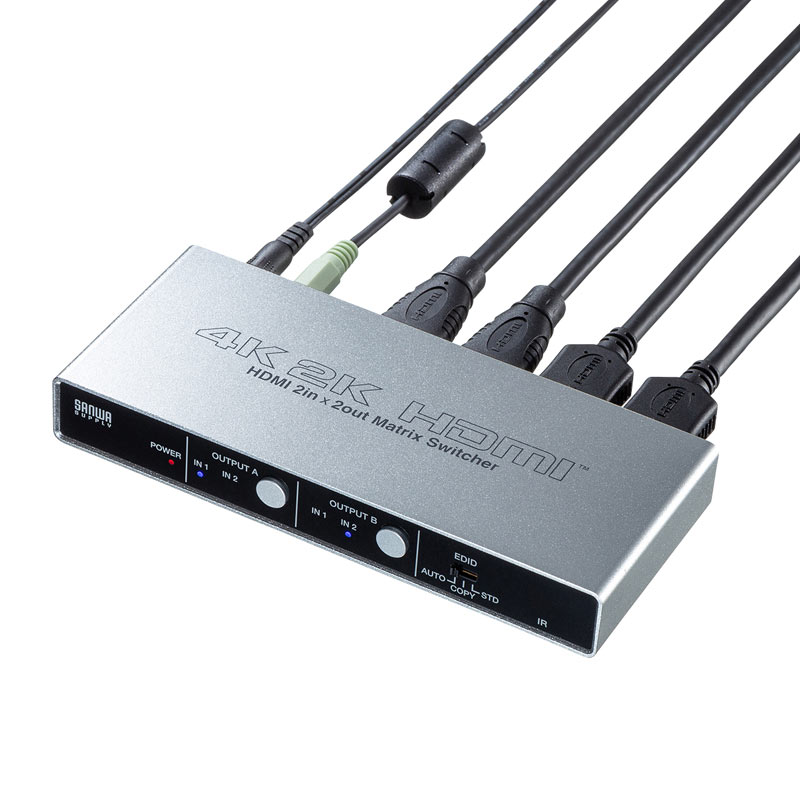

  • 接続ケーブルが全て同一方向に配置できるため綺麗に設置できます。
  • 出力先・選択中ポートが一目でわかる前面パネルにLED表示になっており、視聴時の妨げにならないよう明るさを抑えたLEDを使用しています。
  • HDCP(High-bandwidth Digital Content Protection)対応製品です。
  • HDMI端子全てに金メッキ加工を採用しています。サビに強く信号劣化を防ぎます。
  • 光デジタル(角型)、アナログ2ch(ステレオミニ)での音声出力が可能でAVアンプなどへ出力することができます。
  • DTS Digital、Dolby Digital(DTS-HD、Dolby True HD)対応です。
    ※HDMI入出力側。

対応情報

対応機器 HDMI出力端子を標準搭載している映像機器・家庭用ゲーム機・パソコン
対応出力機器 HDMI入力端子を標準搭載しているテレビ・パソコン用ディスプレイなど

ラインアップ

シリーズ関連(全10件)

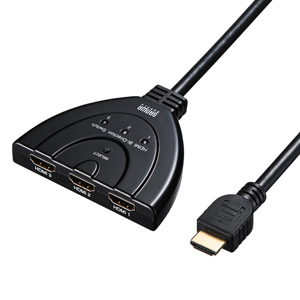

SW-HD31BD 3入力・1出力(手動・双方向切替) SW-HD31BD ¥4,840 (税込)

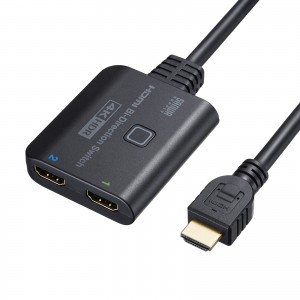

SW-HDR21BD 2入力・1出力/1入力・2出力(4K・HDR・HDCP2.2対応) SW-HDR21BD ¥5,478 (税込)

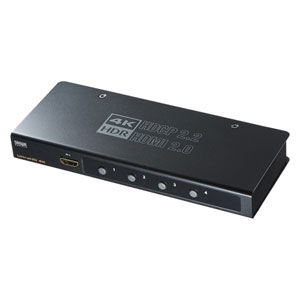

SW-HDR41H 4入力・1出力(4K・HDR・HDCP2.2対応) SW-HDR41H ¥21,780 (税込)

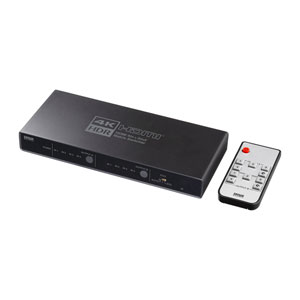

SW-HDR42H 4入力・2出力(4K・HDR・光デジタル出力付き) SW-HDR42H ¥27,280 (税込)

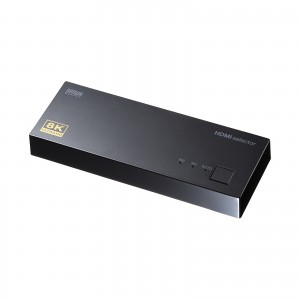

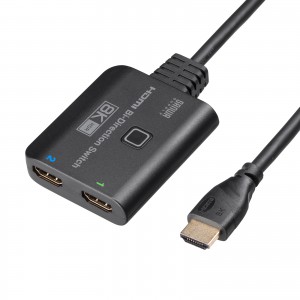

SW-HDR8K21BD 2入力・1出力/1入力・2出力(8K対応) SW-HDR8K21BD [NEW] ¥6,380 (税込)

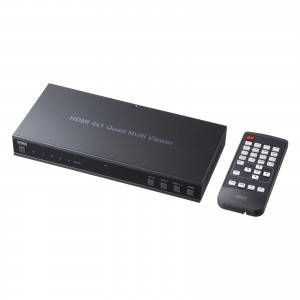

SW-PHD41MTV 4入力・1出力(4K・画面分割切替) SW-PHD41MTV ¥92,400 (税込)
SW-UHD31RN 3入力・1出力(4K対応・リモコン付き) SW-UHD31RN ¥7,128 (税込)

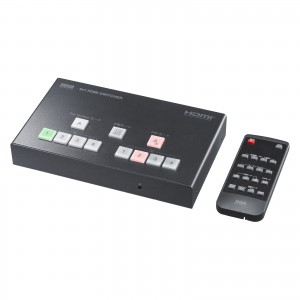

SW-UHD41UVC 4入力・1出力(4K対応/画面分割/キャプチャ機能付き) SW-UHD41UVC ¥129,800 (税込)
