D-sub9pin - D-sub25pin RS-232Cクロスケーブル。5m。

KRS-423XF5N / RS-232Cケーブル(クロス・5m)

画像を拡大

KRS-423XF5Nの画像を表示しています。

RS-232Cケーブル(クロス・5m)

製品品番

KRS-423XF5N

JANコード 4969887843741
標準価格 (税抜き \14,800)
  • お問い合わせ

長さ違い製品

品番 特長 価格(税込)
KRS-423XF10N 10m
メイン
特長
コネクタ図

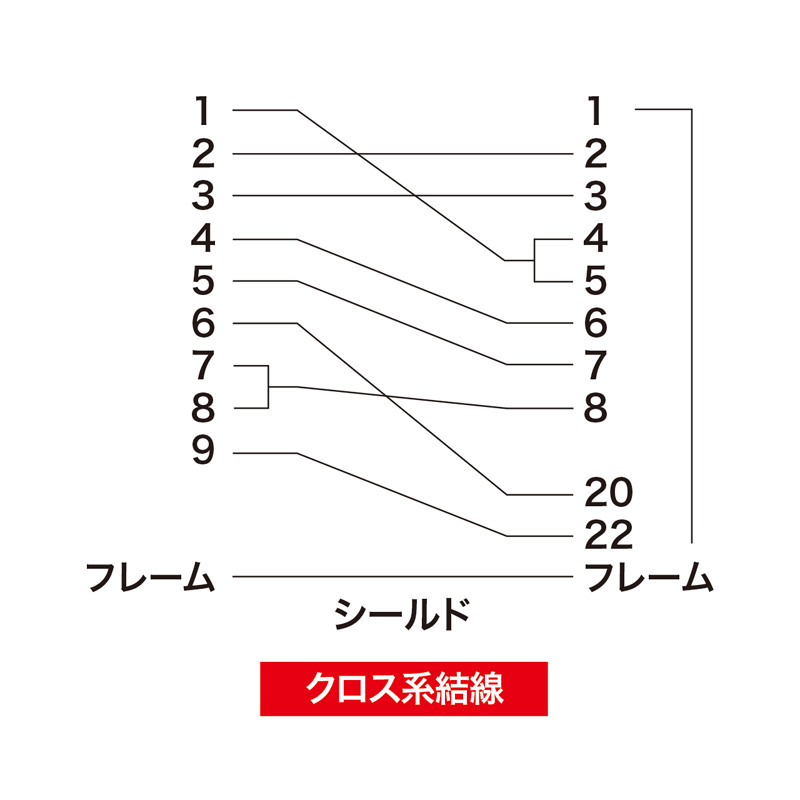

結線図
  • RoHS

製品詳細

特長特長

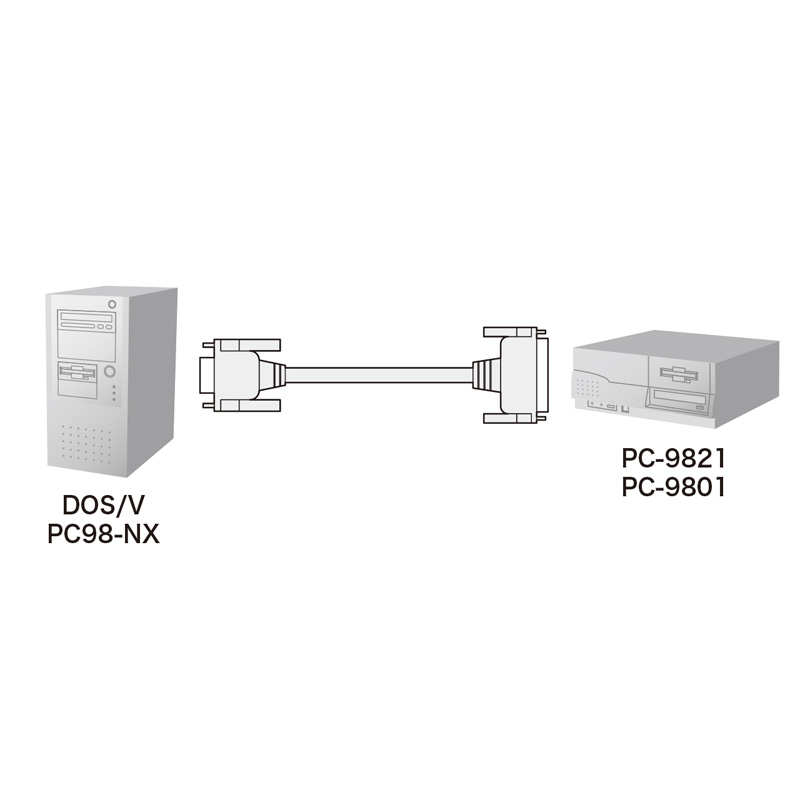

  • Windows搭載(DOS/V)パソコンのシリアル(D-sub9pin)ポートとNEC PC-9821シリーズなどのRS-232Cコネクタを接続し、データ転送をするためのD-sub25pinケーブルです。
  • 銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
  • 芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。
  • メタル処理を施してあり、外部ノイズに強く、電波障害(EMI)対策にも万全なFCC対策品です。ケーブルシェルの取り外し可能で内部結線仕様の変更をすることができます。
    ※セントロニクスコネクタは、メタルシールドコネクタです。
  • 米国MIL規格に準拠の切削ピンを使用することにより、接点ノイズをシャットアウトします。もちろんサビや経年変化による信号劣化などにも強い金メッキ処理を施しています。
  • 簡素化した簡易包装パッケージで、使用後のごみも減らせて開梱作業も簡単です。

仕様仕様

ケーブル長 5m

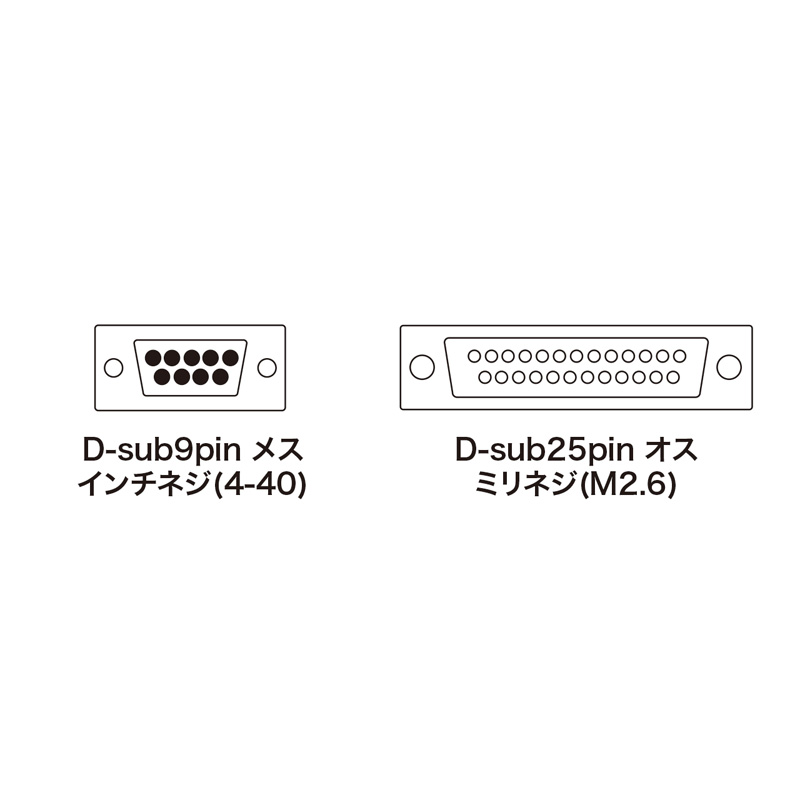

コネクタ形状 D-sub9pinメスインチネジ(4-40)-
D-sub25pinオスミリネジ(M2.6)
ケーブル直径 7.4mm
ケーブル規格 UL2464
結線 クロス系結線
特注可能
1本から長さ変更などの特注生産が可能です。
※1本からの特注の場合は、コネクタの材料はサンワサプライ規定のものを使用します。モールドまたはPC98カラーのコネクタのケーブルは、少量での特注生産はできません。ご了承ください。
※ケーブル特注サービスはこちら→(リンク)

対応機種対応機種

対応機種 Windows搭載(DOS/V)パソコン、NEC PC98-NXシリーズ
※D-sub9pinシリアル(RS-232C)ポートを持つ機種。
Windows搭載(DOS/V)パソコン、NEC PC-9821シリーズ、PC-9801シリーズ他
※D-sub25pinシリアル(RS-232C)ポートを持つ機種。
※詳しくは、インターフェース一覧をご覧ください。
(NEC)→(リンク)
この製品の画像をダウンロード

製品ラインナップ

長さ違い(全1件)
10m
仕様違い(全2件)

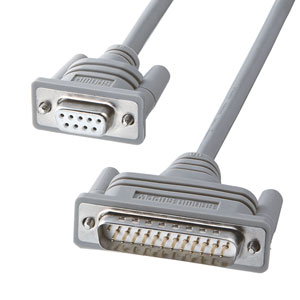

KRS-423XF-07K モールドコネクタ KRS-423XF-07K ¥1,728 (税込)

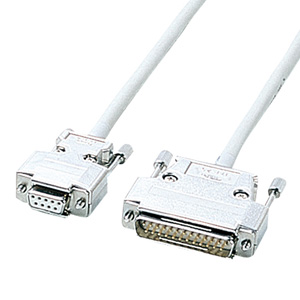

KRS-423XF10N メタルシールドコネクタ KRS-423XF10N ¥20,304 (税込)
