CHE-TG220の画像を表示しています。
CHE-TG220サーモグラフィ（赤外線・約30万画素・USB充電式）
仕様
| 測定温度範囲 | -20～550℃ |
|---|---|
| 測定温度精度 | ±2％もしくは±2℃ |
| 波長範囲 | 8～14μm |
| 放射率 | 0.01～1.0（調節可能) |
| 赤外線カメラ解像度 | 256×192ピクセル |
| 画素数 | 約300,000画素 |
| 画角 | 約56°×42° |
| 最短焦点距離 | 40mm |
| 熱感度 | 0.07℃ |
| 画像保存 | 8GB内蔵メモリ |
| ファイルフォーマット | JPG/MP4 |
| インターフェース | USB Type-C |
| 動作温度 | 0℃～45℃ |
| 保管温度 | -20℃～60℃ |
| オートパワーオフ | 選択可能 5分/10分/オートパワーオフなし |
| 電源 | リチウムイオン電池（内蔵） |
| 連続稼働時間 | 最長3時間 |
| サイズ | W90×D105×H223mm |
| 重量 | 約389g |

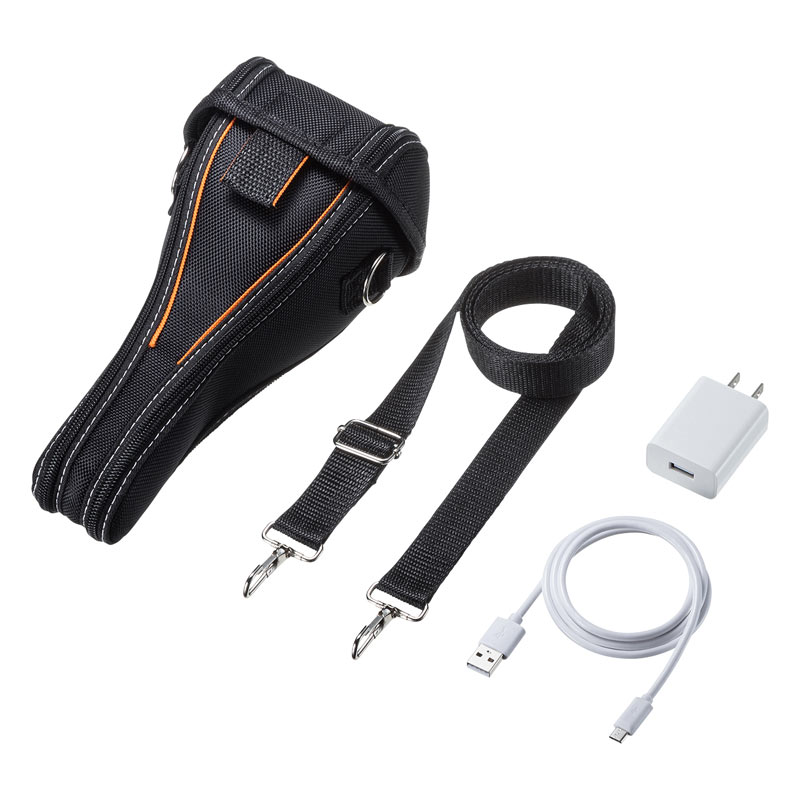

| セット内容 | 本体×1台、収納ケース×1個、ACアダプタ×1個、USB Type-Cケーブル×1本、取扱説明書・保証書×1部 |
| 備考
※サーモグラフィは、薬機法で規定の体温計ではありません。 薬機法では「体温計」が医療機器として指定されており、一般的なサーモグラフィは、医療機器として使用できません。 |
|
特長

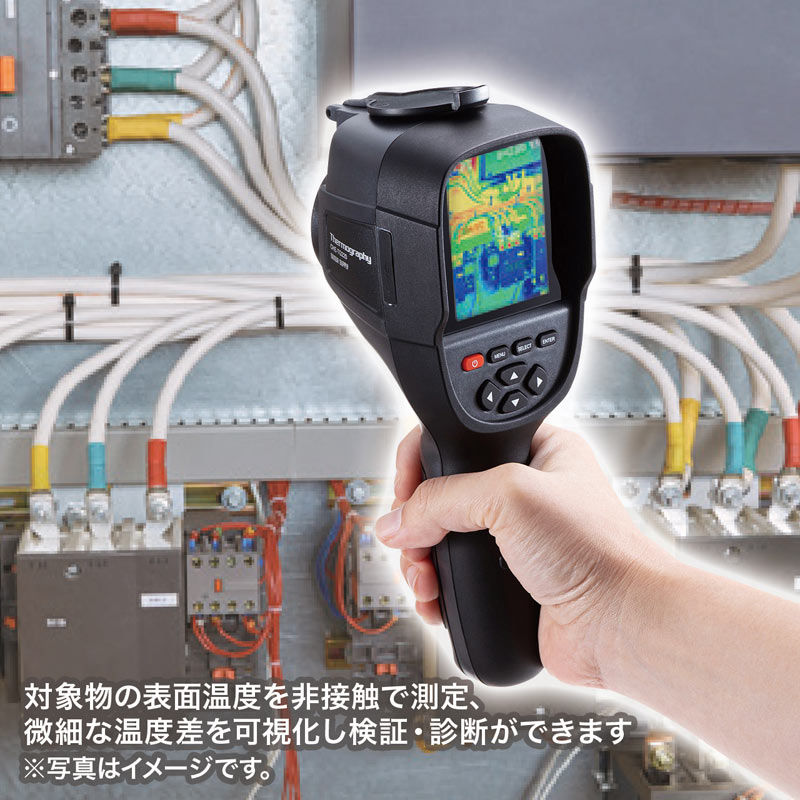

- 測定したいものの表面温度を非接触で測定、微細な温度差を可視化し検証・診断ができます。
（例）

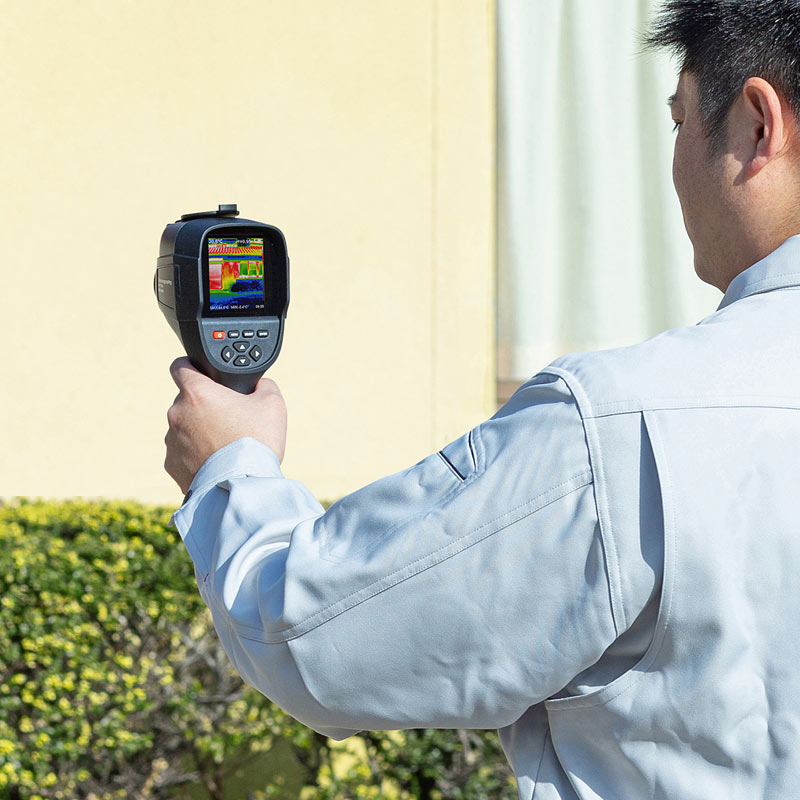

建物構造物/外壁剥離診断、遮熱・断熱診断

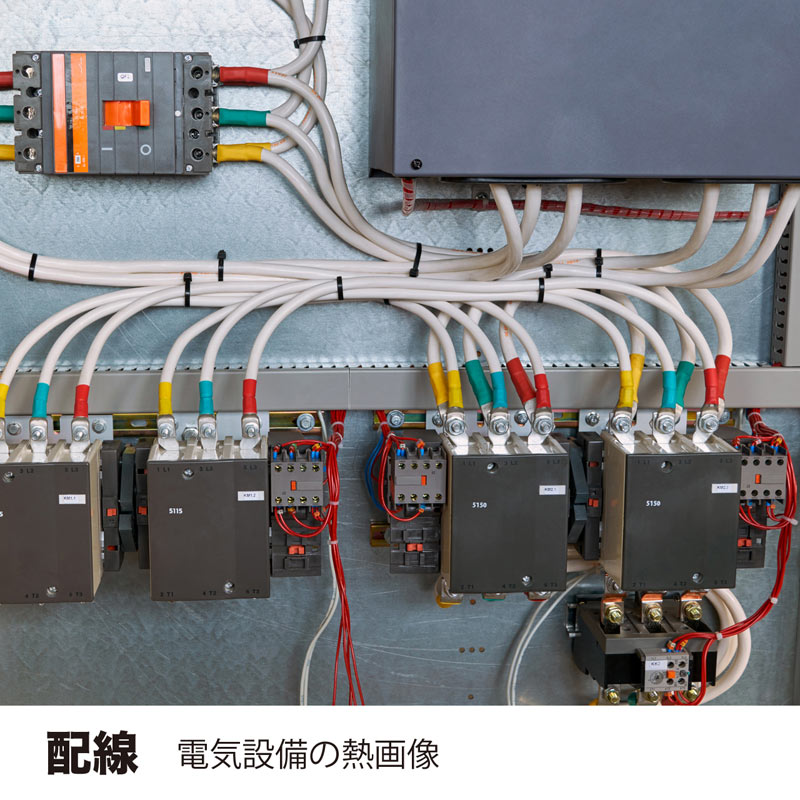

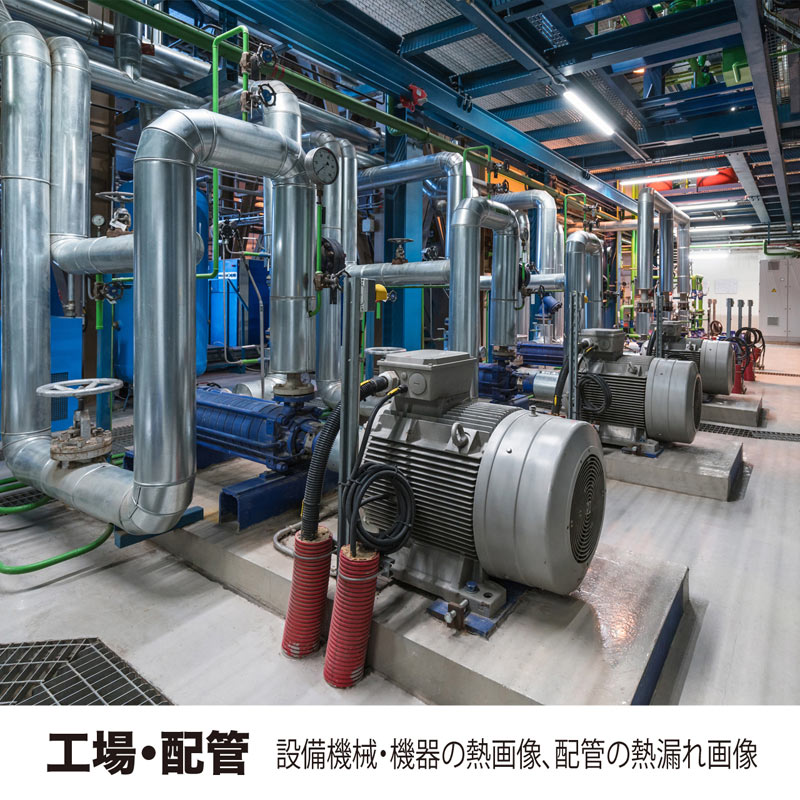

工場設備/電気設備診断、配管診断
機器設備/モーダー・エンジン発熱診断、部品診断
製造現場/素材加工の熱管理 - 対象物に触れることなく－20℃～550℃の幅広い温度測定が可能です。
- 赤外線解像度256×192（30万画素）ピクセルの高解像度タイプです。

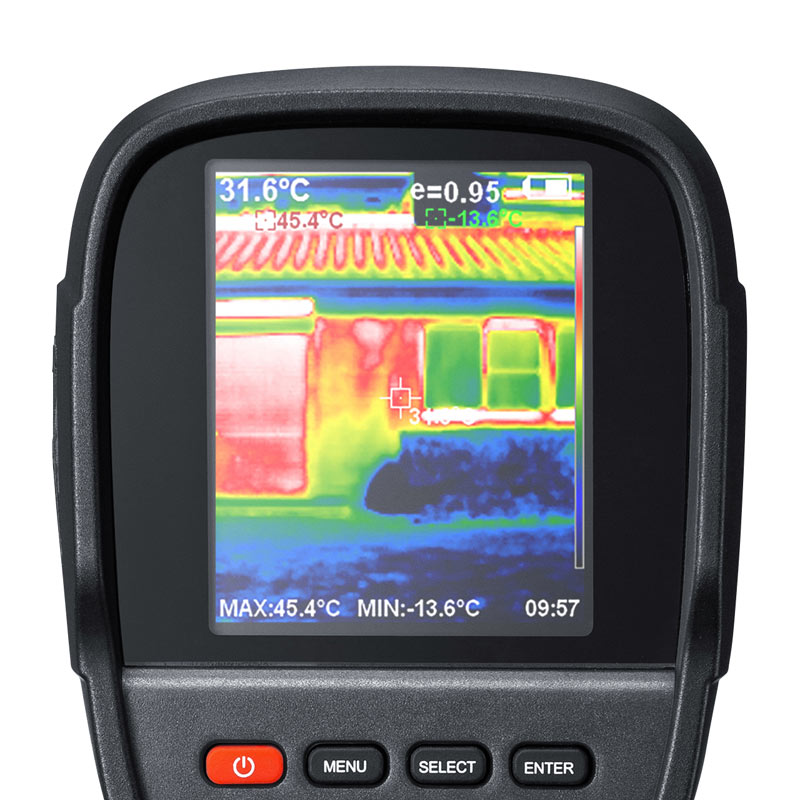

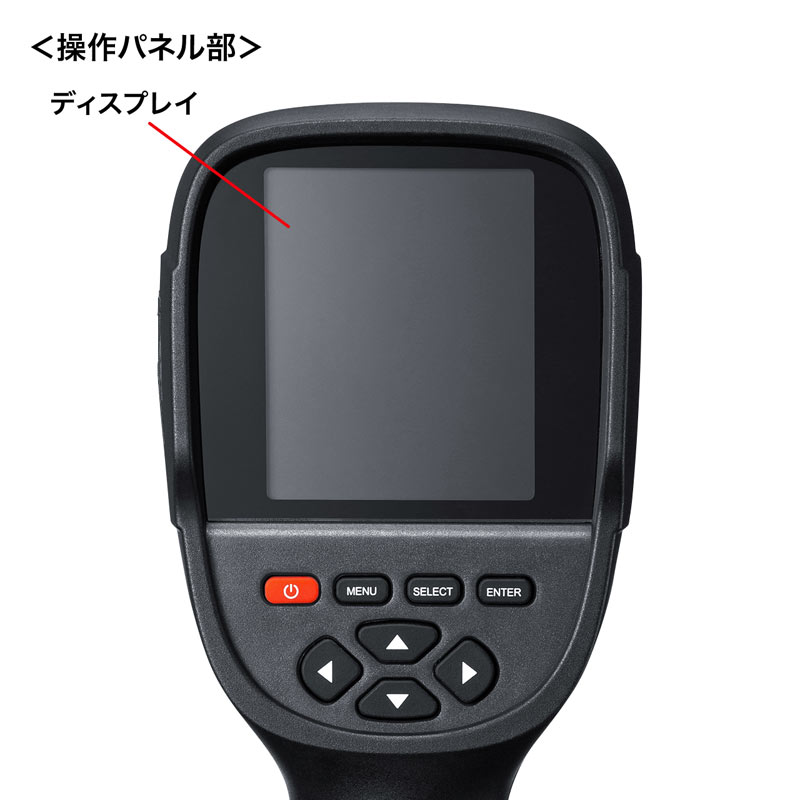

- TFT3.2インチディスプレイに高精細表示ができます。
- 測定対象物にあった放射率を0.01～1.0の間で調節が可能です。

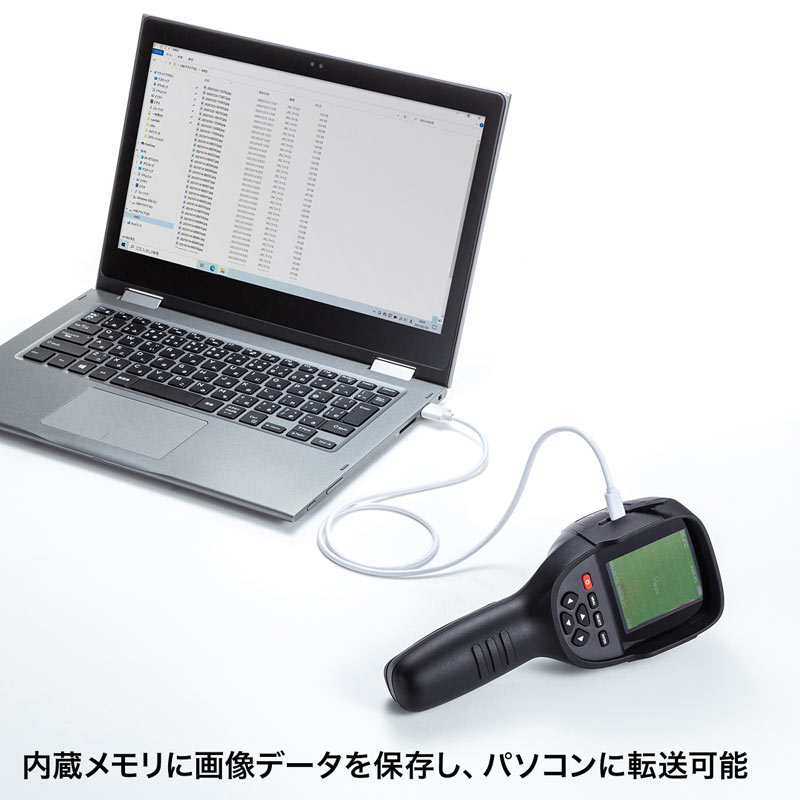

- 8GB内蔵メモリに記録した画像データを保存し、USBケーブルでパソコン転送可能です。
- 連続動作時間3時間の長時間使用が可能です。

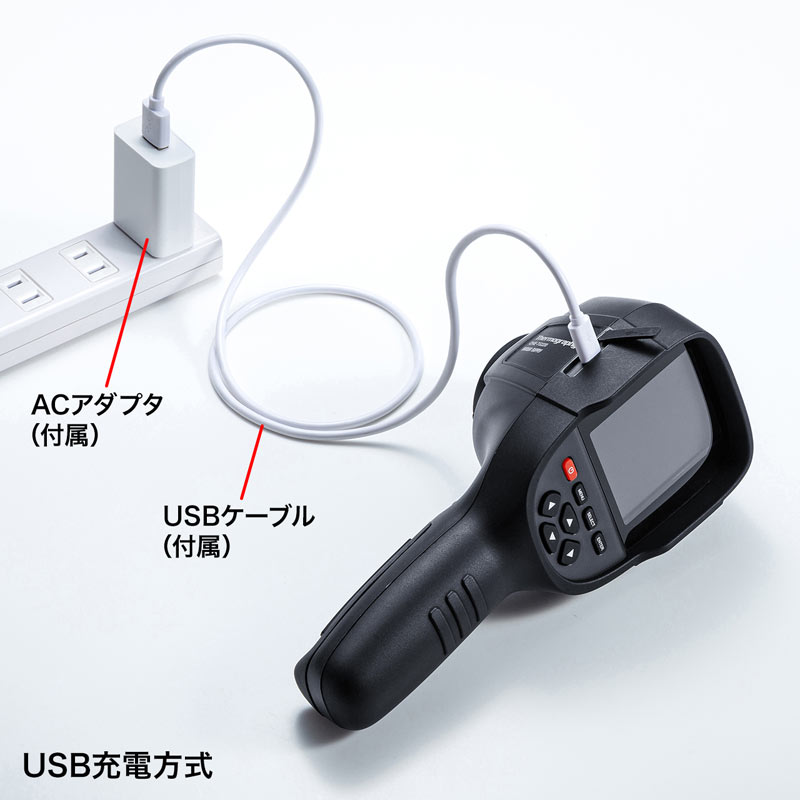

- 経済性に優れたUSB充電方式の電源です。
- 電源の消し忘れを防止するオートパワーオフ設定もあります。

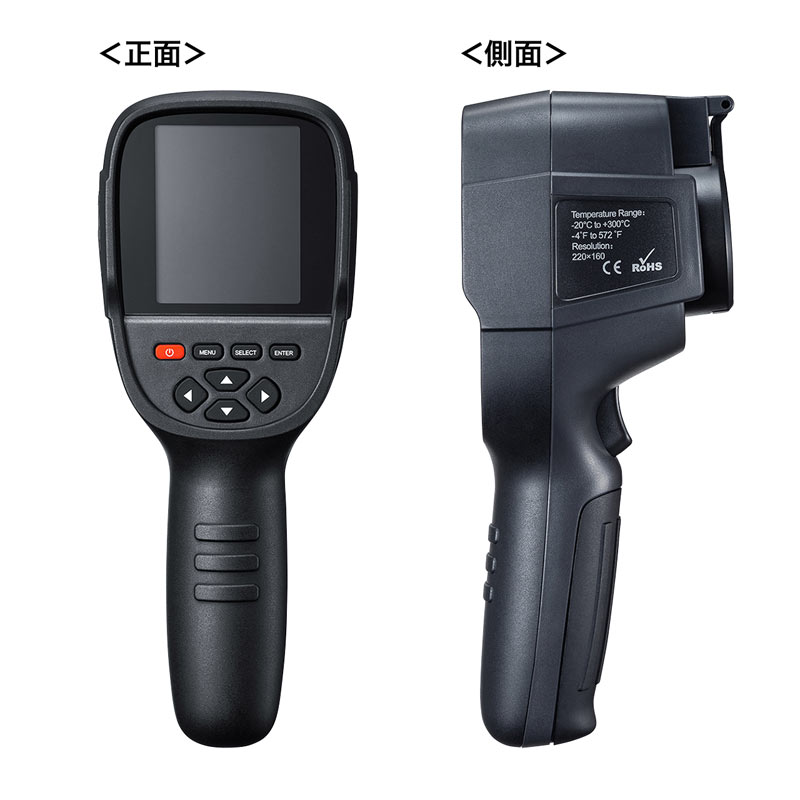

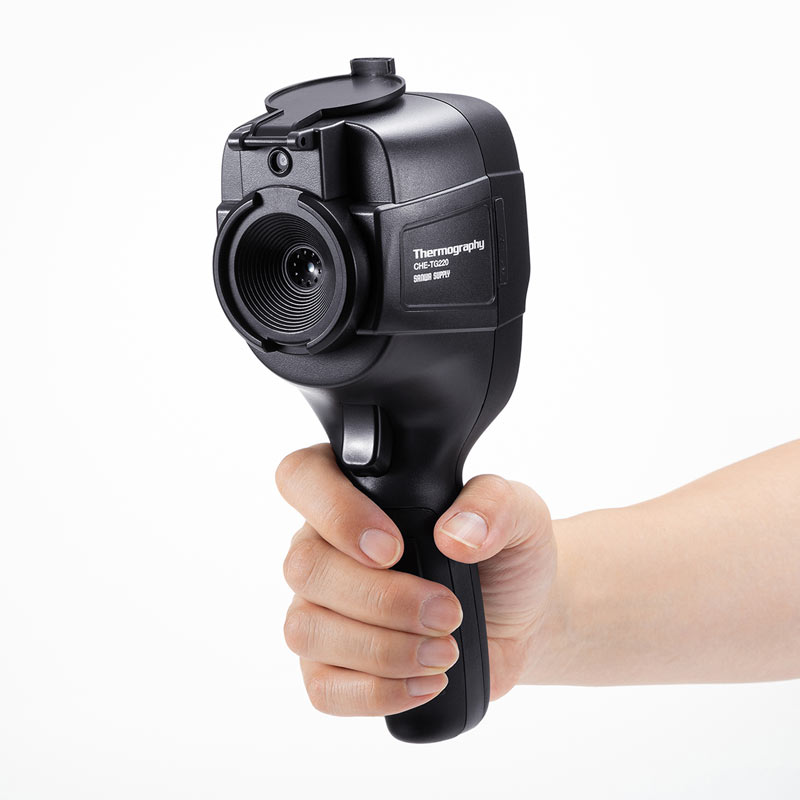

- 小型・軽量で、携帯性に優れています。
＜放射率とは＞
物体表面から放出される赤外線エネルギーの量は、その物体の物質・表面状態によって異なります。その物体の持つエネルギーを100とすると、そのうち何％が放出されるかを表した値が放射率です。
＜放射率表＞ ※環境温度、表面状態によりかわります。
物質 ：放射率
コンクリート ：0.94
セメント ：0.96
アスファルト ：0.90～0.98
砂 ：0.9
ねんど ：0.85～0.90
石膏 ：0.80～0.90
煉瓦 ：0.75～0.95
陶器 ：0.90～0.94
ガラス ：0.75～0.95
ゴム ：0.86～0.95
木 ：0.50～0.80
繊維 ：0.9
紙 ：0.70～0.94
プラスチック ：0.60～0.85
塗料 黒色つや消し：0.95
塗料 白色ラッカー：0.80～0.95
水 ：0.92～0.96
氷 ：0.97～0.98
雪 ：0.8
皮膚 ：0.98
-
