DVI29pin・DVI24pinオスコネクタをセントロニクスハーフ20pinオスに変換するアダプタ。
AD-DV03の画像を表示しています。
- DOS/V DOS/V機用です
- PC98 NX NEC PC98NX用です
AD-DV03DVIアダプタ（DVI-DFP）
仕様

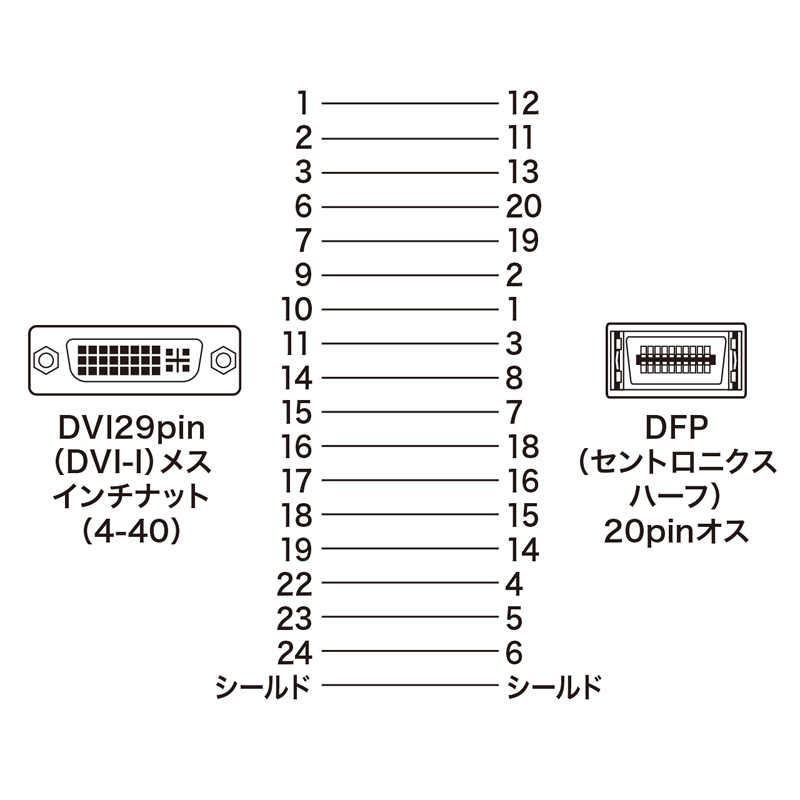

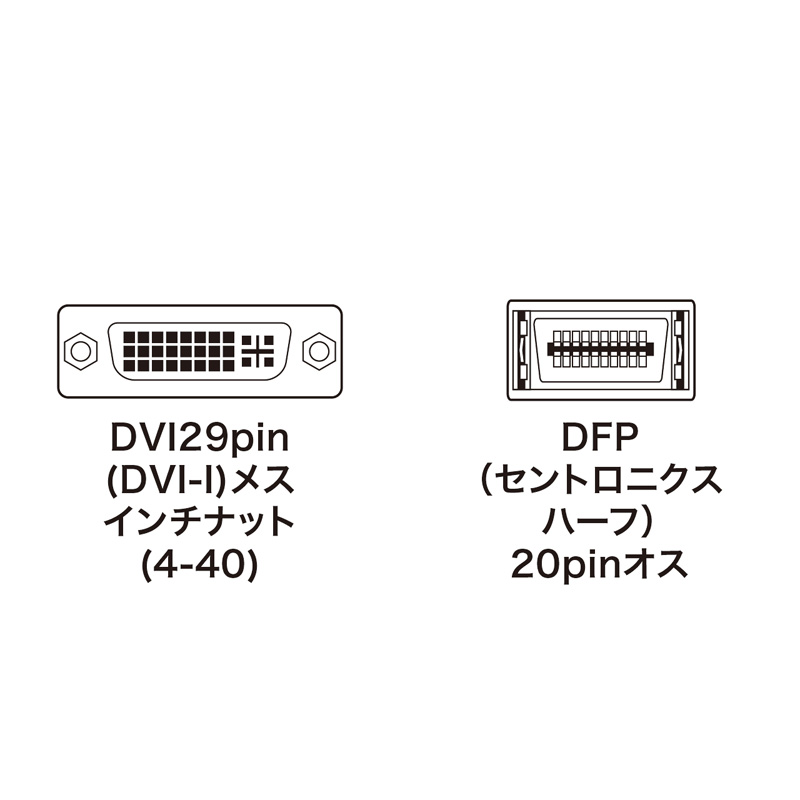

| コネクタ形状 | DVI29pin（DVI-I）メス インチナット（4-40）－
DFP（セントロニクスハーフ）20pinオス |
|---|---|
| パッケージサイズ | W72×H140×D25.5mm
※特注不可 少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。 |

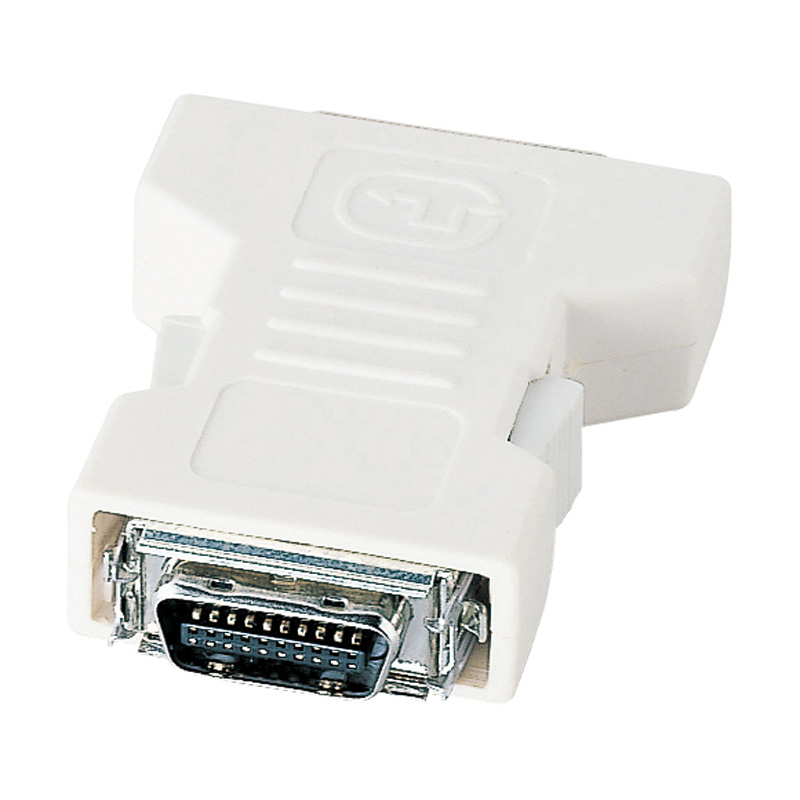

特長
- DVI29pin・DVI24pinオスコネクタをセントロニクスハーフ20pinオスに変換するアダプタです。
（１）DVIデジタル液晶ディスプレイ（ケーブル直付けで、DVI29pin・DVI24pinオスコネクタの機種）をパソコンのDFPインターフェース（セントロニクスハーフ20pinメス）に接続する時に使用します。
（２）DVI24pinオス（DVI-D）コネクタを両端に持つディスプレイケーブルまたはDVI29pinオス（DVI-I）コネクタを両端に持つディスプレイケーブルの片側をこのアダプタを使ってセントロニクスハーフ20pinオス（DFP20pin）に変換し、パソコンやデジタルディスプレイのDVIポートとDFP20pinポートとを接続します。
※DFP20pin側のパソコン又はディスプレイがホットプラグ（活線挿抜：機器の電源がONのままケーブルを抜差しできる）機能に対応している必要がございますので、ご購入前に確認ください。
※DVD-DをDVD-Iに変換したり、シングルリンクモードをデュアルリンクモードに変換することはできません。

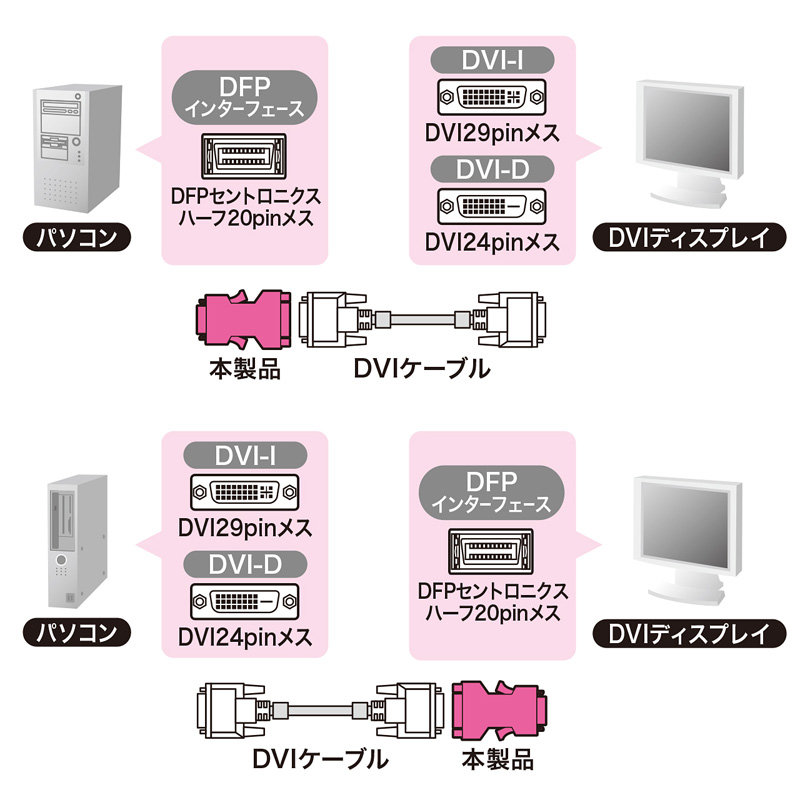

〈接続図〉
対応情報
| 対応機種 | セントロニクスハーフ20pin（DFP20pin）メスコネクタを持つ機種または、DVI-I（DVI29pin）メス・DVI-D（DVI24pin）メス（※）コネクタを持つ機種
※この場合は両端のコネクタがDVI24pin（DVI-D）オスのケーブルをご使用ください。 ＜ディスプレイ＞ DVI-D（DVI24pin）ケーブル直付けのデジタル液晶ディスプレイ、DVI-I（DVI29pin）メス・DVI-D（DVI24pin）メス（※）コネクタを持つデジタル液晶ディスプレイまたは、セントロニクスハーフ20pin（DFP20pin）メスコネクタを持つデジタルディスプレイ ※この場合は両端のコネクタがDVI24pin（DVI-D）オスのケーブルをご使用ください。 DVIデジタル（シングルリンク）モード用 |
|---|
