ガスシリンダー内蔵でスムーズな高さ変更が可能な水平垂直多関節モニタアーム。

通常画面表示

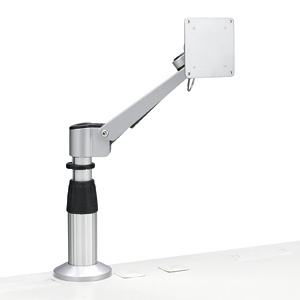

CR-LA702 / 水平垂直多関節アーム

CR-LA702の画像を表示しています。

CR-LA702 / 水平垂直多関節アーム
CR-LA702 / 水平垂直多関節アーム
CR-LA702 / 水平垂直多関節アーム
CR-LA702 / 水平垂直多関節アーム
CR-LA702 / 水平垂直多関節アーム
CR-LA702 / 水平垂直多関節アーム
CR-LA702 / 水平垂直多関節アーム
  • 20型まで対応
    20型までの液晶ディスプレイの設置が可能です
  • 耐荷重8kgまで
    8kgまでのディスプレイを装着してください
  • 組立出荷
    組立済みで、すぐにご使用いただけます

水平垂直多関節アーム

CR-LA702 廃止

JANコード
4969887153895
標準価格
¥39,380(税抜き ¥35,800)

CR-LA702水平垂直多関節アーム
×

この製品の画像をダウンロード

仕様

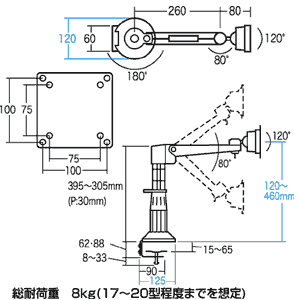

サイズ 寸法図参照
梱包サイズ 1個口/308×127×440mm
梱包重量 1個口/4.2kg
出荷形態 組立出荷
材質 スチール
付属品 荷重調整用工具(六角レンチ)、ディスプレイ取付けネジ(M4×12)、クランプ式金具、ケーブルフック(2個)
総耐荷重 8kg(17~20型程度までを想定)
取扱い上の注意事項
※仕様にて規定される耐荷重をこえるディスプレイは取付けないでください。
※液晶ディスプレイを組み付けたアームとの総重量は、10kgを超える場合があります。液晶ディスプレイとアームとの組立やその作業を行う際は、必ず二人以上で行うようにしてください。
※アーム各関節の工場出荷時の保持力は、商品によって異なります。アーム設置後、必ず最適な保持力になるように関節に内蔵されたナットを回して調節してください。
※アーム操作(角度調節など)は、静かに行ってください。また必ず両手で操作してください。乱暴な操作や連続した繰り返し操作は、液晶ディスプレイとアームとの接合部やアームの付け根部を破損することがあります。
※テーブル端面から液晶ディスプレイをはみ出して設置したり、テーブル端面からはみ出す方向へ操作することはしないでください。オーバーハングの状態で液晶ディスプレイに下方向の力を加えると、テーブルから脱落することがあります。
※振動の激しい場所や連続して長時間振動する場所へは設置しないでください。
※設計上の想定設置環境温度は、0~40℃です。その範囲を超える環境で使用しないでください。
VESA規格
VESAとはVIDEO ELECTRONICS STANDARDS ASSOCIATIONの略で、アメリカのパソコン関連のグラフィック仕様を標準化している団体です。液晶ディスプレイの取付け部はVESA規格により75×75mm又は100×100mmに標準化されています。

特長

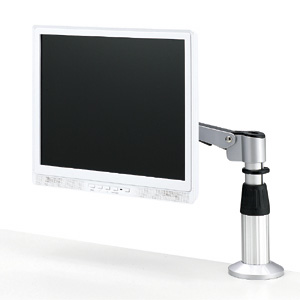

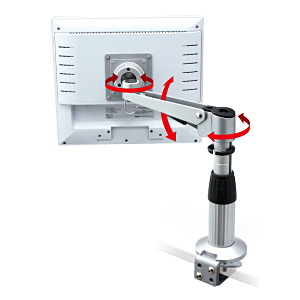

  • 水平空間に対して全方向に自由に動かすことができます。
  • ガスシリンダーが内蔵されているアームが動き、スムーズに高さ方向の移動をすることができます。
  • 支柱の部分も30mmピッチ3段階(305~395mm)で高さを変えることができます。
  • 液晶ディスプレイのケーブル等は、アーム下面にある束線具で束ねられます。
  • VESA規格の取付けに対応しています。(75×75mm、100×100mmに対応)

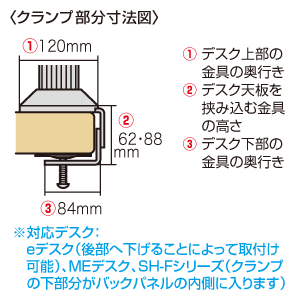

  • 取付けはクランプタイプです。
  • 板厚15~65mmのテーブルなどに取付け可能です。
  • 総耐荷重は8kgで、17~20型程度までのディスプレイの搭載に適しています。

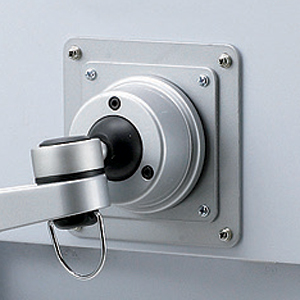

  • ディスプレイ取付け部は、ボールジョイントを採用しているので、上下60°、左右60°、360°回転させることが可能です。

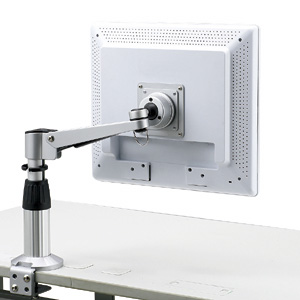

    ※写真内の液晶ディスプレイはアーム取付けイメージを説明するものであり、実際の商品には付属しておりません。
    ※想定されるディスプレイサイズは、一般的な目安を示しています。取付けにおいてはディスプレイの重量と耐荷重を基準として選定してください。
