LANケーブルで最大180mまでディスプレイ画像を延長できるディスプレイエクステンダーのセットモデル。

VGA-EXSET1 / ディスプレイエクステンダー(セットモデル)

画像を拡大

VGA-EXSET1の画像を表示しています。

ディスプレイエクステンダー(セットモデル)

製品品番

VGA-EXSET1 限定

JANコード 4969887591932
標準価格 (税抜き \42,800)
  • お問い合わせ
  • 取扱・組立説明書
  • Q&A
  • オプション

仕様違い製品

品番 特長 価格(税込)
VGA-EXSET2 送信機ディスプレイ出力付き
VGA-EXSET3 80m対応・受信機電源不要
メイン
特長

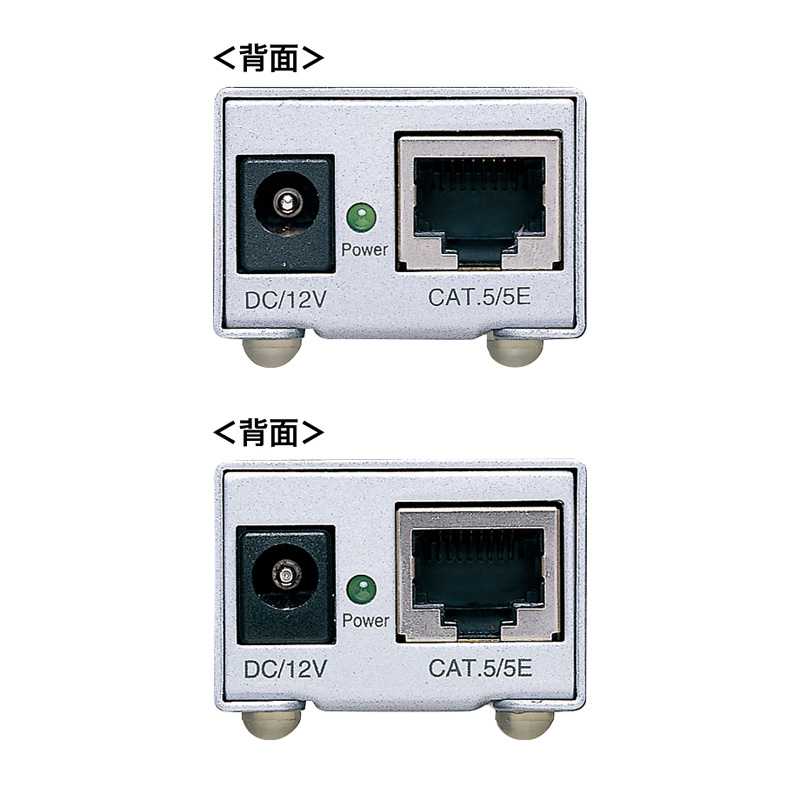

背面
仕様

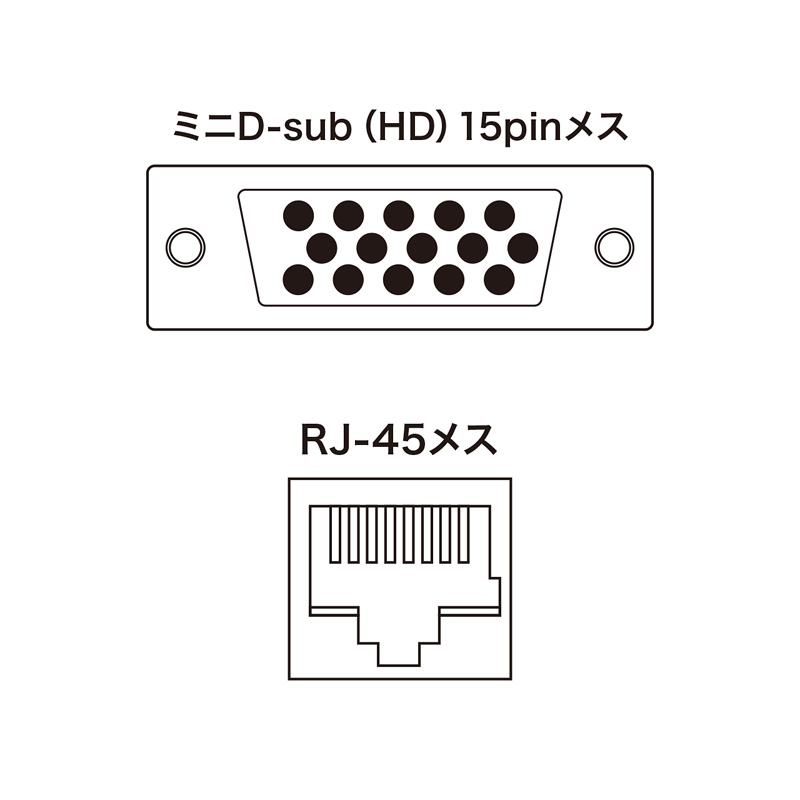

コネクタ図
  • RoHS

製品詳細

特長特長

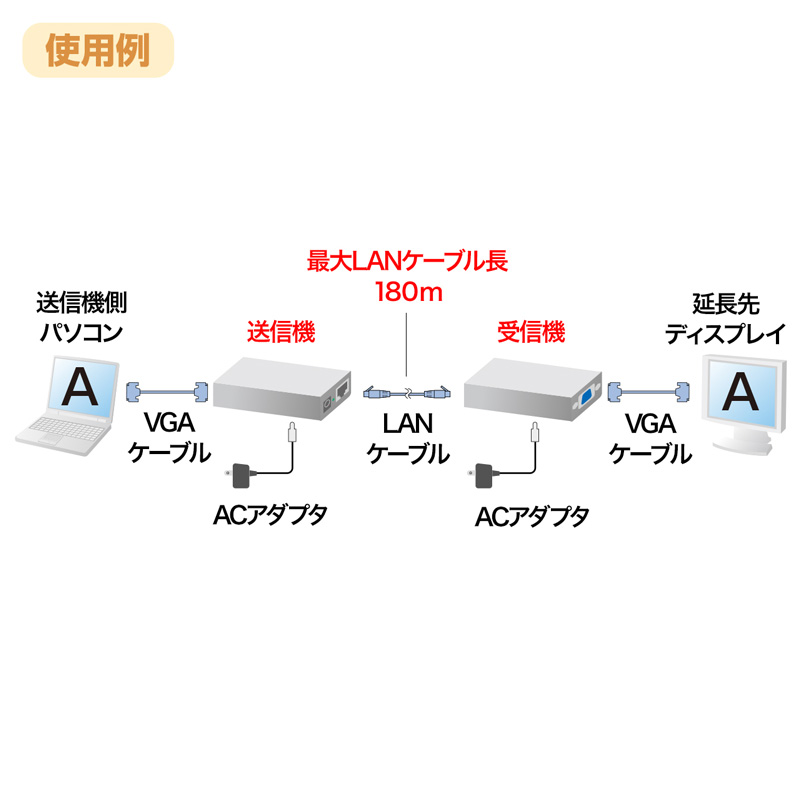

  • パソコンの画像を最大180m先のディスプレイに延長して出力できます。
  • 送信機と受信機のセットからなり、ユニット間をUTP/STP(カテゴリ5・5e)ストレートケーブルを使用して延長することができます。
  • UTP/STPカテゴリケーブルを使用するので通常のディスプレイケーブルと比べ取り回しが簡単でコストパフォーマンスにも優れています。
  • 受信機部に画質調整機能を搭載しています。簡単な操作で画像信号の調整ができます。
  • 工場や建築現場などパソコンの設置が難しい環境にディスプレイのみを設置し、パソコン設備を離れた環境の良い場所に設置する場合などに最適です。
  • RoHS指令対応製品です。
  • ※ミニD-sub(HD)15pin=HD(3WAY)15pinです。

仕様仕様

最大表示解像度 1280×1024ドットまで(60Hz)
※1920×1080ドット(60Hz)のディスプレイを接続する場合、60mまで延長可能です。
延長ケーブル長 180m(最大)
VGAバンド幅 250MHz
インターフェース <送信機>
入力/ ミニD-sub(HD)15pinメス×1、出力/ RJ-45メス×1
<受信機>
入力/ RJ-45メス×1、出力/ ミニD-sub(HD)15pinメス×1
消費電力 送信機/1.2W、受信機/4.5W
環境条件 稼動時温度・湿度/0〜50℃・80%以下(結露なきこと)
保存時温度・湿度/-20〜70℃・95%以下(結露なきこと)
材質 スチール
サイズ 送信機/W92×D34×H22mm(本体サイズ)
受信機/W92×D34×H22mm(本体サイズ)
重量 送信機/135g、受信機/140g

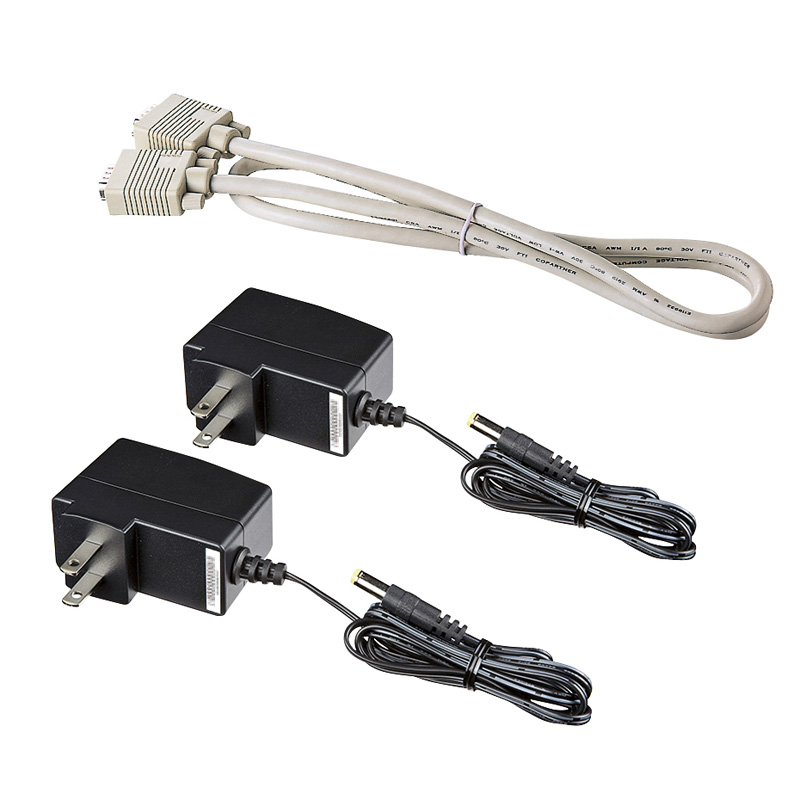

付属品 ACアダプタ(DC12V、1A)×2
ディスプレイケーブル
〈ミニD-sub(HD)15pinオス・オス〉1.2m×1
取扱説明書、保証書

対応機種対応機種

対応機種 Windows搭載(DOS/V)パソコン、Apple Macシリーズ
※ミニD-sub(HD)15pinコネクタを持つ機種。
対応ディスプレイ ミニD-sub(HD)15pinコネクタを持つマルチスキャンディスプレイ
※走査周波数が複数の固定モードのみに対応するディスプレイはパソコン側のリフレッシュレートをディスプレイが表示可能なリフレッシュレートに合わせてご利用ください。(Apple Studio Display等)
対応LANケーブル UTP/STP カテゴリ5・5eストレートケーブル
※本製品はカテゴリ5・5eケーブルの特性に合わせ最適な映像延長ができるように設計されています。他の規格のLANケーブル(カテゴリ6など)では正常に表示されません。
※「ディスプレイエクステンダー タイプと延長距離で選ぶ」はこちら→(リンク)
※「ディスプレイエクステンダー Q&A よくある質問」はこちら→(リンク)
※接続用ディスプレイケーブルはこちら→(リンク)
この製品におすすめのLANケーブルはこちら
CAT5e

製品ラインナップ

仕様違い(全2件)
VGA-EXSET2 送信機ディスプレイ出力付き VGA-EXSET2 ¥51,624 (税込)
VGA-EXSET3 80m対応・受信機電源不要 VGA-EXSET3 ¥39,744 (税込)
オプション・オススメ品(全1件)
P-VGA-AC3 ACアダプタ P-VGA-AC3 オープン価格

よくある質問よくある質問(Q&A)

カテゴリ5/5e以外のLANケーブルは使えますか?

2008/11/19

本製品はカテゴリ5/5eケーブルの特性に合わせ最適な映像延長が出来るように設計されています。 他の規格のLANケーブル(カテゴリ6など)では正常に表示されません。
続きを読む

ディスプレイエクステンダーで使用するLANケーブルは、HUBで分岐したり無線LANで飛ばすことができ…

2008/04/11

ディスプレイエクステンダーは延長部分に使うケーブルとして入手しやすいよう配慮し、LANケーブルを使用するようになっています。ただし実際に流れている信号はLANの規格とは異なります。 したがってL
続きを読む

ディスプレイエクステンダーの受信機の先に、ディスプレイ分配器を接続しても映りますか?

2007/10/26

原理的には可能ですが、接続箇所が増えれば増えるほど、環境によっては映りが悪くなる場合もございます。
続きを読む
