ミニD-sub(HD)15pinオスコネクタをDVI29pinオスに変換するアダプタ。

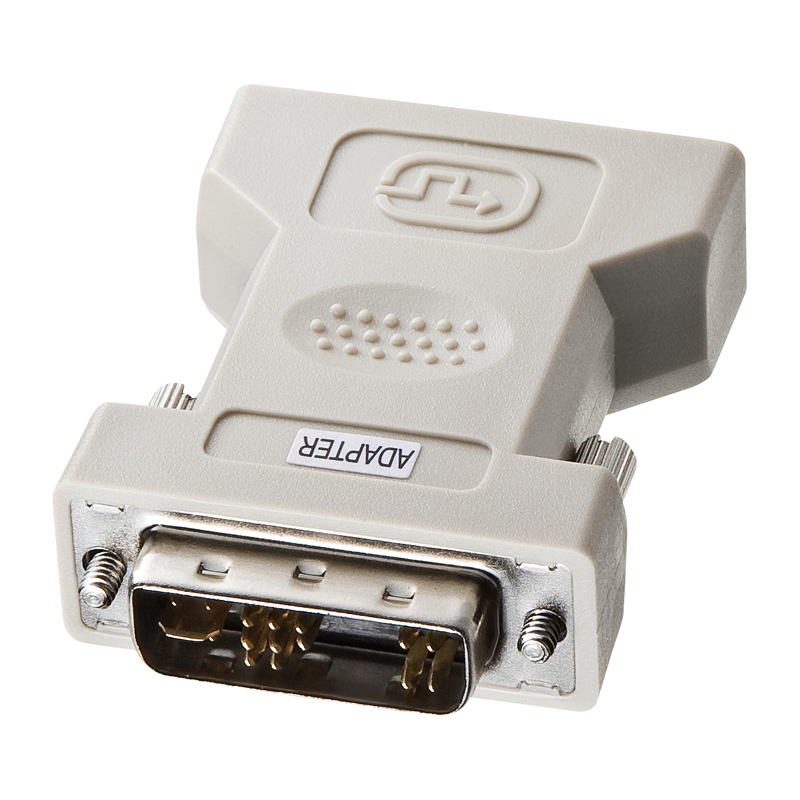

AD-DV02 / DVIアダプタ(VGA-DVI)

画像を拡大

AD-DV02の画像を表示しています。

DVIアダプタ(VGA-DVI)

製品品番

AD-DV02 廃止

JANコード 4969887654088
標準価格 (税抜き \2,200)
  • お問い合わせ
  • Q&A

仕様違い製品

品番 特長 価格(税込)
AD-DV01K DVI-I29pinメス - ミニD-sub(HD)15pinオス
AD-DV01K2 DVI-I29pinメス - ミニD-sub(HD)15pinオス
AD-DV02K ミニD-sub(HD)15pinメス - DVI-I 29pinオス
AD-DV04 DFP(セントロニクスハーフ)20pinメス - DVI-D24pinオス
AD-DV05K DVI-I29pinメス - DVI-D24pinオス
AD-DV05K2 DVI-I29pinメス - DVI-D24pinオス
AD-DV07K DVI-I29pinメス - DVI-I29pinメス
メイン
特長
特長

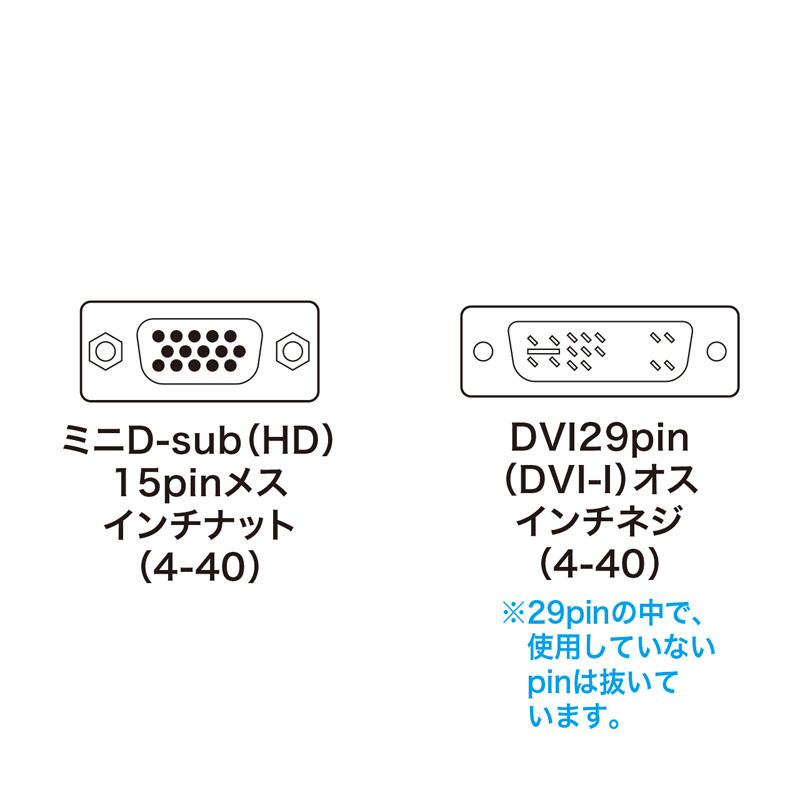

コネクタ図

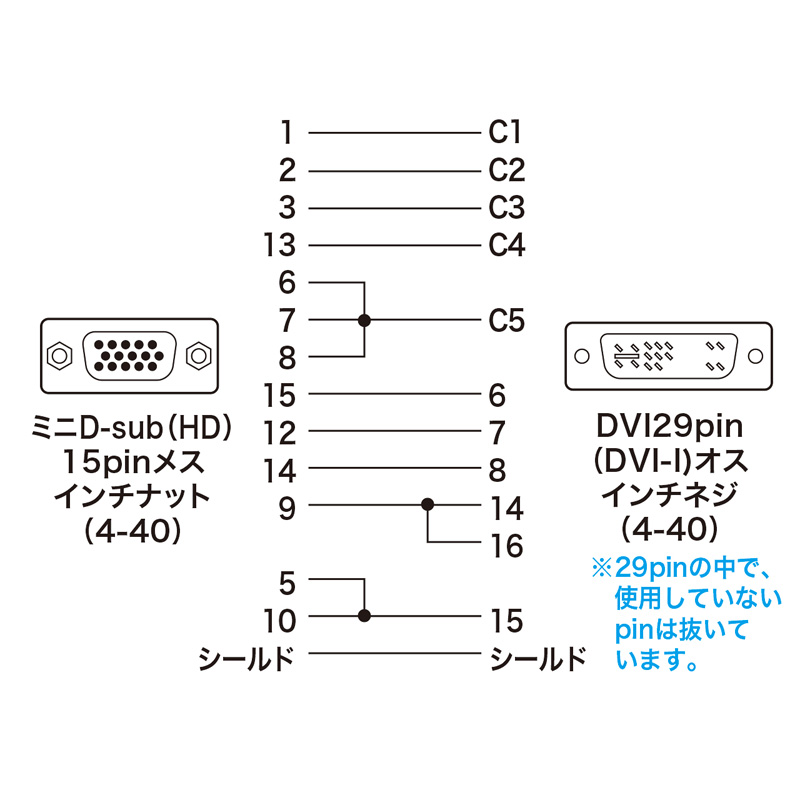

結線図
パッケージ
  • RoHS

製品詳細

特長特長

  • ミニD-sub(HD)15pinオスコネクタをDVI29pinオスに変換するアダプタです。

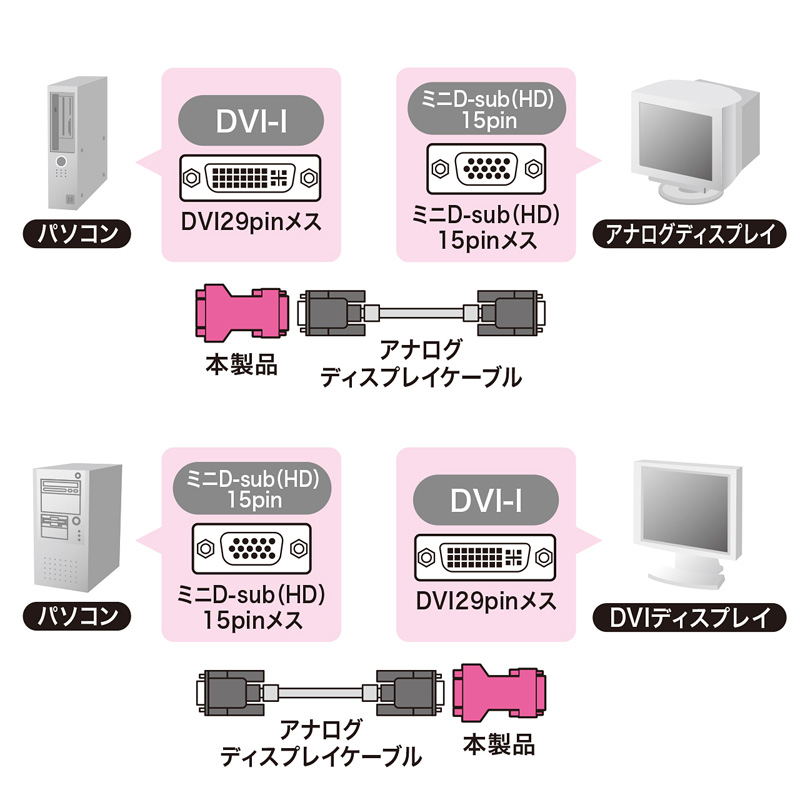

    (1)アナログディスプレイ(ケーブル直付けで、ミニD-sub(HD)15pinオスコネクタの機種)をパソコンのDVIインターフェース(DVI29pinメス、DVI-I)に接続する時に使用します。
    (2)ミニD-sub(HD)15pinオスコネクタを両端に持つディスプレイケーブルの片側をこのアダプタを使ってDVI29pinオス(DVI-I)に変換し、パソコンやアナログRGBディスプレイのDVI-IポートとアナログRGBポートとを接続します。
  • RoHS指令に対応した製品です。
  • ※使用するパソコン又はディスプレイのDVI29pinメス(DVI-I)ポート側がDVIアナログモードをサポートしている必要があります。(DVI29pinメス側の機器の中にはDVIアナログモードをサポートしていないものもございますので、ご購入前に確認ください。)
    ※DVD-DをDVD-Iに変換したり、シングルリンクモードをデュアルリンクモードに変換することはできません。

仕様仕様

コネクタ形状 ミニD-sub(HD)15pinメス インチナット(4-40)−
DVI29pin(DVI-I)オス インチネジ(4-40)
特注不可
少量からの特注は、お受けすることができません。数量によっては可能な場合がありますので、詳しくはサンワサプライ営業までお問い合わせください。

対応機種対応機種

対応機種 DVI-I(DVI29pin)メスコネクタを持つ機種。
※DVIアナログモードに対応した機種。
または、ミニD-sub(HD)15pinメスコネクタを持つ機種。

<ディスプレイ>
ミニD-sub(HD)15pinケーブル直付けのアナログディスプレイ・ミニD-sub(HD)15pinメスコネクタを持つアナログディスプレイ。
または、DVI-I(DVI29pin)コネクタを持つデジタル・アナログ兼用ディスプレイ。
※DVIアナログモードに対応した機種。
DVIアナログモード用。

製品ラインナップ

仕様違い(全6件)
AD-DV01K DVI-I29pinメス - ミ… AD-DV01K ¥2,592 (税込)
AD-DV01K2 DVI-I29pinメス - ミ… AD-DV01K2 ¥2,592 (税込)
AD-DV02K ミニD-sub(HD)15pin… AD-DV02K ¥2,592 (税込)
AD-DV04 DFP(セントロニクスハーフ)2… AD-DV04 ¥2,592 (税込)
AD-DV05K DVI-I29pinメス - D… AD-DV05K ¥3,564 (税込)

すべての製品を見る

AD-DV07K DVI-I29pinメス - D… AD-DV07K ¥4,320 (税込)

よくある質問よくある質問(Q&A)

アナログからデジタルへ信号変換できますか?

2009/08/28

コネクタ形状のみの変換のため、信号を変換することはできません。 例)パソコン(アナログ)→ディスプレイ(デジタル) 解決案1)ディスプレイをアナログ(DVI-Iタイプ)にする 解決案2)パソコン
続きを読む

アナログHD(3WAY)15pinの機器とDFP(セントロニクスハーフ)20pinの機器を接続するこ…

2007/10/26

アナログとデジタルで信号の種類が異なるため、アダプタを使用することにより形状を変換しても通信できません。
続きを読む

DVI-D(24pin) をアナログHD(3WAY)15pinに変換するための変換コネクタはあります…

2007/10/25

デジタル信号をアナログに変換するケーブル、アダプタはありません。
続きを読む
